О взрыве на ЧАЭС коротко, но емко

26 апреля 1986 года произошла авария на 4-ом блоке Чернобыльской АЭС. Последствия аварии стали выясняться сразу после взрыва и продолжаются до сих пор и тем не менее cуществуют вопросы на которые пока не удалось найти ответ.
По результатам работ выполненных на 4 -ом блоке в 1988-1994 гг. сотрудниками КЭ при ИАЭ, а впоследствии МНТЦ "Укрытие" установлено следующее:

Схема расположения основных элементов конструкций реактора до и после аварии приведены на рисунках.

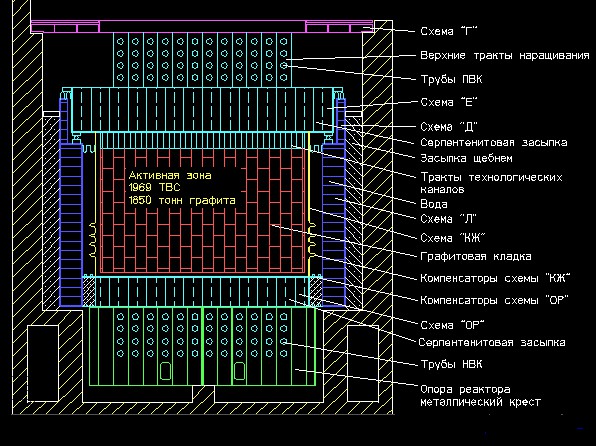

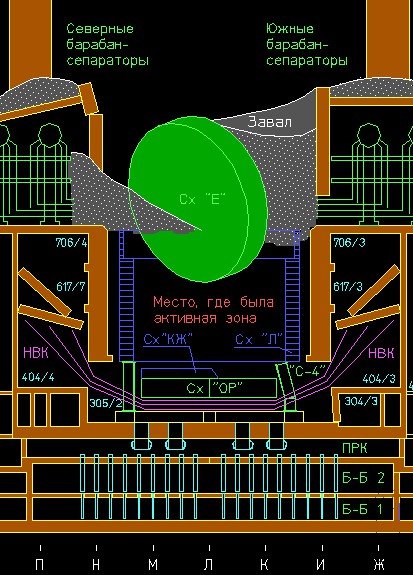

На рисунках показаны в разрезе по оси "Л" основные элементы конструкции актвной зоны реактора до аварии, схематически разрез центральной части 4-го блока после аварии по оси "47", показана схема расположения основных элементов конструкции центральной части 4-го блока после аварии (вид с юго-востока, 1/4 строительных конструкций схем "Л" и "Д" условно удалены). На рисунках обозначены: 1 - схема "Е", 2 - схема "Л", 3 - ж/б плиты, 4 - оставшаяся часть "ОР", 5 - металлоконструкция марка "С-4", 6 - "грот", 7 - паросбросные клапана, 8 - пролом стены в пом. 305/2. С конструкциями реактора произошли следующие изменения:

Это сообщение отредактировал mblshkoblud - 26.04.2016 - 08:23

-корпус реактора (схема "КЖ") разорвался по нижней гофре компенсатора,
-дно реактора (схема "ОР"), срезав мембранные кольца, соединявшие его с водяным баком биологической защиты (схема "Л"), и смяв крестообразную опору, опустилось в подаппаратное помещение 305/2 на 3.85 метра,
-юго-восточный сектор схемы "ОР" , порядка в 105 град, отсутствует,
-часть ядерного топлива АЗ , конструкционного материала схемы "ОР" и строительных конструкций превратились в лавообразную топливосодержащую массу (ЛТСМ) которая растеклась по помещениям 4-го блока,
верхняя крышка реактора (схема "Е") была сорвана со своего штатного места, подброшена взрывом и в перевернутом виде стоит под углом около 15 град к вертикали, опираясь одной стороной на схему "Д", а другой на бетонные плиты зажатые между ними;
-практически вся активная зона, содержащая на момент аварии 1659 ТВС, вместе с графитовой кладкой и большей частью корпуса реактора (схема "КЖ") вылетела из шахты реактора,
-внутрь шахты реактора, на место активной зоны, упали три железобетонные плиты, судя по толщине, части стен боксов барабан-сепараторов, вместе с металлической облицовкой, металлическая колонна из центрального зала, незначительная часть графитовых блоков и частей ТВС,
-в северной части схемы "ОР" сохранились в вертикальном положении 13 перефирийных каналов охлаждения отражателя без графитовых блоков;
-сверху шахта реактора закрыта схемой "Е" с отходящими от нее спутанными трубами пароводяных коммуникаций (ПВК), в перемежку с бетонными блоками и деформированными металлоконструкциями ;
При обследовании подаппаратного помещения 305/2 были обнаружены следующие последствия воздействия взрывной волны:
-металлическая облицовка на стенах помещения вдавлена, выпирают металлические "стульчики" к которым она была приварена, смят находившейся под ней 300 мм. слой теплоизоляции;
-откатная защитная дверь южного проема сорвана со своих направлячющих и отброшена к противоположной стене, защитная дверь северного проема развернута;
-стена между пом. 305/2 и пом. 304/3 толщиной 800 мм сломана у пола и вдавлена в пом. 304/3 на 10-15 см ;
-имеются вмятины и трещина в нижней юго-восточной части на внутренней обечайке схемы "Л";
-перекрытия пом. 617 и 707, находящихся над боксами нижних водяных коммуникаций (НВК), рухнули вниз;
-в пом 210/6 аварийные клапаны 3 и 4 и металическая облицовка потолка в зоне их расположения провисли -примерно на 20 см, простукивание облицовки в районе провисания показало, что там пустота,

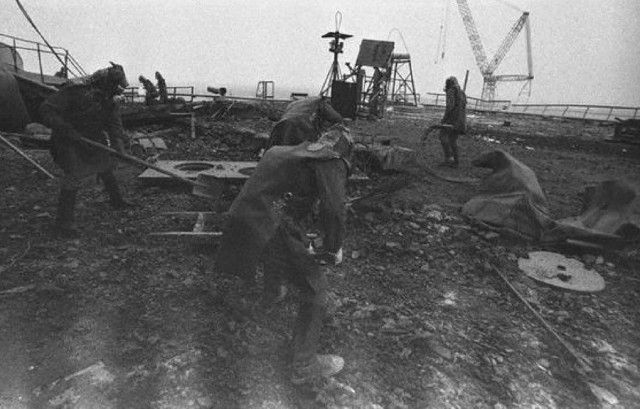

при очистке крыши 3-го блока в 1986 году, на ней была обнаружена нижняя часть технологического канала Ж-887 с находившейся в нем ТВС. Этот канал стоял в ячейке 25-17, то есть в зоне ныне не существующего основания реактора. Твэлы перефирийного ряда в этой ТВС сохранились, а твэлы внутренного ряда отсутствовали, их место в ТВС было занято крошкой топлива и материала оболочек. Исследования показали, что температура твэлов при аварии находилась в интервале 1200 - 1850 град С

Это сообщение отредактировал mblshkoblud - 26.04.2016 - 08:23

Следов высокой температуры в шахте реактора, в том месте где находилась активная зона, не было обнаружено. Свидетельством этому может служить состояние бетонных плит, упавших в шахту реактора. Исследование образцов бетона из этих плит полученных при бурении скважин показало, что бетон не подвергался воздействию высоких температур. Внутри шахты реактора на стенках схемы "Л" нет копоти и сажи, краска не имеет следов высокой температуры.Последствия температурного воздействия обнаружены в юго-восточной части подаппаратного помещения 305/2 ниже кромки схемы"Л"

-отсутствует юго-восточный сектор (примерно 105 град) схемы "ОР";
-отсутствует металлическая облицовка на бетонной опоре схемы "Л" в юго-восточной части помещения;
-на отметке 11,5 - 13 метров на бетонной опоре схемы "Л" отсутствует не только металлическая облицовка, но и в самой стене имеется прожег в виде "грота" ;
-южная металлическая колонна (марка "С-4") имеет проплавление недалеко от основания, примерно на отметке 12 м. со стороны реактора ;
-в юго-восточной части пом. 305/2 на полу лежат сильно обгоревшие графитовые блоки, в других местах графита со следами горения не обнаружено.
-трубы НВК на отметке 11,5 м. имеют прожеги, а щебенка, которая высыпалась из разрушенного при аварии межкомпенсаторного зазора, оплавилась, образовав стекловидную корку.

Источник

все ответы тут

Вот спросит у меня ребенок про то, что произошло, я этот текст ему и зачитаю. Все просто, доступно и легко запоминается. А уж на ЯПе тут вообще половина физики-ядерщики!

Коротко - это, например, "Она утонула"!

это масоны. 146% это их стиль!

Это получается, что не только паровой взрыв был? Если в бетонной опоре прожог в виде грота и в нем нет того, что могло прожечь, обладая высокой температурой, то есть расплавленной смеси топлива и того, что вокруг находилось, значит грот был прожжен мгновенно. Пар просто разворотил бы.
Да и какую температуру должно иметь то, что смогло графит запалить.

Это сообщение отредактировал Liger74 - 26.04.2016 - 08:34

Кстати, для тех кто не знает, на первом фото не та "крышка" которую видно в реакторном зале энергоблока. Те свинцовые блоки - это часть верхнего настила с биологической защитой и креплениями хвостовиков ТВС. Сама крышка находилась глубже, через нее проходили технологические каналы с отводами трубных пучков, именно она обеспечивала герметичность реактора. Та самая плита Елена схемы "Е".

Это сообщение отредактировал mblshkoblud - 26.04.2016 - 08:35

Да уж натворили делов там!

Возможно, из-за пароциркониевой реакции образовался водород, когда крышку начало срывать, между перекрытиями стал попадать воздух. И когда концентрация достигла гремучей смеси произошел взрыв. Мне тоже кажется маловероятным, что в канальном реакторе может ТАК возрасти давление, чтобы сорвать крышку. Ну, повышибало бы каналы, сорвало бы хвостовики, давление бы само собой упало, взрыва бы не произошло, но все-таки заражение было бы ВЕСЬМА.

Хороший пост. Познавательный и абсолютно бесполезный.

Ну все, я так понял из написанного что они там звездные врата строили и что то пошло не так, и так как Чернобыль находится на Украине это значит что через врата прилетел Путин из будущего и...... короче Путин во всем виноват))))))

И где результирующая часть?Что там произошло на самом деле?В чем причина всего этого?А ТС?

Давайте соблюдим минуту молчания ушедшим героям. А здравствующим пожелаем многая лета.

Добавлено в 09:01

А о причинах никто и не заикался.

Мрачно ,вы знакомы с такими выражениями?

Доклад отличный, а вывод где ? Я вообще сначала подумал, что автокад с ночи не выключил.

А я помню этот день очень отчетливо. Весна в Калининграде была жаркая,на улице около 20ти градусов, мы гуляем с пацанами около школы(6 класс). Вдруг на школьном дворе появляется мама одного из нас и просит срочно уйти по домам и не выходить на улицу,говорит случилось что-то очень страшное,мы все подумали,что началась война...... Вспоминая тот день,не могу понять,как она узнала о катастрофе?

Да уж, краткость - сестра таланта. Главное, понятно все и общедоступным языком изложено.

Простым языком: произошел взрыв пара при выходе на пиковую мощность реактора - крышку реактора подкинуло и опрокинуло на бок. Тяжелая вода из реактора, в связи с его повреждением, ушла оголив топливосодержащие элементы. Те в свою очередь не имея охлаждения и замедлителя нейтронов раскалились и превратились в топливосодержащую лаву, часть которой было выброшено в атмосферу, а часть стеклась в основание реактора.

Это сообщение отредактировал Gu2liver - 26.04.2016 - 09:40

Давление вполне могло достаточно возрасти. Просто довольно трудно себе теоретически представить, что это такое - давление пара. Даже относительно скромное. Надо видеть, как жалкие 10-12 очков разносят трубу, кожух, осколками вышибает ямы в бетонных стенах...

Если коротко, но ёмко... то ёбнуло там, нехило...
