Предлагаю вам ознакомиться с некоторыми экземплярами микроэлектроники, которые вызывают разрыв шаблонов у современного обывателя.

Отсюда

Скажу, когда ВСЁ

На фото не печенки:



Шедеврфы отечественной микросборки

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
mblshkoblud
6.04.2016 - 19:20
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
К224ЕН1

Маломощный (4 мА) стабилизатор напряжения питания базовых цепей транзисторов; точнее, часть такого стабилизатора - для нормального функционирования требуется подключение к микросхеме внешних стабилизирующих элементов.

Это сообщение отредактировал mblshkoblud - 6.04.2016 - 19:22

Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:21
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
Она же сзади

Это сообщение отредактировал mblshkoblud - 6.04.2016 - 19:21

Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:22
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
К224ПН2

Преобразователь напряжения на переключаемых конденсаторах для питания варикапов стабилизированным напряжением (входное напряжение 5,6...13,2В, выходное 23...31В, так нагрузки до 500 мкА). Внутри стоит два кристалла - К724НК3-3 (узел ИОН) и К724ГП3 (собственно преобразователь). Что странно - её нет в литературе.

Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:23
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
К2ЖА243

Детектор АМ и усилитель АРУ для трактов АМ радиовещательных приемников. Похоже, что она стала называться К224ХА2; хотя как минимум есть отличия в номиналах сопротивлений (доступных через ножки). У К224ХА2 они примерно в 1,4 раза ниже. Например, 2-3 ноги у ЖА3 4,3 ком, у ХА2 3,5 ком. Ну и т.д.

Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:23
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864

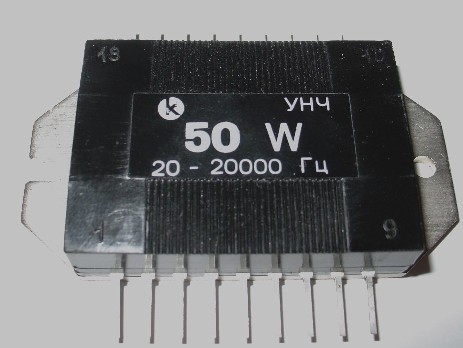

УНЧ 50W 20-20000 Гц

Разработчик (вероятно) - Иркутский завод "Радиан"; выпуском занималось ТОО "Поиск" - бывшее подразделение этого завода. Микросхема была выпущена очень ограниченным тиражом.
Микросборка эта применялась в усилителе "Форманта 545". По словам бывшего инженера-конструктора завода Форманта "...С этой микросхемой приходилось встречаться - впечатление, хорошо помню, осталось самое негативное. Примитивнейшая схема, очень заурядные параметры (низкая "скорострельность", высокие нелинейные), совершенно не терпела перенапряжения, а при работе на реальную нагрузку (комплексную, как известно) дохла, как мухи по осени. Очень быстро от неё отказались и взамен стали изготавливать усилители мощности на дискретах Брянского производства."

Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:24
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
Он же в монтаже


Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:24
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
КХА057

Усилитель записи-воспроизведения с АРУ. Производитель не маркирован, но она похожа на микросборки опытного производства СКТБ Бердского ПО "Вега"

Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:25
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
В другом цвете))

Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:28
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
КТ99

Микросборка неизвестного назначения; применялась совместно с АГ99 в некоем устройстве, по всей вероятности бытового применения... реле времени?

Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:28
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
Сзади получше уже

Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:28
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
Препарирована

Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:29
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
КЕН020

Довольно необычная малогабаритная микросборка. Предположительно - модуль от телефонной станции, узел абонентского комплекта. Содержит генератор стабильного тока на транзисторах и позистор для ограничения тока. Такие использовались в АТС районного уровня уфимского производства.

Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:31
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
ИМУ5-118

Некий гибридный модуль неизвестного назначения...

Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:31
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864

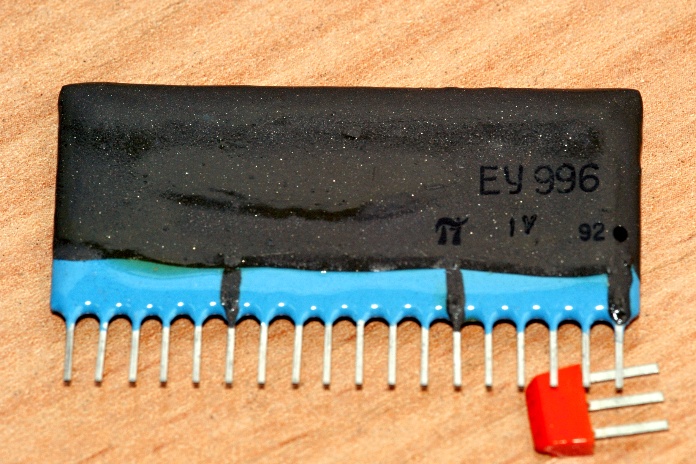

ЕУ996

Полагаю, эта микросборка представляет собой схему управления для импульсного стабилизатора напряжения. Производитель - некое Ленинградское Малое промышленно-торговое предприятие "Поиск".

Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:32
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
ГИ02-9Б

Микросборка неизвестного назначения, производства НИИ Точной Механики, г.Санкт-Петербург (см. 111-К11ГИ04-3,1В и другие аналогичные микросборки). Микросборка установлена на модуле, конструкция которого наводит на мысль об экспериментальном, несерийном исполнении:

Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:32
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864

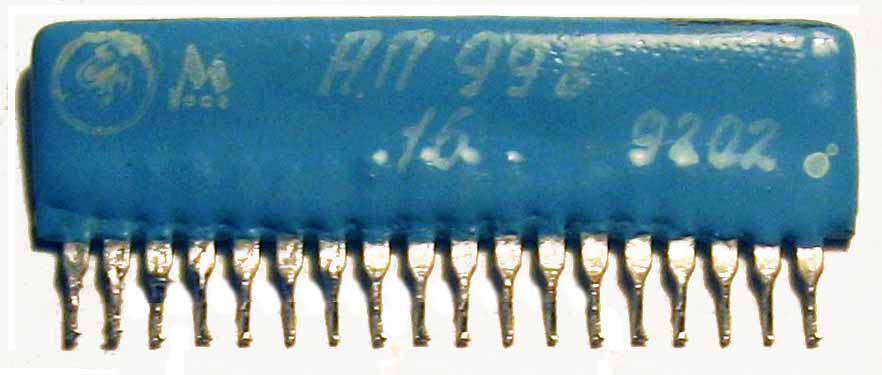

АП998

Это какая то аналоговая схема, дающая на выходе полный Ч/Б сигнал для мониторов мс6105 (а, возможно, имеющая и ещё какие-то функции). Использовалась, в частности, на плате адаптера EGA ПЭВМ ЕС1842. Производитель - Минский завод узлов ЭВМ (входил в Минское ПО вычислительной техники).

Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:33
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
На плате

Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:34
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
701МЛ33А

Какой-то аналоговый переключатель. Применялся в измерительной технике, к примеру - в цифровом мультиметре Ф4800. Производитель - "Микроприбор", г.Львов (Украина).

Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:34
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
КМП204ФН1

Производитель - "Микропровод" (ныне Micron S.A.), Кишинёв, Молдавия. Узел функциональный, предназначен для применения в аппаратуре точной записи в качестве активного фильтра низких частот.

Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:35
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
Со снятой крышкой

Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:35
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
75АП001

Дифференциальный передатчик (модулятор 75АП001) и усилитель воспроизведения. В 2000г. по разработанной в НКБ «Миус» конструкторской документации еще три российских предприятия приступили к освоению в производстве микросборок 75АП001, 75АП002 (ОАО «Электроавтоматика» г. Санкт-Петербург, Чебоксарский завод «Элара» и АО ОКБ «Авиаавтоматика» г. Курск). Ранее такие микросборки выпускал только Смоленский завод «Измеритель» " Микросборки представляют собой комплект (приемник/передатчик) для симметричных линий проводной связи (ARINC-429); для авионики. В серию входит четыре (?) микросборки:

Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:36
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
20УП26, 20УП27, 20УП28

Микросборки с опытной платы видеопроцессора (60х60мм) для цветных видеокамер; подробнростей нет. Производитель - Ленинградский НИИ телевидения.

Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:36
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
3.421.005

Назначение - усилитель мощности звуковой частоты, 50 Вт, толстоплёночная технология, шифр ОКР - "Тариф". Другое название этой микросхемы - К403УН1А. Разработчик - лаборатория микроэлектроники отдела №3 НИИПП, г.Томск, под руководством В.Ф. Агафонникова. Кстати, расположена она была на территории "моего" института, ТИАСУРа (ныне ТУСУР). Непосредственно этой микросхемой занимался Федор Матвеевич Кудрявцев, освоением серийного производства занимались Леонид Михайлович Мариненко и Людмила Фёдоровна Атрошенкова.

Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:38
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864

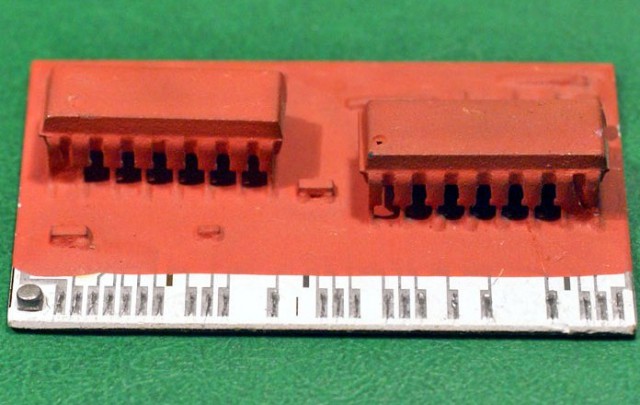

К04ХК007

Усилитель яркостного сигнала и RGB-матрица. Микросборка собрана на двух микросхемах - К174УП1 и К174АФ4; применялась в телевизорах 2УСЦТ. Производитель - "Сигнал", Минск (Белоруссия). Что совершенно удивительно - это свежее производство.

Шедеврфы отечественной микросборки

[^]
