mblshkoblud
6.04.2016 - 19:38
24
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
1В579 (он же - R150)

Микропроцессор производства МЦСТ, аналог SuperSPARC. Основан на RISC-архитектуре (SPARC V8), технологический процесс 0,35 мкм, тактовая частота 150 МГц, с одним конвейером команд. Для связи процессоров друг с другом, с модулями памяти и устройствами ввода/вывода в архитектуре SPARC предусмотрена шина МBus - высокоскоростная шина, обеспечивающая когерентность кэш-памяти процессоров в многопроцессорных структурах.

Характеристики микросхемы:

Размер слов 32
Объем кэш-памяти:
L1 IC - 8 Кбайт (2 way)
L1 DC - 16 (4 way)
L2 C - 1 Мбайт
Пропускная способность L2С - 1,2 Гбайт/с
Пропускная способность шины MBus - 0,4 Гбайт/с
Число транзисторов - 2,8 млн
Площадь кристалла - 100 мм2
Количество слоев металла - 4
Корпус BGA, количество выводов 480
Напряжение питания 3,3 В
Рассеиваемая мощность <4 Вт

Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:39
11
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
К1509КП1

Назначение - цифровой коммутатор 16х16. Входит в микропроцессорный комплект с программируемой структурой первого поколения (совместно с микросхемами 1809 серии). N-МОП логика. Производитель - "Светлана", Санкт-Петербург. Что интересно - во всех справочниках фигурирует только КМ1509КП1 (здесь подробная информация по ней; как я понимаю, отличие - в типе корпуса; первоначально она выпускалась в корпусе 244.48-11).

Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:39
28
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
Без крышки

Шедеврфы отечественной микросборки

[^]
kogochego
6.04.2016 - 19:40 [ показать ]
-61
mblshkoblud
6.04.2016 - 19:40
11
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864

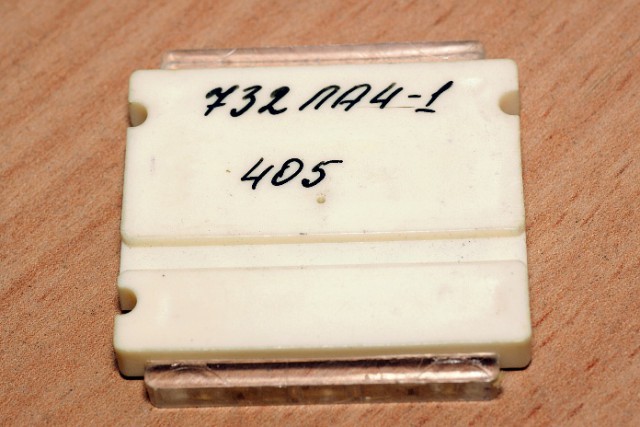

732ЛА4-1

Довольно редкая серия ТТЛШ-логики, изготовленная по биполярной технологии с диодами Шоттки и изоляцией p-n переходом, бескорпусной вариант 530й серии. Разработана в 1972 году в НИИ молекулярной электроники.



Шедеврфы отечественной микросборки

[^]
mblshkoblud
6.04.2016 - 19:40
36
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
Без крышки

Добавлено в 19:40
У меня ВСЁ! Всем спасибо.

Шедеврфы отечественной микросборки

[^]
Recept
6.04.2016 - 19:41
30
Статус: Offline


Приколист

Регистрация: 24.01.16
Сообщений: 235
бля прошел краткий курс микроминиатюризации в электронике
зато сейчас это все источник драгоценных и вообще стратегических материалов, вот

Это сообщение отредактировал Recept - 6.04.2016 - 19:42

[^]
Rostoker
6.04.2016 - 19:42
8
Статус: Offline


Хохмач

Регистрация: 21.04.14
Сообщений: 791
я так понимаю ты собираешь старые непонятные железяки?
раньше бы сказал, я столько выкинул...

[^]
Мультиметр
6.04.2016 - 19:43
28
Статус: Offline


Председатель общества зануд.

Регистрация: 27.01.13
Сообщений: 56
И какая падла минусов наставила!? Это наша микроэлектронная история.

[^]
Voevoda
6.04.2016 - 19:43
30
Статус: Offline


Чертов инвалид!

Регистрация: 2.03.10
Сообщений: 429
Вот вам первая микросхема СССР.


Шедеврфы отечественной микросборки

[^]
БедныйЮрик
6.04.2016 - 19:43
10
Статус: Offline


Весельчак

Регистрация: 20.02.13
Сообщений: 174
Первые три микросхемы - производства Калужского радиолампового завода.
В старших классах подрабатывал летом на КРЛЗ, в том числе тестированием готовой продукции (224 серия).

[^]
borodaus
6.04.2016 - 19:43
5
Статус: Offline


Ярила

Регистрация: 4.02.13
Сообщений: 1968
Советские Большие интегральные схемы - самые большие интегральные схемы в мире! )))

[^]
Sirop56
6.04.2016 - 19:44
25
Статус: Offline


Юморист

Регистрация: 11.06.12
Сообщений: 473
Хоть и ломалось, но выпускалось, а сейчас?

[^]
JJHH
6.04.2016 - 19:44
12
Статус: Offline


Хохмач

Регистрация: 1.04.12
Сообщений: 701
Цитата (mblshkoblud @ 6.04.2016 - 19:39)
К1509КП1
Назначение - цифровой коммутатор 16х16.

Начал во здравие, кончил во упокой.
Каким боком кристалл, размещенный в корпусе (читай-микросхема) является микросборкой? То же про процессор.

[^]
JuneJulay
6.04.2016 - 19:45
8
Статус: Offline


Юморист

Регистрация: 4.01.16
Сообщений: 578
Ничего не понятно, но в целом интересно smile.gif

[^]
mblshkoblud
6.04.2016 - 19:45
12
Статус: Offline


Ярила

Регистрация: 16.12.15
Сообщений: 3864
Цитата (Ruchnik @ 6.04.2016 - 18:23)
Upd:Сорян, сломал от невнимательности pray.gif

Ломай меня полностью ))



Шедеврфы отечественной микросборки

[^]
AlexArvensis
6.04.2016 - 19:45
11
Статус: Offline


Юморист

Регистрация: 28.08.15
Сообщений: 538
Они такие теплые и ламповые) Меня прям сейчас гордость взяла за советскую электронику.

ТС, не забывай указывать года производства.

[^]
котейкаМарго
6.04.2016 - 19:46
5
Статус: Offline


Шутник

Регистрация: 4.01.15
Сообщений: 62
А всё таки разрабатывали и могли.Пускай что то повторяя.Но советские микросхемы хоть и большие ,но весьма надёжные были и недорогие.

[^]
baserjoe
6.04.2016 - 19:47
9
Статус: Offline


Хохмач

Регистрация: 27.07.11
Сообщений: 699
mblshkoblud
Цитата
К04ХК007

Усилитель яркостного сигнала и RGB-матрица. Микросборка собрана на двух микросхемах - К174УП1 и К174АФ4; применялась в телевизорах 2УСЦТ. Производитель - "Сигнал", Минск (Белоруссия). Что совершенно удивительно - это свежее производство.

2УСЦТ уже давно не делают
японцы тоже такие применяют микросборки, по крайней мере несколько лет назад применяли

Это сообщение отредактировал baserjoe - 6.04.2016 - 19:53

Шедеврфы отечественной микросборки

[^]
Бокин
6.04.2016 - 19:48
29
Статус: Offline


Ярила

Регистрация: 29.01.13
Сообщений: 5232
В середине 80-х сломался у меня телевизор Фотон-736, или УЛПЦТИ-61-2-30 Унифицированный Лампово Полупровониковый Телевизор Интегральный (что означает - наравне с лампами и транзисторами и микросхемы применяются), именно 224-я серия, штук 7, все в блоке цветности БЦИ-1.

Сдохла одна из них, К224УП (или 1 или 2 - не помню), в продаже тогда были максимум КТ-315, остальное - "достал", а такие сборки ни купить, ни достать... в телеателье называют фантастические цифры (цена и срок ожидания).

Кончилось тем, что собрал эти сборки из дискретных элементов - 3 шт КТ-315, около десятка резисторов, штуки 3 конденсаторов, все это дело на картонке (стеклотекстолита не было у меня тогда), размер где-то 5*5 см.

Через несколько лет купил эту микросхему во Львове (кажется её там и производили), но в телевизор так и не поставил, в середине 90-х так и отдал командировочным на 1-й Чечне.

[^]
dagotur
6.04.2016 - 19:48 [ показать ]
-17
Orion17
6.04.2016 - 19:48
6
Статус: Offline


Статус

Регистрация: 1.02.15
Сообщений: 8243
Цитата
Предлагаю вам ознакомиться с некоторыми экземплярами микроэлектроники, которые вызывают разрыв шаблонов у современного обывателя.


Почему должен быть разрыв шаблона? why.gif Вроде все норм.

[^]
crr
6.04.2016 - 19:49
43
Статус: Offline


Думаю... 79%

Регистрация: 26.10.15
Сообщений: 456
Вы таки будете смеяться,но и сейчас делают. Техпроцесс не самый тонкий, но так кое-для чего и не требуется. Или кто-то считает что вся военная электроника на интелах под андроидом работает ? :)

[^]
Ruchnik
6.04.2016 - 19:50
3
Статус: Offline


Шутник

Регистрация: 24.01.16
Сообщений: 50
Цитата (mblshkoblud @ 6.04.2016 - 19:45)
Цитата (Ruchnik @ 6.04.2016 - 18:23)
Upd:Сорян, сломал от невнимательности pray.gif

Ломай меня полностью ))

Вот теперь напишу.Мой препод по радиоэлектронике ,фанат радиоламп.говорил так:
Берем килограмм говна и полкило гвоздей и получаем микросхему, а если килограмм говна и киллограмм гвоздей то получаем транзистор bud.gif

Это сообщение отредактировал Ruchnik - 6.04.2016 - 19:51

[^]
MexaHuK
6.04.2016 - 19:52
10
Статус: Offline


Приколист

Регистрация: 21.07.12
Сообщений: 270
Бля,слава богу жена хоть на выходные,но возвращается.
А то я сначала крекеры с голодухи увидел)

[^]
