Ночные охотники России

28 августа 2014 года в Багдад из России были доставлены первые три боевых вертолета Ми-28НЭ
Вертолеты постройки ОАО "Роствертол" были поставлены в рамках пакета контрактов, заключенных ОАО "Рособоронэкспорт" в 2012-2013 годах, на продажу Ираку 28 боевых вертолетов Ми-35М и 15 боевых вертолетов Ми-28НЭ. Ирак стал первым иностранным получателем вертолетов Ми-28.

11 частей

Во время операции "Буря в пустыне" только по причине ошибок в пилотировании ночью вблизи земли американская армейская авиация потеряла минимум пять экипажей вертолетов "Апач" с системами ночного видения. Интересно, что 98% применения огневых средств было в простых метеоусловиях. Еще ранее блестяще задуманная ночная операция по освобождению служащих американского посольства в Тегеране, захваченных в качестве заложников, сорвалась из-за столкновения на земле сразу нескольких транспортных вертолетов. И, наконец, в Чечне авиация применялась почти исключительно днем и в сравнительно простых метеоусловиях. Горько вспоминать сводки сообщений: "Днем федеральные войска берут ситуацию под свой контроль, а ночью практически на всей территории хозяйничают незаконные вооруженные формирования..."

╚КР╩ уже сообщал о том, что ОКБ имени М.Л.Миля разработало модификацию вертолета Ми-28 - Ми-28Н, основное отличие которого - круглосуточное боевое применение, в том числе в абсолютной темноте, когда отсутствует даже слабая подсветка от звезд, в любых метеоусловиях! Опыт применения авиации в войнах второй половины нынешнего века показал, что чаще всего поражение боевого вертолета наземными средствами ПВО осуществляется при визуальном контакте. Это означает, что вертолет должен совершать полет и вести боевые действия на малых высотах. Иначе вероятность его поражения очень высока. Он должен огибать складки местности, маскироваться в ущельях и в руслах рек, при необходимости временно скрываться на опушке леса и при этом - проводить необходимые боевые операции автономно или в группе. В одноместной машине выполнить такие задачи при современном уровне техники крайне сложно.

Ведущие вертолеты фирмы США "Макдоннелл-Дуглас", "Белл" и "Сикорский" строили летающие лаборатории и пытались сделать одноместный вертолет. Но даже при уровне развития электроники ничего путного не получилось. Американские фирмы по разным направлениями провели исследования (затратили около 1,5 млрд. долларов) по оценке создания одноместного вертолета и однозначно пришли к выводу, что одноместная боевая машина нецелесообразна. При двухместной схеме один летчик пилотирует и обеспечивает низковысотный полет, уход от атакующих средств и т.д. Второй - работает по целям: обнаруживает их, распознает, прицеливается и производит атаку, в том числе и неуправляемым оружием. При необходимости он может прицеливаться и атаковать, не входя в контакт с целью и даже (такие программы есть) стрелять "из-за угла". Новый боевой вертолет ОКБ Миля создан на базе самого мощного современного боевого Ми-28. Однако сходство у них только внешнее. "Начинка" полностью изменилась. Помимо уникального электронного оборудования, модернизированы многие конструктивные узлы и системы, установлен новый главный редуктор. Агрегаты вертолета успешно прошли всесторонние испытания. В то же время машина сохранила все достоинства Ми-28, в том числе мощное вооружение и бронирование.

Здесь хотелось бы сделать некоторое отступление. В связи с необходимостью обновления парка винтокрылых машин ВВС Швеции был проведен конкурс. Шведские военные из всего парка военных вертолетов мира выбрали два: американский "Апач" и Ми-28А, освоенный в производстве на Ростовском вертолетном заводе. Тендерные испытания проводились в сентябре-октябре 1995 г. на севере и юге Швеции. По мнению шведов, наш Ми-28, который они быстро освоили, благодаря более мощному бронированию и более продуманной конструкции имеет лучшую выживаемость. Его практически не могли засечь радары шведской ПВО, аналогичные НАТО, если полет происходил на высотах менее 20 м. Система наведения ракет у Ми-28 такая, что практически нельзя создать помехи. Шведы считают нашу машину перспективной и приоритетной. Сегодня шведы отрабатывают концепцию оснащения Ми-28 своей авионикой, а мы делаем летательный аппарат. Так шведы решают очень важную для себя задачу - создание рабочих мест. Мы поддерживаем эту идею кооперации для вертолетов, которые будут в шведской и других скандинавских армиях. И что особенно важно, Ми-28 почти в 2 раза дешевле, чем "Апач".

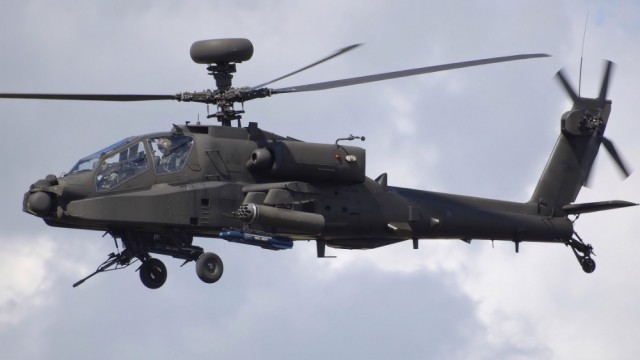

На "Апаче" установлено эффективное электронное оборудование и, прежде всего, система ночного видения, как для летчика-оператора, так и для командира. Но шведы видимо, знали о том, что при первом же массовом ночном применении "Апачей" в Ираке несколько машин этого типа разбилось, врезавшись в песчаные барханы или столкнувшись между собой в воздухе. Очевидно, система ночного видения не обеспечивает экипажам полной безопасности. Поэтому все следят за новой модификацией AH-64D "Лонгбоу-Апач", которого можно будет с полным основанием назвать ночным вертолетом. Его отличительная особенность - надвтулочный радар миллиметрового диапазона повышенной разрешающей способности "Лонгбоу". Этот комплекс позволяет, помимо ночной охоты, выполнять функции разведывательные и информационные, подобные тем, которые выполняют самолеты "Авакс". Ми-28Н - уникальное явление в мировом вертолетостроении. Эта уникальность определяется рядом обстоятельств, которые вряд ли когда-либо повторятся.

Во-первых, Ми-28Н - это инициативная разработка Московского вертолетным заводом им. М.Л. Миля на базе боевого вертолета Ми-28 (базовый вертолет иногда обозначают Ми-28А). Выкатка из сборочного цеха первого опытного экземпляра состоялась 16 августа 1996 года, 14 ноября 1996 года этот вертолет впервые поднялся в воздух.. После перевода вертолетов из ВВС в подразделения авиации Сухопутных войск милевцы разработали концепцию боевого вертолета для этого рода войск. Прежде чем оформить техническое задание на Ми-28Н, в течение нескольких лет специалисты МВЗ совместно с институтами Министерства обороны формировали облик этого вертолета. Специфические особенности Сухопутных войск (работа в любое время суток, в простых и сложных метеоусловиях, в отрыве от аэродромов и стационарных баз, совместимость горюче-смазочных материалов, боеприпасов, средств связи и управления, простота эксплуатации применяемой техники) потребовали соответствующих качеств от Ми-28Н. Естественно, что, сформулировав столь специфические требования, нужно было найти технические решения для их достижения. И здесь появилась вторая особенность этой разработки. Поиски совпали по времени с конверсией. Многие крупные разработчики, выполнявшие в основном заказы ракетно-космического комплекса и имеющие самые высокие технологические заделы, стали испытывать трудности с заказами и финансированием. Милевцы этим и воспользовались, чтобы использовать эти технологии и заделы.



Было ясно, что ставшие уже обычными очки ночного видения, тепловизоры, телевидение и локаторы маловысотного полета задачу не решат. Нужно создавать не только новое оборудование, но и так его скомбинировать, чтобы получить высокоинтеллектуальную машину. Занялся этим Гиви Ивлеанович Джангджава, доктор технических наук, профессор - главный конструктор приборостроительного конструкторского бюро. Направлением, которое обеспечило решение этой проблемы, была глобальная интеграция бортового оборудования. Сегодня все оборудование Ми-28Н объединено в единый комплекс, за который отвечает один разработчик. В техническом аспекте интеграция затронула организацию взаимодействия, управление, индикацию, контроль, подготовку к вылету.

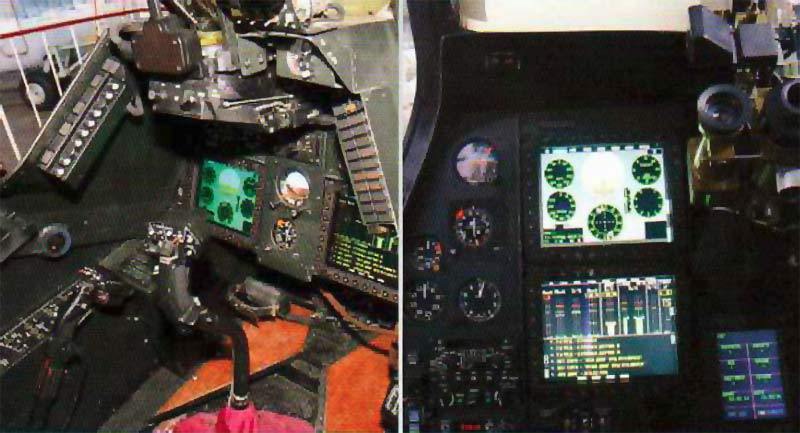

Все органы управления бортовым оборудованием интегрированы в единую управляющую систему, что позволило сократить их число до разумного минимума и разместить в относительно небольших кабинах летчика и штурмана-оператора. Все текущие параметры, которые необходимо индицировать выводятся на индикацию посредством системы отображения информации, состоящей из шести многорежимных жидкокристаллических индикаторов - по три в каждой кабине. Кроме того, у каждого из членов экипажа имеется группа резервных приборов на случай аварийных ситуаций. На вертолете применена единая вычислительная среда, в составе трех центральных БЦВМ и целого ряда периферийных, совместимых с IBM PC, что резко упрощает разработку бортового программного обеспечения. В комплекс входят современные цифровые вычислительные машины с открытой архитектурой, которая позволяет наращивать функции и вкладывать любой объем интеллекта при появлении новых задач или при адаптации уже заложенных задач к новым конкретным условиям. Кроме того, чтобы пилоты могли работать эффективно и без утомления, тем более в ночных условиях, создан современный комплекс индикаторов, не дающих активного излучения. Компоновка кабины новая, выполнена с учетом последних достижений эргономики.

Связи в таком комплексе сделаны на современных мультиплексных каналах информационного обмена. Этот стандарт не имеет аналог в странах НАТО. Следовательно, аппаратура, удовлетворяющая требованиям данного стандарта, позволяет соединять любое оборудование в любом рациональном сочетании и в процессе отработки вертолета подключать новые компоненты, находящиеся на более современном уровне. На Ми-28Н стоит современная инерциальная система, которая способна при любых маневрах определять пространственные координаты вертолета и выдавать необходимую информацию летчику и команды на управляющие органы. Оптические, ИК - тепловизионные датчики и надвтулочный бортовой локатор позволяют видеть, помимо воздушных целей, впереди лежащие препятствия, включая деревья и линии электропередач. Система картографической информации, имеющая банк цифровых данных о рельефе района боевых действий с высокой степенью разрешения, формирует трехмерное изображение участка, в котором находится вертолет.

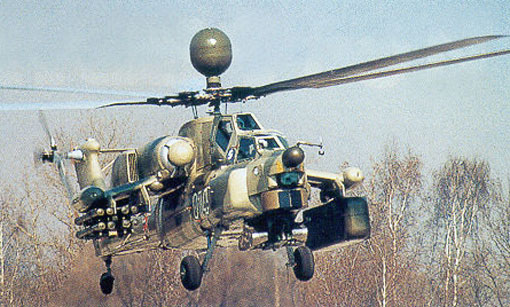

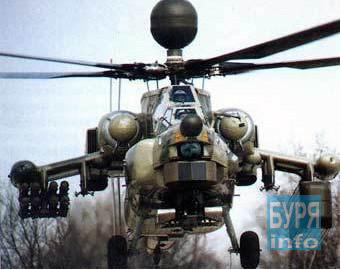

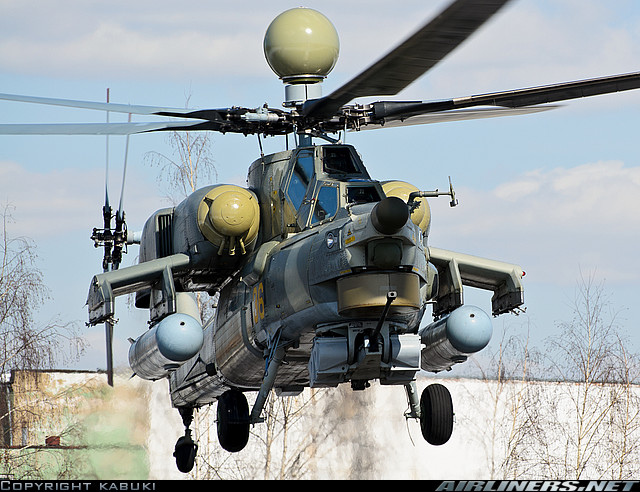

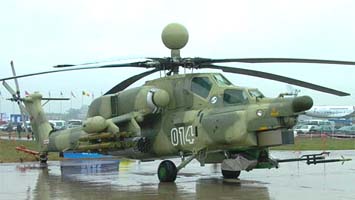

Интегрированный комплекс бортового оборудования (ИКБО) Ми-28Н при решении боевых задач обеспечивает пилотирование с огибанием рельефа местности как в ручном, так и в автоматическом режиме. На вертолете в шарообразном обтекателе над втулкой несущего винта установлена многофункциональная БРЛС "Арбалет" производства НИИР "Фазотрон".

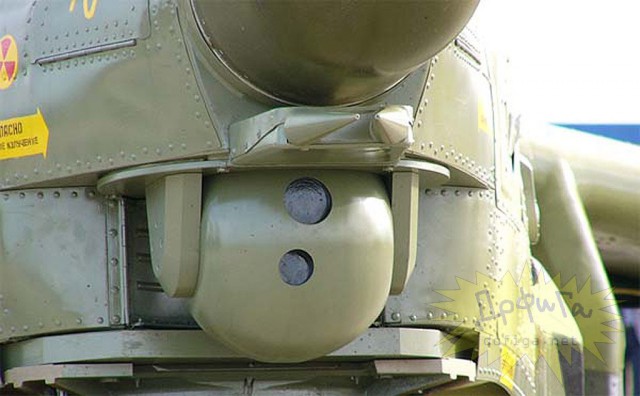

Она обеспечивает выдачу информации о препятствиях, включая отдельно стоящие деревья и провода линий электропередач, делая возможным круглосуточный полет на предельно малой высоте 5 - 15 метров даже в сложных метеоусловиях. Той же цели служат очки ночного видения и пилотажная тепловизионная станция, которая может давать информацию как инфракрасное "окно в ночь" впереди по курсу или в любом направлении, обозначенном поворотом головы летчика, получая целеуказание от нашлемной системы или бортового компьютера.

На вертолете установлена также система картографической информации с высокой степенью разрешения и банком цифровых данных о рельефе местности в районе боевых действий. Вычислительная система может формировать на основе этих данных трехмерное изображение участка местности, на котором находится вертолет, а это легко уточнить с помощью спутниковой навигации, скомплексированной с инерциальной. Все многообразие информации представляется летчику и штурману-оператору на цветных жидкокристаллических дисплеях, установленных по три в передней и задней кабинах.

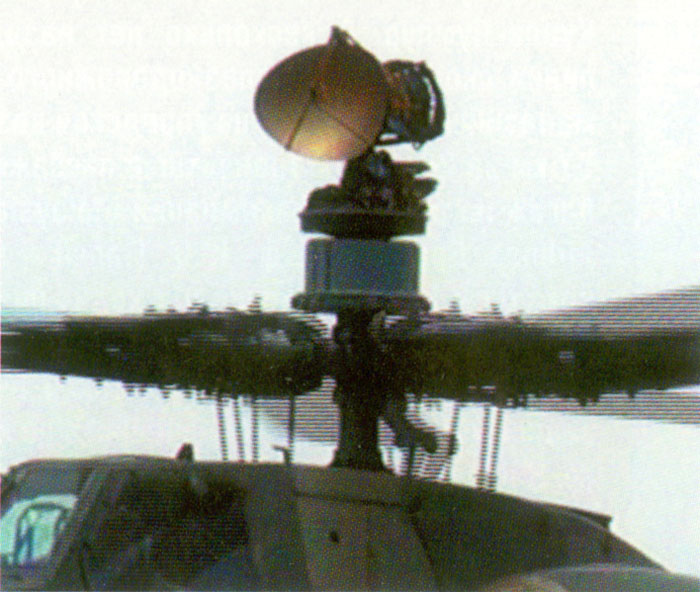

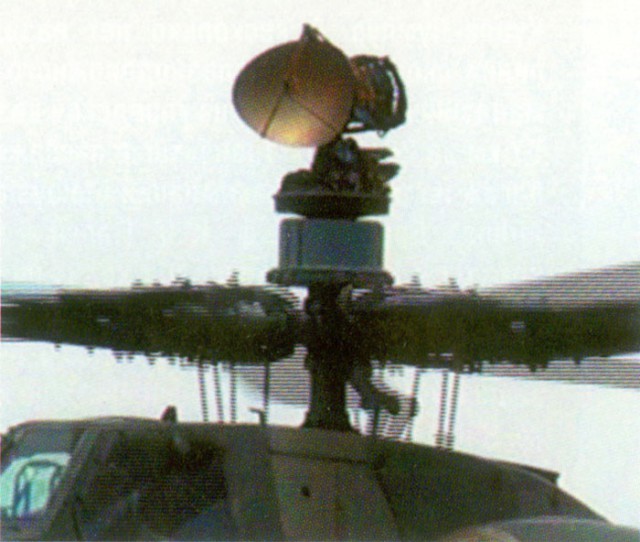

Электронное оборудование включает в себя также систему ориентации по физическим полям Земли, и комплекс средств связи и надвтулочную РЛС кругового обзора "Арбалет". РЛС обеспечивает вертолету вести поиск целей, работая вместе с ОПС "Ротор" в обычном режиме. Вертолет может производить поиск целей, укрываясь в складках местности или за деревьями, выставив из-за укрытия только свою "макушку". В этом случае достаточно только использование РЛС. Определив цели и их тип, распределив их по необходимости между вертолетами группы, выбрав объект для атаки, вертолет энергично выходит из засады и "обрабатывает" цели средствами поражения или наводит ударную авиацию или другие вертолеты группы. Кроме того РЛС Ми-28Н в отличие от РЛС AH-64D "Longbow" способна решать пилотажно-навигационные задачи.

Каждое из перечисленных средств может использоваться автономно. Однако в качестве основного режима используется синтез картографической, тепловизионной и радиолокационной информации с выводом на дисплей трехмерного изображения местности и директорией информации в удобном для летчика виде. Точностные характеристики аппаратуры должны, по расчетам, обеспечить условия безопасного пилотирования на предельно малых высотах. Для поиска, обнаружения и распознавания целей разработана новейшая обзорно-прицельная станция с оптическим, телевизионным, тепловизионным и лазерным каналами наблюдения. Все каналы (за исключением оптического) имеют возможность цифрового представления информации с выдачей ее на экран и, в цифровом виде, в систему автоматизации распознавания целей. Вся обобщенная информация поступает на индикаторы штурмана-оператора, который и принимает окончательное решение. Связное оборудование обеспечивает связь с любыми командными пунктами сухопутных войск (СВ), передачу информации на них, а также между вертолетами в группе и другим потребителям, располагающим необходимым приемным оборудованием. Соответственно вертолет имеет аппаратуру для получения внешнего целеуказания от командования. Все это в комплексе позволяет машине работать на малых высотах 5-15 м, в боевых порядках, проводить штурмовые операции с посадкой на промежуточных площадках, решать боевые задачи, стрелять как бы из-за угла, не входя в прямой контакт с целью и не подвергая вертолет риску уничтожения.

Благодаря наличию надвтулочной РЛС, экипажу Ми-28Н не обязательно "показывать" весь вертолет противнику, достаточно выставить

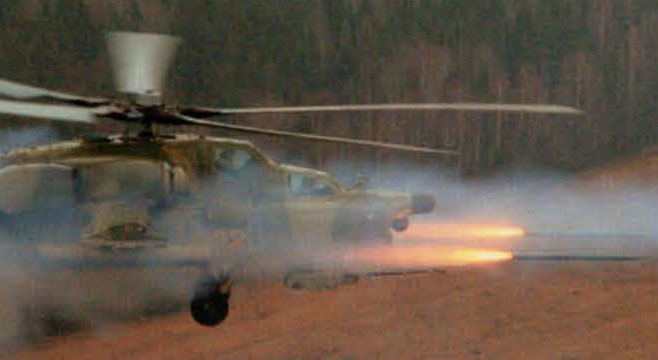

"макушку" из естественного укрытия-засады и осуществлять поиск целей, причем не только для себя, а для всех летательных аппаратов, участвующих в атаке. Определив объекты для удара, Ми-28Н выполняет энергичный "подскок" и "обрабатывает" их сверхзвуковыми управляемыми ракетами "Атака", с радиокомандной системой наведения. Эта система обладает наивысшей помехозащищенностью, а ракета пробивает танковую броню с "динамической" защитой всех танков, находящихся на вооружении современных армий. Дальность поражения существенно выше, чем у современного противотанкового оружия.

Вооружение вертолета Ми-28Н во многом унаследовано от дневного варианта и по прежнему состоит из пушечного, управляемого и неуправляемого ракетного вооружения.

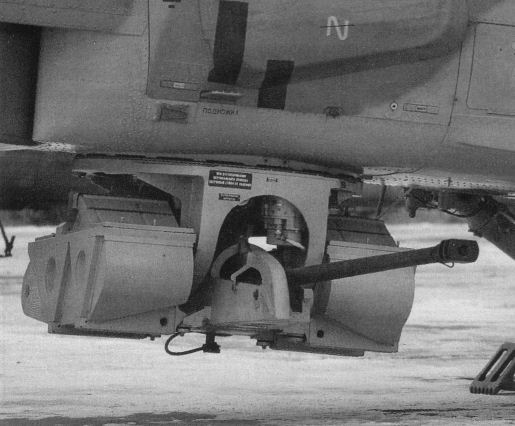

Подвижная пушечная установка оснащена пушкой 2А42 калибра 30 мм. Пушка разворачивается по горизонту на 110 град., то есть почти назад, в горизонтальной плоскости и +13 и -40 град. в вертикальной и соответствуют углам отклонения ОПС. Применение пушки на Ми-28Н осуществляет оператор, хотя прицеливание может производить летчик при помощи нашлемной системы целеуказания. Что очень важно - пушка имеет полную унификацию по боекомплекту с обычной пушкой сухопутных войск. По своим параметрам (большая масса снаряда и его начальная скорость) это пушка превосходит пушку "Апача". Эта же пушка установлена на Ка-50, -52 и Ми-28А, а также на БМП-2, БМП-3, БМД-2 и БМД-3. Привод пушечной установки - электрический. Питание пушки - ленточное, двухстороннее из двух патронных ящиков, закрепленных на турели. Это значительно повышает надежность работы системы (отсутствуют гибкие перекручивающиеся рукава). Благодаря селективному питанию экипаж может выбрать тип снаряда (бронебойный или осколочно-фугасный) непосредственно во время боя.

Опыт применения пушек на различных вариантах Ми-24 показал, что подвижная пушка гораздо удобнее в эксплуатации: разворот счетверенного пулемета на турели Ми-24Д занимал в 3-4 раза меньше времени, чем разворот всего вертолета Ми-24П с неподвижной пушкой. К тому же вертолету с подвижной пушкой не надо разворачиваться, гася при этом скорость до 100 км/ч, что делает вертолет более уязвимым для противника.

Управляемое ракетное вооружение состоит из УР "Игла", ПТУР 9М120В "Атака-В" и ее "прародителя" - ракеты 9М114"Штурм", которая устанавливались на поздних модификациях вертолетов Ми-24, Ка-29. Сверхзвуковая высокоточная управляемая ракета "Атака-В" имеет радиокомандную систему наведения повышенной помехозащищенности, которая имеет ряд преимуществ перед лазерной: например она больше приспособлена к работе в дыму, пыли, сильном тумане. "Атака-В" поражает танки с динамической защитой брони, а также воздушные цели. Сверхзвуковая УР "Игла" относится к ракетам класса "воздух - воздух". Она предназначена для обороны вертолета от самолетов и вертолетов противника. Благодаря БРЛС "Арбалет", эти ракеты круглосуточно применяются в режиме "пустил - забыл", то есть являются полностью автономными после пуска. Ракеты всех трех типов унифицированы с боеприпасами Сухопутных войск. Их пуск осуществляется оператором. Радиус применения всех типов управляемого вооружения - 6 км.



Это сообщение отредактировал hawk1 - 8.11.2015 - 13:19

В состав вооружения входят также неуправляемые авиационные ракеты (НАР) С-57, С-80 и С-13 калибра 57, 80 и 122 мм соответственно. Максимальное количество НАР на точках подвески составляет 128 шт. для С-57, 80 шт. для С-80 и 20 шт. для С-13. Из неуправляемого вооружения можно отметить еще и 23-мм авиационные пушки ГШ-23 в неподвижных универсальных пушечных контейнерах УПК-23-250. На вертолете может устанавливаться две таких гондолы с боезапасом по 250 снарядов в каждой. Применение всей номенклатуры неуправляемого вооружения может осуществляться летчиком.



Добавлено в 13:40
Ну а под конец - пару ложек дегтя, в эту большую бочку меда...
Ми-28 начали эксплуатироваться в Ираке. Боевое применение. И - тишина в наших СМИ. Почему? Оказался не так хорош?
Попытался найти видео с полигона в Мулино, где 28 с режима висения бахнул НАРами и тут-же сам свалился... Не нашел. Уже удалили.
По точности пушки - оно отлично только на учениях выходит. И на телеканале "Звезда", и "Рен-ТВ"...

В боевой обстановке - все печальнее выходит.

https://vk.com/video187100829_171519111

Сорри за ссыль в ВК - сюда видео не вставляется, а на ютуб обрезано, что-бы не показать промах пушки.

Закончил

Это сообщение отредактировал hawk1 - 8.11.2015 - 13:46

В боевой обстановке - многое зависит от пилота и стрелка.. Если стрелок косой,до с 100 метров не попадёт.ИМХО.

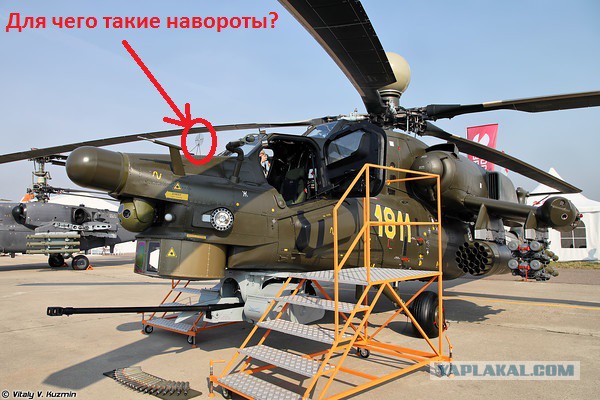

ТС спасибо за интересную тему, скажи глянув на фото, для чего такое изящество?

На случай отказа прицельного комплекса. Дублирование основных цифровых аэронавигационных приборов аналоговыми вопросов не вызывает?

Это сообщение отредактировал NewSky - 8.11.2015 - 14:04

Вот без понятия... Интересное фото... Утащу себе, спрошу знающих людей...

Добавлено в 14:05

Не... Это-же не датчики угловых положений.... Сорри, угловых скоростей..

Это сообщение отредактировал hawk1 - 8.11.2015 - 14:09

Статью читать лень, ТС скажи в кратце все плохо с машиной или нет?)

В общем - все хорошо

Нет. Вы не поняли. Прицел дублируется как и приборы. То есть при отказе прицельного комплекса можно будет вести огонь прицеливаясь визуально.

Вчера видел где ты писал что мы отстаем по всем областям в электронике и т.д.
Вот и подумал что сегодня "разоблачение" крутизны вертолета будет)

Интересное решение... Никогда не слышал о таком.
Аналог ражима "Сетка" для АСП-17 только на хардкордном уровне?
Реально резервный прицел...

Добавлено в 14:18

Зачем мне что-то "разоблачать"? На видео с БП все видно.

Это сообщение отредактировал hawk1 - 8.11.2015 - 15:04

Чё-то в видео не понял- где ты там провал вертолёта увидел
Ща на ЯП залью..

Стрелок не косой. УР он точно положил. Можно сравнить с аналогичными видео с ганкама Апачей и сравнение будет явно не в нашу пользу...

Это сообщение отредактировал hawk1 - 8.11.2015 - 15:32

Искренне рад за наших. Надеюсь с этими вертолетами не будут переданы абсолютно все секретные технологии и навороты этого красавца иракцам. Не благонадежные они какие-то, то они с пиндосами начинают заигрывать (Амерам могут передать...), тряпки одним словом.
