Там, где рождаются атомоходы

Сегодня Балтийский завод — это бренд, который ассоциируется с атомным ледокольным флотом страны. Именно на стапелях Санкт-Петербургского предприятия строятся самые большие в мире и уникальные в своем роде заказы.

Сейчас Балтийский завод специализируется на строительстве ледоколов и судов ледового класса, а также крупнотоннажных судов для перевозки различных грузов, здесь же строится единственный в мире плавучий энергетический блок, который войдет в состав ПАТЭС и в 2017 году придет на базу в северный город Певек. За 159-летнюю историю Балтийского завода здесь построено около 600 судов и кораблей.

Судостроительное производство предприятия располагает тремя построечными местами — двумя стапелями и эллингом. Стапель «А» Балтийского завода — самый большой в России и имеет длину 350 метров. В настоящее время здесь ведется строительство головного атомного ледокола проекта 22220 мощностью 60 МВт, который получил имя «Арктика».

via

Балтийский завод был основан в середине 19 века и за почти 16 десятилетий пережил несколько войн, экономические спады и подъемы, реорганизацию. Сегодня предприятие остается одним из крупнейших судостроительных заводов России. В разное время здесь были построены первый в стране металлический корабль — броненосная канонерская лодка «Опыт», первая боевая подводная лодка «Дельфин», уникальные плавучие научно-исследовательские комплексы, предназначенные для поддержки пилотируемых космических полетов, дизель-электрические ледоколы, тяжелые атомные ракетные крейсеры типа «Киров». Завод расположен в западной части Санкт-Петербурга, на Васильевском острове, в устье реки Нева. Предприятие занимает территорию площадью более 650 тысяч квадратных метров и сейчас в цехах, отделах и подразделениях работают около 4000 специалистов. Завод продолжает активный поиск и набор квалифицированных работников — ведь теперь балтийцам предстоит строить серийный атомный ледокол, а позже — и второй серийный, контракт на которые был заключен в мае прошлого года.

Цикл производства заказа начинается с корпусообрабатывающего цеха, где проводится обработка металлопроката и изготовление деталей. На данный момент цех способен обрабатывать до 30 тыс. тонн металла в год.

Со склада стали металл передается на линию, которая производит его очистку и грунтовку.

Затем обработанный металлопрокат перемещается на участок резки, где две машины фирмы Мesser методом плазменной резки производят дальнейшую обработку металла.

Резка и маркировка деталей из профильного проката производится на роботизированной линии резки профиля фирмы IMG.

Здесь же производится вырезка отверстий, разделка кромок профильных деталей, а также нанесение инверсных (спрямляемых кривых) линий для выполнения гибки деталей без шаблонов.

Транспортировка листов, профиля и деталей вне транспортной системы осуществляется с помощью мостовых и полукозловых кранов. Краны способны поворачивать на 180 градусов металлические листы весом до 12,5 тонн.

Изготовление узлов, плоских секций корпусов судов и сборка их в объем производится в сборочно-сварочном цехе.

Крановое оборудование цеха позволяет изготавливать секции весом до 80 т.

Цех разделен на 4 пролета, которые предназначены для изготовления набора, плоскостных секций, изготовления фундаментов, донно-бортовых секций и т. д. Кроме того, цех оборудован автоматизированной линией плоских секций производства фирмы Pema (Финляндия).

В нулевом пролете расположены участок изготовления объемных секций, а в ближайшее планируется ввод в эксплуатацию уже установленной линии микропанелей компании IMG (Германия). Участок оснащен двумя мостовыми кранами грузоподъемностью 50 и 80 т. В пролете № 1 расположены участки изготовления набора, плоскостных и объемных секций. В пролете № 2 расположены участки сборки и сварки полотнищ, изготовления фундаментов, донно-бортовых секций и объемных секций оконечностей. В пролете № 3 расположены участки сборки объемных и днищевых, бортовых секций.

Сварочное оборудование цеха включает в себя автоматы и полуавтоматы для сварки в среде CO2, а также установки для аргонно-дуговой сварки.

Это сообщение отредактировал CKAT - 14.07.2015 - 00:39

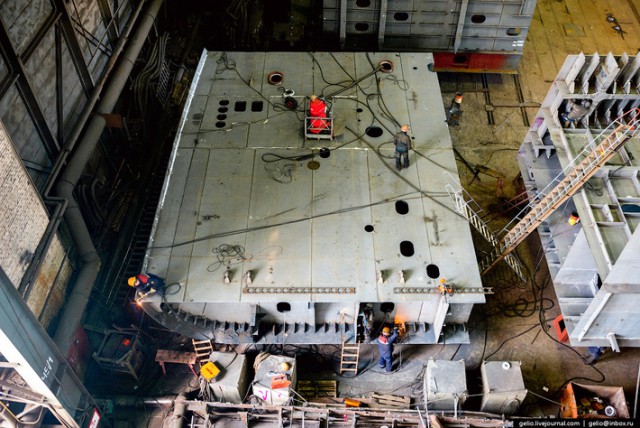

Объемная секция серийного ледокола в 4 пролете сборочно-сварочного цеха.

Транспортировка изготовленных объемных секций и крупногабаритного оборудования осуществляется при помощи двух автотрейлеров грузоподъемностью 150 т и 200 т.

Для формирования корпусов судов и кораблей и спуска их на воду Балтийский завод располагает двумя наклонными стапелями (стапель «А» и стапель «В») и крытым эллингом, предназначенным для сборки судов и кораблей повышенной сложности.

Стапель «А» Балтийского завода длиной 350 метров — самый большой в России. Он позволяет предприятию строить и спускать на воду суда дедвейтом до 100000 т. В разное время с этого стапеля сходили такие заказы как крейсер «Киров», атомный ледокол «50 лет Победы», тяжелые атомные ракетные крейсеры «Адмирал Ушаков», «Адмирал Лазарев», «Адмирал Нахимов» и «Петр Великий», научно-исследовательское судно «Космонавт Юрий Гагарин», а также две кормовые части «Мистраля».

В настоящее время на большом стапеле «А» формируется корпус головного универсального атомного ледокола проекта 22220 мощностью 60 МВт. Атомный ледокол, названный «Арктика» станет самым большим и самым мощным в мире!

Заказ на строительство двух серийных атомных ледоколов проекта 22220 был получен в мае 2014 года. Исключительная энерговооруженность позволит им преодолевать льды толщиной до 3 метров. В результате Северный морской путь можно будет использовать почти круглый год. Впрочем, главная задача перспективной ледокольной флотилии — обеспечить доставку углеводородов с месторождений Ямала и Гыдана. Именно для этого корпус корабля сделали на 4 метра шире, чем в предыдущей серии.

Длина судна составляет 173 метра, ширина — 34 метра, осадка по конструктивной ватерлинии — 10,5 метра, минимальная рабочая осадка — 8,5 метра, водоизмещение — 33,5 тысяч тонн.

Двухосадочная конструкция судна позволяет использовать его как в арктических водах, так и в устьях полярных рек. Ледокол будет работать в западном районе Арктики: в Баренцевом, Печорском и Карском морях, а также на более мелководных участках устья Енисея и в районе Обской губы.

Головной атомоход должен выйти на ходовые испытания в 2017 году.

Стыковка секций носовой оконечности корпуса головного ледокола.

26 мая на этом же стапеле в торжественной обстановке при участии заместителя председателя правительства РФ Дмитрия Рогозина, генерального директора ФГУП «Росатомфлот» Сергея Кириенко, президента Объединенной судостроительной корпорации (куда входит БЗС) Алексея Рахманова, гостей и сотни балтийцев была произведена закладка первого серийного ледокола этого проекта под названием «Сибирь».

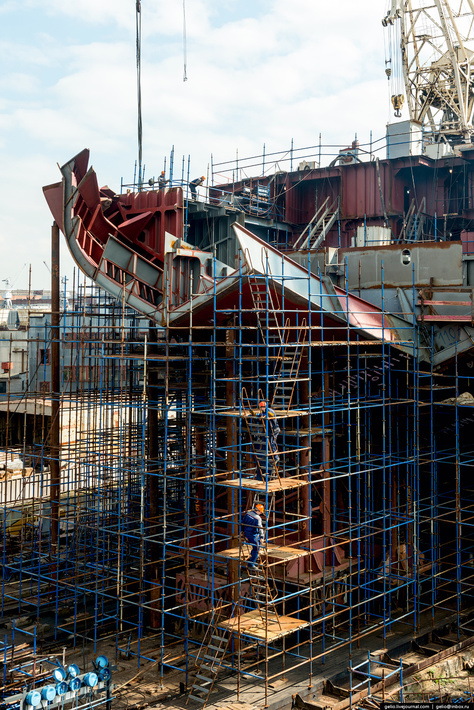

Нос головного атомного ледокола «Арктика».
