Самодельный Wi-Fi адаптер в корпусе из-под флешки

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

messernki 26 июн 2015 в 16:31

Шутник • На сайте 10 лет

Сообщений: 99

189

Понадобилось как-то подрубиться ноутом к настольному компу, а витухи как назло нет нигде (22:00 было), да и роутер местный оказался вай-фаем обделен с завода))) И родилась внезапно(!!!) идейка, смастерить сабж самостоятельно, ибо попадалась тут давеча платка дохленькая от планшетника китайского с вай-фай модулем отдельным (кто знает, поймет)... Бегло глянув на модуль, стало ясно, что работает он по USB, вопрос в распиновке и дровах отпал после общения со "всезнающим" гуглом. (Сорри за качество фоток, телефон кака)

13 фото

Самодельный Wi-Fi адаптер в корпусе из-под флешки

Yap 03.05.2026 - 17:02

Продам слона • На сайте 21 год

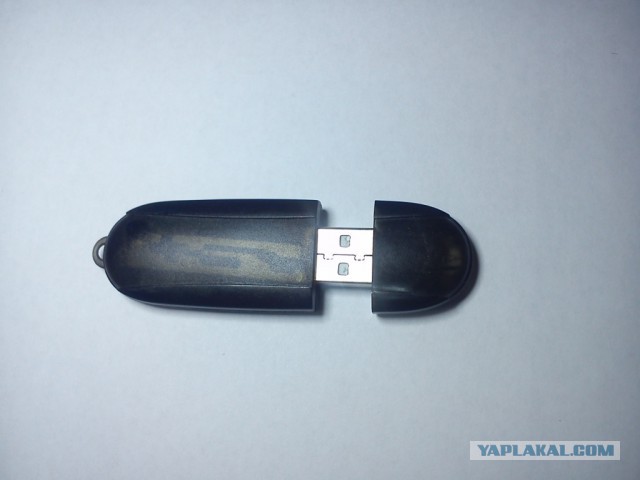

и корпус от флешки как раз глаза мозолит.

2)

Вооружившись резаком, нашел кусочек стеклотекстолита, немного рассыпухи (радиокомпонентов), принялся изготавливать плату методом вырезания. Увлекся, не сфоткал промежуточный этап, так что почти готовая плата

3)

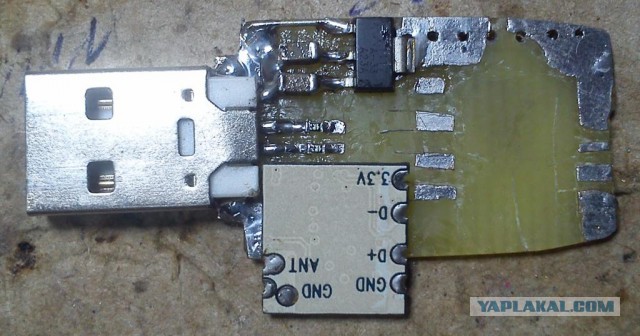

Залудил, припаял разъем, стабилизатор, кондёры.... Заодно общий вид на модуль

4)

Модуль-модулем,а ловить вай-вай на что? Нарыл в хламе ноутбучную антенну...

5)

Плата в сборе, уже с антеннкой....

6)

чуть ближе...

7)

вид на стаб....

8)

Закрепил антенну черной изолентой...

9)

В собранном виде. Антеннка чуть просвечивает

10)

В работе....

11)

В диспетчере устройств

12)

Ловится, однако)))))

все)

Все комментарии:

~~druzek~~ 26 июн 2015 в 17:00

Захватил рынок — поднимай цены • На сайте 13 лет

Это охуенно!

талантами Земля Русская полна, однако

Это сообщение отредактировал druzek - 26 июн 2015 в 17:00

kazakru 26 июн 2015 в 17:00

Ярила • На сайте 11 лет

сгорит... как пить дать сгорит..
вот если бы синяя изолента была..

maloy97 26 июн 2015 в 17:00

Приколист • На сайте 13 лет

Зелёнки за труд, только продублировал бы "массу" проводом, а то через корпус разъёма не совсем комильфо, отвалится крепление с одной стороны - будешь искать проблему.
Ну, и "самодельный" адаптер - немного преувеличенно звучит, ага?

Скорее, "донорский", или "вторая жизнь адаптера от планшета".
Всё равно, молодец.

Dinozauer 26 июн 2015 в 17:01

Бредоносец • На сайте 11 лет

Цитата (drvz @ 26.06.2015 - 16:57)

ща понабежит с воплями "проще было купить"

а вообще дельно.

В получившемся девайсе антенна лучше, чем у 90% аналогов на рынке, да и конечная стоимость устройства стремится к нулю

Tim2005 26 июн 2015 в 17:01

Шутник • На сайте 11 лет

Не по феншую однака, изолента должна быть синей.

А так зеленка за руки.

~~Pernatyi~~ 26 июн 2015 в 17:01

Юморист • На сайте 11 лет

Цитата (kazakru @ 26.06.2015 - 18:00)

сгорит... как пить дать сгорит..
вот если бы синяя изолента была..

Ты часом не тот чувак, который в Яп-тусовке везде пишет:"не соберетесь"?

sav5013 26 июн 2015 в 17:02

Весельчак • На сайте 11 лет

Делал нечто похожее.

Вот тут есть схема стабилизатора на 3.3в: http://pub.ucpros.com/download/MOD-WiFi_RTL8188.pdf

Тут описание некоторых модулей (жаль без "распиновки") http://www.wlancards.com/3-2-11n-wifi-module.html

Тут готовые на их основе: http://microcontrollershop.com/product_inf...roducts_id=5555

frenky4finge 26 июн 2015 в 17:03

Весельчак • На сайте 13 лет

А я такую штуку купил за 80 рублей, уже год как работает, но согласен, с такой и вайфай приятнее становится)

ШГС 26 июн 2015 в 17:04

Ярила • На сайте 12 лет

Никогда не оскудеет талантами Земля Русская...
Например Щи из топора...)))

~~drnikolai~~ 26 июн 2015 в 17:08

Хохмач • На сайте 11 лет

а модуль WiFI от ноута с mini PCI можно подключить к пк?
про переходник знаю-стоит столько что дешевле купить PCI плату с WiFI

wotin 26 июн 2015 в 17:12

Весельчак • На сайте 16 лет

ну... руки канечно не очень прямые, но Голова варит - аж приятно читать, очень правильный поход - изолентой, проволокой, но всё в дело, чтоб ничего не пропало

messernki автор 26 июн 2015 в 17:14

Шутник • На сайте 10 лет

Цитата

продублировал бы "массу" проводом, а то через корпус разъёма не совсем комильфо, отвалится крепление с одной стороны

Спасибо за замечание, но с обратной стороны "лапки" разъема мЁртво держат

Цитата

"самодельный" адаптер - немного преувеличенно звучит, ага?

Не-а!))) Я думаю, что модуль и адаптер все-таки разные вещи, типа деталь и готовое изделие, как-то так
