Давно эти часы не давали мне покоя, просто спал и видел их на своей руке.
Это, конечно не стимпанк, скорее стиль постапокалипсис.



Часы Артёма из игры "Метро-2033"

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Wallery
3.06.2015 - 11:22
Статус: Online


Самодельщик

Регистрация: 3.09.14
Сообщений: 863
Но, как оказалось, сделать их практически невозможно в том виде, что изображённые на рисунке газоразрядные индикаторы на самом деле существуют, это ИН-17. Но в реальности размеры их таковы, что о наручных часах просто не может быть и речи. Высота самого баллона 22 миллиметра, добавить ещё толщину платы, корпуса и стекла, в итоге получим миллиметров тридцать... Это точно никуда не годится! Единственный выход - сделать имитацию на светодиодных матрицах.

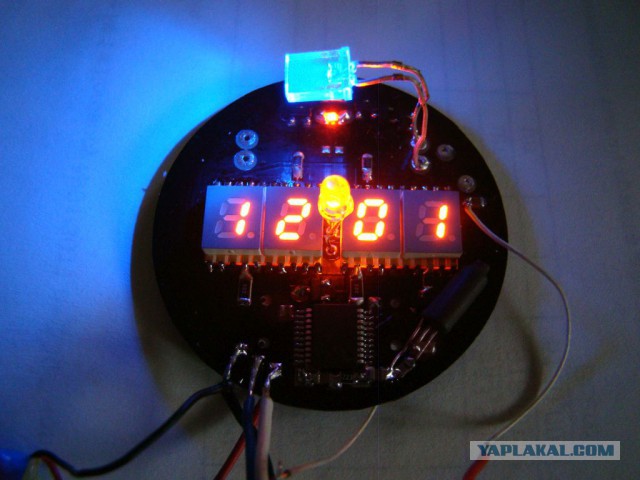

Но это тоже было проблематично по причине того, что надо было отыскать индикаторы именно оранжевого цвета, но везде продаются только красные, зелёные и реже жёлтые. Но в конце концов такие индикаторы нашёл мой друг, и дело сдвинулось с мёртвой точки. Он же разработал программное обеспечение и топологию платы с привязкой к моим размерам и пожеланиям. Вот такие получились платы.



Часы Артёма из игры "Метро-2033"

[^]
Wallery
3.06.2015 - 11:22
Статус: Online


Самодельщик

Регистрация: 3.09.14
Сообщений: 863
Дальше уже было дело техники!
Корпус изготовлен из нержавеющей стали.

Часы Артёма из игры "Метро-2033"

[^]
Wallery
3.06.2015 - 11:23
Статус: Online


Самодельщик

Регистрация: 3.09.14
Сообщений: 863
Для имитации газоразрядных индикаторов изготовил линзы из оргстекла и под них подложил сетку от разбитого индикатора.
"Реактор" над индикатором тоже изготовлен из оргстекла и в него вклеен синий светодиод. Этот "реактор" плавно загорается и плавно затухает каждые пятнадцать секунд. Его выключение свидетельствует о разряде аккумулятора.

Часы Артёма из игры "Метро-2033"

[^]
Wallery
3.06.2015 - 11:23
Статус: Online


Самодельщик

Регистрация: 3.09.14
Сообщений: 863
Всё управление сведено к одной кнопке, две кнопки корпуса добавлены для антуража и ещё одна служит зарядным контактом.
Аккумулятора хватает на пятнадцать дней.

Часы Артёма из игры "Метро-2033"

[^]
Wallery
3.06.2015 - 11:23
Статус: Online


Самодельщик

Регистрация: 3.09.14
Сообщений: 863

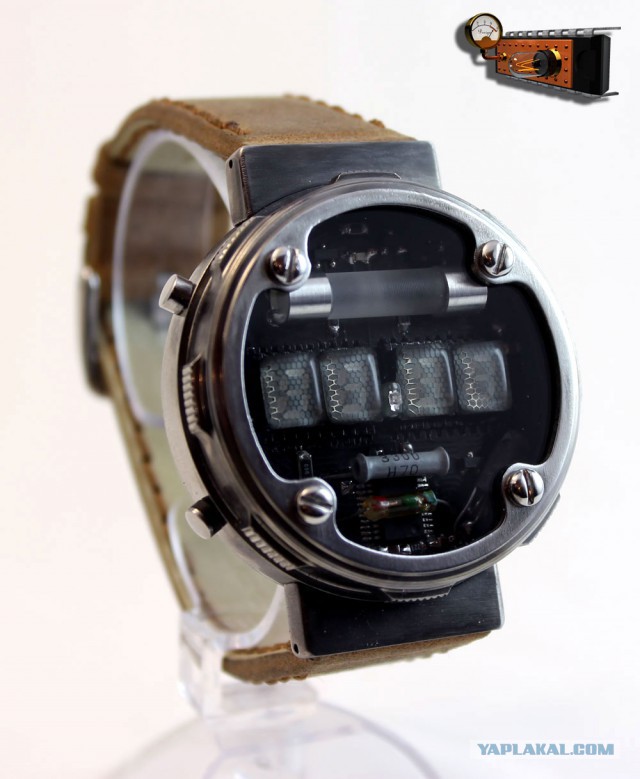

В отличии от компьютерных часов я применил кожаный ремешок, просто не мог найти в продаже брезентовый.
Часы имеют толщину 13 миллиметров, а диаметр корпуса 48 миллиметров. Масштаб совпадает с часами из игры.

Часы Артёма из игры "Метро-2033"

[^]
Wallery
3.06.2015 - 11:23
Статус: Online


Самодельщик

Регистрация: 3.09.14
Сообщений: 863
На обратной стороне имеется гравировка с логотипом игры.

Часы Артёма из игры "Метро-2033"

[^]
Wallery
3.06.2015 - 11:24
Статус: Online


Самодельщик

Регистрация: 3.09.14
Сообщений: 863

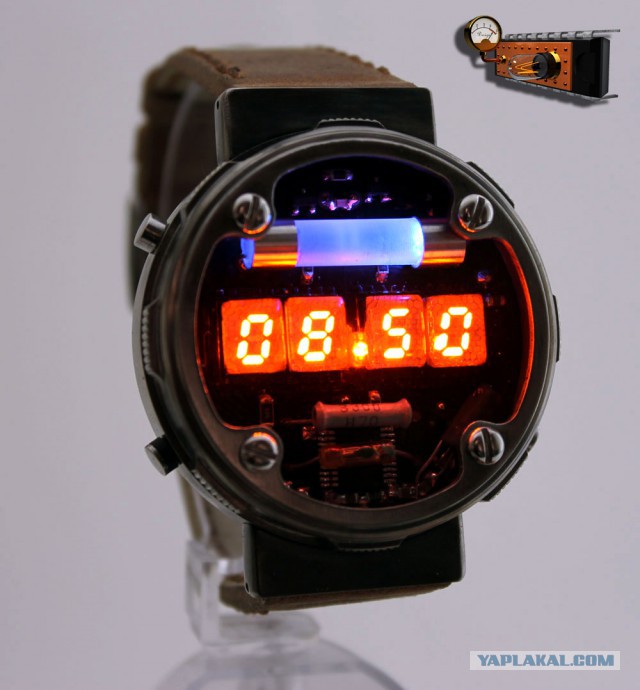

С включённой индикацией.



Добавлено в 11:24
Небольшое видео:

https://youtu.be/8-rdJkaZJRQ

Добавлено в 11:25
Спасибо за просмотр!

Часы Артёма из игры "Метро-2033"

[^]
