Как я "синий зуб" в шлем запилил, наушники blue tooth в мото шлем

Сегодня мы будем загонять обычные наушники синий зуб в обычный шлем

27 фото

В общем, был у меня железный конь, на котором я прогонял с полтора года. Вот сам конь:

Он же:

При поездках на средние и дальние растояния (скажем больше часа по времени), становилось скучно, потому что руки ночи в принципе заняты, а башка остаётся не у дел. Рулишь на автомате, а мозги беспризорничают - как когда хочешь заснуть, глаза закрыты, а мозг - "хахаха, мозг, прекрати, что ты дела...". От скуки начинаешь заглядываться по сторонам, что слегка влияет на безопасность, песни начинаешь напевать гнусавым голосом. В общем - скука.
В этом деле спасает музыка. Слушать я люблю "Это Наутилусов концерт. Юбилейный. Очень редкий. Я достал. Там Шевчук, Кинчев, Настя - все." Первое времся я гонял с мелкими наушниками на проводах. Но очень неудобно. Они, сука, во первых в гордиевы узлы скатываются в кармане, из ушей могут выпадать, провод мешается. Потом всё управление с телефона (в качестве плеера), то есть потише сделать - переключить и тд - нужно остановиться, поставить на нейтралку, достать телефон, совершить нужное действие, убрать телефон в карман и тд и тп. Вот они разрушители наших нервных клеток:

Естественно захотелось шлем со встроенными наушниками и синим зубом. Есть вариант купить шлем, в котором уже есть дырки под наушники и провода. И купить же модуль синего зуба который встраивается. Только шлем который получилось найти в Бангкоке - был за 350$, а модуль синего зуба порядка 180$. Как-то за шлем выложить за 500$ - моя жаба возмутилась. Плюс эти модули синего зуба ещё с интеркомом большей частью. Это чтобы между собой болтать, если толпой школьников поехать на скутерах искать слепые места у камазистов, фур, автобусов. Школьников и скутеров у меня не было, поэтому это было ни к чему. Была конечно же возможность поискать подешевше на сайте производителей поднебесной, но это долго, не было уверенности в доставке и в, собсно, том, что всё подойдёт. Вот примерно как и то и другое выглядит. Шлем:

Модуль синего зуба:

Поэтому было принятно решений лёгкими путями не ходить. В наличии имелся шлем, купленный в Индонезии по случаю за баксов 70, flip-up (очень удобно в жарких странах). Есть конечно страшные видео, где такие шлемы не очень хорошо обходятся со своими владельцами при авариях, но в Ханое скорости не бывают выше 60 км/час, поэтому было решено не ссать и гонять в таком шлеме. Сделан он из пластика (производители называет ABS для понтов), а вставки там из обычного пенопласта. Белого цвета. Крутые шлемы замучиваются из fiberglass или carbon fiber, и вставки там из какой-то хитрой смеси резины то ли с пенопластом, то ли ещё из чего. Вот сам шлем:

Наушники искал на местных барахолках пару дней. Нужны были такие, чтобы принимали звонки, с регулируемой громкостью, вперёд-назад. Нашлись вот такие:

Слот питания, и кнопка переключения режимов (там что-то вроде радио можно было слушать ещё, телефонный режим и просто наушники):

Вперёд назад:

А это небольшой дисплей который может показывать уровень заряда и ещё какие-то малопонятные вещи. Я буду шатать музыку в твоём шлеме!:

Было решено оставить большую часть функциоанала - вперёд-назад (эти же кнопки при более длительном нажатии регулируют громкость), вкл-выкл, приём звонка, микрофон. Ну и сами динамики, куда уж без них. Два синих светодида было решено просто оторвать, быстро, решительно. Дыхание у меня перехватило когда я представил как я буду впихивать провода (в количестве 10) под дисплей в шлем. С другой стороны жаба душила, очень жалко было вырезать эту свистелку-перделку. Соломоново решение пришло - попробую оставить, ну а если уже вообще не влезёт - тогда уберу. Вот дисплей на 10 ногах:

На местной электронно-электрической барахолке, россыпью и на развес, была накуплена туева хуча проводов, коннекторов, включателей (пессимистам, да, везде видятся выключатели), и ещё очень удобная штука. Честно говоря не знаю как это называется. В общем пластиковые изоляторы, которые насаживаются на места соединений и при нагреве (зажигалкой например) ужимаются. Сжимаются. Синей изоленте, конечно, слабенькая замена, но очень удобно. Изолента чёрная нашлась. Вот это всё барахло:

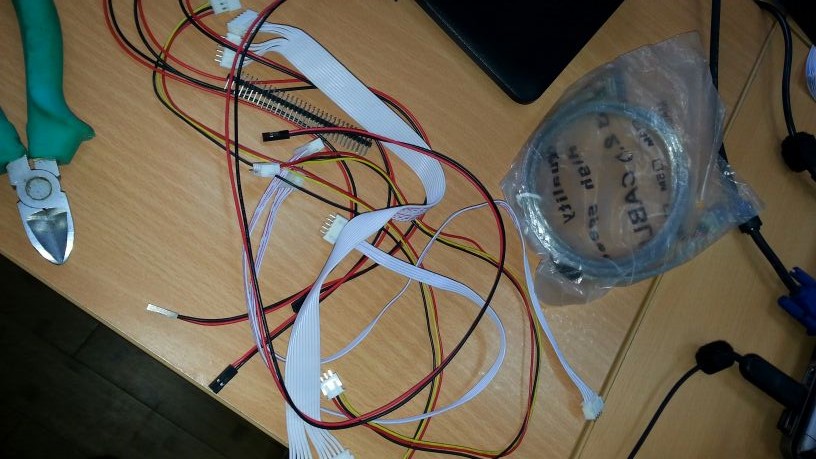

И провода:

С дисплеем получилось здорово - были в наличии шины (уже не помню, по моему 6-жильные), которые дырками как раз подходили под ноги дисплея. Ноги эти были высотой где-то в сантиметр. Отрезал я их пополам и получилось как раз под коннекторы на шинах:

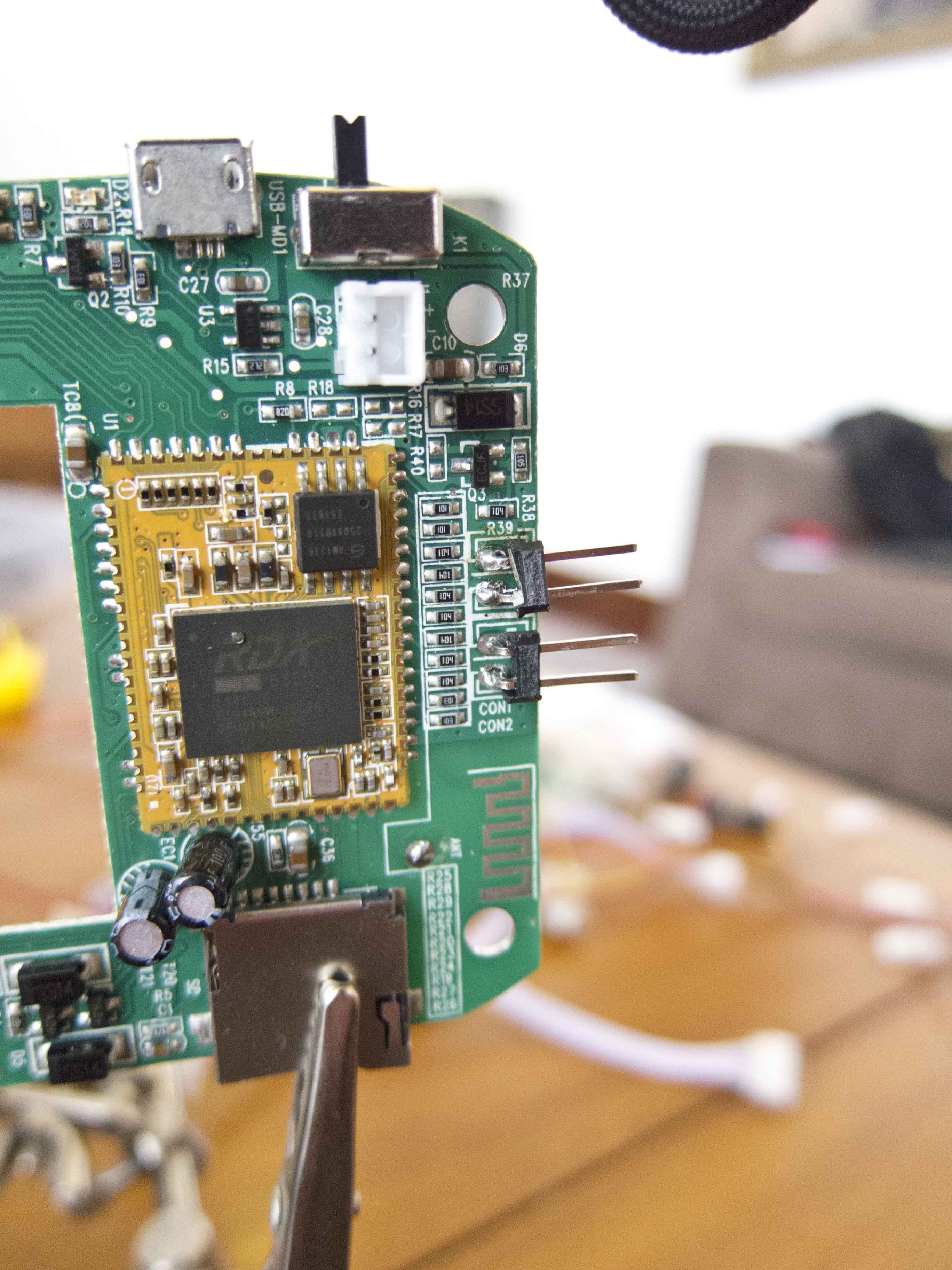

Вообще, хотелось это всё замутить как можно менее по колхозному. Поэтому все провода были выпаены, а в дырки были впаены ноги под штекера. Чтобы всё можно было подключать. И отключать. И подключать. Разряда у меня по паянию нет. Да, можете хаять если не нравится. Примерно вот так:

Динамики из пластиковых кругляшей были выломаны безжалостно, и вставлены в пенопластовые вставки. Дырки выдирал пассатижами. Ткань аккуратно (на одной вставке, на другой не очень получилось) отдиралась, делалось углубление под динамик, дырка под провод. Динамики посадил на резиновый клей. Потом ткань клеилась обратно:

Дубль:

Трипль:

Законченный продукт:

Это наушники в полуупотреблённом виде:

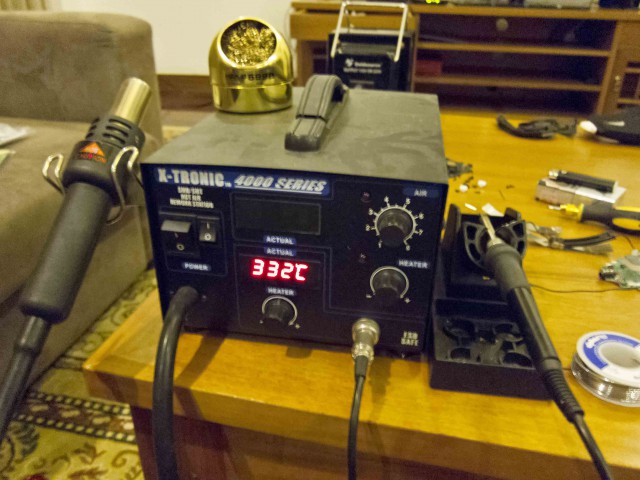

Помогала мне в этом сложном деле паяльная станция. По недосмотру была куплена на амазоне на 110 вольт. Приходится таскать везде трансформатор 110-220, на 3 кв, килограмм 8 весит. Сука. Голубая мечта - переделать станцию на 220 вольт, а то и на универсальные 110-220. Самой же станцией. Как змею глотающая свой хвост:

Под плату, включатели, батарейку было выдрано пространство (в буквальном смысле) из пенопластовых вставок. Плату и батарейку никак не крепил - вставки эти, когда были вставлены, зажали плату. Как в маршрутках в час пик. Включатели с внутренней стороны были обмазаны силиконом. Плата тоже везде где можно. В принципе влагонепроницаемость шлема не была сильно нарушена, но всё же случаи бывают разные. Вот плата уже в шлеме:

С другой стороны включатели:

Под включатели дырки делались самым высокотехнологичным способ. Нагревалась отвёртка на газовой плите и поступательно-вращательными движениями... Ибо пластик. Итого было сделано 5 технологических отверстия. Вперёд (громче), назад (тише), приём звонка, дисплей - это на одной стороне. И кнопка включения на другой. Дизайн, фен-шуй. А на самом деле - так было меньше проводов тянуть. Как-то не рассчитан шлем на пару метров проводов, с пространством между самой оболочкой и пенопластовыми вставками там туго. Вот одна сторона:

Вот другая:
