Случилось это несчастье, когда разбирал китайскую камеру гоупро. Зачем я её разбирал это уже другая история. Отдельно найти такой экран не получилось. Оставалось только либо выкинуть её или попытаться восстановить шлейф, что я и сделал, хотя до последнего момента не верил, что она заработает после такого.

14 фото

1. Вот так это было, место где порвался шлейф, я думаю видно.

Как я шлейф чинил

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
zhadum
25.03.2015 - 13:57
Статус: Offline


Шутник

Регистрация: 24.07.14
Сообщений: 18

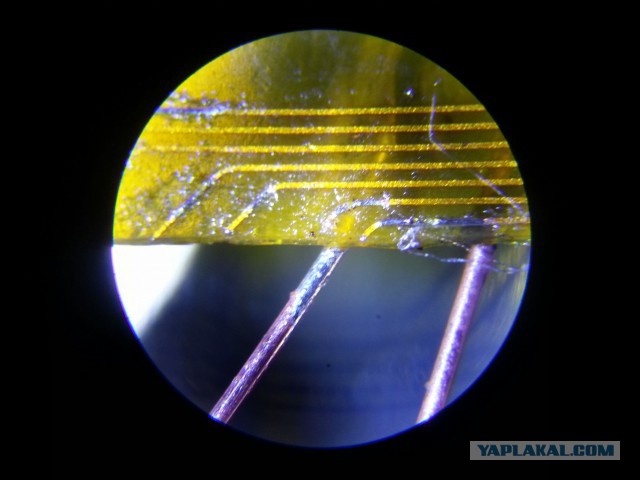

2. Часть проводков уже припаяна. Осталось самое сложное, подпаяться к самым маленьким дорожкам.

Это сообщение отредактировал zhadum - 25.03.2015 - 14:06

Как я шлейф чинил

[^]
zhadum
25.03.2015 - 13:57
Статус: Offline


Шутник

Регистрация: 24.07.14
Сообщений: 18
3.

Как я шлейф чинил

[^]
zhadum
25.03.2015 - 13:57
Статус: Offline


Шутник

Регистрация: 24.07.14
Сообщений: 18

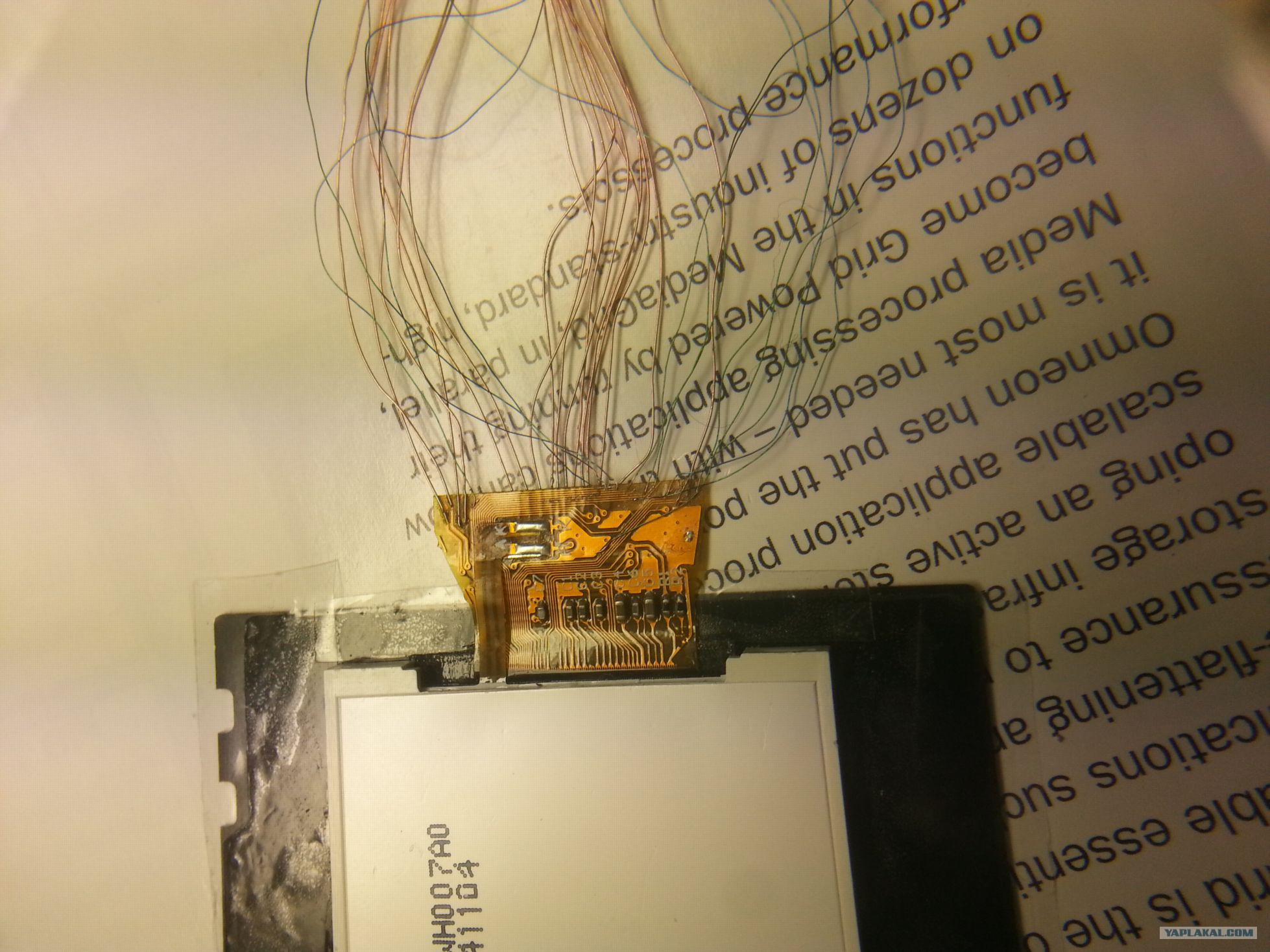

4. Все волосы припаяны)

Это сообщение отредактировал zhadum - 25.03.2015 - 13:58

Как я шлейф чинил

[^]
zhadum
25.03.2015 - 13:59
Статус: Offline


Шутник

Регистрация: 24.07.14
Сообщений: 18

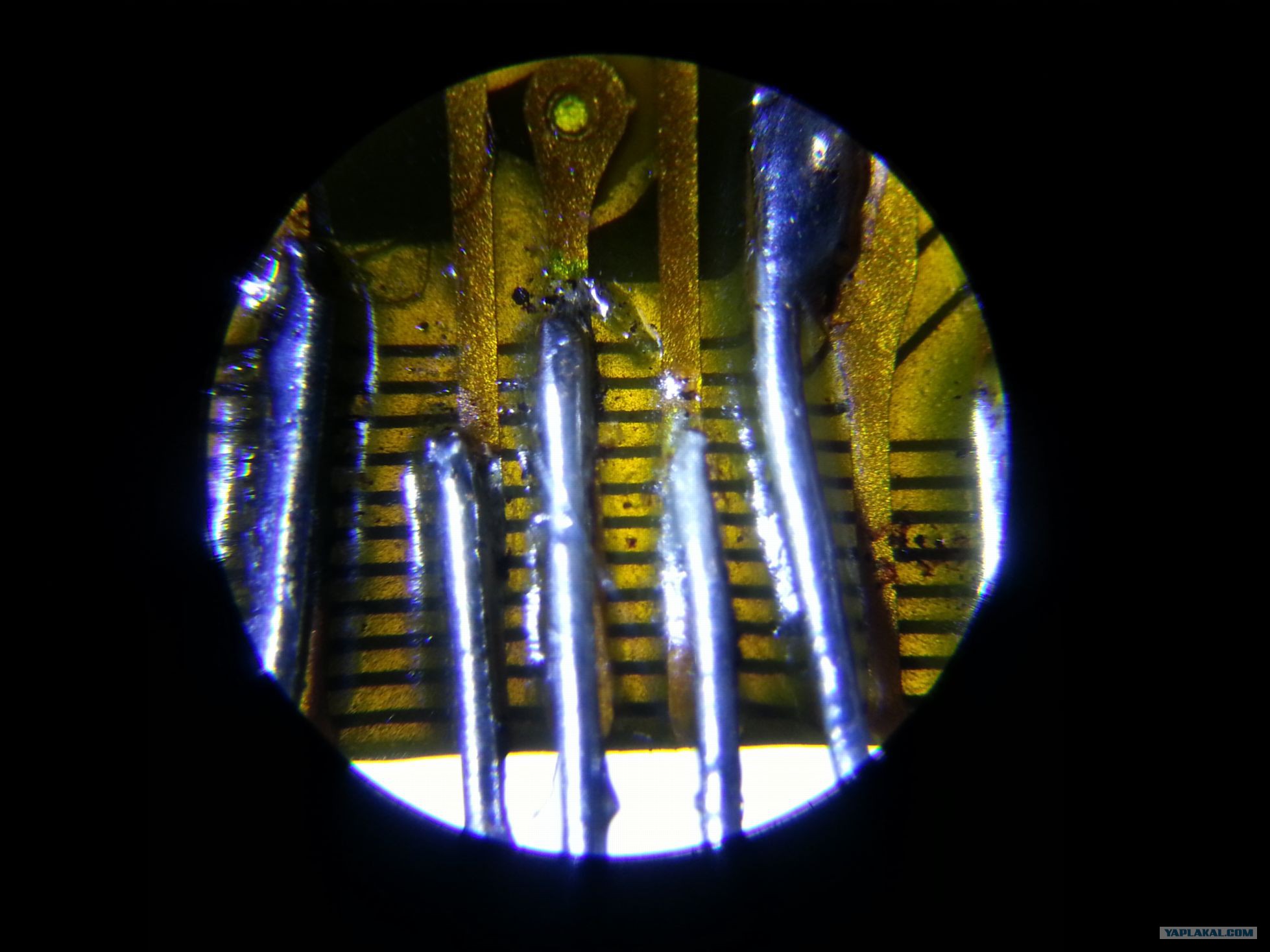

5. После припаивания каждого проводка, проверял его под микроскопом. По другому не видно.

Как я шлейф чинил

[^]
zhadum
25.03.2015 - 14:00
Статус: Offline


Шутник

Регистрация: 24.07.14
Сообщений: 18
6.

Как я шлейф чинил

[^]
zhadum
25.03.2015 - 14:00
Статус: Offline


Шутник

Регистрация: 24.07.14
Сообщений: 18
7.

Как я шлейф чинил

[^]
zhadum
25.03.2015 - 14:00
Статус: Offline


Шутник

Регистрация: 24.07.14
Сообщений: 18
8.

Как я шлейф чинил

[^]
zhadum
25.03.2015 - 14:01
Статус: Offline


Шутник

Регистрация: 24.07.14
Сообщений: 18
9.

Как я шлейф чинил

[^]
zhadum
25.03.2015 - 14:01
Статус: Offline


Шутник

Регистрация: 24.07.14
Сообщений: 18
10. Проверка работы.

Как я шлейф чинил

[^]
zhadum
25.03.2015 - 14:02
Статус: Offline


Шутник

Регистрация: 24.07.14
Сообщений: 18
11.

Как я шлейф чинил

[^]
zhadum
25.03.2015 - 14:04
Статус: Offline


Шутник

Регистрация: 24.07.14
Сообщений: 18
12. Проклеил клевым пистолетом места пайки, чтобы ничего не отвалилось.

Как я шлейф чинил

[^]
zhadum
25.03.2015 - 14:04
Статус: Offline


Шутник

Регистрация: 24.07.14
Сообщений: 18
13. Сборка.

Как я шлейф чинил

[^]
zhadum
25.03.2015 - 14:05
Статус: Offline


Шутник

Регистрация: 24.07.14
Сообщений: 18
14. Всё!

Как я шлейф чинил

[^]
Garrik
25.03.2015 - 14:05
119
Статус: Offline


Ярила

Регистрация: 18.11.13
Сообщений: 2798
Нано сварщик!!! pray.gif
ТС ты крут!! bravo.gif

Это сообщение отредактировал Garrik - 25.03.2015 - 14:08

Как я шлейф чинил

[^]
karabatoff
25.03.2015 - 14:06
236
Статус: Offline


Конь в пальто

Регистрация: 18.01.12
Сообщений: 1624
Вот мы и нашли тебя, чудо паяльник! Признавайся, твоих ведь рук дело? gigi.gif

Это сообщение отредактировал karabatoff - 25.03.2015 - 14:06

Как я шлейф чинил

[^]
NickelOdeon
25.03.2015 - 14:06
39
Статус: Offline


Похуист

Регистрация: 10.10.14
Сообщений: 1777
"После припаивания каждого проводка, проверял его под микроскопом"

То есть--паял БЕЗ микроскопа?? Силён!

Это сообщение отредактировал NickelOdeon - 25.03.2015 - 14:06

[^]
Rinat1978
25.03.2015 - 14:06
4
Статус: Offline


Балагур

Регистрация: 6.01.13
Сообщений: 989
Да тебе можно паутину плести!!!!!

[^]
katamax
25.03.2015 - 14:06
0
Статус: Offline


Лампочки мигают - лох цепенеет...

Регистрация: 17.10.13
Сообщений: 193
Ай маладца!

[^]
m1kluxa
25.03.2015 - 14:07
6
Статус: Online


Кот плюсомет

Регистрация: 27.08.08
Сообщений: 159
Ну потому что сделал молодец, но перед этим сломал. Так что думаю ты рукожопый криворук или криворукий рукожоп

[^]
PiPiBent
25.03.2015 - 14:07
0
Статус: Offline


Весельчак

Регистрация: 13.03.15
Сообщений: 122
КРУТО!!! bravo.gif

[^]
kyzma1188
25.03.2015 - 14:07
1
Статус: Offline


Шутник

Регистрация: 20.01.12
Сообщений: 52
попробуй в следующий раз использовать шлейф от нокии н76, там поводочки потоньше и поудобнее,

[^]
zyablic
25.03.2015 - 14:08
1
Статус: Online


отпусти меня, чудо-трава

Регистрация: 26.02.14
Сообщений: 1651
Ну ты маньяк!

[^]
diegoLunes
25.03.2015 - 14:08
5
Статус: Online


Ярила

Регистрация: 6.12.13
Сообщений: 10893
Можно фотик на макро поставить и на мониторе в режиме ЛайвВью паять.

[^]
zhadum
25.03.2015 - 14:08
6
Статус: Offline


Шутник

Регистрация: 24.07.14
Сообщений: 18
Цитата (NickelOdeon @ 25.03.2015 - 14:06)
"После припаивания каждого проводка, проверял его под микроскопом"

То есть--паял БЕЗ микроскопа?? Силён!

Паял под обычным увеличительным стеклом.

[^]
