Тестер на arduino, создание тестера для полупроводников


Страницы: (5) [1] 2 3 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

~~tolstuj~~	21.02.2015 - 11:43 [ показать ]
Статус: Offline Весельчак Регистрация: 18.07.14 Сообщений: 129	189 Около двух месяцев назад я присмотрелся к тестеру полупроводниковых элементов который планировал заказать из Китая, но постоянно откладывал покупку на будущее. Но недельку назад я нашел информацию в интернете о том как сделать самому тестер полупроводниковых элементов на микроконтроллере Atmega 8 и не только. После этого я загорелся желанием создать свой тестер на плате Arduino
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

~~tolstuj~~	21.02.2015 - 11:45 [ показать ]
Статус: Offline Весельчак Регистрация: 18.07.14 Сообщений: 129	Коспус я использовал от нерабочего модема D-Link , дисплей 1602 и несколько резисторов и кнопок... В итоге все пропаял
	[^]

~~tolstuj~~	21.02.2015 - 11:46 [ показать ]
Статус: Offline Весельчак Регистрация: 18.07.14 Сообщений: 129	Прошил нашу arduino nano с помощью USBasp программатора
	[^]

~~tolstuj~~	21.02.2015 - 11:47 [ показать ]

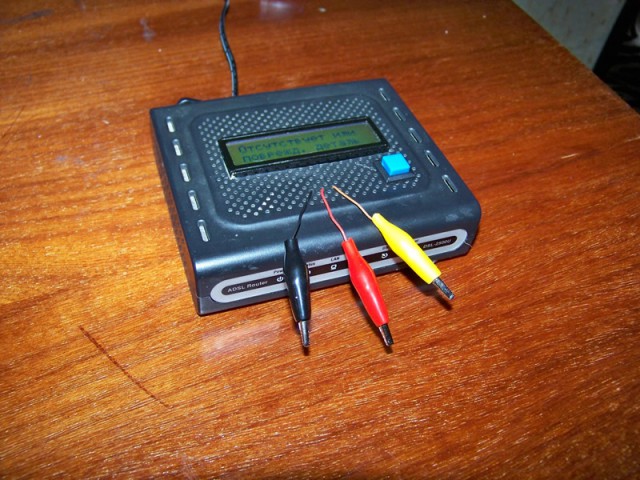

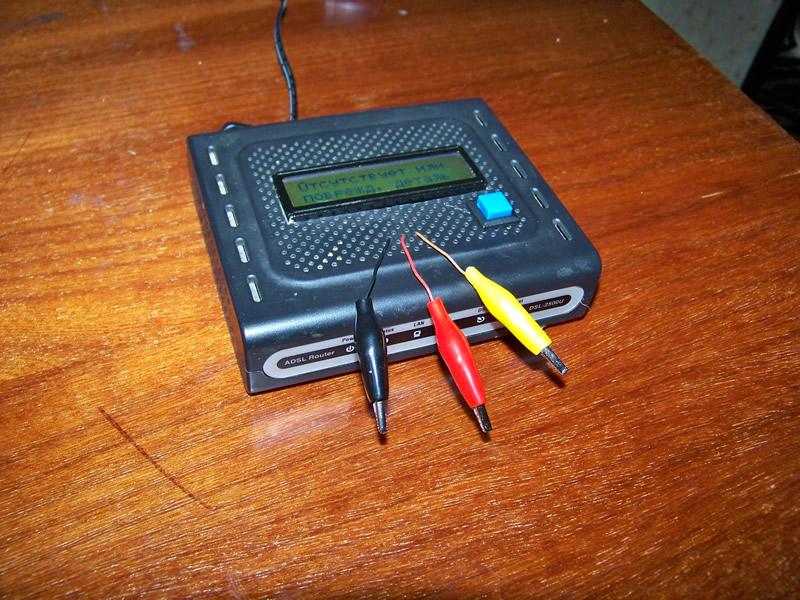

Статус: Offline Весельчак Регистрация: 18.07.14 Сообщений: 129	Собрал в корпус , и получилось вроде норм
	[^]

~~tolstuj~~	21.02.2015 - 11:48 [ показать ]

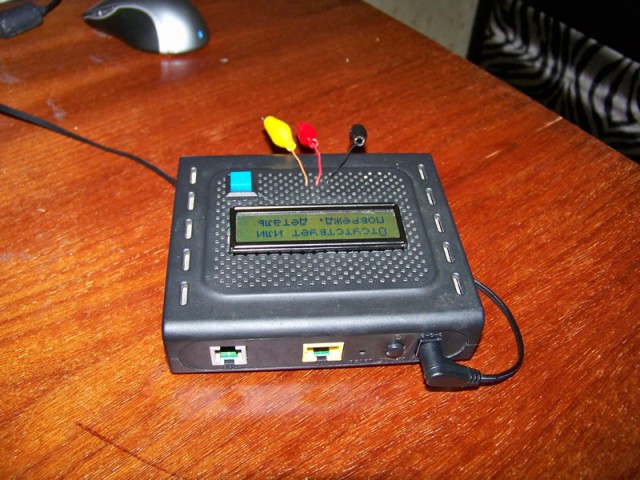

Статус: Offline Весельчак Регистрация: 18.07.14 Сообщений: 129	еще фото
	[^]

~~tolstuj~~	21.02.2015 - 11:48 [ показать ]
Статус: Offline Весельчак Регистрация: 18.07.14 Сообщений: 129	Вид сзади
	[^]

~~tolstuj~~	21.02.2015 - 11:48 [ показать ]
Статус: Offline Весельчак Регистрация: 18.07.14 Сообщений: 129	Первый запуск ...
	[^]

~~tolstuj~~	21.02.2015 - 11:49 [ показать ]
Статус: Offline Весельчак Регистрация: 18.07.14 Сообщений: 129	Версия устройства
	[^]

~~tolstuj~~	21.02.2015 - 11:50 [ показать ]

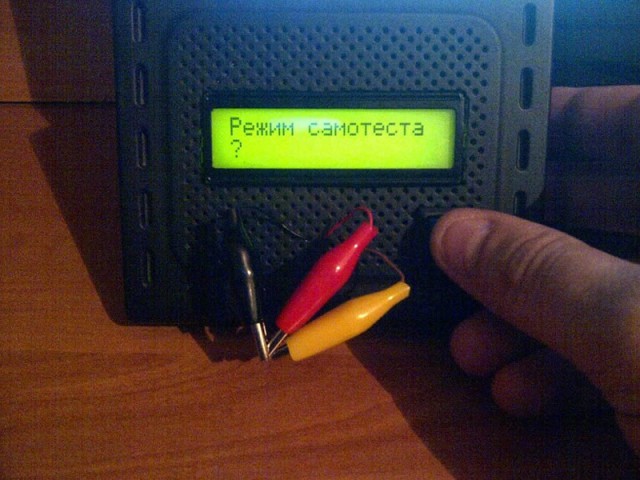

Статус: Offline Весельчак Регистрация: 18.07.14 Сообщений: 129	Режим "самотеста" включается когда замкнуты три щупа
	[^]

~~tolstuj~~	21.02.2015 - 11:51 [ показать ]
Статус: Offline Весельчак Регистрация: 18.07.14 Сообщений: 129	Режим "Таймаут" при длительном нажатии и удержании кнопки
	[^]

~~tolstuj~~	21.02.2015 - 11:52 [ показать ]

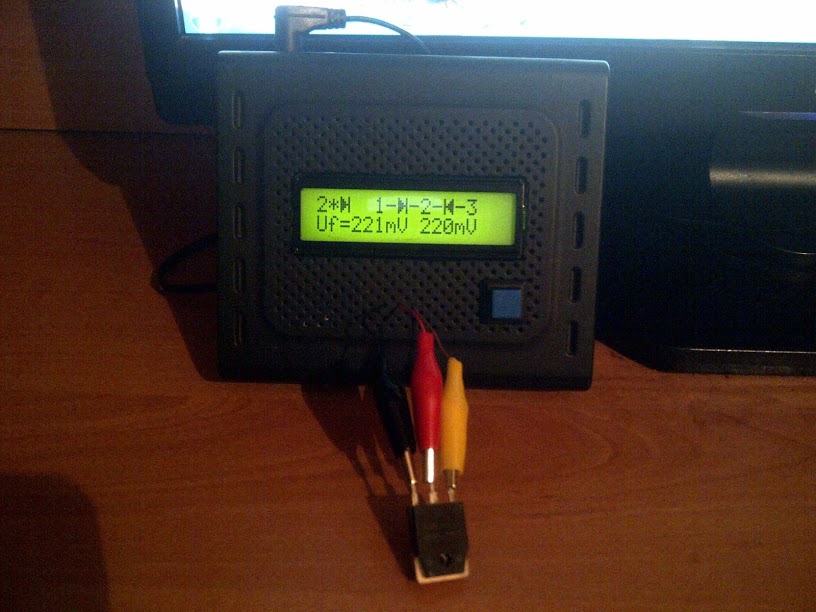

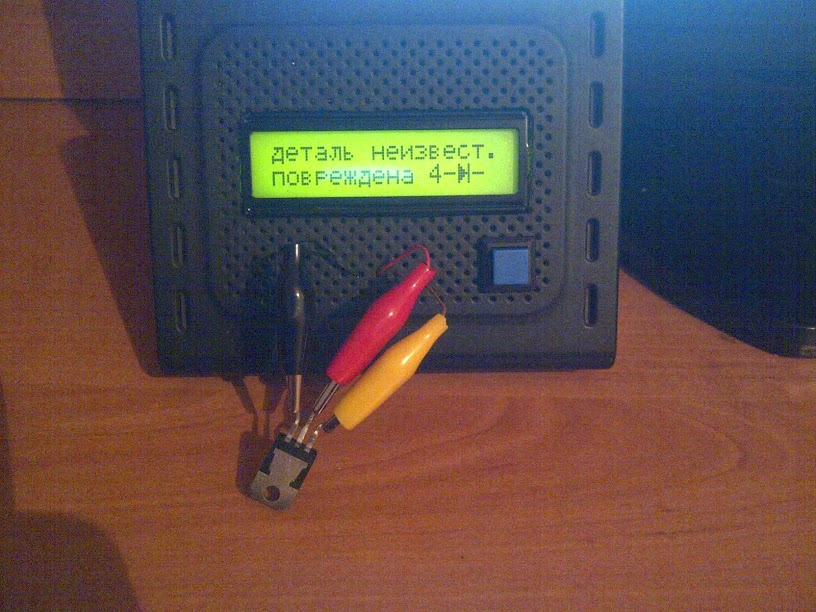

Статус: Offline Весельчак Регистрация: 18.07.14 Сообщений: 129	Тестирование ...
	[^]

~~tolstuj~~	21.02.2015 - 11:52 [ показать ]
Статус: Offline Весельчак Регистрация: 18.07.14 Сообщений: 129	Тест PNP транзистора
	[^]

~~tolstuj~~	21.02.2015 - 11:53 [ показать ]

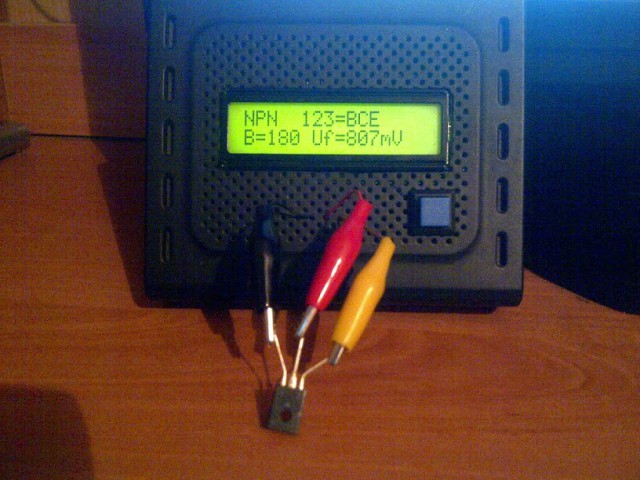

Статус: Offline Весельчак Регистрация: 18.07.14 Сообщений: 129	Тест NPN транзистора
	[^]

~~tolstuj~~	21.02.2015 - 11:53 [ показать ]
Статус: Offline Весельчак Регистрация: 18.07.14 Сообщений: 129	Тест LED
	[^]

~~tolstuj~~	21.02.2015 - 11:54 [ показать ]

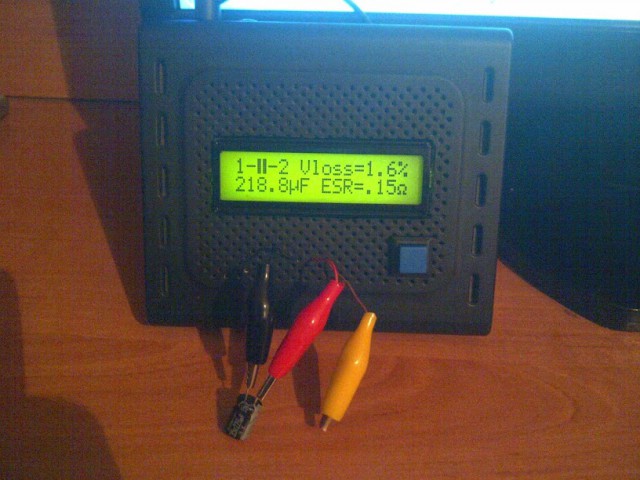

Статус: Offline Весельчак Регистрация: 18.07.14 Сообщений: 129	Тест конденсатора
	[^]

~~tolstuj~~	21.02.2015 - 11:54 [ показать ]

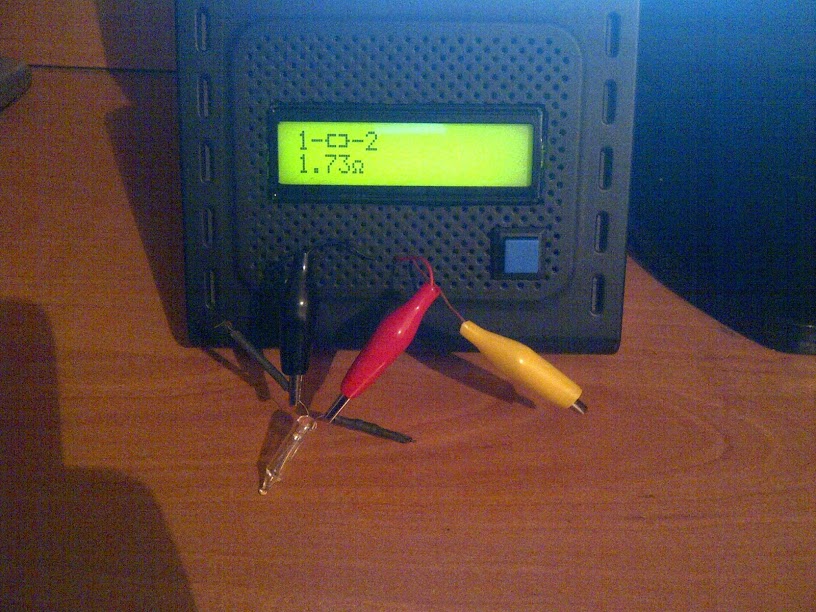

Статус: Offline Весельчак Регистрация: 18.07.14 Сообщений: 129	Тест резистора
	[^]

~~tolstuj~~	21.02.2015 - 11:55 [ показать ]
Статус: Offline Весельчак Регистрация: 18.07.14 Сообщений: 129	Тест лампы накала
	[^]

~~tolstuj~~	21.02.2015 - 11:55 [ показать ]
Статус: Offline Весельчак Регистрация: 18.07.14 Сообщений: 129	Ну а теперь дам ссылку на статью с прошивкой и схемой, для тех кому интересно http://arduino-project.net/tester-poluprovodnikov-arduino/ Это сообщение отредактировал tolstuj - 21.02.2015 - 11:58
	[^]

Dimir	21.02.2015 - 11:59 [ показать ] 53
Статус: Offline Шутник Регистрация: 30.05.14 Сообщений: 32	Это зеленка! Теперь планшет нужно попробовать собрать из домофона ))
	[^]

amatiel	21.02.2015 - 12:04 [ показать ] 12
Статус: Offline Ярила Регистрация: 13.02.12 Сообщений: 5475	А чего уж проводочки на зажимах такие ущербные?
	[^]

Zlobny	21.02.2015 - 12:05 [ показать ] 7
Статус: Offline аццкий кодер Регистрация: 6.05.11 Сообщений: 2021	сильно. нет, правда, сильно. пара вопросов: 1. какой алгоритм подключения крокодилов при тестировании полупроводников? имеется в виду - есть разница, какой щуп на эмиттер-коллектор-базу цеплять, или заложена возможность автоопределения? 2. корпус огроменный - возможно, имеет смысл насадить на него несколько гнезд-клеммников, вроде куска макетной платы? иногда быстрее ткнуть растопыренными ногами в дырки, чем крокодилами цепляться. особенно, если элемент мелкий, и ноги ему гнуть нежелательно близко от корпуса.
	[^]

~~tolstuj~~

21.02.2015 - 12:09

Статус: Offline

Весельчак

Регистрация: 18.07.14
Сообщений: 129

Цитата (amatiel @ 21.02.2015 - 12:04)

А чего уж проводочки на зажимах такие ущербные?

Да нет, нормальные медные производства СССР, просто смотрятся на фото не очень ...

[^]

kdy	21.02.2015 - 12:10 [ показать ] 1
Статус: Offline Ярила Регистрация: 27.01.12 Сообщений: 1533	tolstuj Получилась Вещь! Смета на затраты?
	[^]

dlrex	21.02.2015 - 12:11 [ показать ] 2
Статус: Online Инженегр Регистрация: 24.11.13 Сообщений: 9256	Видел такую схемку - так и не спаял. Надо будет спаять.
	[^]

amatiel	21.02.2015 - 12:14 [ показать ] 1
Статус: Offline Ярила Регистрация: 13.02.12 Сообщений: 5475	tolstuj Индуктивность? Емкость?
	[^]
