Тестер на arduino, создание тестера для полупроводников


Страницы: (5) « Первая ... 3 4 [5]	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

Nexgenerden

22.02.2015 - 14:51

Статус: Offline

Шутник

Регистрация: 17.11.14
Сообщений: 7

Цитата (efgennn @ 21.02.2015 - 14:28)

Скажите пожалуйста , подойдет ли такой дисплей AGM1232G-FL-GBH без изменения прошивки, у меня они есть даром.

Там текстовый дисплей 16 знаков на 2 ряда, а у тебя графика 122 на 32 точки http://www.azdisplays.com/PDF/agm1232g.pdf

[^]

СловоТвердо	22.02.2015 - 18:02 [ показать ] 0
Статус: Offline Весельчак Регистрация: 14.05.13 Сообщений: 123	Доброго дня. Уважаемый ТС, у меня к Вам ряд вопросов. 1. Эта прошивка - Ваша? Есть ли исходник? 2. Каковы минимальные требования по МК? Есть несколько разных МК - хотелось бы применить тот, что попроще (переводить ардуинку жалко, потому буду собирать отдельно). 3. Почему не пересадить контакт со светодиодного пина на другой свободный, чтобы не паять плату? С уважением.
	[^]

bf1648	22.02.2015 - 18:30 [ показать ] 0
Статус: Offline Ярила Регистрация: 27.05.11 Сообщений: 2483	СловоТвердо Самый простой вариант - на Atmega8. На предыдущей странице уже дали ссылку на схему.
	[^]

СловоТвердо	22.02.2015 - 18:43 [ показать ] 0
Статус: Offline Весельчак Регистрация: 14.05.13 Сообщений: 123	bf1648, да, я ту ссылку видел. Но в ней нет упоминания об измерении индуктивности и ёмкости, а в варианте от ТС они есть.
	[^]

~~Ficus~~	22.02.2015 - 18:58 [ показать ] 0
Статус: Offline Ярила Регистрация: 29.04.11 Сообщений: 4358	Зачет! Твердая пятерка тебе, бро! Несколько лет назад видел видео на одном буржуйском сайте. Там один чувак сделал маленького робота-паука, с 6 лапками. Робот умел бегать и даже танцевать. Когда мы увидим нечто подобное от тебя, бро?
	[^]

vlad4651	22.02.2015 - 19:24 [ показать ] 1
Статус: Offline Приколист Регистрация: 23.02.14 Сообщений: 234	Прибор можно делать на МК Atmega8, 168, 328. В зависимости от примененного МК (они различаются объемом памяти) есть возможность записать программу с бОльшими возможностями. У Atmega8 они минимальны, у Atmega328 максимальны. По ссылке на схему на предыдущей странице возможности максимальные, в том числе измеряет индуктивности и ёмкости. Это сообщение отредактировал vlad4651 - 22.02.2015 - 19:27
	[^]

unclesem

22.02.2015 - 21:28

Статус: Offline

Ярила

Регистрация: 28.07.10
Сообщений: 5520

на самом деле это тот случай, когда именно ардуина - никак не упала вообще. там мега 328, жменька резисторов, стабилизатор напряжения типа 7805 и дисплей. ну и в принципе всё. кому лень/нет возможности делать нормальную плату - собирает на такой же макетке но на дип-элементах, либо заказывает готовую плату, коих немеряно. нахрена перелопачивать готовый проект под ардуину - не понимаю.

и да, в максимальном варианте этот тестер меряет ВСЁ - и индуктивность, и емкость, и ESR, и стабилитроны даже (но тут дополнительная обвязка нужна)

сам тестер - штука для любого радиолюбителя архиполезная, применение ардуины тут считаю необоснованным.

Добавлено в 21:36

Цитата (СловоТвердо @ 22.02.2015 - 18:43)

bf1648, да, я ту ссылку видел. Но в ней нет упоминания об измерении индуктивности и ёмкости, а в варианте от ТС они есть.

ключевые слова "транзистортестер маркуса" ;) тут масса вариантов. в "классическом" варианте - мега328, плюс обвязка для стабилитронов и для лития если не хочется крону ставить. это для дисплея 1602. для более других дисплеев ставят более другие контроллеры, но ИМХО 1602 более чем достаточно.

в других вариантах добавляют как правило "рюшечки", типа графического изображения элементов. как по мне - нафиг нужно. но могу оправдать его использование в случае необходимости уместить в малые габариты, в частности там в ветке собрали данный мегадевайс в корпусе чуть больше спичечного коробка. это очень круто, я считаю.

[^]

~~tolstuj~~

22.02.2015 - 22:57

Статус: Offline

Весельчак

Регистрация: 18.07.14
Сообщений: 129

Цитата (unclesem @ 22.02.2015 - 21:28)

Цитата (СловоТвердо @ 22.02.2015 - 18:43)

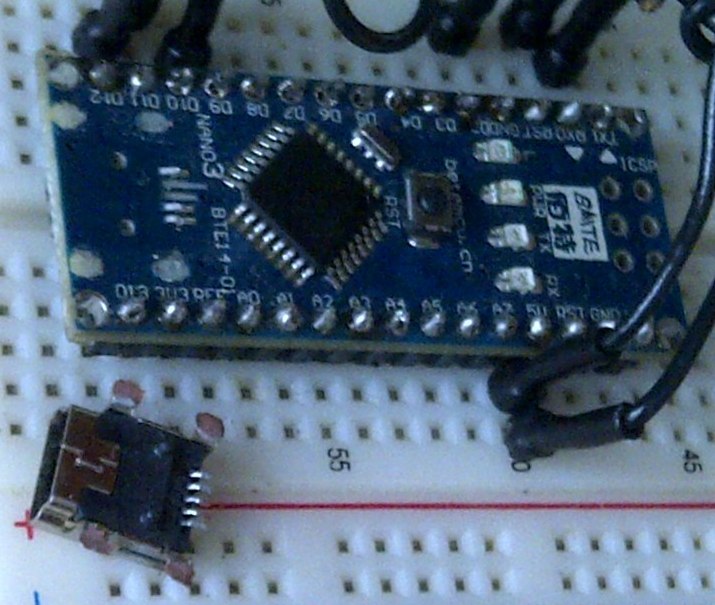

Никого не заставляю делать на ардуинке, но у меня просто была одна, которую сын отремонтировал ( оторвал miniUSB с дорожками), + там и диод защитный раньше перегорел, а я запаял перемычку ... Можно сказать что ардуинка отжила свое, но что бы не выбрасывать я решил сделать тестер ... ( тем более что их цена в Китае до 3 баксов ))))))

[^]

Jove	23.02.2015 - 13:47 [ показать ] 0
Статус: Offline бомж Регистрация: 30.07.13 Сообщений: 801	Не очень крутой тестер. Вот запилили бы прошивочку под такой девайс.
	[^]

vlad4651	23.02.2015 - 15:02 [ показать ] 2
Статус: Offline Приколист Регистрация: 23.02.14 Сообщений: 234	Это то же самое, только другой дисплей, прошивку другую залить, а схема во всех случаях примерно одинаковая. Это сообщение отредактировал vlad4651 - 23.02.2015 - 15:29
	[^]

farispaces	26.02.2015 - 01:48 [ показать ] 0
Статус: Offline Весельчак Регистрация: 9.05.13 Сообщений: 132	А можно у Вас готовый заказать за денежку, или бартер на рыбку или икорку?
	[^]

violettanih	5.04.2015 - 14:59 [ показать ] 0
Статус: Offline Шутник Регистрация: 5.04.15 Сообщений: 13	пытаюсь собрать такой тестер, но что-то не получается. заливаю прошивку после этого все знакоместа экрана черные. Экран подключен правильно, проверяла скетчем Liquid Crystal из инсталяции ардиуно. Как разобраться -- непонятно. Были бы исходники было бы легче. использую arduino nano v 3.0 экран подключаю по схеме, те D0->D4 D1->D5 D2->D6 D3->D7 D4->Reset D5->Enable прошивка выполняется успешно и для eeprom и для hex. Это сообщение отредактировал violettanih - 5.04.2015 - 15:28
	[^]

violettanih	6.04.2015 - 18:47 [ показать ] 0
Статус: Offline Шутник Регистрация: 5.04.15 Сообщений: 13	http://www.mikrocontroller.net/articles/AVR_Transistortester здесь все исходники.
	[^]

Nexgenerden

11.04.2015 - 21:51

Статус: Offline

Шутник

Регистрация: 17.11.14
Сообщений: 7

Цитата (violettanih @ 6.04.2015 - 18:47)

http://www.mikrocontroller.net/articles/AVR_Transistortester
здесь все исходники.

А вот если сделать вывод на стандартный дисплей 1602 через переходник I2C, вот это была бы тема. Тем более не мне вам рассказывать про полезность свободных портов)))

[^]

violettanih	12.05.2015 - 19:45 [ показать ] 0
Статус: Offline Шутник Регистрация: 5.04.15 Сообщений: 13	в описании по ссылке вроде есть такой вариант. но это законченный прибор и сильно много ног на нем уже не нужно. так что spi или даже стандартное подключение liquidcrystal тоже норм.
	[^]

240880	31.05.2015 - 12:48 [ показать ] 0
Статус: Offline Шутник Регистрация: 28.05.15 Сообщений: 1	Подскажите, без программатора, в ардуино уно как можно залить hex и eep файлы, через штатный USB порт?
	[^]

~~tolstuj~~

3.06.2015 - 10:01

Статус: Offline

Весельчак

Регистрация: 18.07.14
Сообщений: 129

Цитата (240880 @ 31.05.2015 - 12:48)

Подскажите, без программатора, в ардуино уно как можно залить hex и eep файлы, через штатный USB порт?

нет

[^]

MedAleks	28.08.2015 - 17:39 [ показать ] 0
Статус: Offline Шутник Регистрация: 28.08.15 Сообщений: 2	Полезный прибор. Собрал, но у меня вместо многих русских букв - кракозябры... С латиницей всё нормально. Ни у кого не было таких проблем? Может можно сделать такую же прошивку, но с надписями на транслитерации или по английски?
	[^]

MedAleks	28.08.2015 - 18:56 [ показать ] 0
Статус: Offline Шутник Регистрация: 28.08.15 Сообщений: 2	И кстати, что мешает использовать встроенный в Arduino Nano преобразователь напряжения? Там ведь при замерах не такая уж большая будет нагрузка на него?
	[^]

KazakOFF64	19.09.2015 - 22:46 [ показать ] 0
Статус: Offline Шутник Регистрация: 19.09.15 Сообщений: 1	tolstuj, а есть исходники проекта? а то ссылка на сайт недоступна Это сообщение отредактировал KazakOFF64 - 19.09.2015 - 22:47
	[^]

~~tolstuj~~

11.11.2015 - 23:19

Статус: Offline

Весельчак

Регистрация: 18.07.14
Сообщений: 129

Цитата (KazakOFF64 @ 19.09.2015 - 22:46)

tolstuj, а есть исходники проекта? а то ссылка на сайт недоступна

уже доступна

[^]
