1. Итак. Получили мы тут заказ.
Надо: Машинку олдскулл, чтоб фары светились, колёса крутились, руль вертелся и разворачивалась на месте при помощи тягловой силы...

Что платим: Лучше даром.

Yap 24.04.2026 - 03:33

Продам слона • На сайте 21 год

2. Директор вручил мне модельку в масштабе 1:43 и сказал - Впирёд!!! (Фотка).

3. Ну что делать - перерыл инэт нашол похожие машинки (низкополигональные) в 3D. Жаль, что перед и зад принадлежали разным. Взял и скомпоновал - получилось это. Фотка

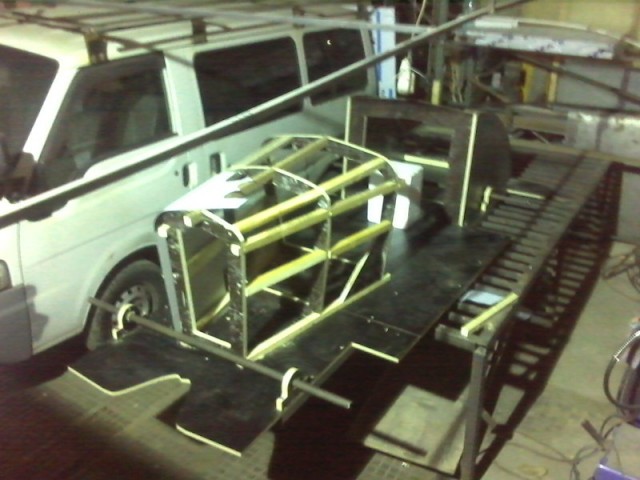

4. Таакк... Комп вариант есть... Мной разработаны чертежи... В планах использовать супер современные технологии... Алюминий.... Шеф сказал - Не.. Не пойдет. Пилите вон тот ящик! Ок. ( ( Хорошо хоть фанера "финская"). При помощи (лобзика) станка, и почти топора...
(фоткал сначала на лобзик, потом на дрель и иногда на станок)

5. Примерка новых технологий. А Гнётся ли композит ? ))) Я был очень против фанеры.... (фото)
На осях подшипники.

6. Задача - Разработать скамеечку! Сказано - распилено - собирается! ) Внизу несущая рама и поворотные колёсики для "тягловой" силы... Также присутствует моторчик с цепной передачей на ось (сзади та же конструкция).

7. Вот! )) Передок обшит по передовым технологиям! ))) Попутно сделаны ступицы.

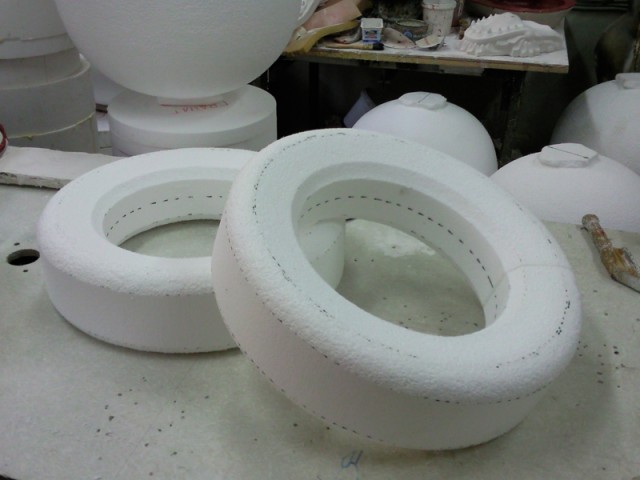

8. Ну пока там мастерится - мы к колёсам... Сначала хотели б/у повесить, но инерция при остановки двигателя срывала шестерёнки... Поэтому сделали из пеноплста. (Подробнее об обработке пенопласта в этой http://www.yaplakal.com/forum11/st/0/topic...0#entry10362826 теме) Это чтоб вопросов потом меньше было...

9. Колёса 1

10. Колёса 2

11. Колёса 3. С дисками из нержи!!! ))

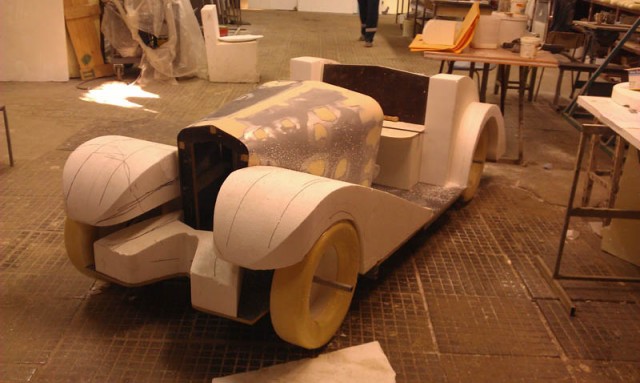

12. Вырезаются детальки экстерьера.... Видите линии? Это опять наш скульптор! )) Я, наверное, самый не любимый людь у него! )))

13. Во! После скульптора... ) 1

14. Во! После скульптора... ) 2

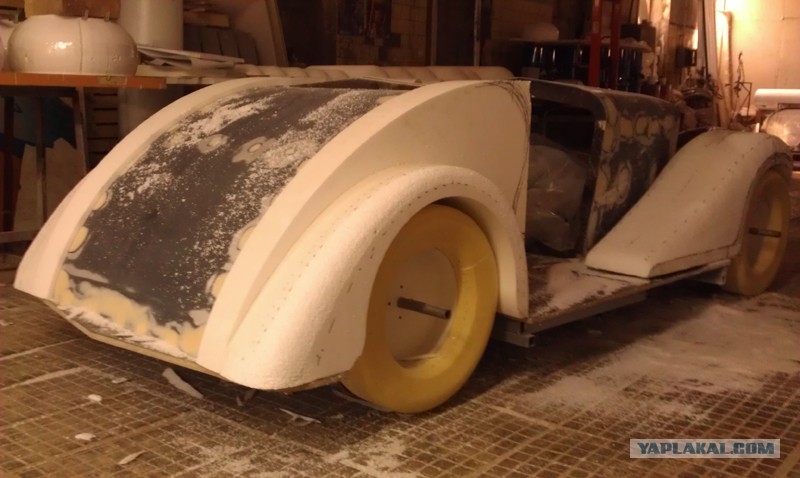

15. Далее процесс описанный уже выше... 1

16. Далее процесс описанный уже выше... 2 Попутно разработана и сделана решётка радиатора и зашпаклёвано всё...

17. Примерно так.

18. Всё покрашено. Начинаем электрику.. Задние фонари и подсветка задних арок.

19. Передние арки и решётка.

20. Фары, бампер, гудки , стекло.

21. Проверка.

22. Украшательство.

23. Чего то не хватает... А!!! Руля! ))) (Взят от старой машины и декорирован. Крутится на трубке.

24. Трубки. Газоотводные...

25. Приделали 5е колесо...
