Бурная подготовка Третьего рейха ко Второй мировой войне придала мощный толчок развитию германской автомобильной промышленности. Поначалу пёстрый парк военизированных легковушек состоял из 55 базовых машин, но в 1939-м в целях наведения порядка в автомобильном хозяйстве Вермахта его сократили до 30 простейших армейских автомобилей, известных как «кюбельвагены»...

Будет 32 картинки и текст via ©

Кюбельвагены: армейские внедорожники Вермахта от BMW, Mercedes-Benz, VW и не только

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Beard74
15.07.2020 - 11:04
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 9989
Одной из особенностей немецкой военной автотехники являлось создание на базе обычных заднеприводных легковушек принципиально нового класса максимально упрощенных военных машин для доставки солдат, патрулирования, разведки, штабных целей и буксировки лёгких пушек.

За характерную форму открытого кузова, напоминавшую ковшик, лоханку или ванну, они получили официальное наименование Kübelwagen, то есть «автомобиль-лоханка» или «ванна на колесах». Кроме того, кюбельвагены имели стандартизованную военную аббревиатуру Kfz (Kraftfahrzeuge) – «автомобиль», а в зависимости от назначения и комплектации получали дополнительные цифровые индексы.

Один из первых кюбельвагенов Hanomag 4/20PS на прокладке кабеля связи. На заднем плане – грузовик Henschel 33D1. 1932 год

Кюбельвагены: армейские внедорожники Вермахта от BMW, Mercedes-Benz, VW и не только

[^]
Beard74
15.07.2020 - 11:05
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 9989
Простейший кюбельваген DKW Sonderklasse с 25-сильным двухтактным моторчиком V4 для немецкой полиции. 1934 год

Кюбельвагены: армейские внедорожники Вермахта от BMW, Mercedes-Benz, VW и не только

[^]
Beard74
15.07.2020 - 11:05
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 9989
Обычно на кюбельвагенах вместо дверей имелись открытые боковые проёмы, позволявшие солдатам оперативно садиться в машину или покидать её, но более тяжёлые версии снабжалиcь короткими распашными дверками. В кузовах устанавливали откидные лобовые стёкла, багажники для амуниции и стойки для оружия, столики для карт, места для пулемётов, ёмкости для боеприпасов и радиостанции.

Одним из самых известных кюбельвагенов был длиннобазный 60-сильный автомобиль Adler 3Gd с воинственным тевтонским орлом на эмблеме, вездеходными шинами с цепями противоскольжения и двумя боковыми «запасками», способный буксировать лёгкую пушку и развивать скорость до 80 км/ч. До 1940 года их изготовили 6,4 тысячи единиц.

Тяжелый кюбельваген Adler 3Gd в исполнении Kfz.12 с открытым пятиместным кузовом. 1936–1940 гг.

Кюбельвагены: армейские внедорожники Вермахта от BMW, Mercedes-Benz, VW и не только

[^]
Beard74
15.07.2020 - 11:06
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 9989
В годы бурной милитаризации вооруженные силы Германии обслуживали стандартные и даже спортивные легковушки BMW с открытыми кузовами вместимостью от двух до пяти мест, приспособленные для установки радиостанции или пулемёта. Их базой являлись серийные модели 303, 309 и 315 с двигателями мощностью 22-34 силы. В общей сложности было собрано 300 кюбельвагенов марки BMW.

Кюбельваген BMW-315 с рядным шестицилиндровым мотором в 34 силы и сиденьями ковшового типа. 1934–1936 гг.

Кюбельвагены: армейские внедорожники Вермахта от BMW, Mercedes-Benz, VW и не только

[^]
Beard74
15.07.2020 - 11:06
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 9989
Фирма Wanderer входила в число ведущих изготовителей штабных машин разных классов, отличавшихся обтекаемыми внешними формами и короткими ступеньками на каждый ряд сидений. В середине 30-х она выпускала модель W22 среднего класса с 40-сильным мотором, а в 1937-1939 годах собирала более мощный вариант W23S с передней независимой подвеской, узким кузовом спортивного стиля и непривычными для военных машин объёмными крыльями.

62-сильный кюбельваген Wanderer W23S с низкорамной несущей платформой и 20-дюймовыми колесами. 1937–1939 гг.

Кюбельвагены: армейские внедорожники Вермахта от BMW, Mercedes-Benz, VW и не только

[^]
Beard74
15.07.2020 - 11:07
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 9989
В 1930-е корпорация Daimler-Benz выпускала широкую гамму кюбельвагенов Mercedes-Benz, базировавшихся на шасси массовых легковых машин серий 290, 320, 340 (ССЫЛКА статья № 251 «Неприметные автомобили Великой войны»). Кроме них в 1936-1940 годах в её программу входили специальные кюбельвагены 320WK и 340WK с шестицилиндровыми двигателями мощностью 78 и 80 л.с.

Один из наиболее известных кюбельвагенов Mercedes-Benz 320WK на базе легковой машины серии 320. 1936-1939 гг.​

Кюбельвагены: армейские внедорожники Вермахта от BMW, Mercedes-Benz, VW и не только

[^]
Beard74
15.07.2020 - 11:07
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 9989
Один из наиболее известных кюбельвагенов Mercedes-Benz 320WK на базе легковой машины серии 320. 1936-1939 гг.​

Кюбельвагены: армейские внедорожники Вермахта от BMW, Mercedes-Benz, VW и не только

[^]
Beard74
15.07.2020 - 11:08
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 9989
Их оборудовали глухими тентами с окошками, боковыми дверными проёмами, короткими съёмными дверями и дисковыми колёсами с грузовыми 20-дюймовыми шинами. В общей сложности за тот период собрали свыше четырёх тысяч таких машин.

Самый крупный кюбельваген Вермахта Mercedes-Benz 340WK с боковыми дверями, выпущенный в 42 экземплярах. 1939-1940 гг.

Кюбельвагены: армейские внедорожники Вермахта от BMW, Mercedes-Benz, VW и не только

[^]
Beard74
15.07.2020 - 11:08
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 9989
Восстановленный штабной кюбельваген Mercedes-Benz 320WK на фестивале старинной военной автотехники


Кюбельвагены: армейские внедорожники Вермахта от BMW, Mercedes-Benz, VW и не только

[^]
Beard74
15.07.2020 - 11:09
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 9989
Одним из немногих кюбельвагенов массового изготовления был вариант Mercedes-Benz 170VK, выпущенный в количестве 19 тысяч экземпляров. Он базировался на шасси легковой модели 170V с мотором в 38 сил, независимой подвеской всех колес и Х-образной рамой из труб овального сечения.

Лёгкий кюбельваген Mercedes-Benz 170VK в исполнении Kfz.2 с радиостанцией на заднем сиденье. 1938-1942 гг.​

Кюбельвагены: армейские внедорожники Вермахта от BMW, Mercedes-Benz, VW и не только

[^]
Beard74
15.07.2020 - 11:09
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 9989
Лёгкий кюбельваген Mercedes-Benz 170VK в исполнении Kfz.2 с радиостанцией на заднем сиденье. 1938-1942 гг.​

Кюбельвагены: армейские внедорожники Вермахта от BMW, Mercedes-Benz, VW и не только

[^]
Beard74
15.07.2020 - 11:10
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 9989
Разные версии предлагались в открытых трёх- или четырёхдверных исполнениях с характерной приподнятой задней частью кузова с багажником, распашными дверями и надставными рамами боковых окон. Выпуск этой машины продолжался до 1942 года, когда все остальные кюбельвагены уже были сняты с производства.

Отреставрированный трёхдверный штабной автомобиль Mercedes-Benz 170VK образца 1938 года с радиостанцией

Кюбельвагены: армейские внедорожники Вермахта от BMW, Mercedes-Benz, VW и не только

[^]
Beard74
15.07.2020 - 11:10
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 9989
Одним из самых маленьких кюбельвагенов был доработанный трёхместный вариант Opel Р4 на 23-сильном шасси с кузовом без боковин и радиостанцией. Он предназначался для дорожной военной полиции и поступал в болгарскую армию. Автомобиль весил всего лишь 600 килограммов и развивал скорость 85 км/ч. Параллельно с ним в производстве находилась военизированная легковушка Super-6 с рядной 55-сильной «шестёркой», достигавшая 115 км/ч.

Лёгкая полицейская машина Opel P4 с радиостанцией на заднем сиденье

Кюбельвагены: армейские внедорожники Вермахта от BMW, Mercedes-Benz, VW и не только

[^]
Beard74
15.07.2020 - 11:10
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 9989

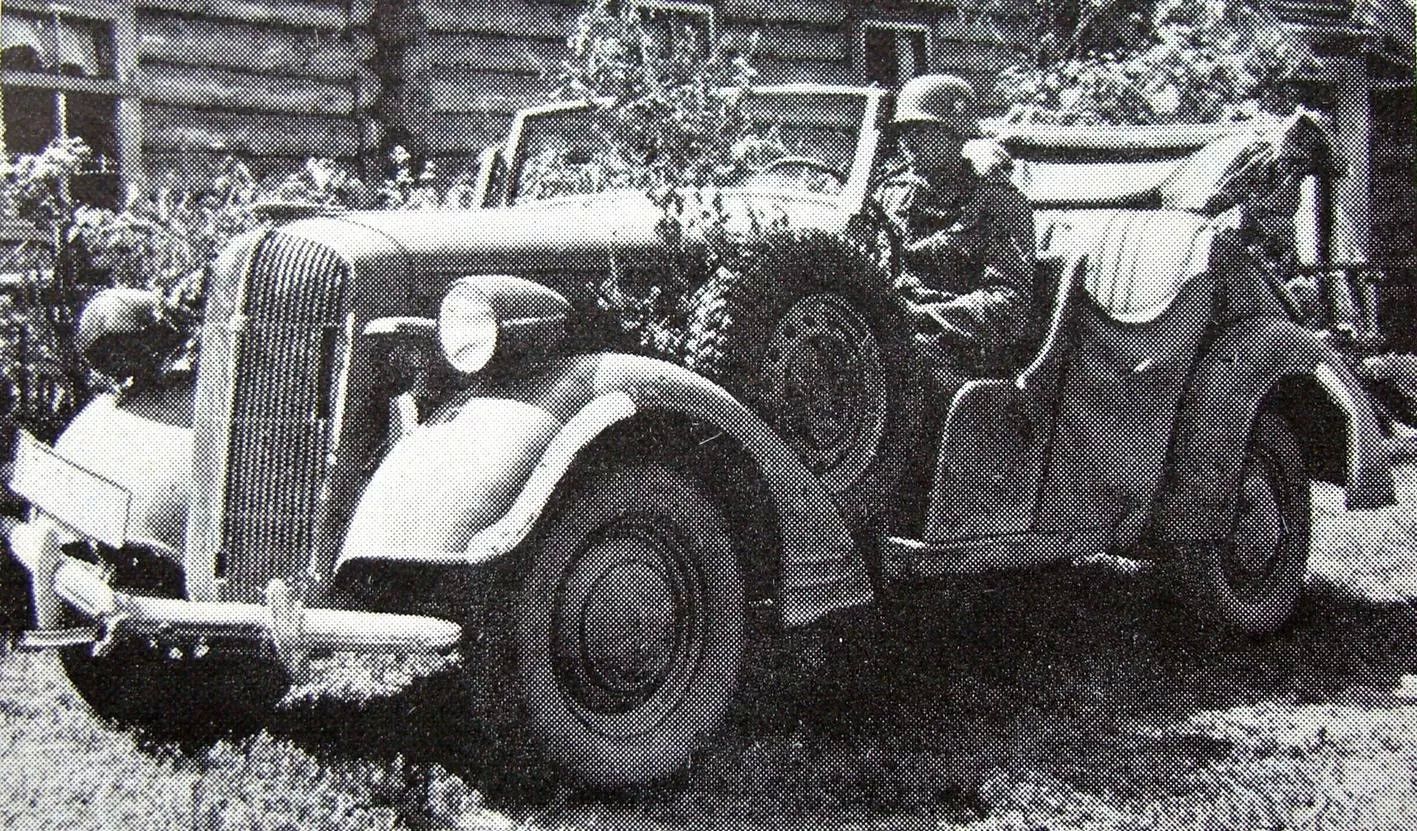

Четырёхместный кюбельваген Opel Super-6 в оккупированном Крыму

Кюбельвагены: армейские внедорожники Вермахта от BMW, Mercedes-Benz, VW и не только

[^]
Beard74
15.07.2020 - 11:11
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 9989
Фирма Horch специализировалась на самых мощных и дорогих легковых машинах высокого класса. Для военных нужд она выпускала удлиненный кюбельваген 830R с двигателями V8 мощностью 62 и 70 л.с.

Открытый Horch 830R в исполнении Kfz.16 с приспособлением для прокладки телефонного кабеля. 1934-1937 гг.

Кюбельвагены: армейские внедорожники Вермахта от BMW, Mercedes-Benz, VW и не только

[^]
Beard74
15.07.2020 - 11:11
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 9989
Тяжёлый пятиместный кюбельваген Horch 830R с 70-сильным двигателем V8 и 20-дюймовыми вездеходными шинами. 1937 год

Кюбельвагены: армейские внедорожники Вермахта от BMW, Mercedes-Benz, VW и не только

[^]
Beard74
15.07.2020 - 11:12
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 9989
На нём монтировали упрощенные открытые кузова без боковин и дверей вместимостью от двух до пяти человек с брезентовыми фартуками и багажником на месте задних сидений. В их комплектацию входили крепления для стрелкового оружия, канистры на подножках, шанцевый инструмент, отсеки для амуниции, специальные шины и буксирные крюки.

Открытый штабной кюбельваген Horch 830R во главе мотоциклетной роты Вермахта. 1940 год

Кюбельвагены: армейские внедорожники Вермахта от BMW, Mercedes-Benz, VW и не только

[^]
Beard74
15.07.2020 - 11:12
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 9989
В военной программе фирмы Stoewer («Штёвер») главным кюбельвагеном была модель M12RW, выполненная на стандартном легковом шасси М12 с рядным восьмицилиндровым мотором мощностью 60 л.с. Она снабжалась открытым кузовом с тентом и задним ящиком-багажником для амуниции и снаряжения. Её скорость достигала 90 км/ч, выпущенное количество – 569 единиц.

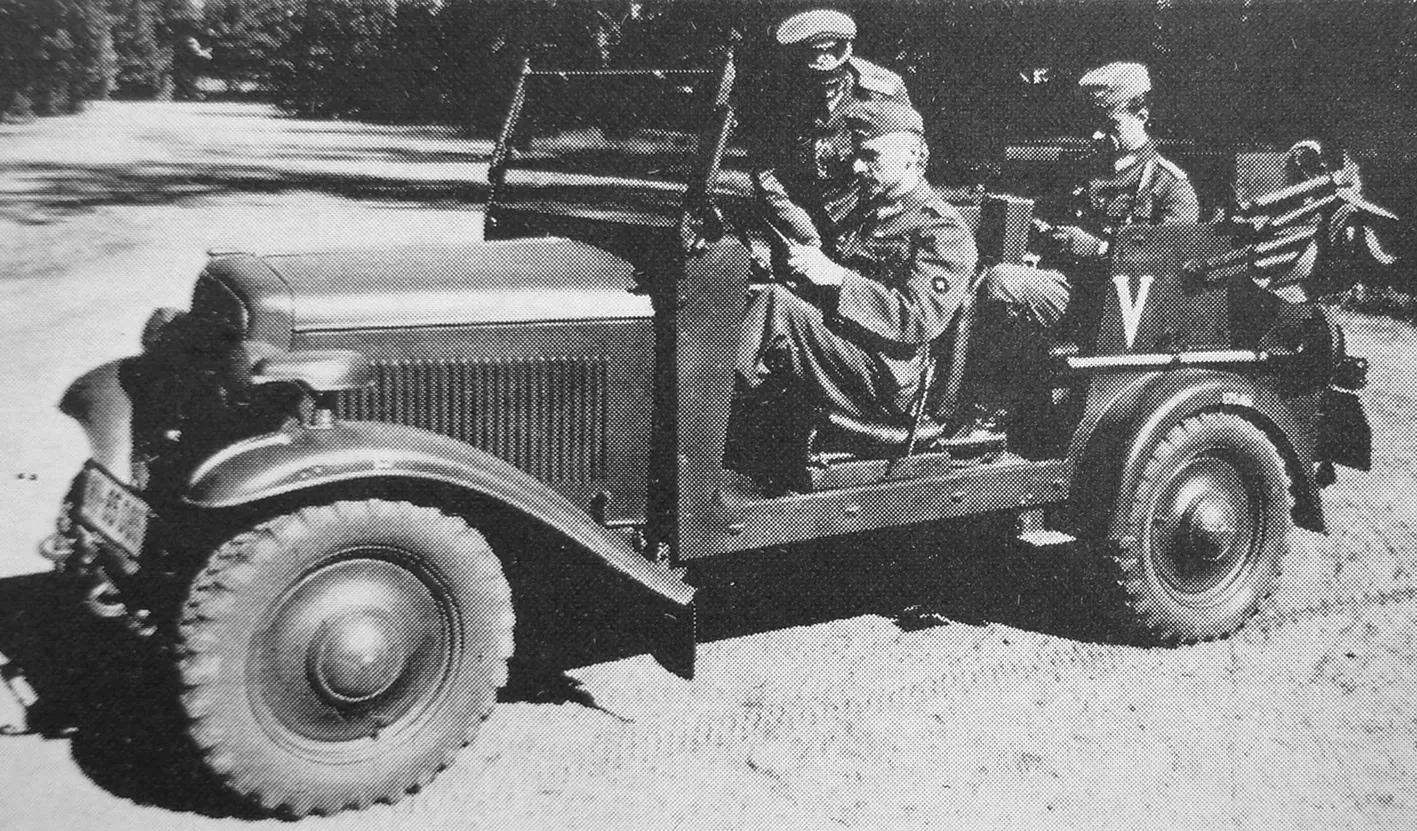

Кюбельваген Stoewer M12RW германских ВВС с четырёхместным кузовом и вместительным багажником. 1935-1936 гг.

Кюбельвагены: армейские внедорожники Вермахта от BMW, Mercedes-Benz, VW и не только

[^]
Beard74
15.07.2020 - 11:13
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 9989
На практике большинство кюбельвагенов не удовлетворяли военных. К их недостаткам относились крайне плохая проходимость на местности, недостаточная мощность, слабая конструкция шасси и невысокий пробег до ремонта (10 тыс. км). С началом активных боевых действий Германии эти машины начали снимать с производства, хотя они прослужили еще несколько лет.

Кюбельвагены Volkswagen
В 1940 году на смену рядовым кюбельвагенам пришла новая армейская заднемоторная машина Volkswagen-82 («Фольксваген», сокращенно VW-82) с открытым угловатым кузовом, которая со временем превратилась в самый известный и распространенный германский лёгкий штабной и разведочный автомобиль.

Лёгкий кюбельваген Volkswagen-82 принципиально новой конструкции, соперничавший с американским «Виллисом»

Кюбельвагены: армейские внедорожники Вермахта от BMW, Mercedes-Benz, VW и не только

[^]
Beard74
15.07.2020 - 11:14
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 9989
История военного «Фольксвагена» была тесно связана с созданием массовой легковой машины Volkswagen-38, известной как «Народный автомобиль». Её разработку Гитлер поручил конструктору Фердинанду Порше, который уже занимался проектированием будущих кюбельвагенов. В марте 1939-го он построил один из первых прототипов Porsche-62 или Volkswagen-62 с упрощенным кузовом и дорожными 18-дюймовыми шинами, обеспечивавшими весьма высокий дорожный просвет.

Предшественник «Фольксвагена-82» – низкопрофильный прототип Volkswagen-62 с несущим основанием. 1939 год

Кюбельвагены: армейские внедорожники Вермахта от BMW, Mercedes-Benz, VW и не только

[^]
Beard74
15.07.2020 - 11:14
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 9989
До войны наладить массовый выпуск «народных легковушек» не удалось, и ещё недостроенный одноименный завод был перепрофилирован под выпуск военной машины VW-82. Пробный образец появился зимой 1940-го, опытные версии прошли испытания летом. Их серийный выпуск начался в ноябре, а 20 декабря с конвейера сошла пятитысячная машина.

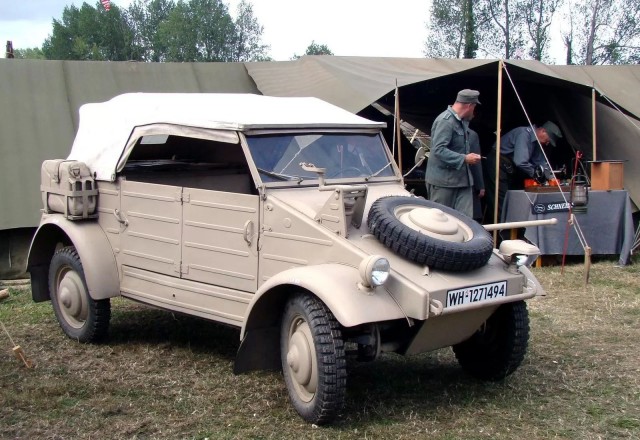

Предсерийный прототип армейского автомобиля Volkswagen-82 для массового производства. 1940 год

Кюбельвагены: армейские внедорожники Вермахта от BMW, Mercedes-Benz, VW и не только

[^]
Beard74
15.07.2020 - 11:15
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 9989
Её главными техническими особенностями являлись оппозитный однолитровый четырехцилиндровый двигатель воздушного охлаждения мощностью 23,5 л.с. с двумя парами противоположных цилиндров. С марта 1943-го применялся 1,1-литровый мотор в 25 сил. Базой автомобиля служило несущее основание с гладким днищем вместо лонжеронной рамы. На нём монтировали независимую рычажно-торсионную подвеску, шестеренчатые колёсные редукторы и самоблокирующийся межколёсный дифференциал, увеличивавшие крутящий момент и повышавшие проходимость.

Серийный Volkswagen-82 для Военно-воздушных сил Германии в базовом исполнении Kfz.1. 1942 год

Кюбельвагены: армейские внедорожники Вермахта от BMW, Mercedes-Benz, VW и не только

[^]
Beard74
15.07.2020 - 11:15
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 9989
Кузова получили короткие боковые полудвери, открывавшиеся в разные стороны, пологий клиновидный передок с креплением для запасного колеса и плоский задок с крышкой моторного отсека. Рама лобового стекла откидывалась вперед, а при раскладывании тента в оконные проёмы вставляли рамки со стёклами. Запасные канистры с бензином или водой помещались над моторным отсеком, а шанцевый инструмент развешивался на свободных поверхностях кузова.

Заднемоторный 25-сильный патрульный автомобиль VW-82 в многоцелевом исполнении Kfz.1

Кюбельвагены: армейские внедорожники Вермахта от BMW, Mercedes-Benz, VW и не только

[^]
Beard74
15.07.2020 - 11:16
Статус: Online


бородат не по годам

Регистрация: 25.04.11
Сообщений: 9989
Все машины комплектовали в нескольких военных исполнениях: базовый многоцелевой четырёхместный вариант, трёхместная машина с радиостанцией, разведывательный автомобиль и полевая мастерская, отличавшиеся друг от друга компоновкой кузова и комплектацией. Все имели колесную базу 2400 мм, весили 725 кг и развивали скорость 80 км/ч.

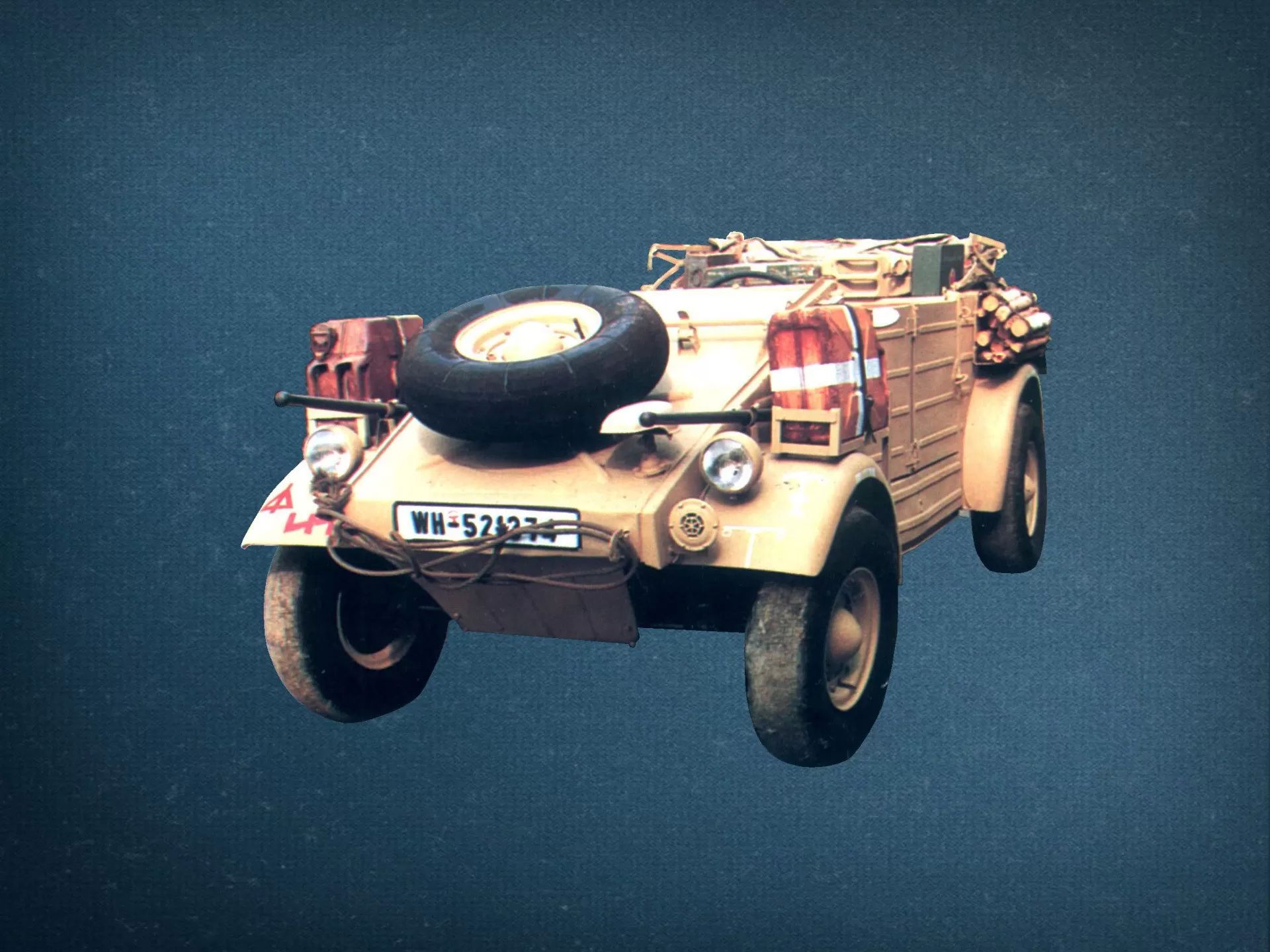

«Колониальный» 25-сильный Volkswagen-82 на широкопрофильных шинах для Африканского корпуса. 1944 год
