Ремонтируем блок управления двигателем ниссан


Страницы: (5) 1 [2] 3 4 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

unclesem

13.09.2017 - 11:44

Статус: Offline

Ярила

Регистрация: 28.07.10
Сообщений: 5520

Цитата (ruslan3967 @ 13.09.2017 - 11:41)

Если там антифриз брызжет то неплохо бы залачить это всё?

антифриз брызжет на регулятор оборотов. там внутри из-за этого что-то иногда коротит - и из-за этого дохнет микросхема в блоке управления. так что тут лачить ничего не нужно ;)

[^]

unclesem

13.09.2017 - 11:45

Статус: Offline

Ярила

Регистрация: 28.07.10
Сообщений: 5520

Цитата (Djabai @ 13.09.2017 - 11:41)

Молодец конечно, но:
STA509A, Матрица из 4-х MOSFET транзисторов, 52В, 3А [SIP-10]
Артикул 45062
Наличие:В наличии

Показать остатки в магазинах
Интернет цена:
360.80 p
Розничная цена: 451.00 p
ВНИМАНИЕ! "зелёные" цены действительны при покупке в интернет-магазине.
В розничных магазинах и для юр. лиц действуют "красные" цены.

В наличии.Челябинск.

до Челябы мне еще дальше чем до Москвы. в Бресте чипа-дипа нету. если микруха есть в наличии - несомненно нефиг и думать о каком-то колхозе.

[^]

unclesem

13.09.2017 - 11:47

Статус: Offline

Ярила

Регистрация: 28.07.10
Сообщений: 5520

Цитата (RVstrax @ 13.09.2017 - 11:42)

ну для первого раза ,я бы сказал даже очень ни чего ,идеал.
Зачастую работу видал и делал просто навесной монтаж либо макетки все ,(смысл конечно заморачиваться с фоторезистом ,просто его трата,Но тут человек по ходу дела просто сделал качественно,за одно отрабатывал технологию на самом простом)
Удачи в радиолюбительстве и мешок зелени

спасибо! да, по сути отрабатываю технологию. раз это не первый, платы делаю фоторезистом давно, но тут и лампа новая, и маской вот начал заморачиваться только совсем недавно. да и паять с маской всё же гораздо удобнее.

[^]

unclesem

13.09.2017 - 11:48

Статус: Offline

Ярила

Регистрация: 28.07.10
Сообщений: 5520

Цитата (aaabbbccc @ 13.09.2017 - 11:43)

Прокладка корпуса дроссельной заслонки должно меняться по регламенту, не реже раза в год. Достаточно менять ее вовремя и эта проблема эсэров, куджеев вас не настигнет.
Еще достаточно притереть корпус дроссельной на мелкой наждачке на листе стекла и за счет уменьшения посадочной канавки под прокладку отодвигается регламент.
Цена прокладки рублей 150.

притёр и поставил на герметик. понимаю, что герметик не то, да и фиг с ним.

[^]

AlHighlander	13.09.2017 - 11:49 [ показать ] 2
Статус: Offline Ярила Регистрация: 16.01.13 Сообщений: 27364	Почём душу дьяволу продал? Простым смертным это не доступно! Нереально круто!
	[^]

RVstrax	13.09.2017 - 11:49 [ показать ] 1
Статус: Offline Ярила Регистрация: 24.10.10 Сообщений: 14370	unclesem а кто то с паяльником не умеет работать,тому ремонт блока зачастую дороже выйдет ))2 -3 раза Так что норм ,есть желание сделать самому,качественно и красиво,на цену не смотришь ,можно сделать дешево,можно дороже ,но тут сам момент перекроет все.Сделал сам!
	[^]

raftman	13.09.2017 - 11:49 [ показать ] 1
Статус: Offline #Супернатурал Регистрация: 6.11.15 Сообщений: 1142	такие мороки только ради серии можно мутить. на поток решил поставить процесс?
	[^]

kon4550	13.09.2017 - 11:51 [ показать ] 2
Статус: Offline бабай-хохотун Регистрация: 24.09.11 Сообщений: 2256	Чувак, ты суреркрут!
	[^]

ruslan3967

13.09.2017 - 11:51

Статус: Offline

Ярила

Регистрация: 5.08.14
Сообщений: 11008

Цитата (unclesem @ 13.09.2017 - 12:44)

Цитата (ruslan3967 @ 13.09.2017 - 11:41)

Если там антифриз брызжет то неплохо бы залачить это всё?

Понял, я думал льёт прямо в блок.
у меня на 21093 в блок заливало, конструктивно так умно сделано.
Тогда пердохранитель на регулятор навесить чтобы токи не превышали.

[^]

NMNH	13.09.2017 - 11:52 [ показать ] 1
Статус: Offline Ярила Регистрация: 9.08.13 Сообщений: 6054	Не специалист в этом, поэтому смотрится как какое-то колдунство.. Уважаю ) А откуда понимание как был устроен "задымившийся" контроллер и как сделать аналог, по "даташиту", могу предположить?
	[^]

RVstrax

13.09.2017 - 11:53

-1

Статус: Offline

Ярила

Регистрация: 24.10.10
Сообщений: 14370

Цитата (raftman @ 13.09.2017 - 11:49)

такие мороки только ради серии можно мутить. на поток решил поставить процесс?

да почему? человек просто отрабатывал технологию.Тут проводники и корпуса большие ,вот он и заморочился.
Было бы прикольно если бы он пытался смд монтаж чипов (128 ножек)сразу печатать и запарывать .
А тут если что то не проблема и исправить подправить .Весь смысл его работы как раз в этом.Учился новым технологиям
Я вот в 90 е с балончиками фоторезиста парился)) каустиком ,набрызгал (покрыл лист стеклотекстолита) потом хранить как фотобумагу)) запорол тогда много

Это сообщение отредактировал RVstrax - 13.09.2017 - 11:55

[^]

NMNH

13.09.2017 - 11:54

Статус: Offline

Ярила

Регистрация: 9.08.13
Сообщений: 6054

Цитата (RVstrax @ 13.09.2017 - 11:49)

unclesem
а кто то с паяльником не умеет работать,тому ремонт блока зачастую дороже выйдет ))2 -3 раза

В 2-3 раза это слабо сказано, обычно меняют целиком блок + "привязка" там до 10Х-20Х легко дойдет.

[^]

BenTech

13.09.2017 - 11:55

Статус: Offline

Ярила

Регистрация: 1.11.10
Сообщений: 1324

Платка ЗБС вышла, но ИМХО все эти маски/хуяски в домашних условиях - сугубо для эстетического удовлетворения и то сомнительного.

Цитата

Было бы прикольно если бы он пытался смд монтаж чипов (128 ножек)сразу печатать и запарывать .

Геморно, но можно даже ЛУТом. 95% успеха в подготовке текстолита и его качестве. Если говно/кривой, то выйдет хуево. А так LQFP 0.2 дорожки делать можно.

Это сообщение отредактировал BenTech - 13.09.2017 - 11:57

[^]

RVstrax

13.09.2017 - 11:56

Статус: Offline

Ярила

Регистрация: 24.10.10
Сообщений: 14370

Цитата (NMNH @ 13.09.2017 - 11:54)

Цитата (RVstrax @ 13.09.2017 - 11:49)

unclesem
а кто то с паяльником не умеет работать,тому ремонт блока зачастую дороже выйдет ))2 -3 раза

В 2-3 раза это слабо сказано, обычно меняют целиком блок + "привязка" там до 10Х-20Х легко дойдет.

ну дак цена утрировано,кто то и новый блок купит)) цены и способы работ у всех разные,зависит от жадности

Если carmanscan wi цена за 200 сотни была в свое время ,сча 124 тыс . Люди не ремонтируя берут новый

Это сообщение отредактировал RVstrax - 13.09.2017 - 12:01

[^]

~~Hegge1~~	13.09.2017 - 11:58 [ показать ] 0
Статус: Offline Миру мир, войне пипиську. Регистрация: 31.01.15 Сообщений: 1693	Молодца! У меня на ебучем Рено Космолете4, ключ карту иммобилайзер перестал читать. И в печку совал, и под микроскопом пропаивал, не работает. Может подскажешь, как иммобилайзер отключить на хрен.
	[^]

Tantall	13.09.2017 - 11:59 [ показать ] 1
Статус: Offline Приколист Регистрация: 14.03.17 Сообщений: 378	"вы же в курсе, что все микросхемы работают на волшебном дыме, который в них закачан?" и далее "брал я её со смехом".... аккуратнее надо)))) маска всё же важна)))) п.с. за прямые руки и пытливый ум с соображалкой конечно зелени тебе
	[^]

unclesem

13.09.2017 - 11:59

Статус: Offline

Ярила

Регистрация: 28.07.10
Сообщений: 5520

Цитата (raftman @ 13.09.2017 - 11:49)

такие мороки только ради серии можно мутить. на поток решил поставить процесс?

дык заморочек-то на три часа с перекурами и фотками. а сколько штук делать - на время разработки и изготовления почти не влияет. зато если еще раз кому понадобится заколхозить микруху - у меня уже платки готовые есть.

[^]

unclesem

13.09.2017 - 12:02

Статус: Offline

Ярила

Регистрация: 28.07.10
Сообщений: 5520

Цитата (kon4550 @ 13.09.2017 - 11:51)

Чувак, ты суреркрут!

на самом деле нет, это достаточно простые платы. как-бы суть поста в том, что плата делается практически на коленке и с нуля довольно быстро. да, нужно оборудование и опыт. но как-бы стоимость "входа" в такое "производство" - фигня полная. электроплитка за копейки, лампа эта вот за 5 баксов, паяльник, сверлилка... ну по материалам там еще... в сотку баксов со свистом вкладываешься и потом никаких проблем.

[^]

unclesem

13.09.2017 - 12:03

Статус: Offline

Ярила

Регистрация: 28.07.10
Сообщений: 5520

Цитата (ruslan3967 @ 13.09.2017 - 11:51)

Цитата (unclesem @ 13.09.2017 - 12:44)

Цитата (ruslan3967 @ 13.09.2017 - 11:41)

Если там антифриз брызжет то неплохо бы залачить это всё?

да есть там предохранитель, ампер на 10 или 15. и защита в блоке вроде как есть. транзисторы в сборке 6А в импульсе, 3А постоянный ток - нормальные преды слишком мелкие, только головняк будет вместо защиты.

[^]

~~bond46142481~~

13.09.2017 - 12:04

Статус: Offline

sempron

Регистрация: 26.02.15
Сообщений: 2027

Цитата

Маньяк!Зеленого!

ну вот собственно посмотрев на такой вот колхоз - я и заморочился платкой. а вообще, если один транзистор дохнет в сборке - можно только один внешний и припаять ;)

А если нет приспособ для изготовления плат?Вот и приходится паять такое.

[^]

unclesem

13.09.2017 - 12:04

Статус: Offline

Ярила

Регистрация: 28.07.10
Сообщений: 5520

Цитата (NMNH @ 13.09.2017 - 11:52)

Не специалист в этом, поэтому смотрится как какое-то колдунство.. Уважаю )
А откуда понимание как был устроен "задымившийся" контроллер и как сделать аналог, по "даташиту", могу предположить?

естественно, по даташиту. при чем в данном случае микросхема внутри - по сути 4 транзистора, так что всё совсем просто. иначе бывает что неразумно колхозить - слишком долго и сложно.

[^]

ramzes80	13.09.2017 - 12:19 [ показать ] 2
Статус: Offline Шутник Регистрация: 20.02.13 Сообщений: 36	Круто! Нее, действительно круто! Хоть мне и ни хрена и не понятно, кроме "пары растворителя", но ведь человек с руками! Позеленю за "пары растворителя".
	[^]

unclesem

13.09.2017 - 12:20

Статус: Offline

Ярила

Регистрация: 28.07.10
Сообщений: 5520

Цитата (RVstrax @ 13.09.2017 - 11:53)

Цитата (raftman @ 13.09.2017 - 11:49)

такие мороки только ради серии можно мутить. на поток решил поставить процесс?

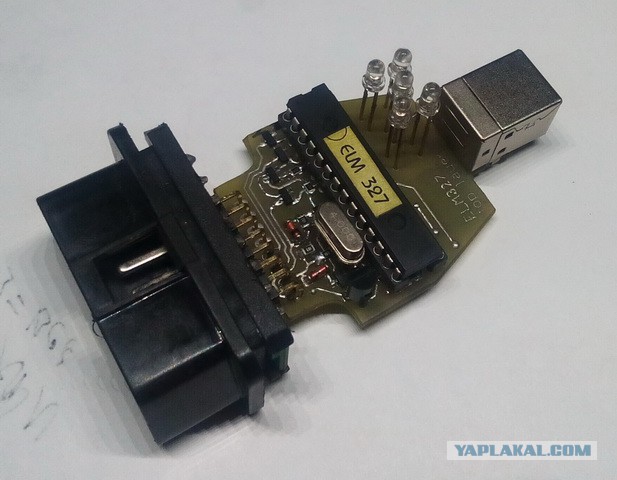

можем и контроллеры ;)

Ремонтируем блок управления двигателем ниссан

[^]

unclesem	13.09.2017 - 12:20 [ показать ] 3
Статус: Offline Ярила Регистрация: 28.07.10 Сообщений: 5520	и так
	[^]

unclesem	13.09.2017 - 12:21 [ показать ] 3
Статус: Offline Ярила Регистрация: 28.07.10 Сообщений: 5520	но это давно было, еще маску я не пробовал Это сообщение отредактировал unclesem - 13.09.2017 - 12:21
	[^]
