Получить жидкие газы - в огромных количествах? Легко: турбодетандер

Итак, давно хотел запилить пост про это.

Любой газ можно превратить в жидкость простым сжатием, если температура газа ниже критической. Поэтому деление веществ на газы и жидкости в значительной мере условно. Те вещества, которые мы привыкли считать газами, просто имеют очень низкие критические температуры, то есть температуры, после достижения которых, газ приобретает свойства жидкости, и поэтому при температуре, близкой к комнатной, не могут находиться в жидком состоянии. Наоборот, у веществ, причисляемых нами к жидкостям, критические температуры велики.

Первый газ (аммиак) был обращён в жидкость уже в 1799 г. Дальнейшие успехи в сжижении газов связаны с именем английского физика М. Фарадея (1791 – 1867), который сжижал газы путём их одновременного охлаждения и сжатия. Ко второй половине 19 века из всех известных в то время газов остались не сжиженными только шесть: водород, кислород, азот, оксид азота, оксид углерода и метан, - их назвали постоянными газами. Задержка в сжижении этих газов ещё на четверть столетия произошла потому, что техника понижения температуры была развита слабо, и они не могли быть охлаждены до температуры ниже критической. Когда физики научились получать температуры порядка 1 К, удалось все газы обратить не только в жидкое, но и в твёрдое состояние.

Непрерывные хаотические тепловые движения, в которых всегда участвуют частицы любого вещества и интенсивность (энергия) которых определяет его температуру, оказывают существенное влияние на все происходящие в веществе явления. Именно поэтому почти всякое свойство вещества, так или иначе, зависит от температуры, то есть от интенсивности тепловых движений частиц в нём.

Изучение свойств вещества при очень низких температурах, когда молекулярные движения ослаблены, представляет большой интерес. Только при низких температурах можно исследовать те или иные явления в условиях, когда постоянный фон тепловых движений не влияет на них.

При низкотемпературных исследованиях изучаемое тело приводят в контакт с телом достаточно низкой температуры, с так называемым хладагентом. Задачей техники низких температур и является создание таких хладагентов. Ими обычно являются различные сжиженные газы, находящиеся в состоянии кипения. Они особенно удобны тем, что контакт с охлаждаемым телом не изменяет их температуру, а приводит лишь к более интенсивному испарению. Именно сжижение газов открыло для исследования область низких температур, в том числе и самых низких – близких к абсолютному нулю.

Всякий газ может быть переведён в жидкое состояние, но необходимым условием для этого является предварительное охлаждение газа до температуры ниже критической. Углекислый газ, например, можно сжижить при комнатной температуре, поскольку его критическая температура равна 31,1єС. То же, можно сказать и о таких газах, как аммиак и хлор.

Но есть и такие газы, которые при комнатной температуре нельзя перевести в жидкое состояние. К таким газам относятся воздух (а также его составные части – азот, кислород и аргон), водород и гелий, у которых критические температуры значительно ниже комнатной. Для сжижения таких газов их необходимо предварительно охладить до температуры несколько ниже критической, после чего повышением давления газ может быть переведён в жидкое состояние. Сжиженные таким образом газы удобнее хранить под атмосферном давлении (в открытом сосуде), но в этом случае их температура должна быть ещё более низкой – такой, при которой давление будет равно 1 атм. Для азота температура хранения соответствует 77,4 К, в то время как критическая температура азота равна 126,1 К. Для кислорода эти цифры соответственно равны 90 К и 154,4 К, для водорода 20,5 К и 33 К и для гелия 4,4 К и 5,3 К. Эти четыре газа широко используются практически, в том числе и как хладагенты.

Из приведенных цифр, как критических температур, так и тех конечных температур, до которых должны быть охлаждены сжижаемые газы, видно, что охлаждение требуется весьма значительное. Для достижения столь сильного охлаждения обычно используются два метода (по отдельности и комбинированно)

Первый метод сжижения газа связан с использованием эффекта Джоуля – Томсона. Видоизменение опыта по расширению газа, предложенное Джоулем и Томсоном, позволяет достичь заметного изменения температуры газа, в частности охлаждения, обусловленного его неидеальностью, так как расширение идеального газа в пустоту не сопровождается изменением его температуры. Газ при достаточно большом, но постоянном давлении вынуждают протекать через теплоизолированную пористую перегородку. Это значит, что протекание газа происходит адиабатно. Гидродинамическое сопротивление перегородки приводит к тому, что на ней теряется часть давления газа и газ выходит из перегородки при более низком давлении. Газ расширяется или дросселируется. Дросселем называется любое устройство, представляющее сопротивление для протекания газа. Для того, чтобы течение газа было стационарным, то есть происходило при постоянных значениях давлений по обе стороны дросселя, необходим какой-либо насос (компрессор), который поддерживал бы постоянными эти давления. Этот компрессор производит внешнюю работу сжатия газа. Этим процесс дросселирования отличается от расширения газа в пустоту, при котором внешняя работа равна нулю. Явление изменения температуры газа при его адиабатном расширении дросселированием от одного постоянного давления к другому называется эффектом Джоуля – Томсона. Изменение температуры неидеального газа в процессе Джоуля – Томсона объясняется тем, что при расширении газа увеличивается расстояние между молекулами и, следовательно, совершается внутренняя работа против сил взаимодействия между молекулами. За счёт этой работы изменяется кинетическая энергия молекул, а, следовательно, и температура газа. В идеальном газе, где силы взаимодействия молекул равны нулю, эффекта Джоуля – Томсона нет.

В исторически первой машине для сжижения газов (воздуха) в технических масштабах (Линде и Гэмпсон, 1895 г.) для охлаждения газов ниже критической температуры и последующего сжижения использовался метод дросселирования. Приведём схему машины Линде (рисунок ниже), в которой помимо эффекта Джоуля – Томсона был применён важный конструктивный принцип противоточного теплообмена и теперь применяемый во всех ожижительных машинах.

Воздух поступает в компрессор K, в котором он сжимается до 200 атм. После этого он проходит через змеевик, охлаждаемый проточной водой, где он отдаёт тепло, выделившееся при сжатии. Таким образом, в дальнейший путь к сжижению идёт сжатый газ с температурой такой же, как и до сжатия. Этот газ проходит затем через змеевик ab к дроссельному вентилю (крану) V1 и расширяется через него в приёмник f до давления в 1 атм. При этом расширении газ несколько охлаждается, но не настолько, чтобы превратиться в жидкость. Охлаждённый, но не сжижавшийся газ возвращается затем обратно через змеевик cd. Оба змеевика, ab и cd, расположены друг относительно друга так, что между ними, а также между порциями газа, проходящими по ним, существует тепловой контакт. Благодаря этому испытавший расширение и охлаждение газ охлаждает идущую ему навстречу порцию сжатого газа, которой ещё предстоит расшириться через вентиль V1. В этом и заключается метод противоточного обмена теплом.

Это сообщение отредактировал sergeantGY - 22.02.2021 - 20:52

Ясно, что вторая порция газа подойдёт к расширительному вентилю V1, имея более низкую температуру, чем первая, а после дросселирования она ещё больше понизиться. Таким образом, к вентилю будет подходить всё более холодный газ. Через некоторое время после начала работы машины постепенное охлаждение газа холодными встречными потоками приведёт к тому, что газ при очередном дросселировании начнёт частично сжижаться и накапливаться в приёмнике f, откуда он может быть слит через кран V2 в сосуд для хранения сжиженных газов (сосуд Дьюара).

При установившимся процессе работы машины в разных её местах наблюдаются приблизительно такие температуры: у входа в змеевик ab температура 293 К (комнатная); на выходе из этого змеевика 170 К; после дросселирования 80 К, у входа в змеевик cd 80 К; на выходе из него – комнатная температура. Давление перед вентилем 200 атм, после дросселирования 1 атм.

Устройство, включающее оба змеевика ab и cd, в котором происходит охлаждение газа встречным потоком охлажденного газа, называется теплообменником. В машине Линде теплообменник осуществляется в виде вставленных одна в другую трубок, которым вместе придавалась форма змеевика. Газ высокого давления поступает по внутренней трубке. Встречный поток охлаждённого газа низкого давления проходит по внешней трубке, омывая внутреннюю и охлаждая, таким образом, газ в ней.

Второй метод сжижения газов называется методом Клода, он основан на методе адиабатного расширения в детандерах. Рассмотрим его принципиальное отличие от метода Линде.

При дросселировании газа охлаждение достигается за счёт внутренней работы, совершаемой газом против сил притяжения между молекулами. Как известно, охлаждение газа происходит и в том случае, когда он адиабатно расширяется, совершая внешнюю работу. Газ, расширяясь и совершая при этом работу, уменьшает свою внутреннюю энергию, а значит, и температуру. Это в равной мере относится и к идеальному, и к реальному газам. Причиной охлаждения газа при совершении им внешней работы является уменьшение скоростей молекул при их ударах об удаляющийся от них поршень, которому они передают часть своей кинетической энергии. Охлаждение при адиабатном расширении с совершением внешней работы должно быть более эффективным, чем при дросселировании, так как адиабатное расширение – процесс обратимый, в то время как эффект Джоуля – Томсона – процесс необратимый. А, как известно, обратимость процессов в машине обеспечивает большой коэффициент полезного действия. Часть, в которой происходит расширение газа, называется детандером.

Впервые такая машина для сжижения газов (рисунок ниже) была построена Клодом в 1902 году для сжижения воздуха.

Рассмотрим принцип действия этой машины. Газ подвергается изотермическому сжатию в компрессоре K, откуда он поступает в теплообменник E1. Здесь он разделяется на два потока (в точке O). Первый идёт через теплообменник E2 к дроссельному вентилю и подвергается дросселированию с охлаждением за счёт эффекта Джоуля – Томсона; второй поток (на его долю приходится 80% газа) поступает в детандер, расширяется в нём, совершая работу, и за этот счёт охлаждается. Из детандера охлаждённый газ возвращается в теплообменник E1, охлаждая встречную очередную порцию сжатого газа. К нему в точке Oґ присоединяется и тот газ, который охладился в результате дросселирования. До этого он, проходя через теплообменник E2, тоже охлаждал встречный газовый поток. Таким образом, из описания метода Клода видно, что охлаждение в детандере используется для предварительного охлаждения перед дросселированием.

В первой машине Клода детандер представлял собой поршневую машину. Работу, которую в ней совершает сжатый газ, можно использовать для облегчения работы компрессора, для принудительной смазки машины и т. д.

Условия, характерные для машины Клода (ожижающей воздух), примерно таковы: давление на выходе из компрессора 40 атм, температура на входе в детандер (после охлаждения в теплообменнике E1) 200 К; температура после расширения в детандере 110 К при давлении в 1 атм.

По сравнению с методом адиабатического охлаждения метод, основанный на эффекте Джоуля – Томсона, обладает большей простотой. В нём не возникает проблемы смазки, поскольку используемая аппаратура не содержит никаких подвижных частей, работающих при низких температурах. Однако за эту простоту приходиться платить огромной потерей эффективности охлаждения и необходимостью работать при высоких давлениях с использованием больших количеств газа. Охлаждение, которое можно получить адиабатическим расширением, обычно много больше того, что даёт эффект Джоуля – Томсона. Но при этом встречаются существенные трудности, связанные со смазкой подвижных узлов: при низких температурах масло замерзает. Например, Клод применял прокладки из сухой обезжиренной кожи. Роль смазки играл сам воздух, просачивающийся в небольшом количестве между уплотнением поршня и стенками цилиндра .

Однако! Все это ерунда и вот почему: производительность. Она оставалась ниже плинтуса и стоимость оборудования и газов -была очень высокой.

П. Л. Капица начал штурм "кислородно-криогенной" крепости именно с турбодетандера. Он был вторым, после Ж. Клода, творцом поршневого детандера (вспомним, что Капица еще в 1934 г. в Кембридже создал первый гелиевый поршневой детандер), но с турбодетандерами, также как вообще с турбомашинами, он никогда не имел дела. Именно это (в сочетании, разумеется, с выдающимися способностями и физика, и инженера) ему, по-видимому, и помогло.

За необычайно короткий срок - два года - он с блеском решил задачу, создав новую машину, настолько эффективную, что она обеспечила целую революцию в криогенной технике.

Это сообщение отредактировал sergeantGY - 22.02.2021 - 20:56

Чем же объясняется резкое повышение КПЛ турбодетандера (на 15-20%, которых не хватало), достигнутое Капицей? Очевидно, что тут дело было не в частных усовершенствованиях, а в принципиальном изменении.

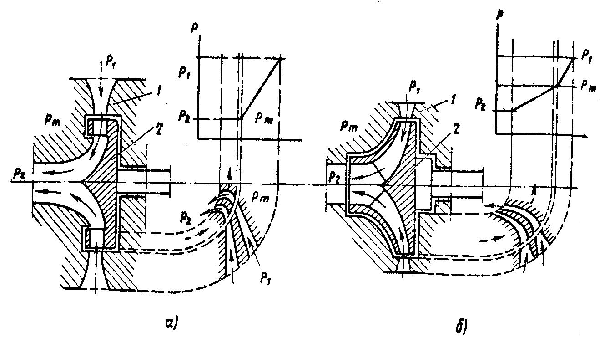

Чтобы разобраться, в чем здесь дело, посмотрим, как устроен турбодетандер внутри. Как и у всякой турбины, в. нем имеется расположенный по периферии неподвижный направляющий аппарат и помещенное внутри него вращающееся рабочее колесо. В направляющем аппарате по окружности расположены сопла, где, расширяясь, поток рабочего тела разгоняется и приобретает определенную скорость. Попадая на лопатки рабочего колеса, рабочее тело вращает его, производя работу и отдавая энергию. Скорость при этом снижается. Отработавшее рабочее тело выпускается через патрубок в центре рабочего колеса. Так устроены все турбины - паровые, газовые и водяные. По характеру движения текущего рабочего тела в направляющем аппарате и колесе турбины делятся на активные и реактивные. В турбодетандере активного типа направляющий аппарат имеет сужающиеся каналы, в которых газ разгоняется до большой скорости (близкой к скорости звука, т.е. несколько сот метров в секунду) и снижает начальное давление р1 до значения рm почти равного конечному р2. Струи газа, попадая на вогнутые короткие лопатки рабочего колеса, меняют направление, оказывая на них давление, и вращают его.

Таким образом, кинетическая энергия потока преобразуется в работу. При этом давление газа гадает незначительно, достигая конечного р2, а температура понижается.

По такому принципу работали все прежние турбодетандеры. П. Л. Капица решил перейти на другой принцип и создал реактивный (вернее, активно-реактивный) турбодетандер. В нем "распределение обязанностей" между направляющим аппаратом и рабочим колесом стало совсем другим, близким к тому, которое существует в водяных турбинах. Направляющий аппарат здесь снабжен менее длинными каналами, и в нем срабатывается лишь часть интервала давления от p1 до р2; значение pm находится примерно посередине. Газ разгоняется до значительно меньшей скорости, чем звуковая; она достигает лишь значения, необходимого для плавного, безударного входа в каналы рабочего колеса. Лопатки его сделаны длинными, и газ, проходя в каналах между ними, срабатывает оставшуюся часть рm - р2 интервала давлений, расширяясь в них. Работа совершается уже не только в результате изменения направления потока газа, но и под действием реакции струи, вытекающей из межлопаточных каналов (отсюда и термин "реактивный").

Вследствие того что скорость воздуха в активно-реактивном турбодетандере значительно ниже, гидравлические потери в нем намного меньше, чем в активном; эта разница имеет особенно существенное значение, потому что холодный сжатый воздух по плотности ближе к жидкой воде, чем к водяному пару. Именно это обстоятельство толкнуло Капицу обратить внимание на водяную турбину как конструктивный прототип турбодетандера. В конечном счете Капица сформулировал свое "кредо" так: "...правильно выбранный тип турбодетандера будет как бы компромиссом между водяной и паровой турбиной".

Работа над турбодетандером началась в 1936 г., а уже в 1938 г. в ИФП был создан небольшой опытный турбодетандер, у которого КПД составлял около 0,8! Затем, "не переводя дыхания", на базе этого турбодетандера была собрана опытная установка низкого давления воздуха, на которой получался жидкий воздух. Характерно, что все оборудование этой установки (за исключением компрессора) делалось из подручных материалов и изделий в мастерских ИФП. При этом была проявлена в высшей мере эффективная "солдатская находчивость". Так, например, механизм переключения регенераторов приводился в движение двумя электромагнитными транспортными тормозами завода "Динамо". Таким образом, впервые удалось ожижить воздух, не сжимая его предварительно до высокого давления.

Наряду с процессами ожижения Линде и Клода, о которых мы уже говорили, появился новый, получивший в дальнейшем название "процесс Капицы".

Это сообщение отредактировал sergeantGY - 22.02.2021 - 20:58

Теперь же КПД турбодетандера, несмотря на его малые размеры, не только достиг заветного рубежа 0,8, но и перешел его, причем в наиболее сложных условиях - с окончанием процесса на границе ожижения. Успешный пуск и опытная эксплуатация экспериментальной установки показали, что путь к использованию низкого давления не только в технике ожижения воздуха, но и для его разделения открыт. Это, разумеется, не снимало необходимости решить целый ряд задач как по организации достаточной очистки воздуха и его ректификации, так и других, но в основе проблема была разрешена.

Публикация результатов этих работ в начале 1939 г. произвела подлинную сенсацию и поначалу вызвала некоторое замешательство среди специалистов-криогенщиков. Однако никакой явно выраженной реакции не последовало - как у нас, так и за границей еще изучали и "переваривали" сенсационную новость.

Это сообщение отредактировал sergeantGY - 22.02.2021 - 21:00

После этого изобретения -академик Капица получил сталинскую премию(если не вру) и в корне изменил всю мировую индустрию криогеники.
Теперь стало возможным задувать в металлургические печи-большое количество сжатых газов и это поменяло также и металлургическую отрасль.

С тех пор прошло много лет, и современный турбодетандер выглядит как то так:

На одном концу вала- нагнетательная турбина, на другом - турбодетандер.
Сжатый турбиной воздух -поступает на турбодетандер, совершает работу, расширяется и теряет температуру. Вуаля: жидкий газ! (после нескольких прогонов).

Теперь: маленькая крыльчатка в 10см диаметром -дает более 8 ТОНН жидких газов в сутки!

Как работает: сжатый до 2-5 бар воздух -поступает на крыльчатку турбодетандера, резко расширяется и совершает работу. Соответственно - существенно падает его температура. Гоняем газ по кругу и вуаля - жидкие газы тоннами.
Понятно, что никакой поршневой компрессор не справится с поставкой таких количеств сжатого газа -на крыльчатку турбодетандера. С этим справится только турбина.

P.S. хочешь "по-пацански" продавать из под полы не самогон, а жидкий азот? Почему нет?

P.P.S. в Российском сегменте интернета про это мало. Кому интересно -гуглить turboexpander - в буржунете.


Я закончил.


P.S. теоретически, турбодетандер-можно присобачить к другому концу вала -самодельной турбины. Ей-качаем воздух и разгоняем турбодетандер. Если не бахнет-"мы бохаты"



Это сообщение отредактировал sergeantGY - 22.02.2021 - 21:18

что имеет 2 конца и ни одного начала? - палка.
а что имеет 2 начала и ни одного конца? - термодинамика.

Да так на ЯПе можно и высшее образование получить.
Спасибо ТС. Очень интересно

Размещено через приложение ЯПлакалъ

И нахера тогда строятся целые установки, заводы немалые - для получения сжиженных газов, и именно на основе тех самых "основанный на эффекте Джоуля – Томсона"? (Оренбургский гелиевый завод в пример)
Может "не все так однозначно", как говорила "дочь офицера"?

Для тех кому интересно, есть прекрасная книжка Штурм абсолютного нуля. Там вообще все подробно и, главное, интересно разжевано.

Учтем, спс

Размещено через приложение ЯПлакалъ

Благодарю! Очень приятные и познавательные к прочтению буковки.

Размещено через приложение ЯПлакалъ

а ещё скорость вращения такой турбинки порядка 200 000 оборотов/минуту, они уникальны и количество станков для их изготовления можно пересчитать по пальцам одной руки))

так там тоже используются такие детандеры

Охуели чтоле? Я уже бухаю сегодня.
Тема интересная, но нихуя не понял. Положу в "Закладки", буду трезвый почитаю.

кстати, эта тема очень четко проработана в игре oxygen not included
там чего только нет, и паровые турбины и сжижение водорода с кислородом и переработка нефти.
одна годнота короче.

Кстати, вот еще момент интересный:


В военные годы необходимость в производстве жидкого кислорода из воздуха в промышленных масштабах резко возросла (в частности, для производства взрывчатки). Капица усиленно работал над внедрением в производство разработанной им кислородной криогенной установки. В 1942 году был изготовлен первый экземпляр турбокислородной установки производительностью до 200 кг/ч жидкого кислорода и в начале 1943 года запущен в эксплуатацию.

"Война обостряет нужду в кислороде, ‑ говорил Капица, выступая с докладом на собрании президиума 18 мая 1943 года. ‑ Нам надо действовать энергично, чтобы использовать для нашей страны все возможности, которые открывает для промышленности наш метод получения кислорода".

А в 1945 году была сдана установка с производительностью в десять раз больше, ставшая самой мощной в мире турбинной установкой для получения жидкого кислорода.

А при обороне Сталинграда - жидкий кислород, получаемый по методу Капицы- использовался для одной из самых мощных взрывчаток-оксиликвита.
Из за недостатка взрывчатых веществ в осажденном городе, - обороняющиеся снаряжали отлитые из бетона корпуса авиабомб- опилками и заливали жидким кислородом. Срок годности такого состава был в пределах 4 часов.

Это сообщение отредактировал sergeantGY - 22.02.2021 - 21:52

Такое ощущение что статью писало два разных человека.. С определённого момента становится интереснее манера письма

Размещено через приложение ЯПлакалъ

Этот-же эффект используется и на борту самолётов в системе кондиционирования и наддува гермокабин.
Воздух под давлением для этих целей отбирается от 7-10 ступеней компрессоров ТРД, температура при этом может достигать 300 гр. Цельсия., в кабину такой воздух, естественно, нельзя запускать.
Сначала этот горячий воздух проходит ВВР (Воздухо Воздушный Радиатор), частично охлаждается (немного), а потом попадает на крыльчатку ТХ (ТурбоХолодильник), где происходит основное охлаждение.
Регулирование температуры выполняется смешиванием потоков воздуха от ВВР и с выхода ТХ.
Турбохолодильником можно охлаждать воздух до очень низких температур, так, что из вентиляции снег идёт.

Вот эта система на Ту-95 (фото не моё)

Это компиляция из более чем 3 источников.
