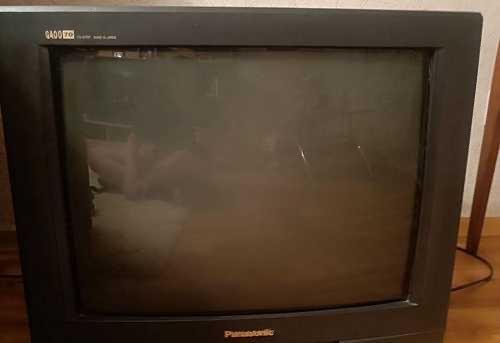

Там на Горбушке я и купил себе это первое чудо японских инженеров - Панасоник GAOO70 TC2107-R! По-моему в 97-м году. Так что я хочу сказать? Он до сих пор работает! Стоит у отца на кухне, с цифровой приставкой и кажет себе как ни в чем не бывало! Даже пульт родной! Вот что значит качество!
Разбираешь ПТК,это тот который плоскогубцами или медной сплющеной трубкой крутить,и переставляешь пары планок рядом с парой другого канала,переключение одним щелчком.
Заодно можно было ослабить пружину фиксатора . Из за этой конструкции и ломалась ручка. Ручка ПТК ломалась одинаково на всех телевизорах, потому что он был универсальным для всех моделей.
Размещено через приложение ЯПлакалъ
Разбираешь ПТК,это тот который плоскогубцами или медной сплющеной трубкой крутить,и переставляешь пары планок рядом с парой другого канала,переключение одним щелчком.
О да, приветствую гуру )) я именно этим и занимался в детстве переставлял эти самые планки в барабане птк мм можно было ещё крутануть контур в этих планках иногда помогало по лучше принимать тв
Размещено через приложение ЯПлакалъ
Переключатели постоянно ломались потому, что пластмасса, из которых они были сделаны, не выдерживала тех усилий, с которыми нужно было этот долбаный галетный переключатель крутить! Там рычаг должен был быть размером с телек и то были опасения, что галетник свернешь вместе с телеком!
Да там не галетник вообще стоял, пружина на барабане тугая была вот и все
Размещено через приложение ЯПлакалъ
А потом родители купили Горизонт Ц-257, по-моему первый в СССР на транзисторах, без ламп!
Не первый.... Второй 2УСЦТ (второе поколение унифицированных стационарных цветных телевизоров) - это техническое название данной группы телевизоров. А "Горизонт" - это торговое название, совпадавшего с именем завода его выпускающего. В Минске. Дальнейшая модификация 2УСЦТ перешла в следующую группу - 3УСЦТ. Достаточно удачная, по своему надёжная схемотехника, как народная любовь к Нокии 3310 (которая, кстати произошла от своего прототипа Нокиа 3210))))
А первый "безламповый" (про кинескоп, т.е. лампу - не в счёт) - это были модели УПИМЦТ. Торговое название - Горизонт Ц202 (либо Ц208). Их распространённая болезнь - ломалась строчная развёртка, которую реализовали на двух тиристорах. Пипец, капризно работало(((((
Кстати, "семисотые" модели, например Горизонт 719 - там лампы и присутствовали, но уже вовсю применялись и транзисторы и интегральные микросхемы в блоке цветности (техническое название: "УЛПЦТи" - унифицированный лампово-полупроводниковый цветной телевизор с интегральными микросхемами).
Кстати, дальнейшая модификация 3УСЦТ, перешедшая в четвёртое поколение (добавили помимо SECAM декодера цветности ещё и PAL декодер, а в некоторые телевизоры добавили управление с пульта с переключением восьми каналов, также добавляли схему "автоматического баланса белого" - которая если начинала глючить, то это мрак(((( - все такие нововведения были "сырыми". Ломаться техника стала чаще.
Ну и в завершение отечественных телевизоров начали делать пятое поколение 5УСЦТ (по сути, исправляя "четвёрку") - панель управления лишилась привычных "крутилок", а регулировка громкости/яркости/ контрасности/насыщенности стала кнопками + и -. Количество каналов увеличили до 35-50 (в зависимости от прошивки). И добавили графический генератор символов, "рисующих" на экране номеры канала, значение количества уровня громкости, и прочих значков (PAL, AV и т п).
Про шестрое поколение 6УСЦТ я видел только схемы и проекты (Горизонт 51ТЦ601) только в книжках. Мне был интересен новый блок *модуль кадра в кадре" (PIP), позволяющий на основном экране разместить в любом удобном из четырёх углов (с пульта выбираешь) просмотр (без звука, конечно) другой программы. Размер рамки тоже можно было выбрать чуть побольше или поменьше, чтоб не мешать основной программе, а также была кнопка смены экранов, где менялись местами основная и дополнительная рамка, ну и функция стоп-кадра (заморозка). Звук, разумеется, шёл дальше, и всё что было закрыто картинкой стоп-кадра, просмотреть было нельзя. Своего второго тюнера для доп рамки не было. Можно было использовать тюнер от видеомагнитофона. Антенну подключаешь к видаку (и в телеке - тоже должна быть антенна), и с видика подавать на AV вход дополнительную программу.
Ну и схема PIP была в микросхемах - ОЯЕБУ! Что компьютер допотопных времён.... Эт сейчас на материнке - плюшка процессора, пара планок, видюшка, а на мамке - чипсеты северного и южного моста. Всё компактненько, даже пусто всё выглядит внатуре. А вот кто если вспомнить "Зоновский" вариант Синклера ZX - спектрума (компьютер такой сами паяли, собирали на трёх десятках микросхем.... вот примерно таки навороты были в модуле "кадр в кадре", только микросхемы - сплошь сороконожки))))
да, забыл... ещё телетекст тоже в шестое поколение вставили. И в трансляции с телевышек добавили этот сервис. Сейчас это есть даже на приставках цифрового ТВ (DVB-T2), хотя наверняка им не то, что не пользуются, а даже не слышали о таком)))) Там можно погоду посмотреть, курсы валют, краткие новостные сми, но мне был интересен сервис субтитров, которые можно включить (как сейчас на ютубе) при просмотре , передач, если их добавили в данную конкретную передачу или фильм.
В ощем, книжку такую читал (про Горизонт 51ТЦ601) в середине 90-х, а вживую такого телека не видел никогда, хотя очень хотелось такой купить))))
Это сообщение отредактировал Crash71 - 23 июл 2026 в 13:00
А еще трансляция телепередач заканчивалась в 9 или 10 часов вечера, что бы трудовой народ шёл спать, а не херней маялся. Не то, что смартфоны сейчас, до утра рассматривают.
Что не так то? Зуммеры не верят, что ночью телевизор ничего не показывал?
Не пизди! В 9 спокойной ночи начиналось, а в 10 программа "Время", до 12 точно работало
нет. "Время" начиналось в 20-30, позже стало в 21-00. я так помню.
Кабачок показывали насколько я помню в конце 60-х начале 70-х. А еще в это же время ( конец 60-х) вышел американский мультсериал про МАЙТИ Мауса да-да сначала он был именно майти А потом вдруг стал Мики Мы пацанишки тогда все расстроились Но это была бомба!
Ваша неправда,Александров во Владимирской губернии. В самом начале 90-х мотался туда за этими цветными Рекордами на Запоре.Две штуки на заднее сиденье и домой в Подмосковье. Народ брал.
Кабачок показывали насколько я помню в конце 60-х начале 70-х.
«Кабачо́к „13 сту́льев“» — эстрадно-развлекательная юмористическая телепередача Центрального телевидения Гостелерадио СССР, выходившая в эфир с 16 января 1966 года по 4 октября 1980 года.
Цитата (raleks @ 23 июл 2026 в 16:54)
А еще в это же время ( конец 60-х) вышел американский мультсериал про МАЙТИ Мауса да-да сначала он был именно майти А потом вдруг стал Мики
телеков не было не от бедности, а из-за дефицита Хочу всё знать по ящику не показывали, только в кинотеатре помимо фильмов были ещё мультсборники, час-полтора крутили мультики короткие, так как полный метр тогда не снимали
Размещено через приложение ЯПлакалъ
Третьеклашек да до жопы, и там реально ломались ручки, но никогда не ломались прям сразу. И запчасти были
Но это никак не отменяет того, что пассатижи в качестве подсобного инструмента для переключения каналов были весьма распространенным явлением.
Неа, не распространённым. Только у откровенных люмпенов. Которым лень было купить новую ручку.
а ты не думал, мамкин пирожочек, что ручек тупо не было в продаже? даже в каталоге роспосылторга не было.
Неа, не думал, ибо уж что, а ручки в каждом ларьке продавали. Я когда в 96: пришел в кбо, этих ручек для птк валялось несколько коробок, и все старогодние. Более того, чтоб не ломать ручку, много кто делали из банальной медной трубки ручку, и горя не знали.
А еще трансляция телепередач заканчивалась в 9 или 10 часов вечера, что бы трудовой народ шёл спать, а не херней маялся. Не то, что смартфоны сейчас, до утра рассматривают.
Что не так то? Зуммеры не верят, что ночью телевизор ничего не показывал?
Не пизди! В 9 спокойной ночи начиналось, а в 10 программа "Время", до 12 точно работало
нет. "Время" начиналось в 20-30, позже стало в 21-00. я так помню.
Именно время всегда было в 9 а за 15 минут спокночи.
телетекст тоже в шестое поколение вставили. И в трансляции с телевышек добавили этот сервис
Телетекст я себе в ду пятого поколения добавил, оно уже умело и модуль телетекста поддерживать. Телек был на основе корпуса горизонта 518 Но я в него впихнул более плоский 54 кинескоп (опытная модель воронежского завода кинескопов), пластиковую морду порезал и склеил заново чтоб кинескоп впихнуть Модуль цветность мц41 с микросхемами филипс, отечественные аналоги имели баг. А вот филипс работали отлично и цвет мц41 мне нравился больше всех других модулей цветности. развертка мр403 воронежская. хотя она несколько хуже стабилизировала размер изображения, чем горизонтовские. БП и радиоканал тоже воронежские, но смрк с двухсистемным звуком (5.5 и 6.5 мгц) не знаю чего производства. Добавил ко всей этой радости чистый экран при отсутствии синхронизации вместо шумов собственной разработки.. собрал я все это в 93 году, в конце года. телек проработал до 2017, и был выкинут рабочим, хоть и с подсевшим кинескопом.
Это сообщение отредактировал Kotofanchik - 24 июл 2026 в 00:54
ЧБ кажетс рекорд был. Цветной фотон. Раньше у телеку схему клали, Спектрум свой первый сам к нему подцеплял, телек без декодера был
Размещено через приложение ЯПлакалъ
ЧБ кажетс рекорд был. Цветной фотон. Раньше у телеку схему клали, Спектрум свой первый сам к нему подцеплял, телек без декодера был
Схемы у теликов были +/- одинаковые. Вот реально. У меня книжка даже была "Телевидение - это просто". Там и правда всё было просто. И реально было круто слыть таким гуру. А уж когда декодеры пошли ПАЛ/СЕКАМ в ход - ваще золотое дно. Смотреть видик в цвете - бесценно :)))
