Будет куча картинок, штук 15-20 с пояснениями)

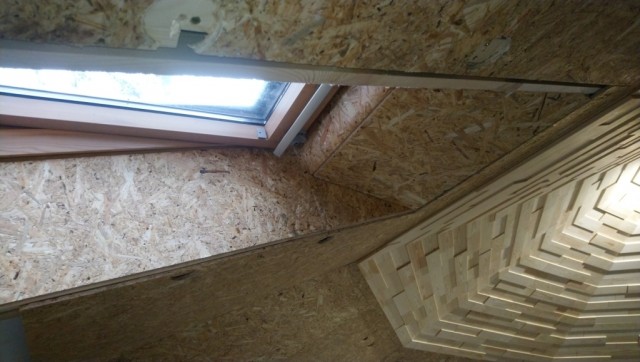

И так, появился очень креативный, но очень душный заказчик, что имеем: 2х этажный дом каркасник, построенный на отстань....этот дом имеет чердак под 8 гранной крыщей, потолок обшит гипсом, и покрыт что то пипа "шубой из какой то стремной штукатуркой. Имеется 4 окна мансардных (наклонных в крыше).
И родилась в их светлой голове, идея, вот это все обшить 3D панельками. Это такакие деревяшки шпунтованные, в каждой пачке, есть 300, 600, 900 длинной и 6, 12, 18 толщиной.
я приехал поводил жалом пострелял нивелирами, рулетками и калькуляторами попользовался.... вывод : на то что имеется, ничего не налепить, в виду того, что каждая грань потолка разная, уровень окон ваще с разницей в 100мм.
Было принято решение все сломать (нутрянку) и выводить геометрию помещения.
Процесс погрома не снимал, но там ничего интересного. И вот все разгромлено и выкинуто, настал момент, строить. Но я такого не делал ни разу (ну нет, лестницы я строю, да много чего, но тут сферический конь в вакууме.....нет понятия отправной точки, ибо все грани потолка разные....процесс раздумья занял дня 3, помогали мне 3 нивелира, рулетка и правило на 4 метра и калькулятор.

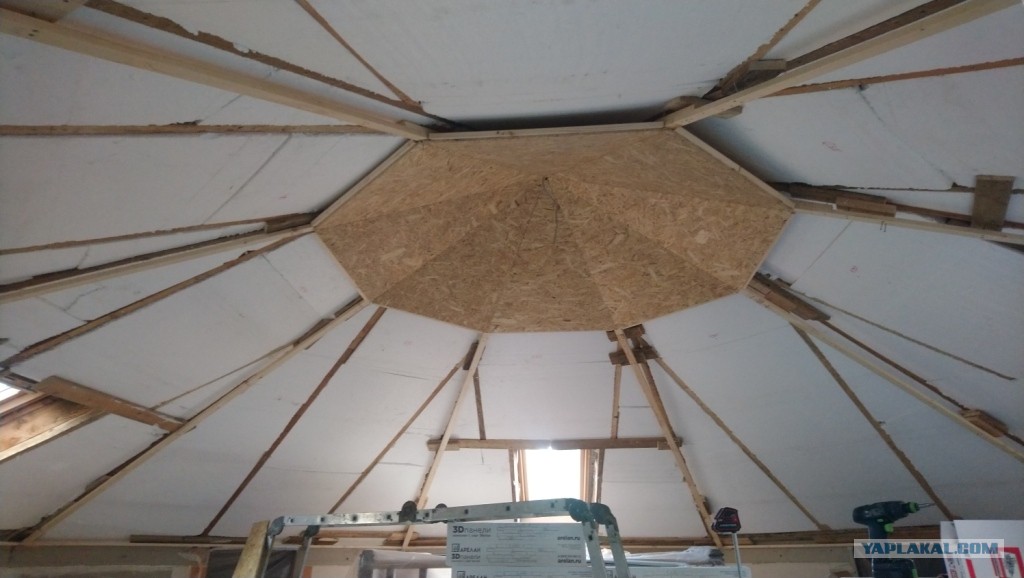

Методом проб и ошибок, была отбита горизонталь с равными сторонами, и на этом уровне закреплены бруски обрешетки, получилась такая "гайка" висящаяя строго в горизонтали, но с одинаковыми сторонами .....От угла этой "гайки" к противоположному направили свои лучи нивелиры.... и вот в центре их схождения была найдена точка центра потолка.... почти победа.... далее ко этим лучам крепим обрешетку

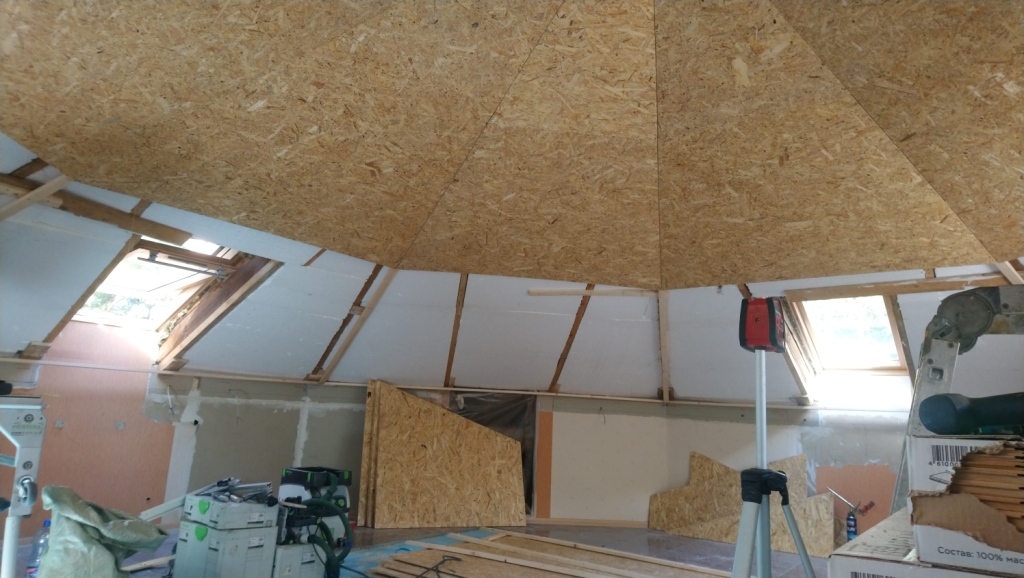

путем несложных вычислений, получаем стороны треугольников, и выпиливаем их из ОСБ, и крепим..... процесс пошел
