Как я террасу пилил-варил. Чать 2. Финал.

13.
Итак, давайте продолжим. Последняя фотка 31. Просьба не ломать. Закончив, сообщу.

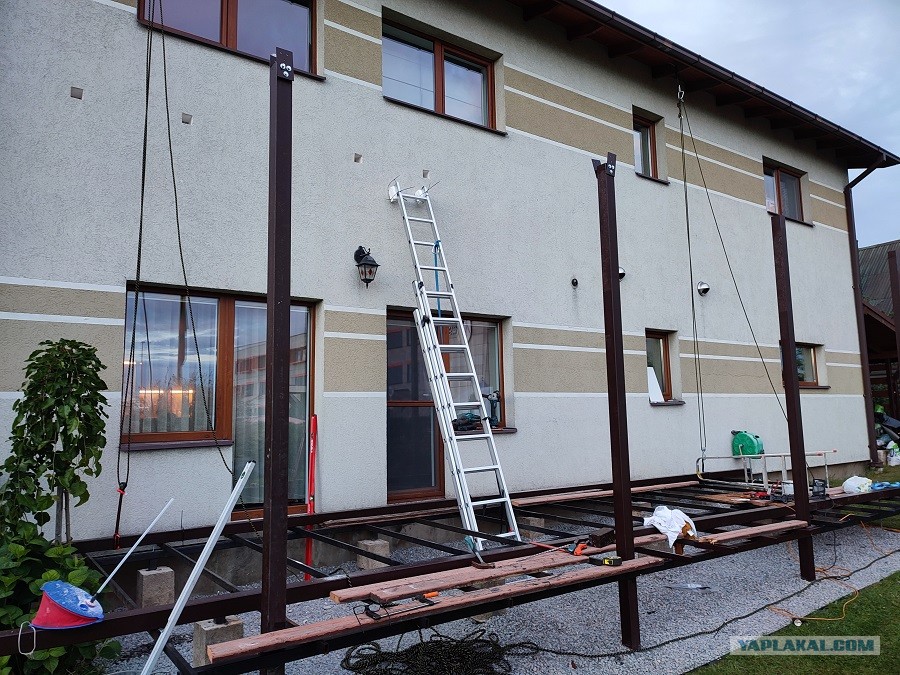

Довольно долго думал, как монтировать задний мауэрлат. Штука каких 80 кг весом, высота 4 – 3.5 м. Так просто со стремянкой не затянешь. В итоге – решение на фото. Просверлил пару стропил крыши дома, в отверстие – шпильку, но шпильку – стропа и ролик с карабином. На балке также ролик, в итоге получается полиспаст – на каждый метр вытянутой веревки балка поднимается на полметра, довольно легко можно поднимать даже одной рукой. Балка была заранее засверлена. На стене заранее рассчитали место первого крепежа балки, засверлили и вставили шпильку. Подняли полиспастом балку и насадили ее на первую шпильку. Затем уровнем выставили противоположный конец, через балку засверлили еще одно отверстие. Отпустили полиспасты, чтобы балка осталась на двух шпильках, слегка подравняли ее бананистость опорой посередине и по балке, как по шаблону, наметили все оставшиеся точки крепления. Затем ее опустили для проведения дальнейших работ.

Часть первая

14.

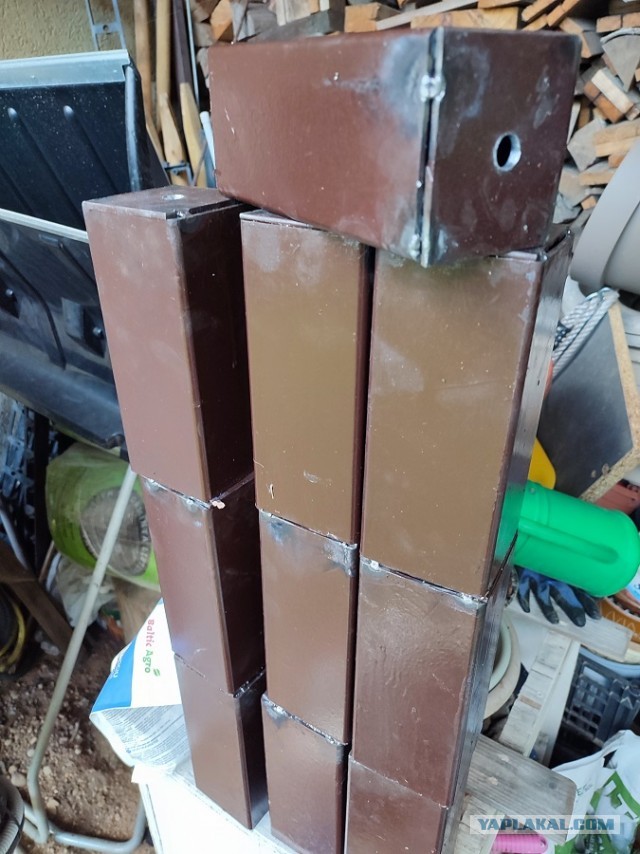

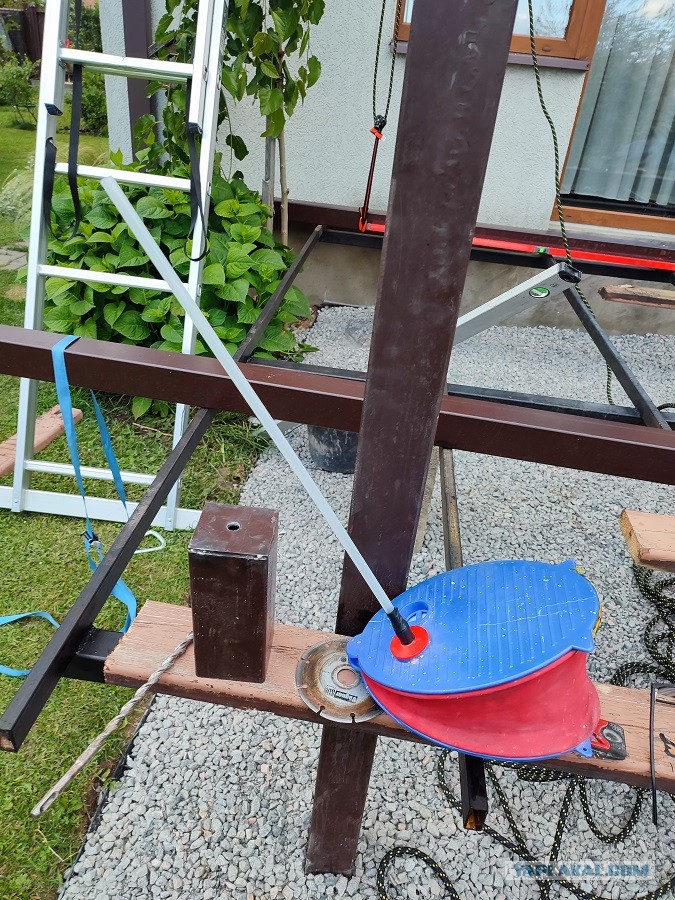

Пилю варю крашу стаканы – эти детали будут выступать распорками между задним мауэрлатом и стеной дома (фасад утеплен полистиролом).

Это сообщение отредактировал yasskel - 2.08.2022 - 21:14

15.
Дом построен из газобетона. Крепить мауэрлат решил, используя шпильки с резьбой, зафиксированные химическими анкерами. По работе такой крепеж часто используем, с годами практики пришло доверие. Единственно – по газобетону не доводилось, поэтому некий червь сомнения меня подгладывал. Альтернативным способом рассматривал сверление стены насквозь, заглубление в стене со стороны комнаты, установка крупной шайбы и гайки в стене, дальнейшая штукатурка, шпаклевка и покраска этих гаек. Это все можно было сделать в комнате сына (два левых окна), но в санузле (амбразура по центру) поклеена плитка… В общем ге-мо-рой. Поэтому сильно надеялся на анкерную массу. На фото прибор для продувки пыли из отверстий перед химанкером.

16.

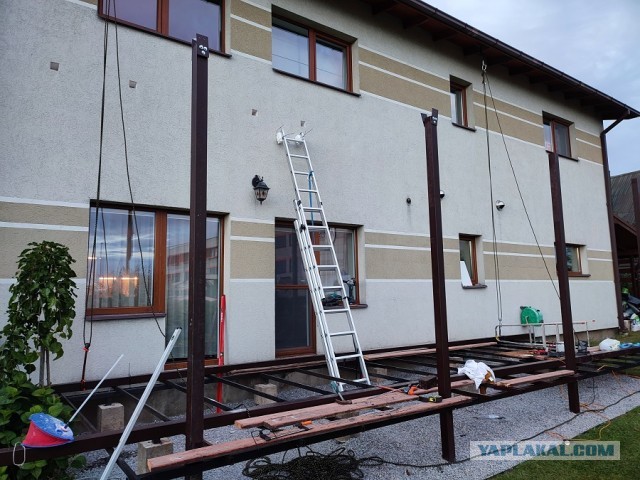

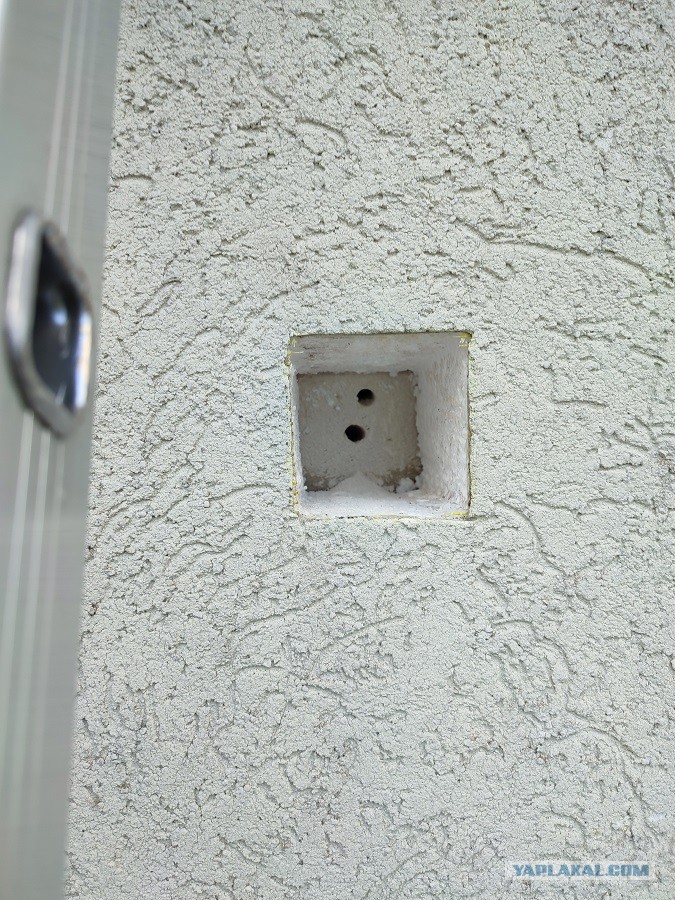

Вскрываю фасад, вырезаю полистирол по форме стакана – распорки, сверлю под шпильку, продуваю лягухой и так 11 раз подряд.

17.
Кстати, на вскрытие фасада ушел весь день

18.

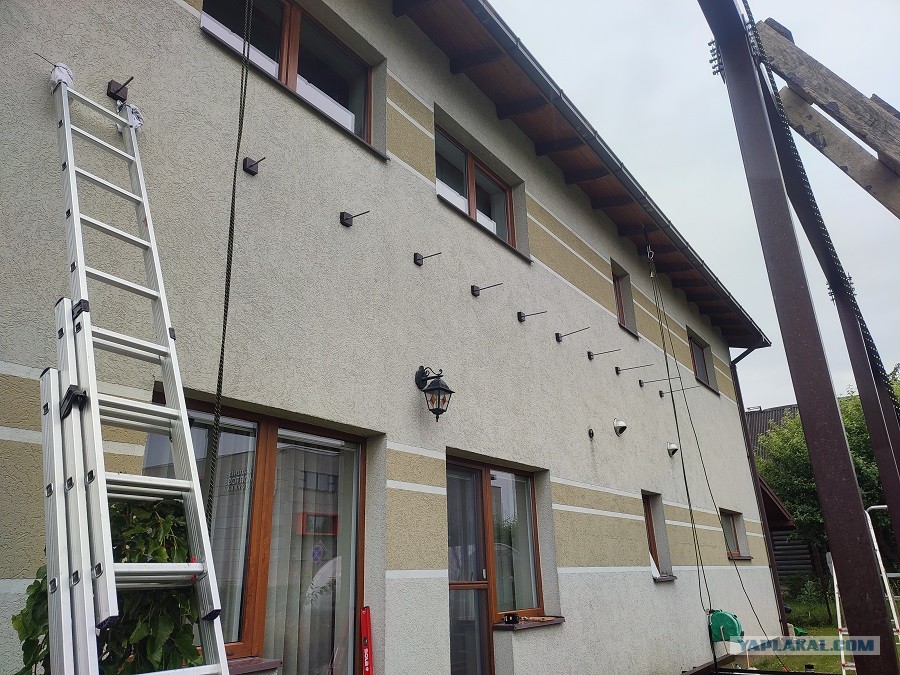

Шпильки поклеены. Сделал их разной длины, чтобы не пришлось балку нанизывать на 11 шпилек одновременно.

Это сообщение отредактировал yasskel - 2.08.2022 - 20:46

19.

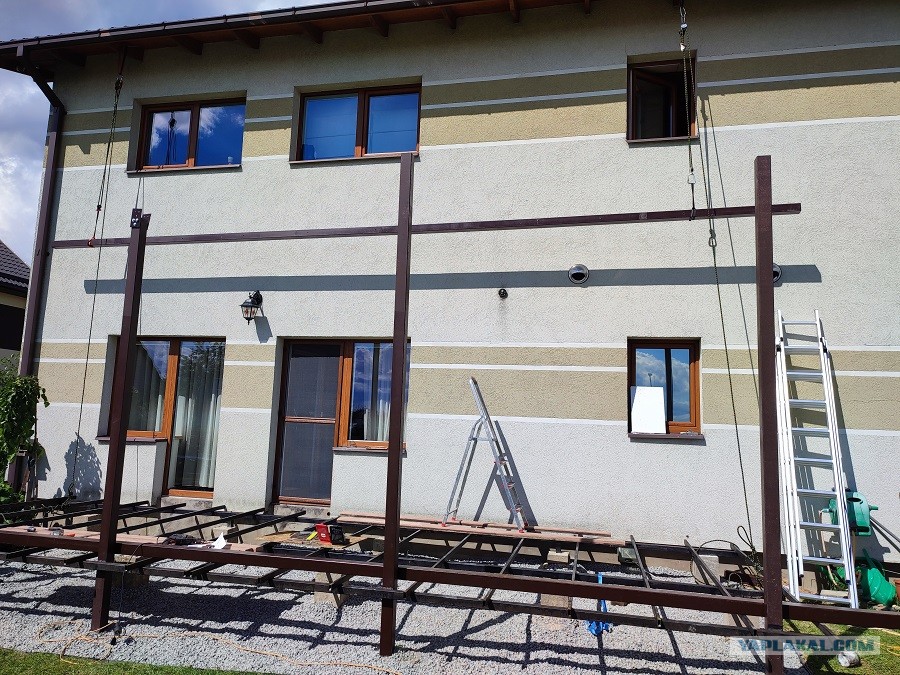

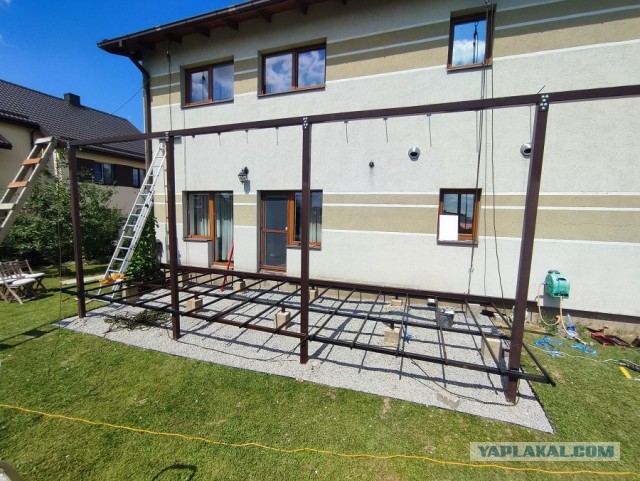

Передний мауэрлат залетел на свое место и привинтился.

20.

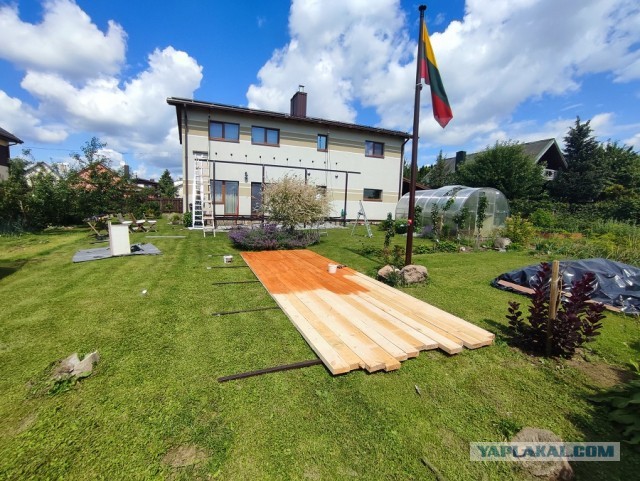

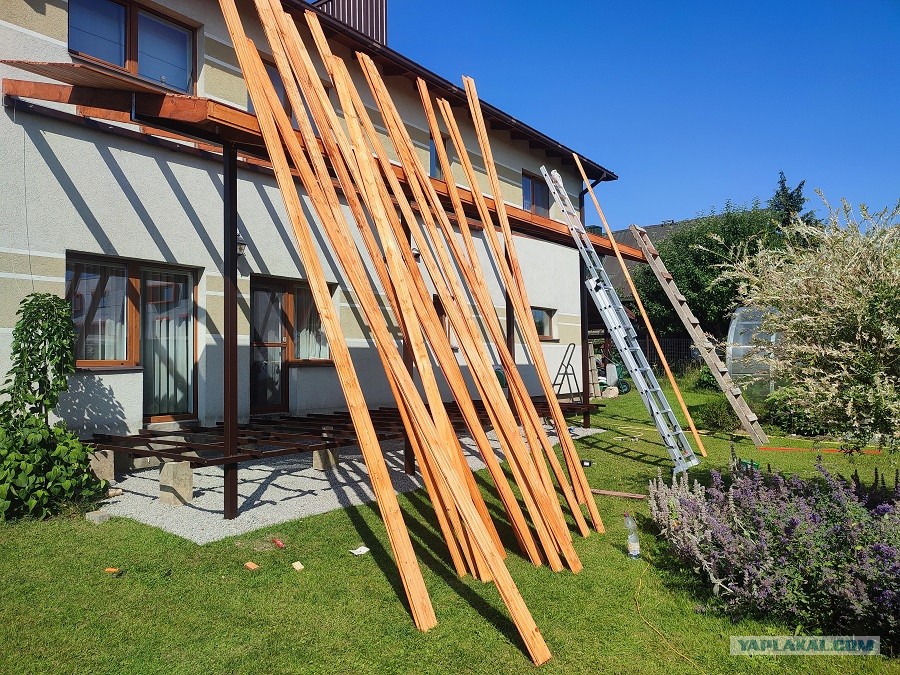

Привезли стропила. Ненавижу красить.

21.

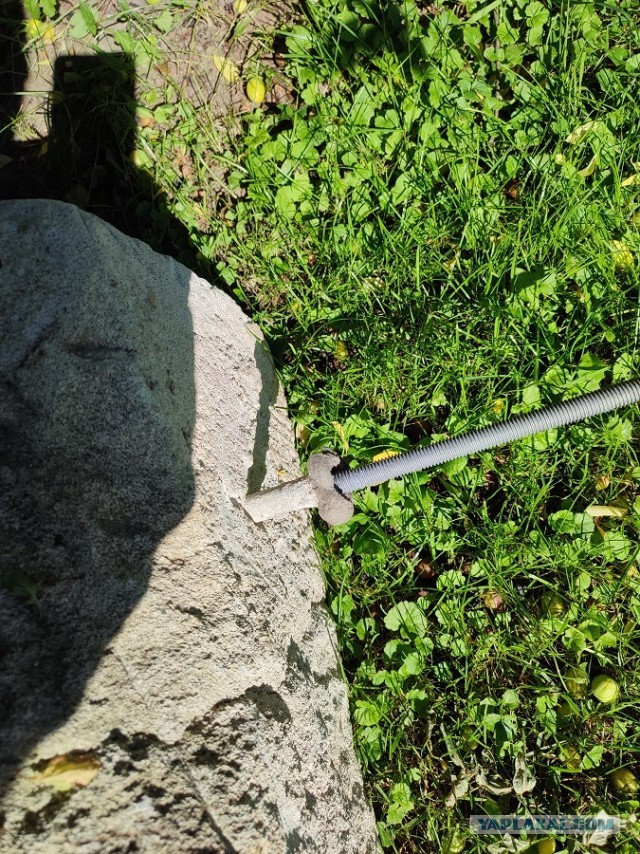

Тот самый червь, который сомневался по поводу надежности химического анкера в газобетоне, придумал эксперимент. На участке всю жизнь валялся один газоблок, видимо еще со времен стройки. Я решил в нем установить шпильку на химию и проверить надежность крепления. Выждал все по инструкции, кручу… И вижу, что шпильку вытягивает из блока со всей химией. Не держит газосиликат :( . Грусть\печаль\депрессия. Значит, все таки геморрой со сквозным сверлением, отбивание плитки и тд. Работы дня на 3-4 завезли, блин. Качели не успею :(

Это сообщение отредактировал yasskel - 2.08.2022 - 20:49

22.

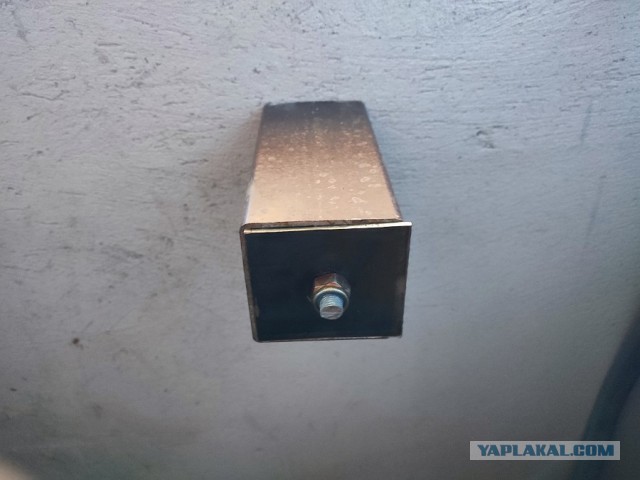

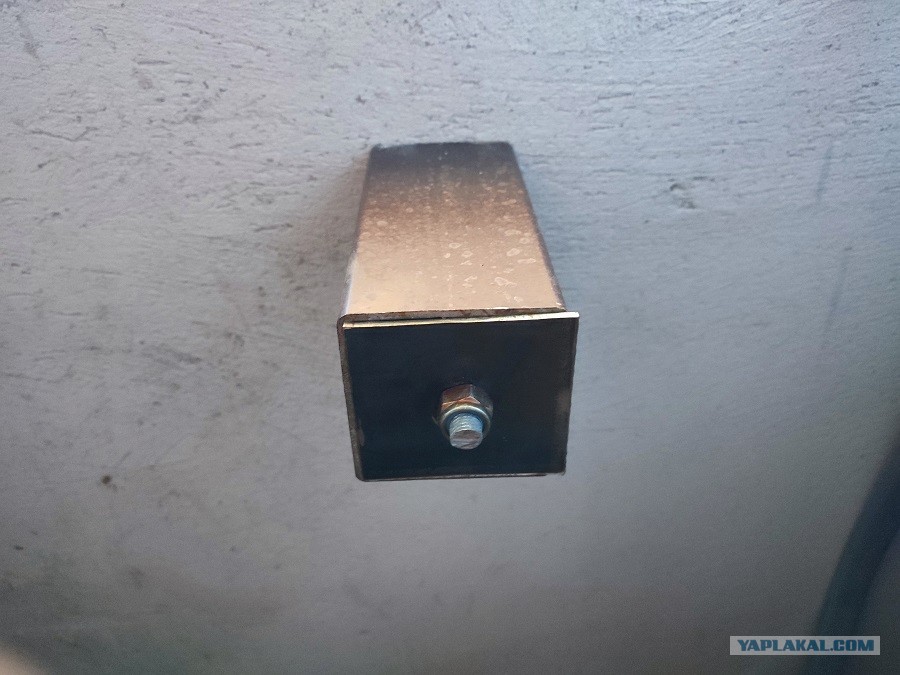

Но утро вечера мудреней. Выспавшись, подумалось – этот несчастный блок из эксперимента уже лет 15 валяется на улице, под дождем, снегом, в морозы и тд. Он мог и подустать. Отправился в котельную, установил новую шпильку прям на стену, благо никакой отделки там не делали. Выждал по минимуму и притянул стакан с стене. Гайку затянул со всей дури, пока колом не встала. Ура ! Держит ! Продолжаем !

23.

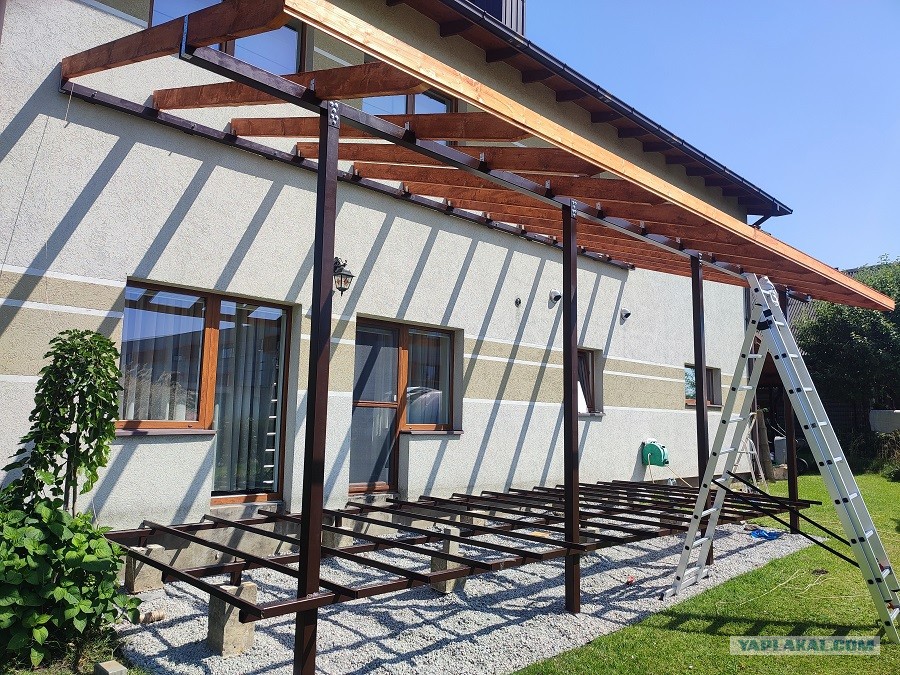

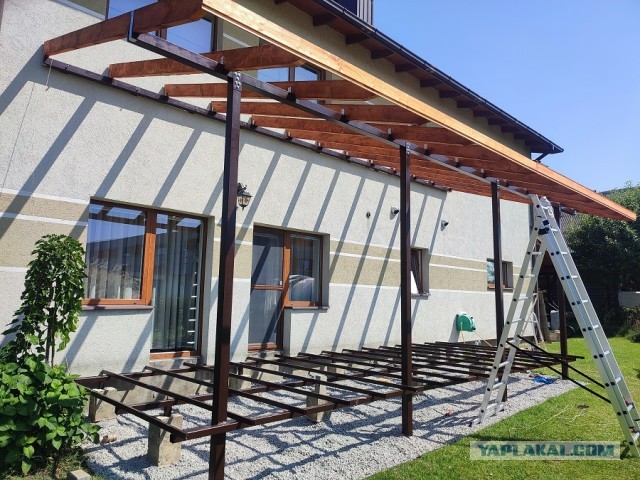

Задний мауэрлат и стропила залетели, спасибо зятю за помощь.

24.

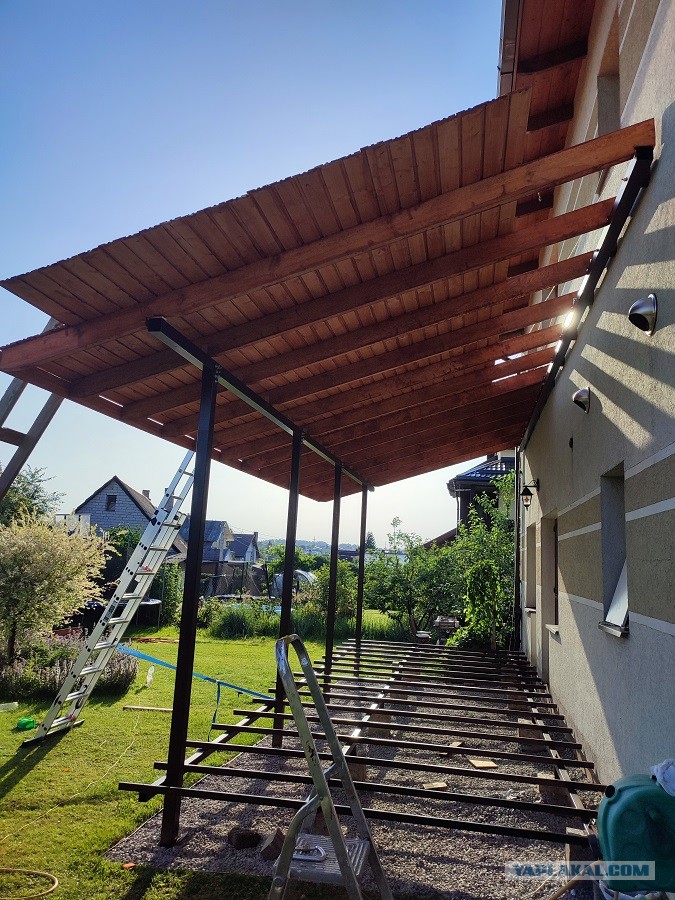

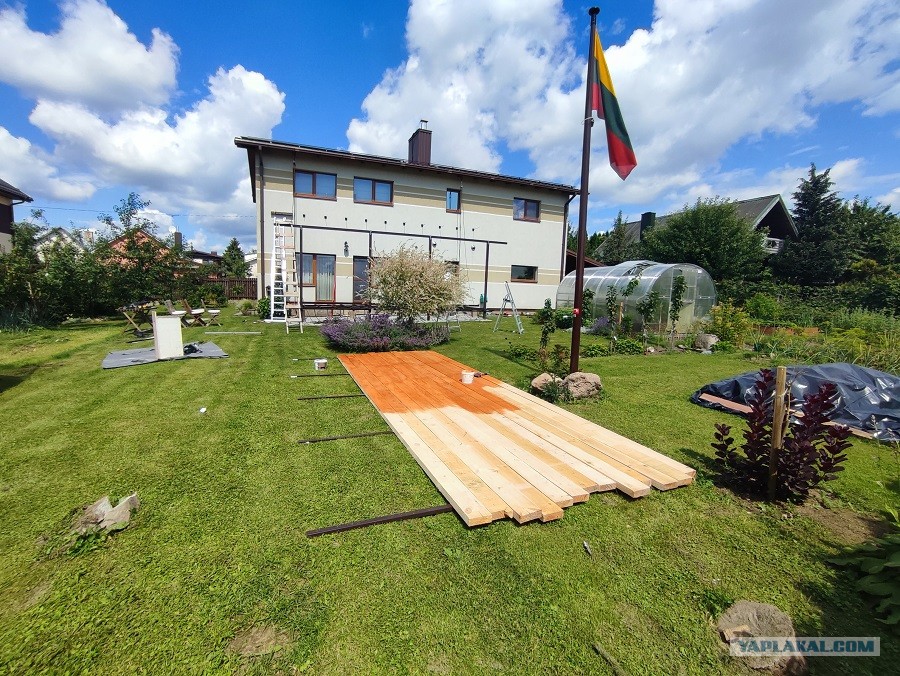

Залетает шалевка.

25.

Все чаще слышится поцокивание языком со стороны улицы от прохожих.

26.

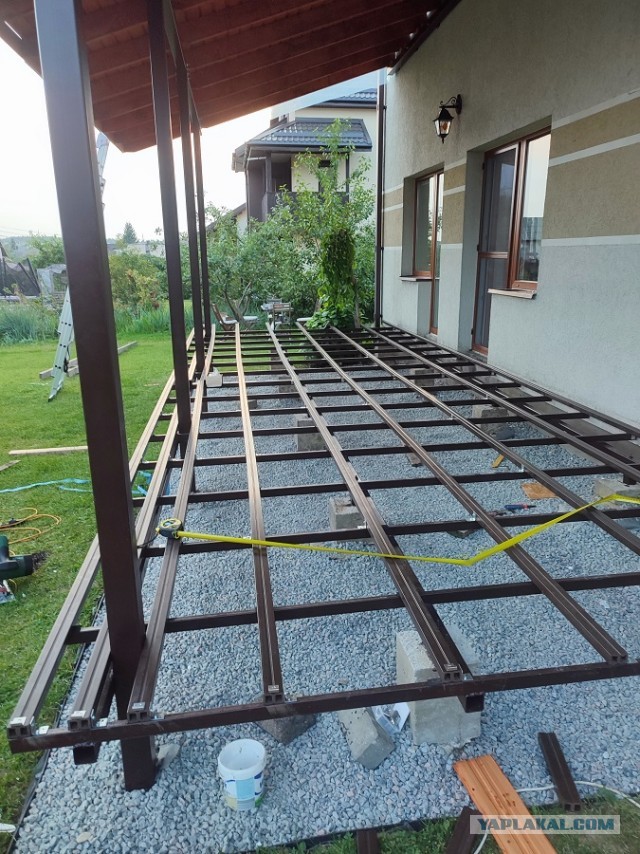

Последний слой каркаса – WPC балки, чтобы не мучиться с присверливанием досок к металлу. Ну и шаг еще реже.

27.

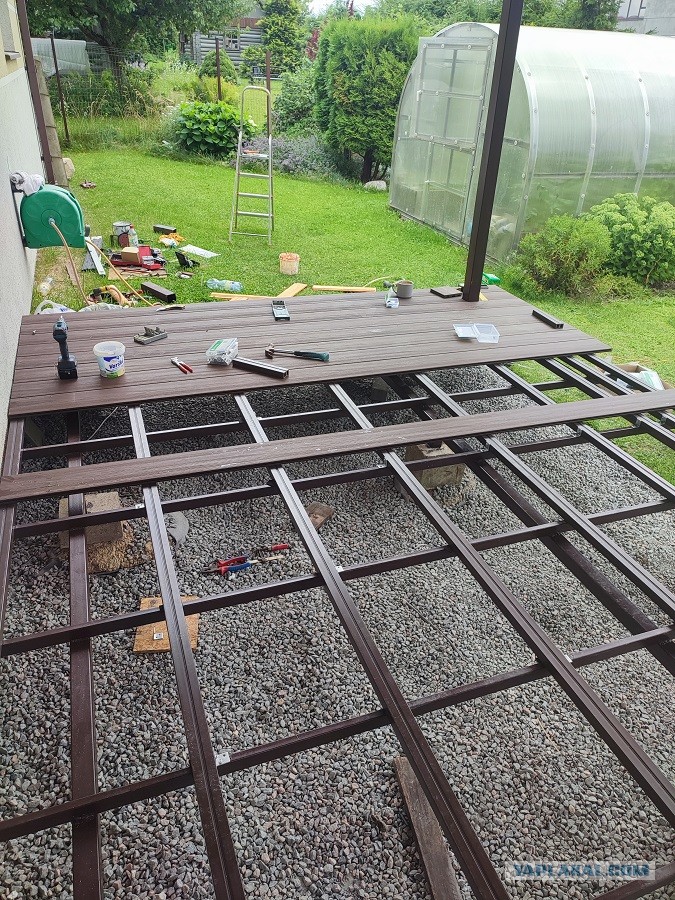

Доска пошла.

28.

Вот столько за день вышло уложить. Жена уже гнездо вьет.

29.

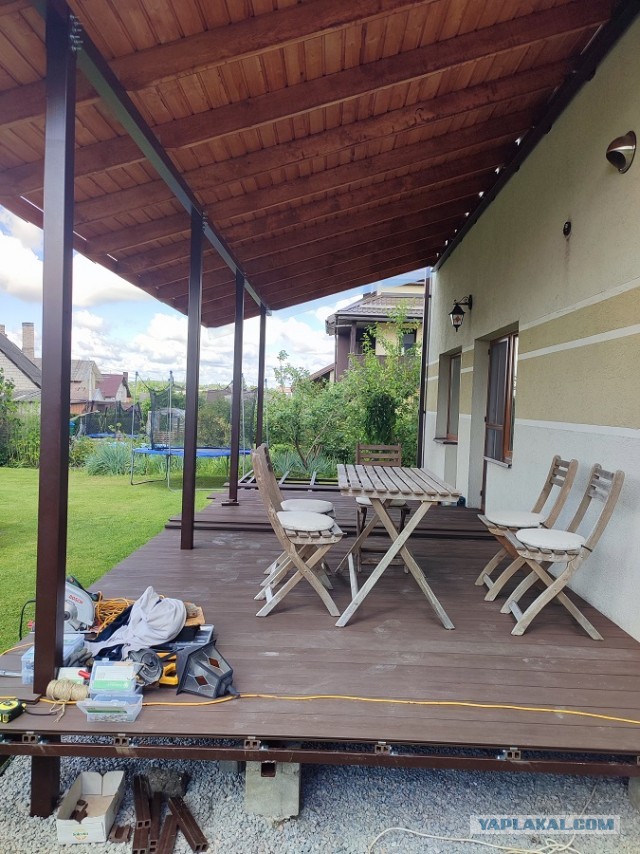

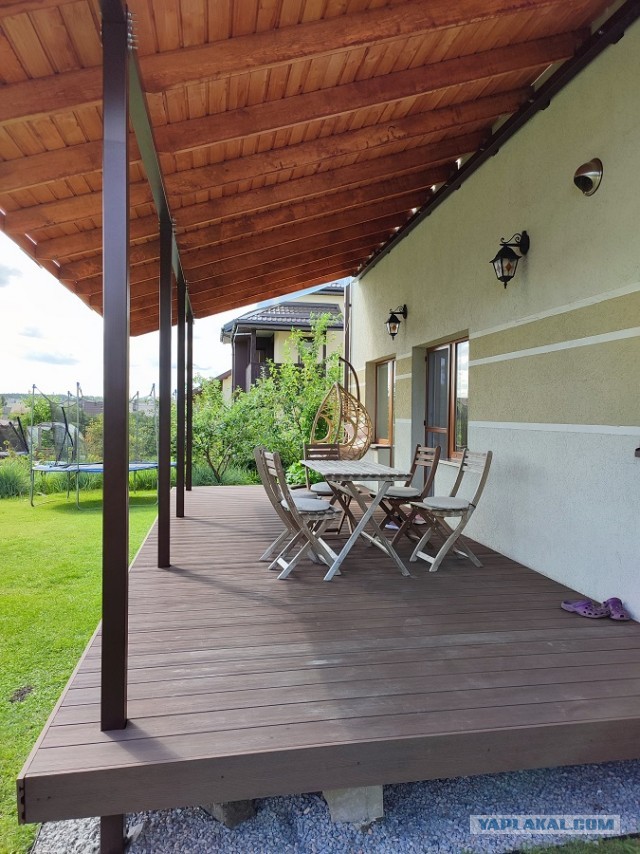

Вот такая терраска получилась

30.

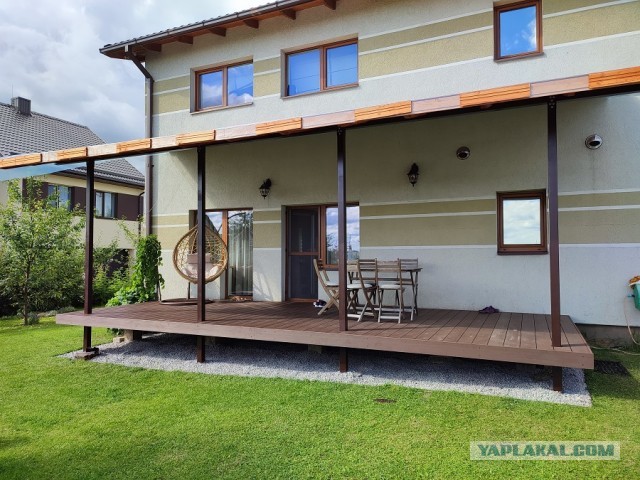

Другой ракурс.

31.

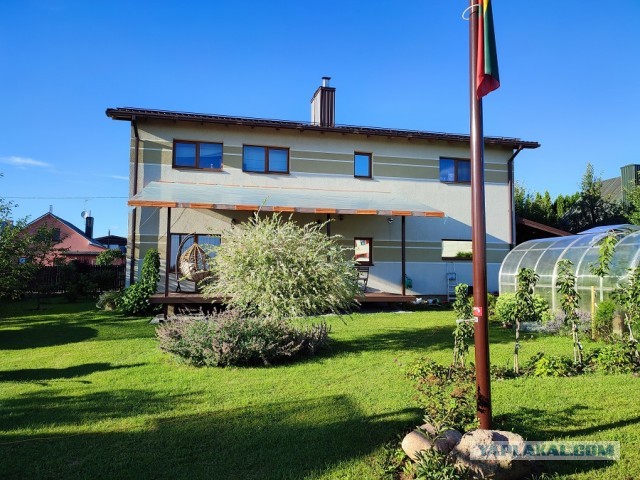

К сожалению, до моего отъезда в командировку не успели произвести жестяное покрытие на крышу. Но это не особо то и интересно. Постоит пока временно под пленкой.
Я закончил. Спасибо за внимание. Всем любви, бобра и здоровья.

Да, бюджет.
Каркас металл 1kEur
Стропила 0,27kEur
Шалевка 0,8kEur
WPC доска, крепеж и тд и тп 2kEur
Прочая мелочь - сверла, краски, грунты, болты, уголки и тд и тп - ну где то 0.5kEur

Это сообщение отредактировал yasskel - 2.08.2022 - 20:55
