Доброго всем дня!

Началось все с того, что прислали мне видео, на котором из профтрубы сделана печка для котелка. Спасибо за идею. Профтрубу купил начал ваять.

24 картинки.

Печь для котелка своими руками.

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Lomonosoff
5.07.2018 - 12:08
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1256
По видео сделал набросок. Высоту выбрал такую, чтобы в итоге котелок был немного выше моего пупка. Так удобнее готовить.

Печь для котелка своими руками.

[^]
Lomonosoff
5.07.2018 - 12:10
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1256

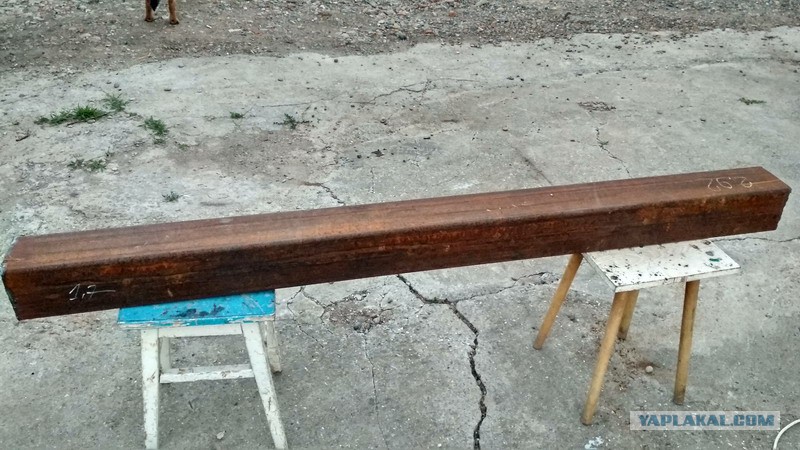

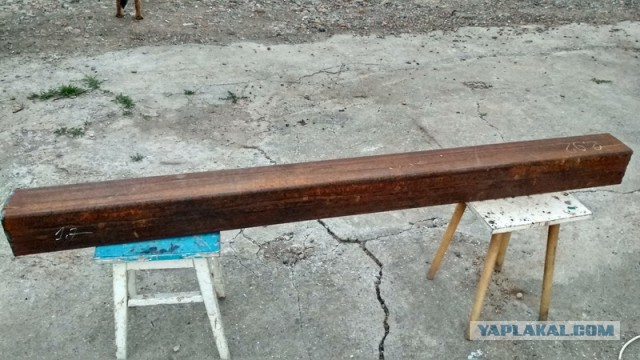

На металлобазе взял с небольшим запасом отрезок 1700мм трубы 120, стенка 4, и немного квадрата 10 для колосников и ножек.

Печь для котелка своими руками.

[^]
Lomonosoff
5.07.2018 - 12:10
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1256
АУ!

Печь для котелка своими руками.

[^]
Lomonosoff
5.07.2018 - 12:12
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1256

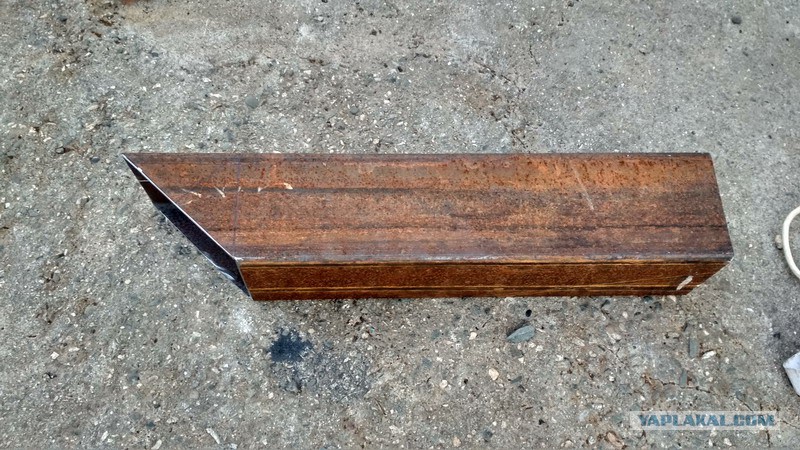

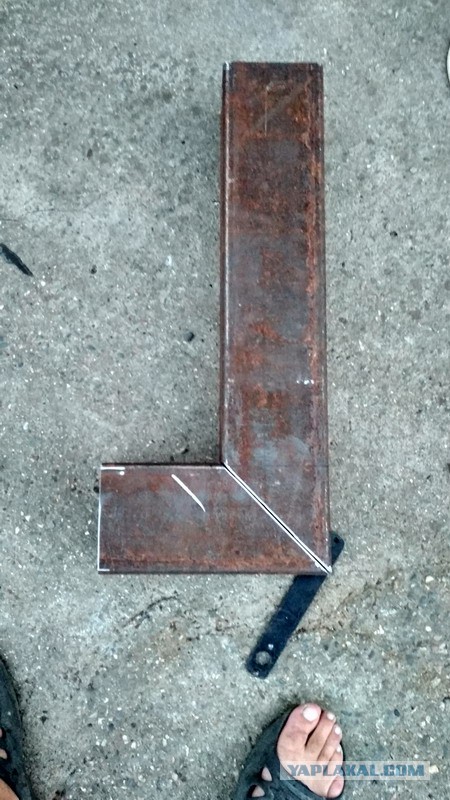

Хорошо что взял с небольшим запасом. Первый рез такой большой для меня трубы вышел неудачным. Угла в ни в 45, ни даже в 55 не получилось. На этой фото вторая попытка, уже похоже на 45.

Печь для котелка своими руками.

[^]
Lomonosoff
5.07.2018 - 12:14
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1256

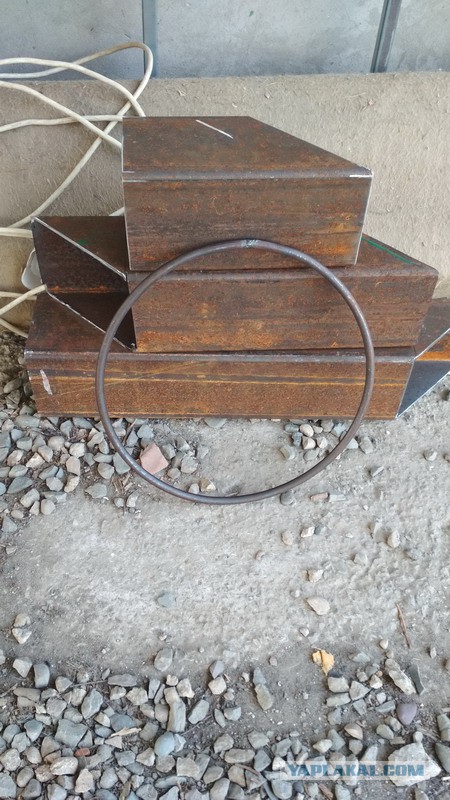

Нарезал за вечер. Кольцо(яйцо), из кругляка сделал знакомый, тк у самого приспособы для гибки прутка нет.

Печь для котелка своими руками.

[^]
Lomonosoff
5.07.2018 - 12:14
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1256
Прикидываю.

Печь для котелка своими руками.

[^]
Lomonosoff
5.07.2018 - 12:15
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1256
Еще прикидываю. Чет не то.

Печь для котелка своими руками.

[^]
Lomonosoff
5.07.2018 - 12:15
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1256
Вот так лучше.

Печь для котелка своими руками.

[^]
Lomonosoff
5.07.2018 - 12:17
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1256
Следующим этапом нужно было вырезать окошко. Та еще работёнка. Три раза диски 115 рвало. Оказывается трубе хочется свернуться винтом при вырезе такого прямоугольника.

Печь для котелка своими руками.

[^]
Lomonosoff
5.07.2018 - 12:18
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1256
Вроде стыкуется.

Печь для котелка своими руками.

[^]
Lomonosoff
5.07.2018 - 12:19
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1256

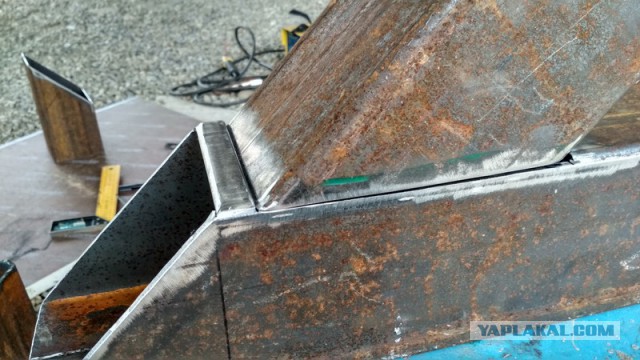

И зазоры небольшие, потому что стараюсь не переносить размеры, а прикладывать деталь к детали и отмечать места реза по месту. Так точней получается.

Печь для котелка своими руками.

[^]
Lomonosoff
5.07.2018 - 12:20
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1256

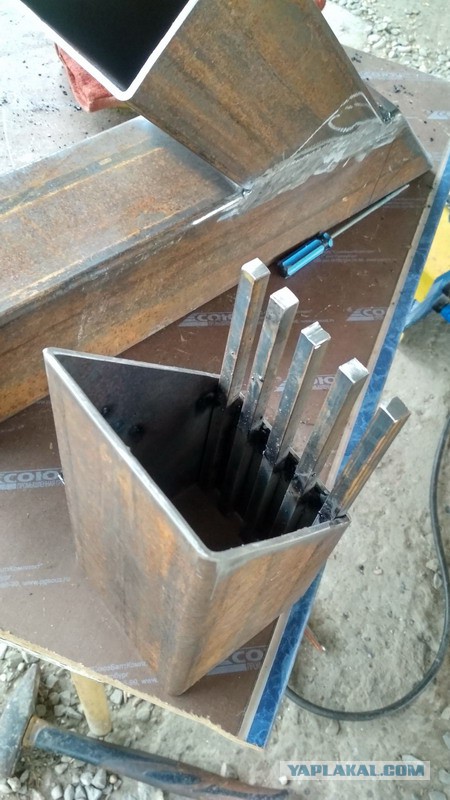

Прихватываю колосники.

Печь для котелка своими руками.

[^]
Lomonosoff
5.07.2018 - 12:21
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1256
Как позже показали испытания, надо было не 5, а 4 колосника. Быстро забивается углями и приходится шерудить полешки чтоб возобновить тягу.

Печь для котелка своими руками.

[^]
Lomonosoff
5.07.2018 - 12:22
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1256

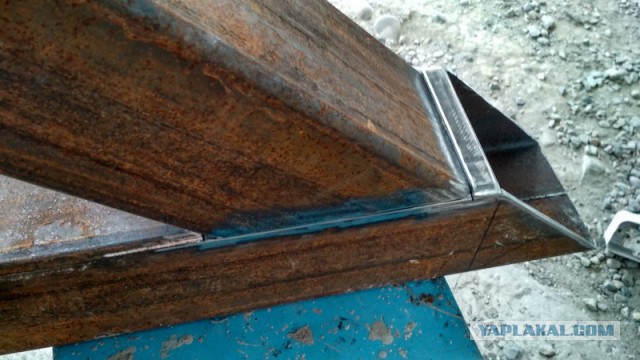

Сначала привариваю топку.

Печь для котелка своими руками.

[^]
Lomonosoff
5.07.2018 - 12:22
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1256
Следом поддувало.

Печь для котелка своими руками.

[^]
Lomonosoff
5.07.2018 - 12:23
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1256
Если заглянуть в трубу сверху.

Печь для котелка своими руками.

[^]
Lomonosoff
5.07.2018 - 12:23
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1256

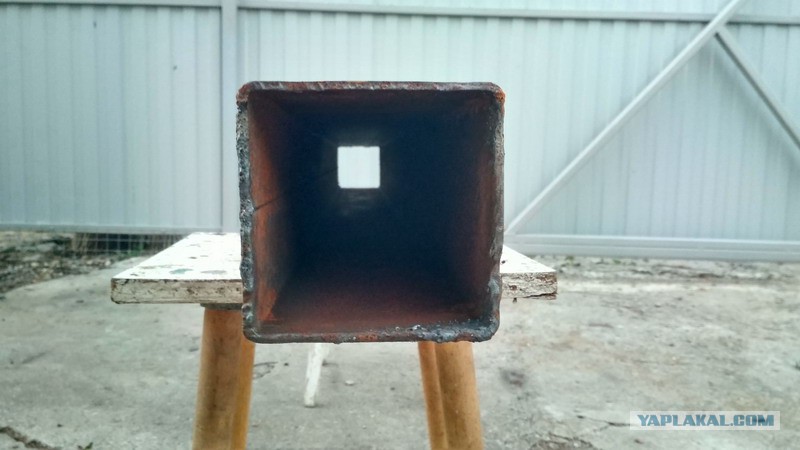

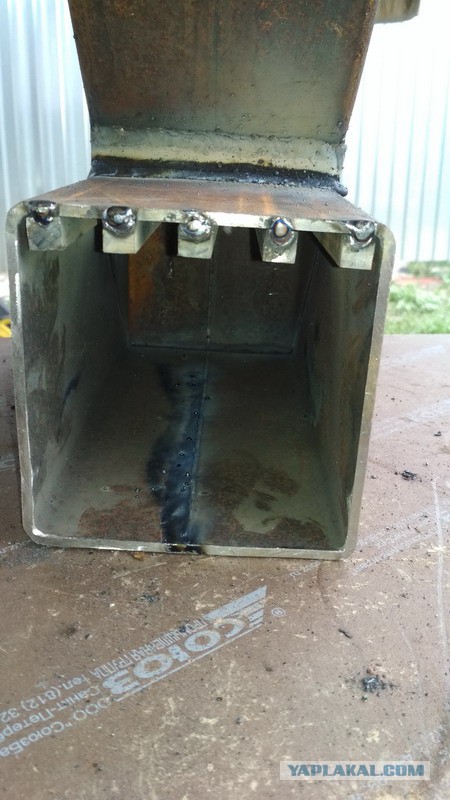

Если глянуть в поддувало.

Печь для котелка своими руками.

[^]
Lomonosoff
5.07.2018 - 12:24
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1256

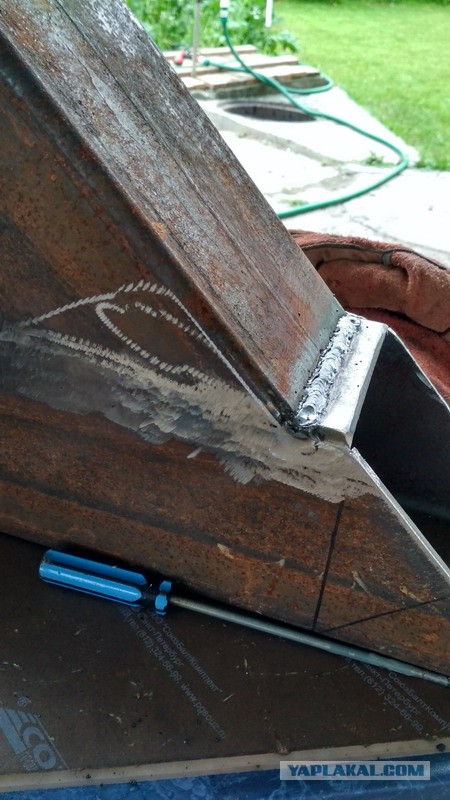

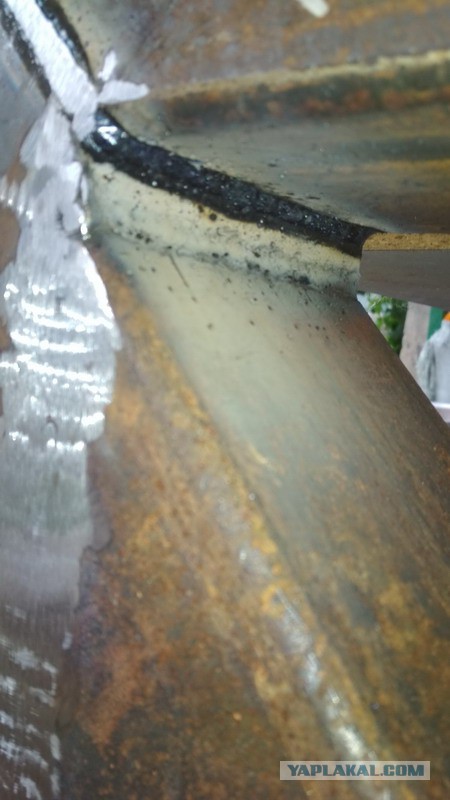

Просто шов.

Печь для котелка своими руками.

[^]
Lomonosoff
5.07.2018 - 12:26
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1256

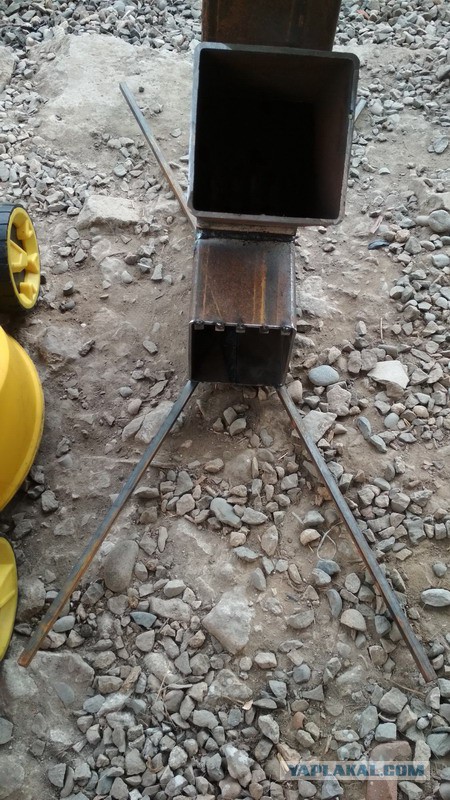

Из того-же прутка делаю ноги. По сути печка стоит на земле, эти ноги только для того чтоб не опрокинулось все. Когда ставишь котелок, конструкция норовит опрокинуться набок.

Печь для котелка своими руками.

[^]
Lomonosoff
5.07.2018 - 12:27
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1256
Пробный запал. Тяга просто бешеная. Колосники раскалились до розового цвета.

Печь для котелка своими руками.

[^]
Lomonosoff
5.07.2018 - 12:28
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1256

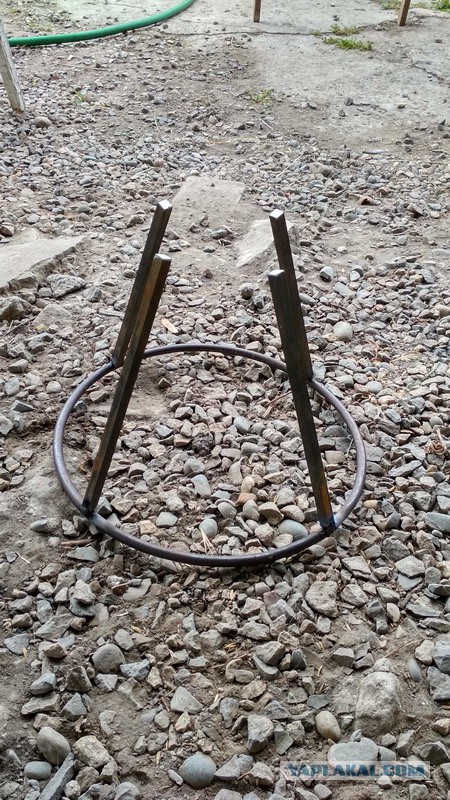

Подставка для котелка в процессе.

Печь для котелка своими руками.

[^]
Lomonosoff
5.07.2018 - 12:28
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1256
Хоба!

Печь для котелка своими руками.

[^]
Lomonosoff
5.07.2018 - 12:29
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1256

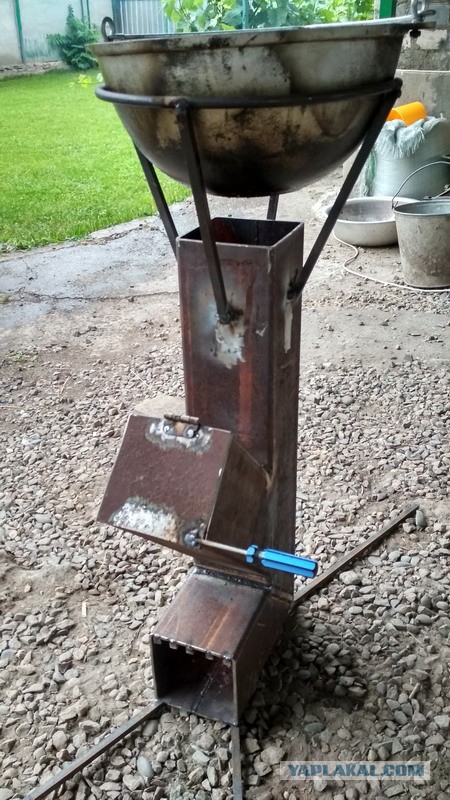

Слизанная китайская отвертка вполне сгодилась для ручки.

Печь для котелка своими руками.

[^]
Lomonosoff
5.07.2018 - 12:31
Статус: Offline


Ярила

Регистрация: 23.06.12
Сообщений: 1256
Ну так как дело к обеду идет, то процесс готовки плова выкладывать не стану. Только фото остывания готового блюда. Всем приятного аппетита и хорошего дня!

Усьо.
