Тумбочка с выдвижными ящиками и полками

[ Версия для печати ]


Страницы: (4) [1] 2 3 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

Kalbasa123	3.02.2018 - 11:45 [ показать ]
Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	190 Итак, было решено запилить тумбочку с полками и выдвижными ящичками. Под всё нарастающее количество вещей сына. В качестве примера были взяты две тумбочки с буржуйских сайтов. Будет 37 фотографий. Как хотелось – вот примерно так же, только без гули мули сверху и шкафчики чтобы выдвигались вбок, а не спереди. И полки не из стекла, а из дерева.
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

Kalbasa123	3.02.2018 - 11:46 [ показать ]
Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	Фото 2. И чтобы вот в таком духе, с минимум фурнитуры, объемными ножками.
	[^]

Kalbasa123	3.02.2018 - 11:46 [ показать ]
Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	Фото 3. Набросал примерно вот так. Лучше эскизов нет, все как-то досчитывалось и допиливалось то в уме, то на каких-то клочках бумаги. Сначала хотел сделать чтобы ящики выдвигались с торца, чтобы устойчивее была коробка, но потом решили всё-таки сделать их сбоку. На рисунке старая идея.
	[^]

Kalbasa123	3.02.2018 - 11:47 [ показать ]
Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	Фото 4. Расчёты.
	[^]

Kalbasa123	3.02.2018 - 11:48 [ показать ]
Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	Фото 5. Коробка будет из местного лауана, ящики из фанеры толщиной в дюйм, дно у ящиков из фанеры толщиной полдюйма, лицевые панели на ящиках – сосна. Лауан получилось взять бруски шириной в сантиметров 10 (4 дюйма). Нарезаем, торцы брусков ровняем на фрезерном столике (ближе к 90 градусам), сверлим отверстия в торцах.
	[^]

Kalbasa123	3.02.2018 - 11:49 [ показать ]
Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	Фото 6. Сажаем на клей и на шканты (4 мм), всё это зажимаем в струбцины и для того, чтобы всё было ровно – зажимаем снизу и сверху. На фото должно быть понятнее. Вверху справа видно нарезанные бруски заготовки. Это сообщение отредактировал Kalbasa123 - 3.02.2018 - 11:50
	[^]

Kalbasa123	3.02.2018 - 11:52 [ показать ]
Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	Фото 7. Верх, низ, три стенки (задняя стенка тоже будет из дерева), две полки. Всё склеено, выглядит скверно, лауан таращит – все панели выгибаются и коробятся.
	[^]

Kalbasa123	3.02.2018 - 11:53 [ показать ]
Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	Фото 8. Но это ничего. Все отхождения от плоскости будут корректироваться торцами других панелей. Почти. После шлифовки панели начинают выглядеть более благородно и однородно.
	[^]

Kalbasa123	3.02.2018 - 11:53 [ показать ]
Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	Фото 9. Все панели пошлифовали, порезали.
	[^]

Kalbasa123	3.02.2018 - 11:54 [ показать ]

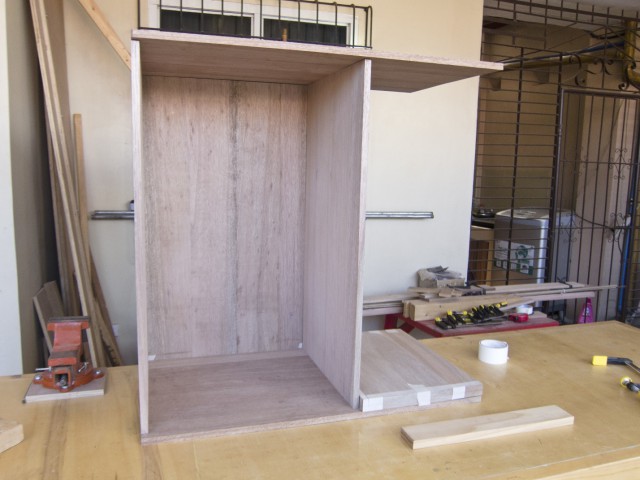

Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	Фото 10. Представляем как это всё будет выглядеть.
	[^]

Kalbasa123	3.02.2018 - 11:54 [ показать ]
Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	Фото 11. Грунтуем, шлифуем.
	[^]

Kalbasa123	3.02.2018 - 11:54 [ показать ]
Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	Фото 12. Сверлим отверстия под шканты – крепить две полки на боковую стенку.
	[^]

Kalbasa123	3.02.2018 - 11:55 [ показать ]
Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	Фото 13. Вклеиваем первую полку. Панели тонкие – когда зажал сверху струбциной – их стало выгибать. Прижал уголками в двух местах – к стенке, чтобы склеилось перпендикулярно и еще в середине полок – чтобы они меньше выгибались.
	[^]

Kalbasa123	3.02.2018 - 11:55 [ показать ]
Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	Фото 14. Вклеиваем вторую полку. Здесь вместо уголков – уже полноценные бруски прикрутил к полками, чтобы не выгибались. А к стенке – да, так же уголками.
	[^]

Kalbasa123	3.02.2018 - 11:55 [ показать ]
Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	Фото 15. На стенки, где будут направляющие для ящиков – клеим тонкие полоски лауана же – чтобы было куда направляющие прикручивать.
	[^]

Kalbasa123	3.02.2018 - 11:56 [ показать ]
Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	Фото 16. Клеим заднюю стенку к стенке боковой и небольшую перекладину в передней части.
	[^]

Kalbasa123	3.02.2018 - 11:56 [ показать ]
Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	Фото 17. Стенки с полками в сборе.
	[^]

Kalbasa123	3.02.2018 - 11:57 [ показать ]
Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	Фото 18. Теперь будем делать ноги. Ноги будут склеены из брусков потоньше. В принципе, можно было найти бруски цельные – но за ними нужно было ехать, плюс такой самопальный ламинат как-то представился более прочным. Плюс, глубина на моей ручной циркулярке не такая чтобы нарезать по всем плоскостям. Нарезаем бруски.
	[^]

Kalbasa123	3.02.2018 - 11:58 [ показать ]
Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	Фото 19. Рейсмуса у меня нет. Поэтому зажимаем все это хозяйство и по всем плоскостям ручками рубаним.
	[^]

Kalbasa123	3.02.2018 - 11:58 [ показать ]
Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	Фото 20. Мажем клей, солим, зажимаем. (Реально солим – чтобы не «плавали», когда будут зажаты).
	[^]

Kalbasa123	3.02.2018 - 11:59 [ показать ]
Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	Фото 21. Почти готовая нога.
	[^]

Kalbasa123	3.02.2018 - 11:59 [ показать ]

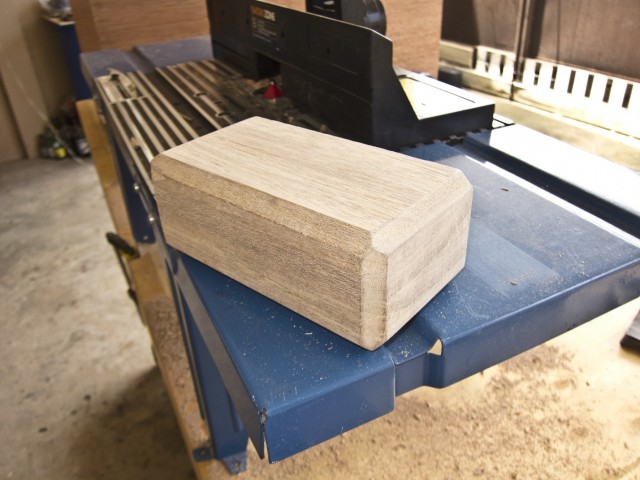

Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	Фото 22. Кромки снимаем фрезой. Теперь совсем готовая нога.
	[^]

Kalbasa123	3.02.2018 - 11:59 [ показать ]
Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	Фото 23. Много ног. Фреза кусачая, пооткусывала, поотщипала кусочки там, где не надо. Будем выбирать куда какую ногу и каким боком, чтобы дефекты меньше было видно.
	[^]

Kalbasa123	3.02.2018 - 12:00 [ показать ]
Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	Фото 24. Готовим столбики, которые будут держать полки. Опять же за неимением гербовой, писать будем ручным рубанком.
	[^]

Kalbasa123	3.02.2018 - 12:01 [ показать ]
Статус: Offline Приколист Регистрация: 12.01.15 Сообщений: 269	Фото 25. Вырезаем пазы в столбиках, чтобы концам полок было на что опираться.
	[^]
