Умный Дом? Толковая квартира.

Один Яповец выразил интерес к теме «Умного дома». Откликаясь на его пожелания делаю этот пост. Если кому-то еще покажется интересным буду рад. Изложу все сжато, в стиле –« Как нарисовать сову». Развернуто отвечу на вопросы в комментариях.

Сначала несколько слов о самой концепции, о реальном воплощении и отличии теории от практики.

В теории умный дом выглядит так:
1- Сервер
2- Терминалы (интерфейс управления домом)
3- Комплекс датчиков, с которых сервер получает данные о событиях и состояниях приборов , объектов итд.
4- Исполнительные устройства, выключатели света, климатические устройства, обогреватели, кондиционеры, увлажнители , различные мультирум устройства, смарт-тв, медиа сервер итд.
5- Контроль доступа- датчики дверей, датчики присутствия, видео наблюдение, сигнализация.

На основе этой концепции мы можем автоматизировать некоторые повседневные задачи. То есть в зависимости от показаний датчиков, по времени итд активировать то или иное оборудование. И просто иметь возможность локально и удаленно управлять этими устройствами.

Теперь к практике. На рынке есть куча устройств и стандартов. Например z-wave, ZigBee итд.
Есть решения для arduino и raspberry pi, но тут обычному пользователю скорее всего придется туго. Я для некоторых важных вещей , как датчик протечек и газоанализатор использую именно подобное решение.
Все они в разной степени отвечают первоначально изложенной концепции но не слишком привлекательны по цене, либо трудоемки для внедрения.

На фото главный инженер.

Я решил реализовать это на довольно бюджетной линейке Bro***ink (Я ничего не продаю, не пробвигаю, более того не считаю данное решение идельным- поэтому с обвинениями в рекламе в сад).

Построено все на контроллере (RM Pro) , который является по сути обучаемым пультом ИК , и радио управления 433 Mhz. То есть эта штука подключается к локальной сети посредством Wifi, далее обучается разным пультам, от AV техники, кондиционера, короче говоря , все, что управляется по ИК или радио можно с той или иной степенью успешности привинтить.

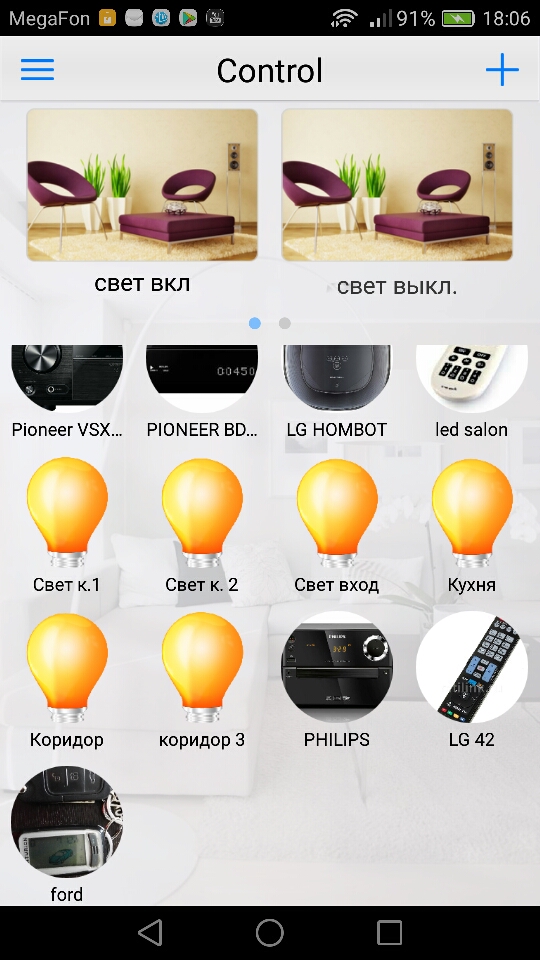

Управляется все это с помощью android\iOS приложения в том числе с использованием сценариев. Например пропал из локальной сети смартфон хозяина- активируем сценарий «из дома» гасим свет, телеки итд.

Данная система расширяется с помощью нескольких модулей (Буду писать только о тех , что использовал сам):

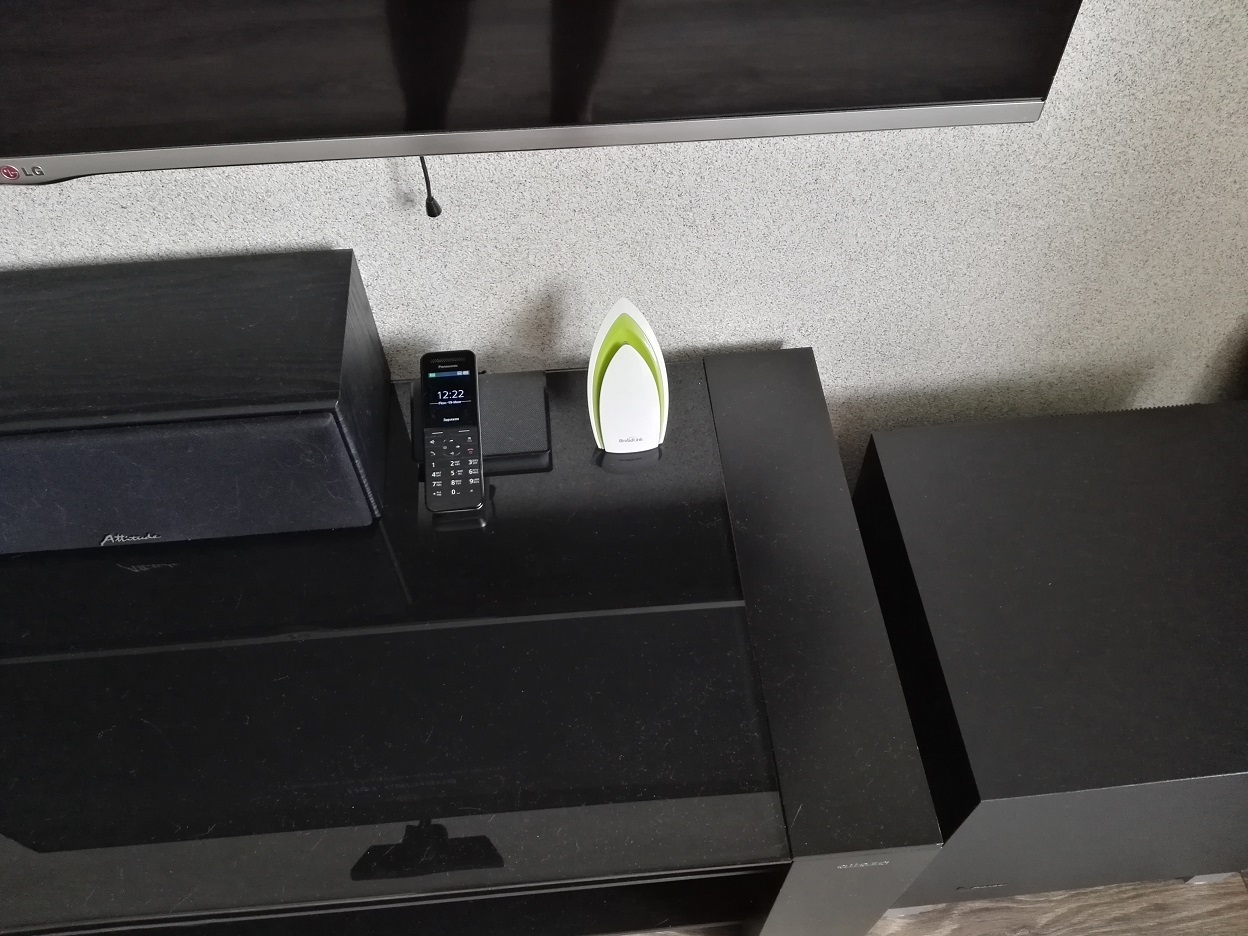

1- E-Air - устройство оснащено несколькими датчиками –температуры, освещения, уровня шума, влажности воздуха и качества воздуха.
(фото аира)

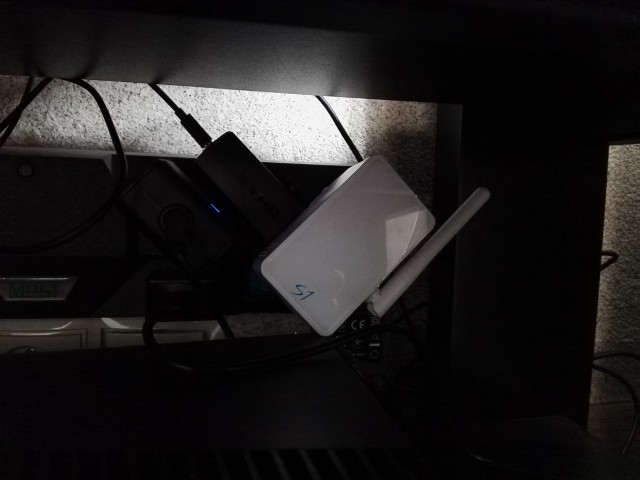

2- S1 . Система контроля доступа. Головное устройство и набор датчиков, датчик открытия двери, датчик присутствия и пульт управления.

3. Выключатели TC2.

Все эти устройства интегрируются в приложение и позволяют использовать показания датчиков для активации оборудования подключенного к системе.

Как видно из описания система получается без сервера, точнее его функции на себя берет частично устройство с приложением совмещая тем самым сервер и терминал , а частично функционал реализован в «облаке» производителя оборудования.
Это самое «Облако» и есть на мой взгляд минус и довольно существенный (но мы с вами его попробуем обойти). В чем минус? Упал интернет, все – капец. Удаленное управление работать не будет ( локально возможность управлять сохраниться). Часто в этом китайском облаке, что то загадочное происходит. То время слетает , то вообще оно в оффлайне. Но есть есть и плюсы- например в облаке уже лежит много пультов от разных девайсов, нет необходимости создавать свой виртуальный пульт можно его просто скачать из облака.

Теперь расскажу что реализовал сам:
1- Кондиционер (управляется и учувствует в сценарии при превышении заданной температуры .)
2- Свет ( все источники света управляются централизованно, кроме того в туалете включается по датчику присутствия, и выключается по таймауту в 5 мин (если не досрал –достаточно помахать руками). Свет в прихожей по датчику двери плюс pushup уведомление на мобильное устройство. В гостинной при падении уровня освещённости до темно и после 19-00 включается LED подсветка по периметру потолка.


Инженер доволен:)

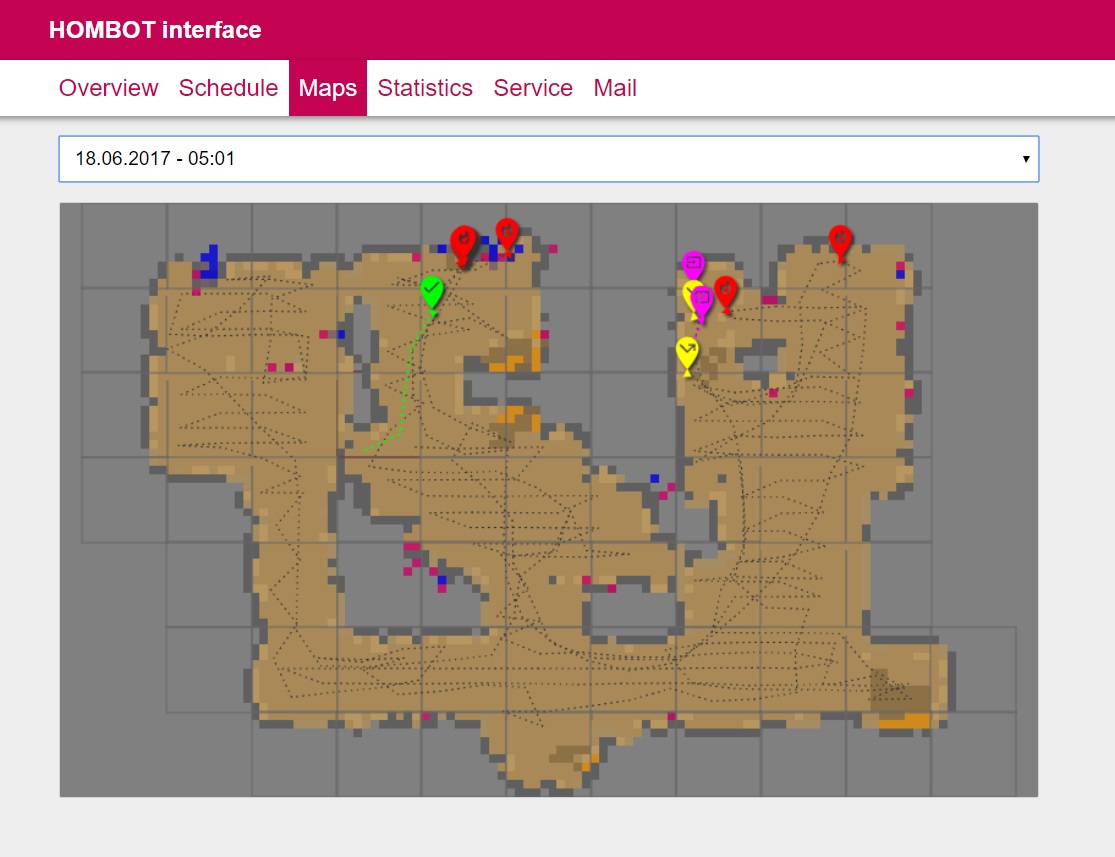

3- Робот пылесос (тут отдельная тема, я к нему прикрутил веб интерфейс и wifi свисток. Поэтому он управляется как через web+ cron (даже в камеру пылесоса можно посмотреть) так и ИК.
4- Два телека ( можно обучать как отдельным кнопкам , так и комбинациям ) , AV Ресивер, BD плейер, HTPC Kodi.
5- Прикрутил голосовое управление (для интересующихся асиистент Дуся, RM plagin и tasker)

Для примера видео демонстрирующие некоторые функции.



Это сообщение отредактировал zvezdoff - 19.06.2017 - 18:13

ЗЫ. Сразу скажу , что автоматизировать, чайники , мультиварки итд считаю бредом. Ибо все равно надо идти налить воды, засыпать продукты. Бюджет примерно 20 тр. Плюс Планшет. И 1 тр примерно на платный софт из маркета.

По традиции фотографировал на тапок, кончил.

С нихуя не прогнозируемым ценообразованием от поставщиков ресурсов(вода, свет, газ) и наших любимых законодателей в плане налогообложения, не скоро такая тема окупиться.

Ну и к умному дому, это имеет весьма далекое отношение, за рукопжопство как обычно петрушка

Это сообщение отредактировал f983lda - 19.06.2017 - 18:20

для начала неплохо бы просто домик заиметь

тут вопрос не в окупаемости, а удобстве и человеческой лени "идти до выключателя"

1. За произнесение вслух термина "умный дом" в нормальных конторах, спецов лишают премии.
2. Управление аудио-видео системами к умняхе не имеет никакого отношения.
3. Кондеи и прочий климат очень криво и бестолково автоматизируется,либо дорого, либо никак.ш
4. Корректно работает, только управление светом, электро потребителями и шторы-жалюзи.
5. Камеры и домофон это не умняха!
6. Маркетологи врут! Даже самая недорогая никогда не окупится!
7. Ценник на умняху начинается от 30 000 евро, ниже - алиекспресс и удачи вам в ваших экспериментах.

Это сообщение отредактировал tvigor - 19.06.2017 - 18:21

А что там про робота? )

Ну робот одной корейской организации с помощью wifi свистка и такой то матери превращается в робота с вебкой

Давайте так. Не читал тему и угадаю что сделал автор:
Управление светом по вайфай.

Стесняюсь спросить.. А зачем роботу вебка?)

Согласен.
Если по приколу только))

Решил такой хозяин телефон перезагрузать, или забыл на зярядку поставить...

И тут всё потухло. пропало, встало на охрану, выпустили церберов и включили периметр и автоматические турели.

Я имел в виду вебинтерфейс. Но камеры там имеются для построения карты помещения . Одна в потолок зырит, вторая в пол, тип покрытия определяет или типо того.

За робота с вебкой-зачот=)))
Как по мне-то это баловство.
Не окупит и части времени и бабок затраченых на систему.
А вот если прикрутить например поливалки (система аэрации,или как там ее) и еще научить умный дом кормить тварь домашнюю,то тогда будет тема-темная!

Оно там не совсем так работает, оно еще по GPS детектирует. Если я в магаз иду через дорогу, то нифига не срабатывает. А если на работу , то где то через 3 км приходит оповещение. Я как раз к ТТК подьезжаю, и каждый раз именно там срабатывает.

Теперь понятно стало...
А то у меня фантазия разыгралась: как много вдруг открытий чудных готовит нам робот-пылесос, у которого во лбу вебкА)
