Ламповый усилитель для электрогитары

[ Версия для печати ]


Страницы: (3) [1] 2 3	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

~~boxee~~	27.03.2017 - 20:49 [ показать ]
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	74 В продолжении к предыдущей теме о Кабинетах (колонках) для электрогитары --- Ламповый усилитель для электрогитары. Хочу поделиться процессом построения лампового усилителя для электрогитары =). Собирал его 5-6 лет назад, нашел фотки. Усилитель мне хотелось сделать в стиле старой ламповой радиолы. 20 фото via
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

~~boxee~~	27.03.2017 - 20:49 [ показать ]
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	Схема простая и классическая — Fender Champ с добавлением регулировок по частотам и ручки гейна. Ламповое питание (кенотрон) не стал применять, тут обычное на диодах.
	[^]

~~boxee~~	27.03.2017 - 20:49 [ показать ]

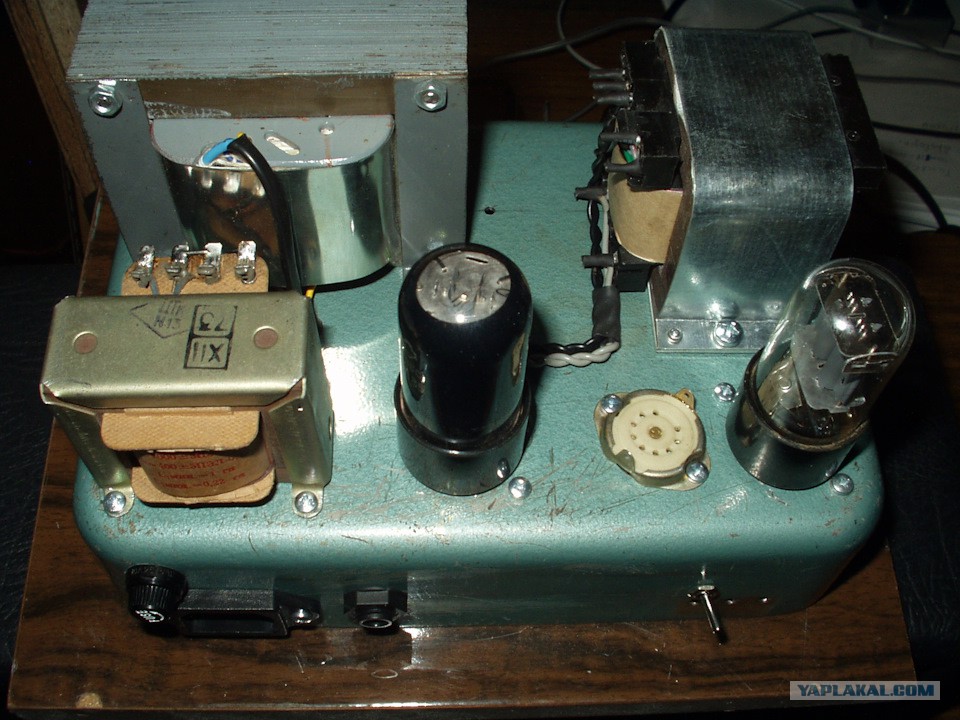

Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	Лампу преампа поставил 6Н9С, выходная 6П6С. Сделал дополнительную ламповую панель в преампе, можно заменить октальную на 6Н2П. Позднее отключил ее, т.к. посчитал это не нужным. Выходной трансформатор купил готовый, мотают в мск. Силовой — железнодорожный "сигнальный трансморматор" СТ-4 или СТ-5, точно не помню. Первичка родная, вторичку я перематывал проводом d=0.33мм. Высоковольтная примерно на 260-280В и накальная 6,3В. Станочек самодельный ручной, катушка на подшипниках и ручка, без счетчиков. Вот такая укладка получилась виток к витку:
	[^]

~~boxee~~	27.03.2017 - 20:50 [ показать ]
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	Никаких плат использовать не стал. Подобные усилители делались в 50е навесным монтажом, т.е. без плат, на металлических стоечках или заклепках в текстолите. Сейчас такую платку называют turret board. Детали заказывал в германии, все фирменные, пленочные конденсаторы Orange Drops, электролиты F&T, резисторы угольные, переменники Alpha 16. Турреты (стоечки под монтаж) я не покупал, а сделал из наконечников для кабеля. Начертил в автокаде монтаж с примерным соблюдением размеров элементов и по нему уже следовал дальше.
	[^]

~~boxee~~	27.03.2017 - 20:50 [ показать ]
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	05
	[^]

~~boxee~~	27.03.2017 - 20:50 [ показать ]
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	Шасси сделал из какого-то ящика связи, вероятно такие висят на столбах, а внутри лежит телефонная трубка, подробнее не знаю, что было внутри не видел. Лишнюю крышку снял, оставшуюся рассверлил.
	[^]

~~boxee~~	27.03.2017 - 20:50 [ показать ]
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	07
	[^]

~~boxee~~	27.03.2017 - 20:50 [ показать ]
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	Начинаем монтаж:
	[^]

~~boxee~~	27.03.2017 - 20:51 [ показать ]
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	09
	[^]

~~boxee~~	27.03.2017 - 20:51 [ показать ]
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	10
	[^]

~~boxee~~	27.03.2017 - 20:51 [ показать ]
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	11
	[^]

~~boxee~~	27.03.2017 - 20:51 [ показать ]

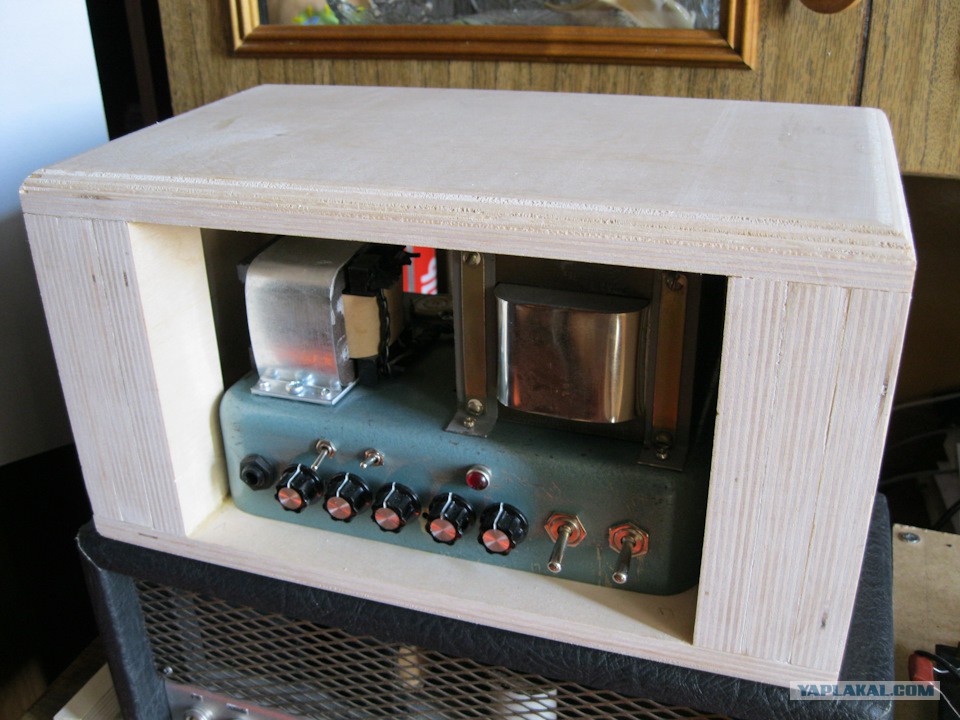

Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	Корпус обычно делаю просто прямоугольную коробку, но т.к. у меня проект под "радиолу", сделал широкие боковины. Пригодились обрезки от предыдущего изготовления кабинета, из кружка вырезанного под динамик получились отличные детали корпуса =). Клеил на ПВА-Столяр.
	[^]

~~boxee~~	27.03.2017 - 20:51 [ показать ]
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	13
	[^]

~~boxee~~	27.03.2017 - 20:51 [ показать ]

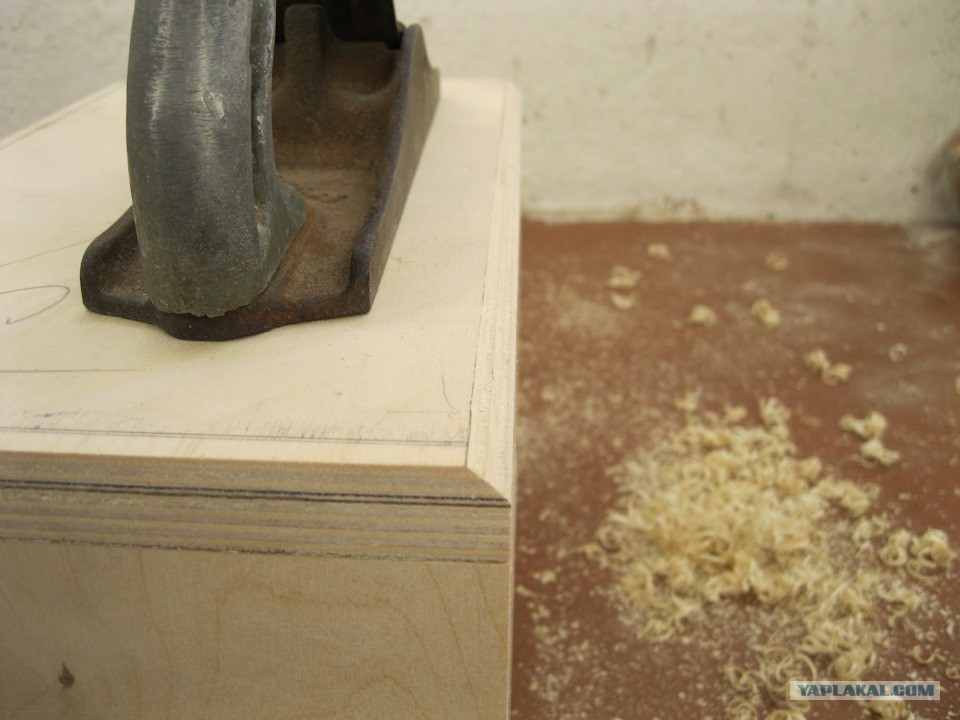

Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	Все углы надо скруглить радиусом 1/2 дюйма, снял фаски рубанком, потом еще две фаски, дальше брусок с грубой наждачкой. Контролировал шаблоном из текстолита.
	[^]

~~boxee~~	27.03.2017 - 20:51 [ показать ]
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	15
	[^]

~~boxee~~	27.03.2017 - 20:52 [ показать ]
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	16
	[^]

~~boxee~~	27.03.2017 - 20:52 [ показать ]

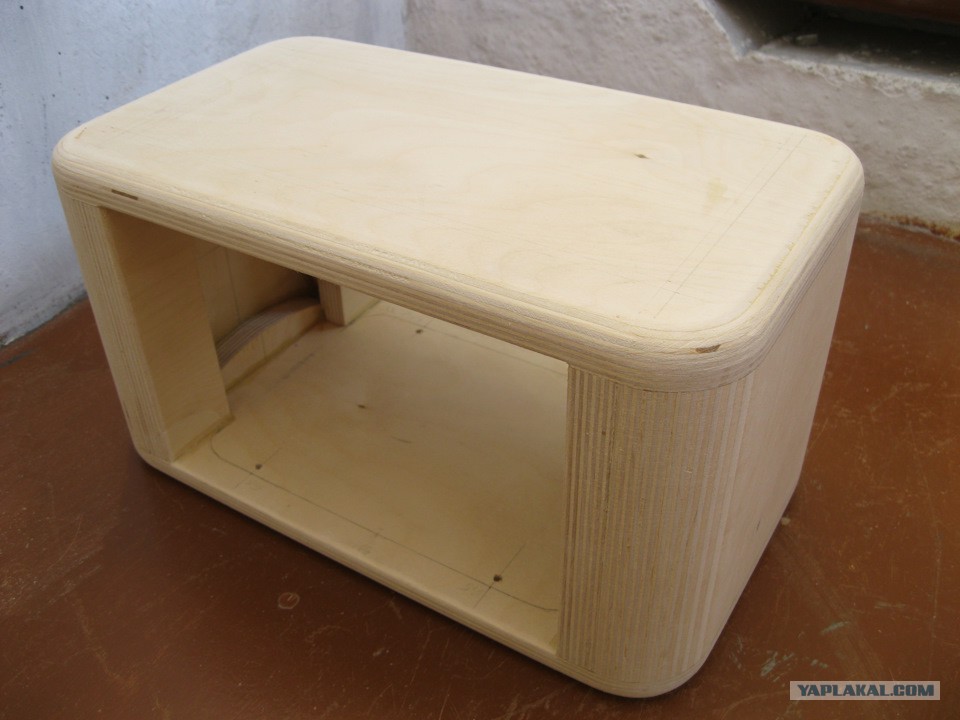

Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	На этом этапе я решил что дизайн какой-то странный, не нравилось. Сделал большие фаски по бокам и скруглил напильником по дереву еще сильнее. Такой вид мне нравится больше =).
	[^]

~~boxee~~	27.03.2017 - 20:52 [ показать ]
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	18
	[^]

~~boxee~~	27.03.2017 - 20:52 [ показать ]

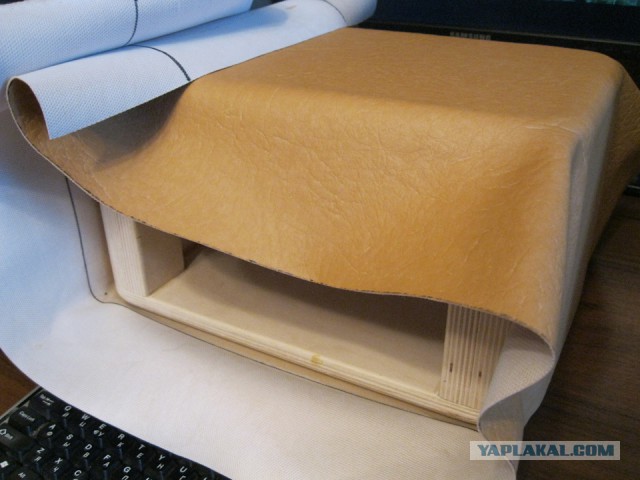

Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	Обтянул дверным кожзаменителем бежевого цвета на тот же ПВА.
	[^]

~~boxee~~	27.03.2017 - 20:53 [ показать ]
Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	20
	[^]

~~boxee~~	27.03.2017 - 20:53 [ показать ]

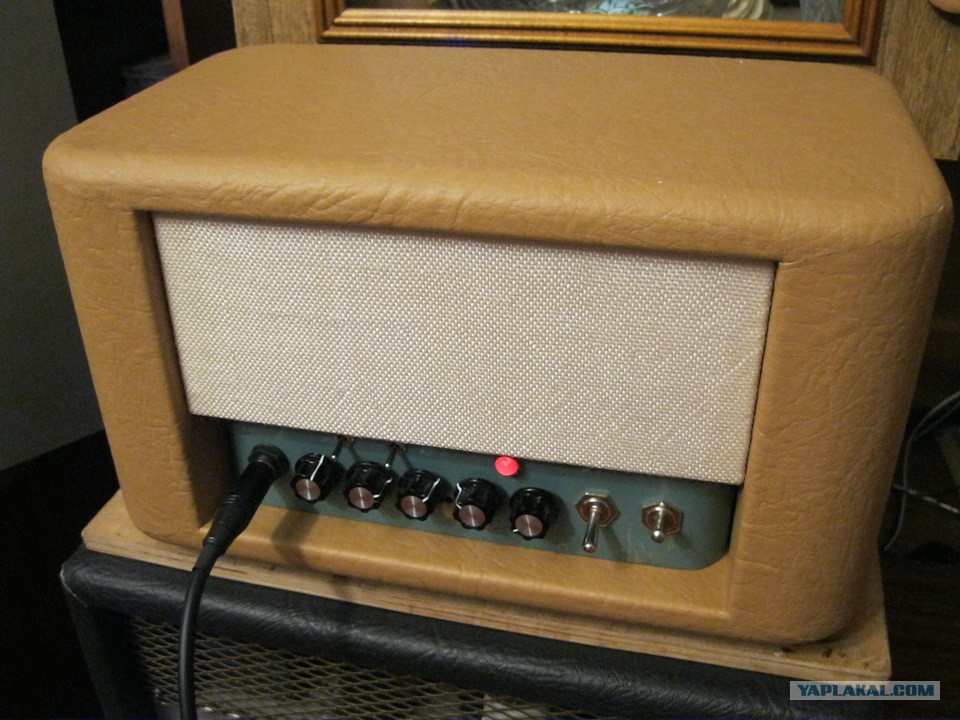

Статус: Offline Ярила Регистрация: 12.01.17 Сообщений: 1370	Последняя Этот усилитель до сих пор у меня дома, все работает, хотя почти и не играю уже =). Мощность небольшая, около 5Вт. Этого хватит чтобы было реально громко. Звук только чистый, без перегруза. Отлично дружит с ламповой грелкой на входе, и вот тогда появляется куча вариантов накрутить кранч и драйв абсолютно разного характера, и громкость соответственно возрастает до звенящих стекол в окнах.
	[^]

~~БоБугай~~	27.03.2017 - 20:58 [ показать ] 2
Статус: Offline Синяк Регистрация: 10.11.14 Сообщений: 154	Знатно! ... Звук бы услышать ... Нет видео случаем?
	[^]

~~Halaban~~	27.03.2017 - 20:59 [ показать ] 4
Статус: Offline старый солдат Регистрация: 13.03.17 Сообщений: 21570	Каждый со скукой борется как может.У меня был хороший знакомый-занимался профессионально звуковой аппаратурой на лампах по заказам.Зарабатывал не плохо-однако,бухал сильно,развелся-далее выпал из моего поля зрения.Главное-что б о твоем детище не узнал наш Пашкетт!Шифруйся,плиз. Это сообщение отредактировал Halaban - 27.03.2017 - 21:02
	[^]

Les1920	27.03.2017 - 21:02 [ показать ] 0
Статус: Offline Демон в коре Регистрация: 5.08.13 Сообщений: 3082	Старый добрый ламповый звук. Кстати как лампы себя чувствуют? Я обычно ставлю задержку на подачу анодного напряжения при включении. Отправлено с мобильного клиента YAPik+
	[^]

Zwieback	27.03.2017 - 21:03 [ показать ] 1
Статус: Online Рождённый в СССР Регистрация: 19.03.11 Сообщений: 1253	Очень неплохо. Яп даже сказал, не побоясь этого слова, охуительно! Это сообщение отредактировал Zwieback - 27.03.2017 - 21:18
	[^]
