Верстак по мотивам Рона Полка – часть 4 (изготовление подстолья).

[ Версия для печати ]


Страницы: (5) 1 2 [3] 4 5	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

whatze	6.06.2019 - 20:35 [ показать ] 2

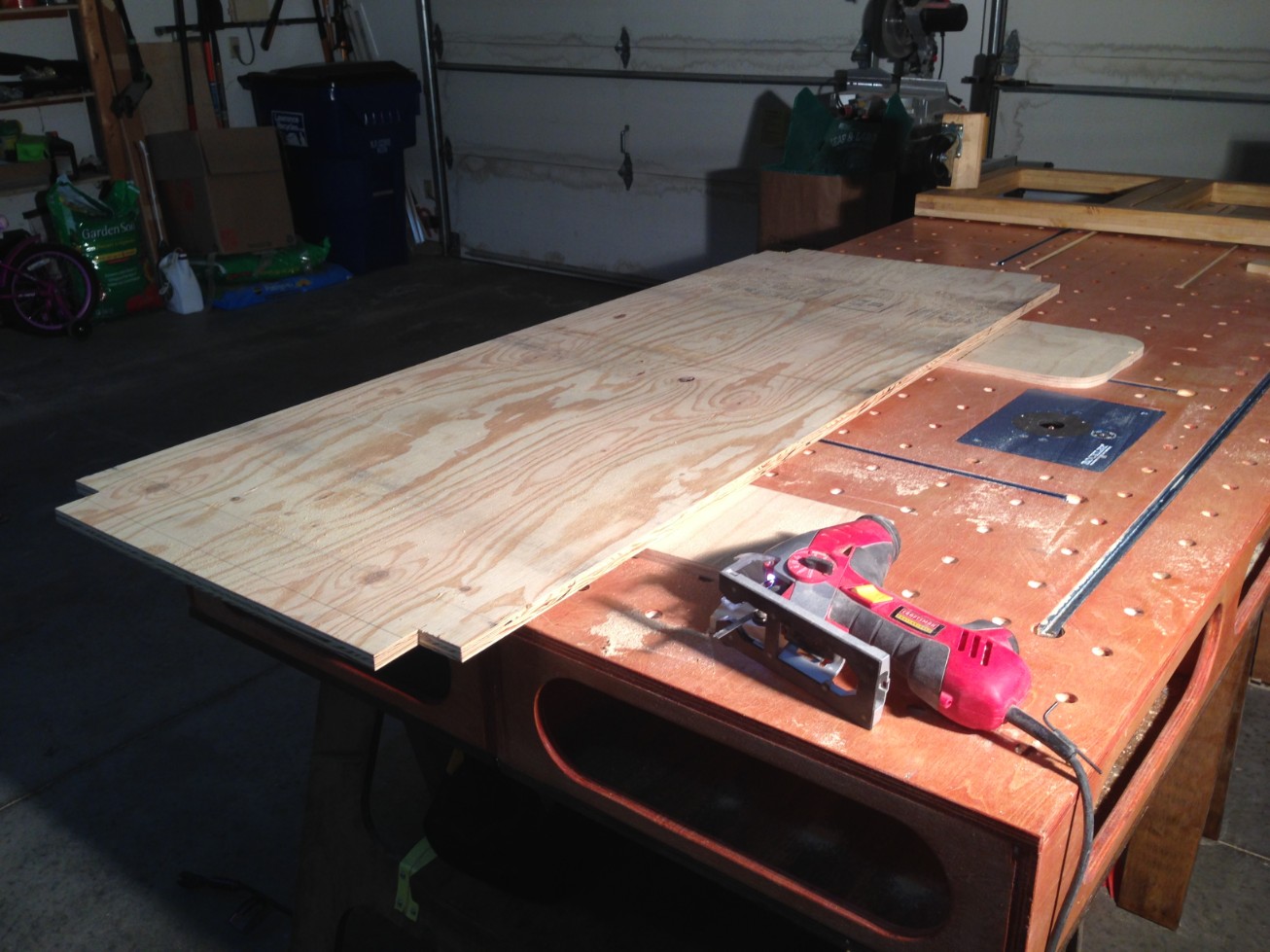

Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	Теперь нужно изготовить центральный несущий элемент. Он будет из 19 мм фанеры в три слоя, поставленного вертикально - общая толщина 57 мм. Должен выдержать вес молодого слона. Пока навешиваем один слой, еще два по совместительству будут задними стенками тумб, их мы установим позже. Из листа фанеры циркуляркой по шине выпиливаем деталь нужных размеров.
	[^]

whatze	6.06.2019 - 20:35 [ показать ] 1
Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	Лобзиком отгрызаем уголки
	[^]

whatze	6.06.2019 - 20:35 [ показать ] 1

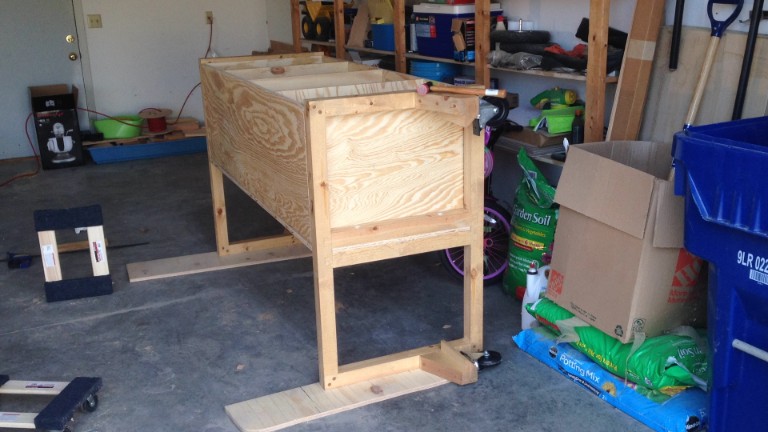

Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	И на ровной поверхности сборочного стола собираем подстолье, юстируя все перпендикуляры. Лист фанеры проходит в подготовленый паз между парными центральными стойками. На этом этапе если что-то косит – надо закрепить струбцинами прижав к столу. Все должно быть идеально ровно.
	[^]

whatze	6.06.2019 - 20:35 [ показать ] 1

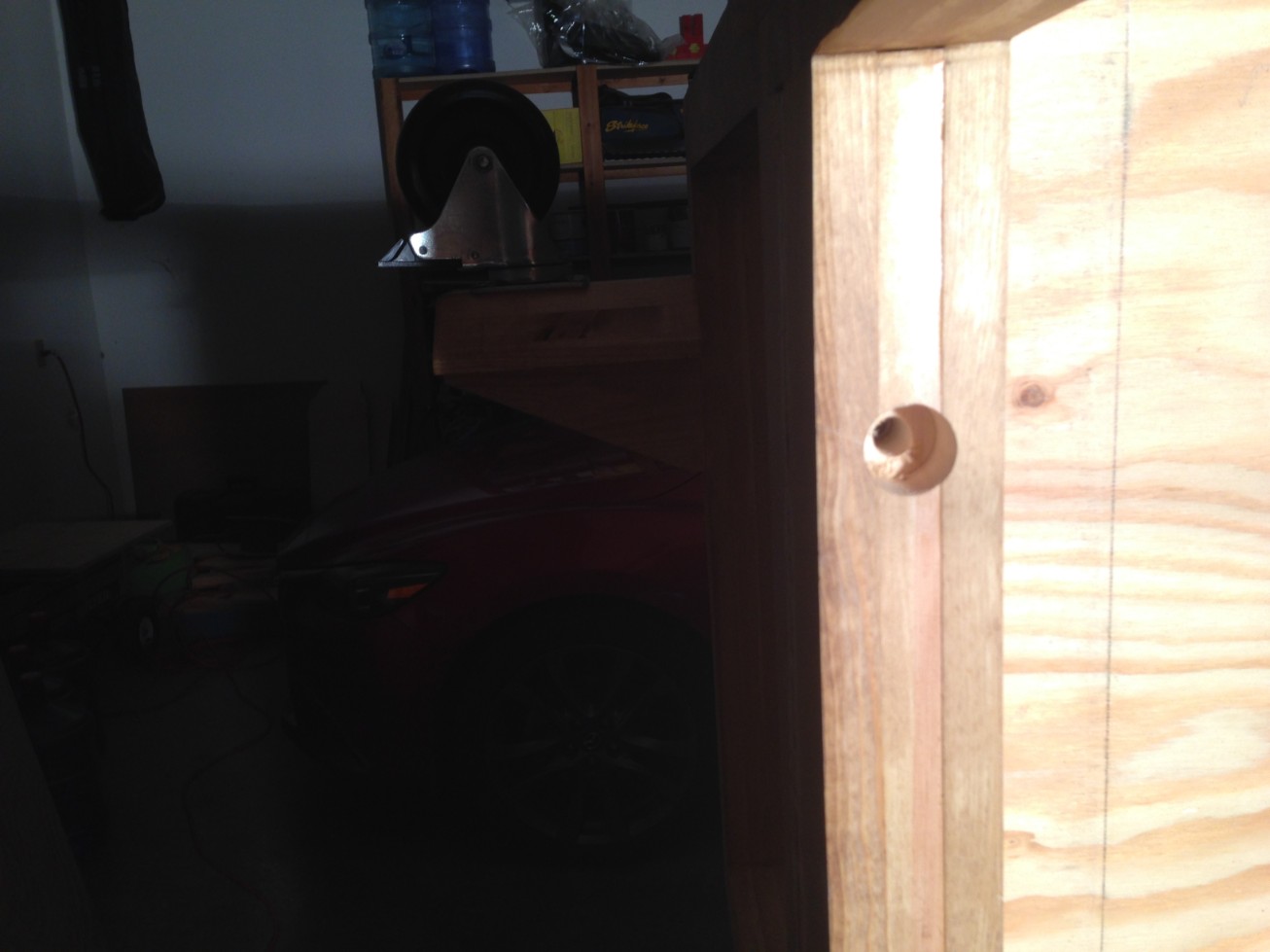

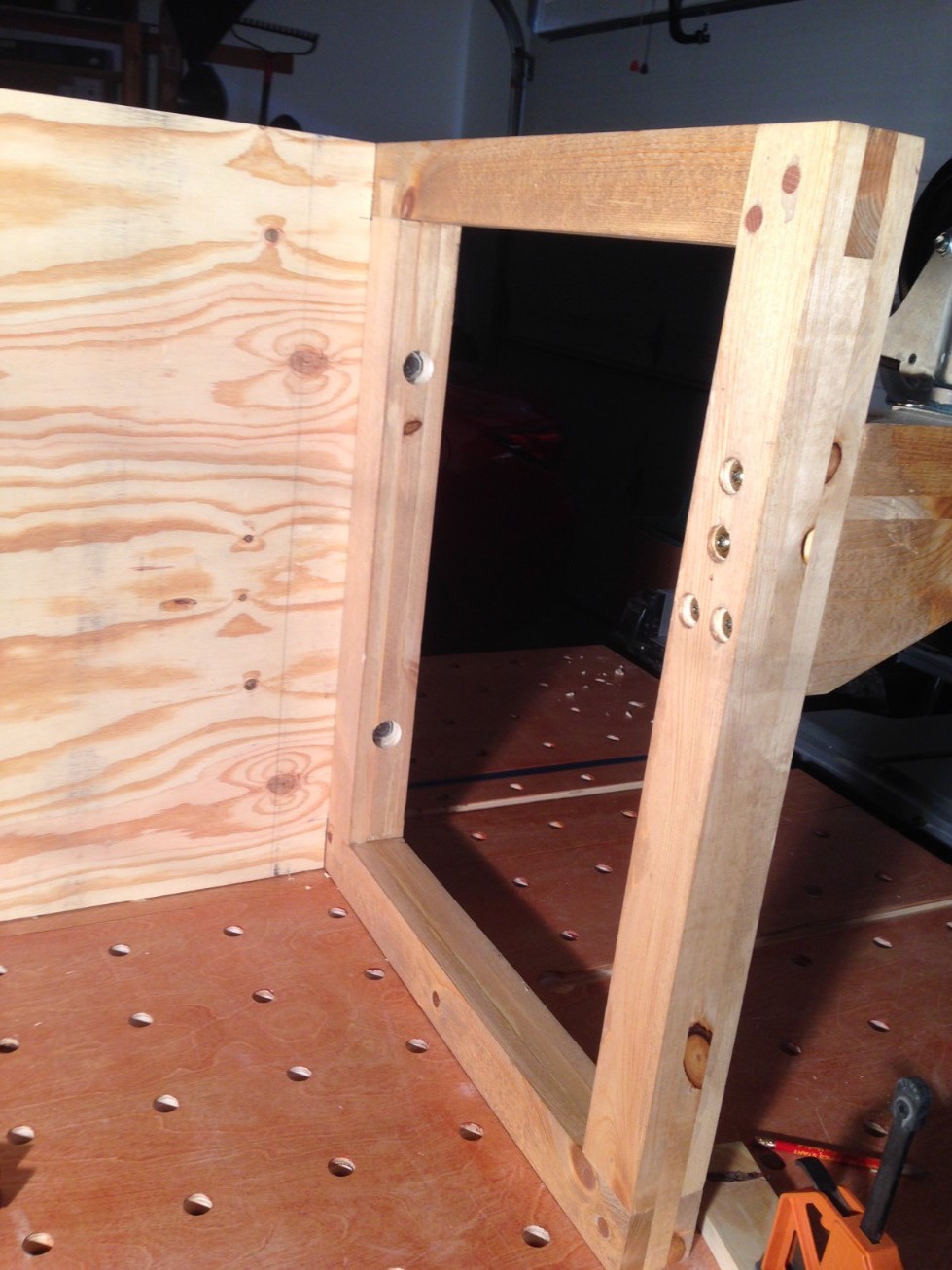

Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	Высверливаем отверстия под болты – они проходят сквозь обе центральные стойки вместе с листом фанеры, зажатым между ними. Сверлом Фостнера сверлим потаи под головки болтов и шайбы.
	[^]

whatze	6.06.2019 - 20:36 [ показать ] 1
Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	Притягиваем все 9 мм болтами - не забываем про шайбы и гроверы.
	[^]

whatze	6.06.2019 - 20:36 [ показать ] 1

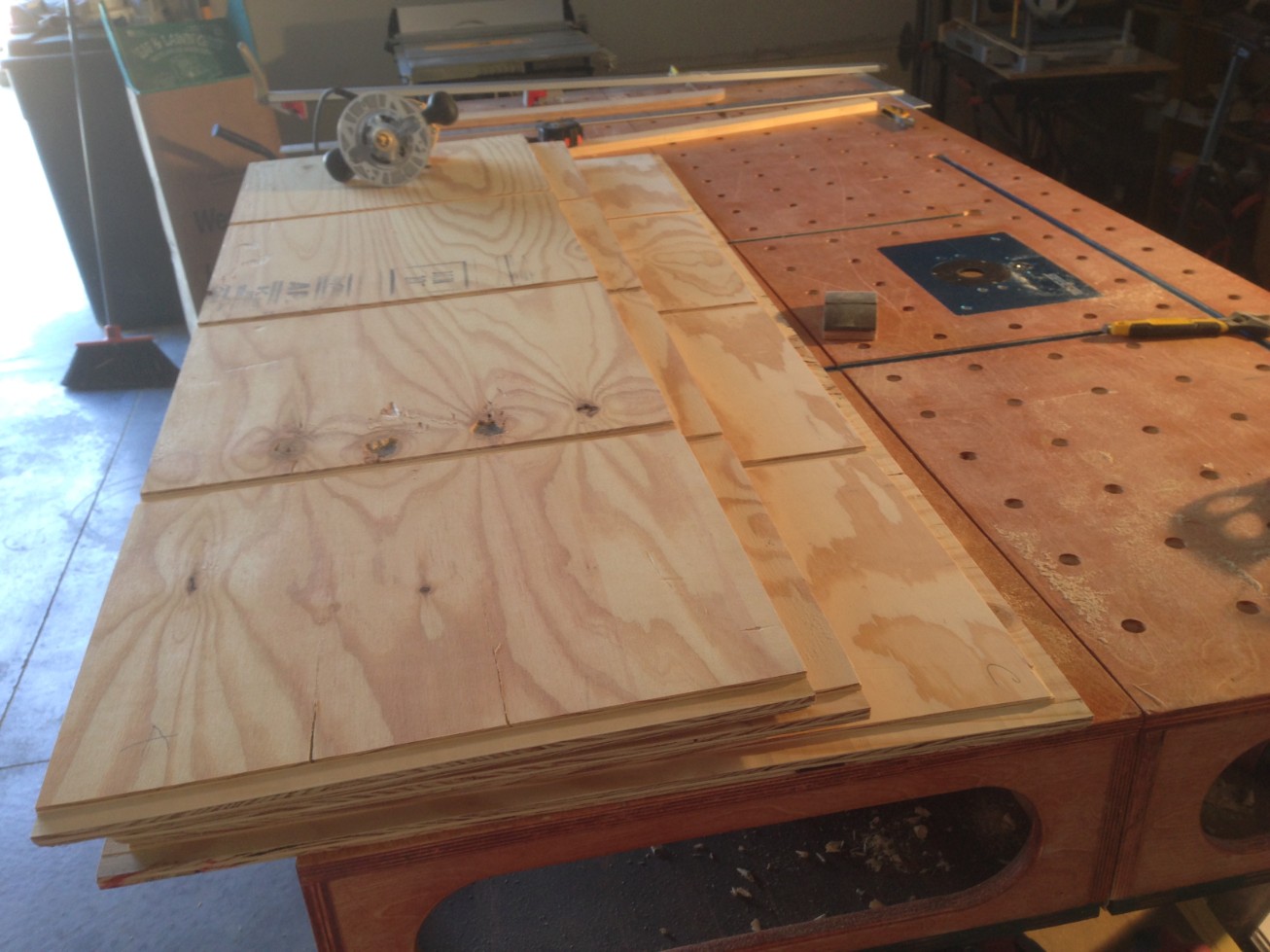

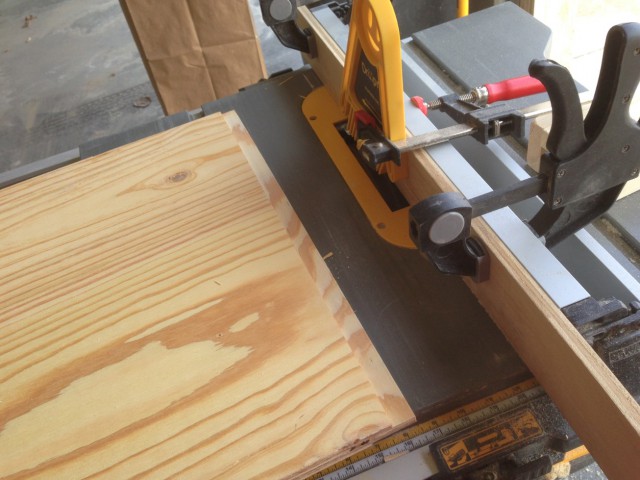

Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	Теперь строим тумбы. Делаем распил из фанеры по размерам. На распиловочнике с помощью дадо-диска выбираем четверти по краям деталей.
	[^]

whatze	6.06.2019 - 20:36 [ показать ] 1

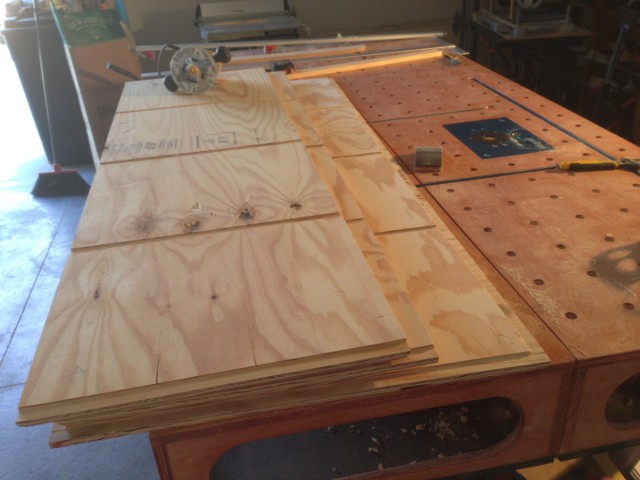

Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	Пазы в середине проще выбрать ручным фрезером по направляющей.
	[^]

whatze	6.06.2019 - 20:36 [ показать ] 1

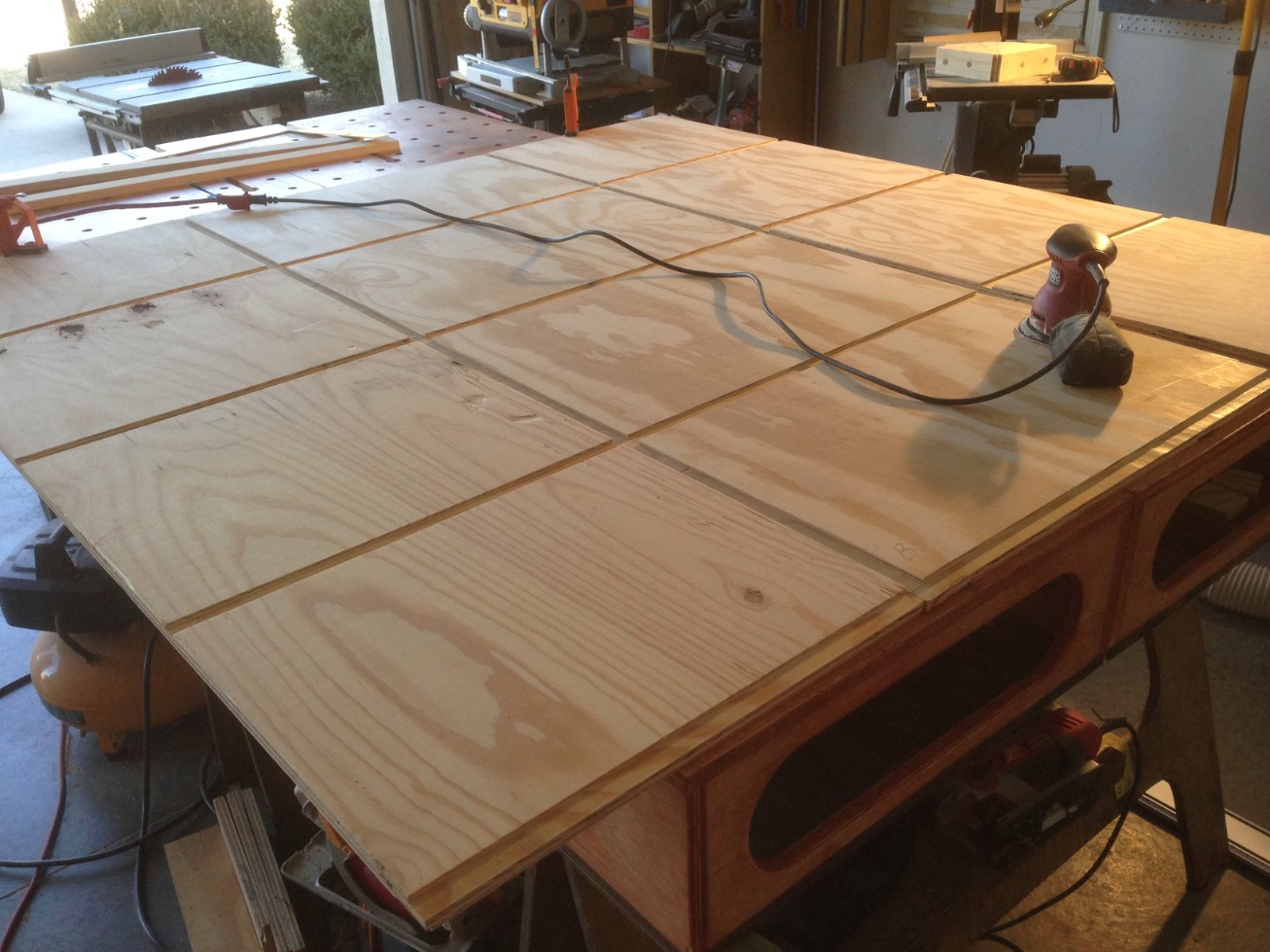

Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	Все детали тщательно шлифуем.
	[^]

whatze	6.06.2019 - 20:37 [ показать ] 1

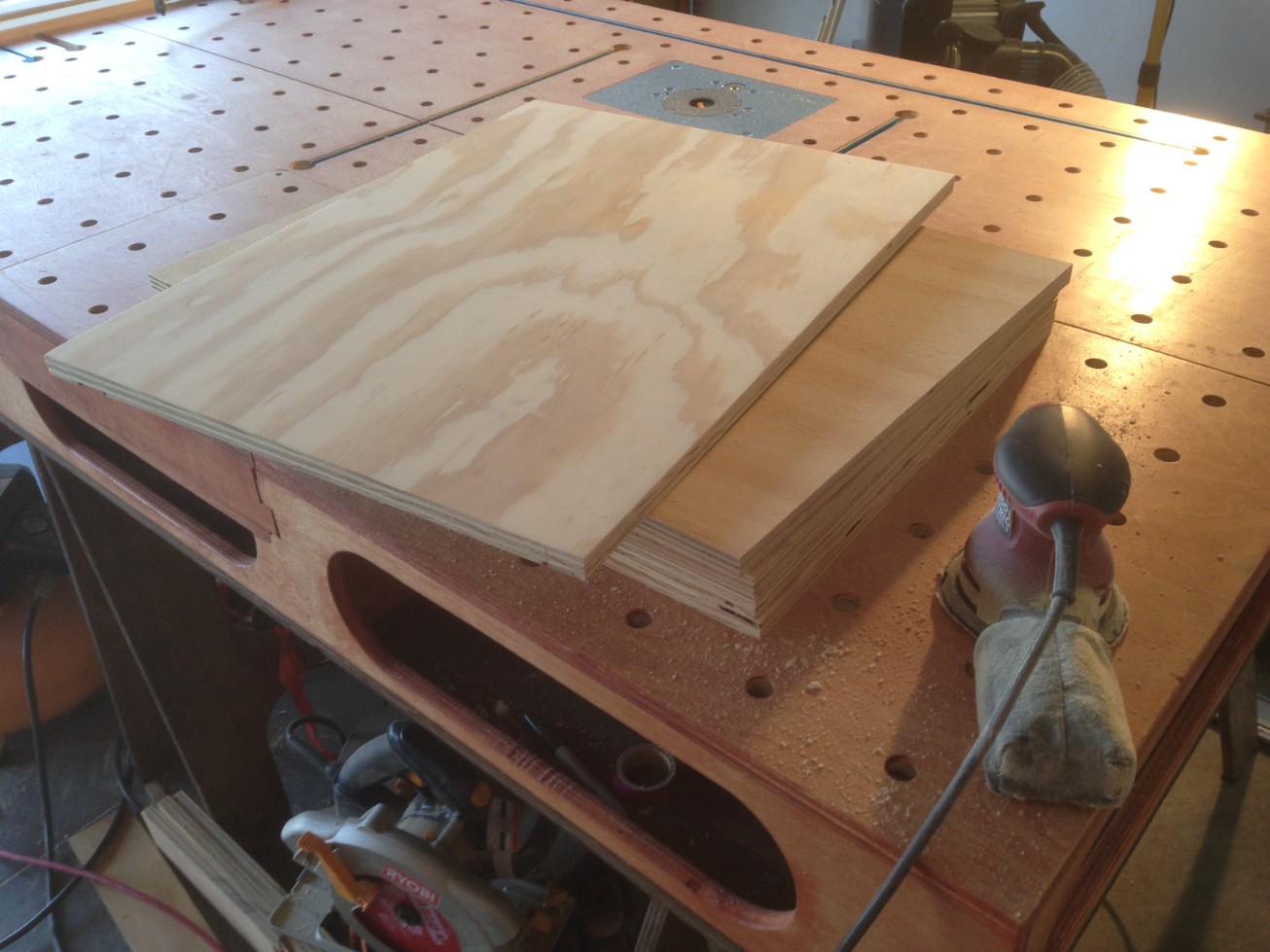

Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	Напиливаем детали вертикальных стоек-разделителей. Их тоже шлифуем.
	[^]

whatze	6.06.2019 - 20:37 [ показать ] 1

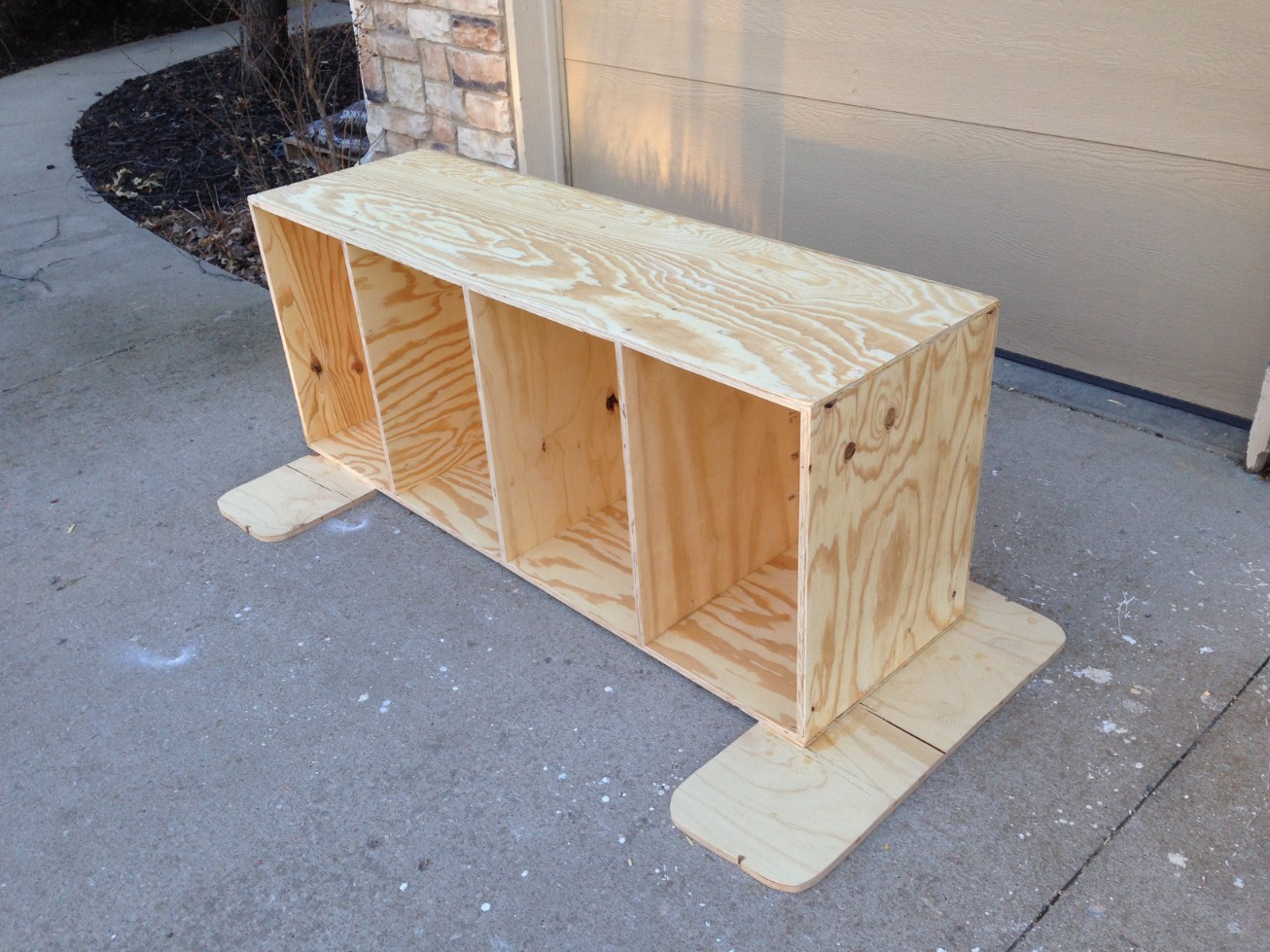

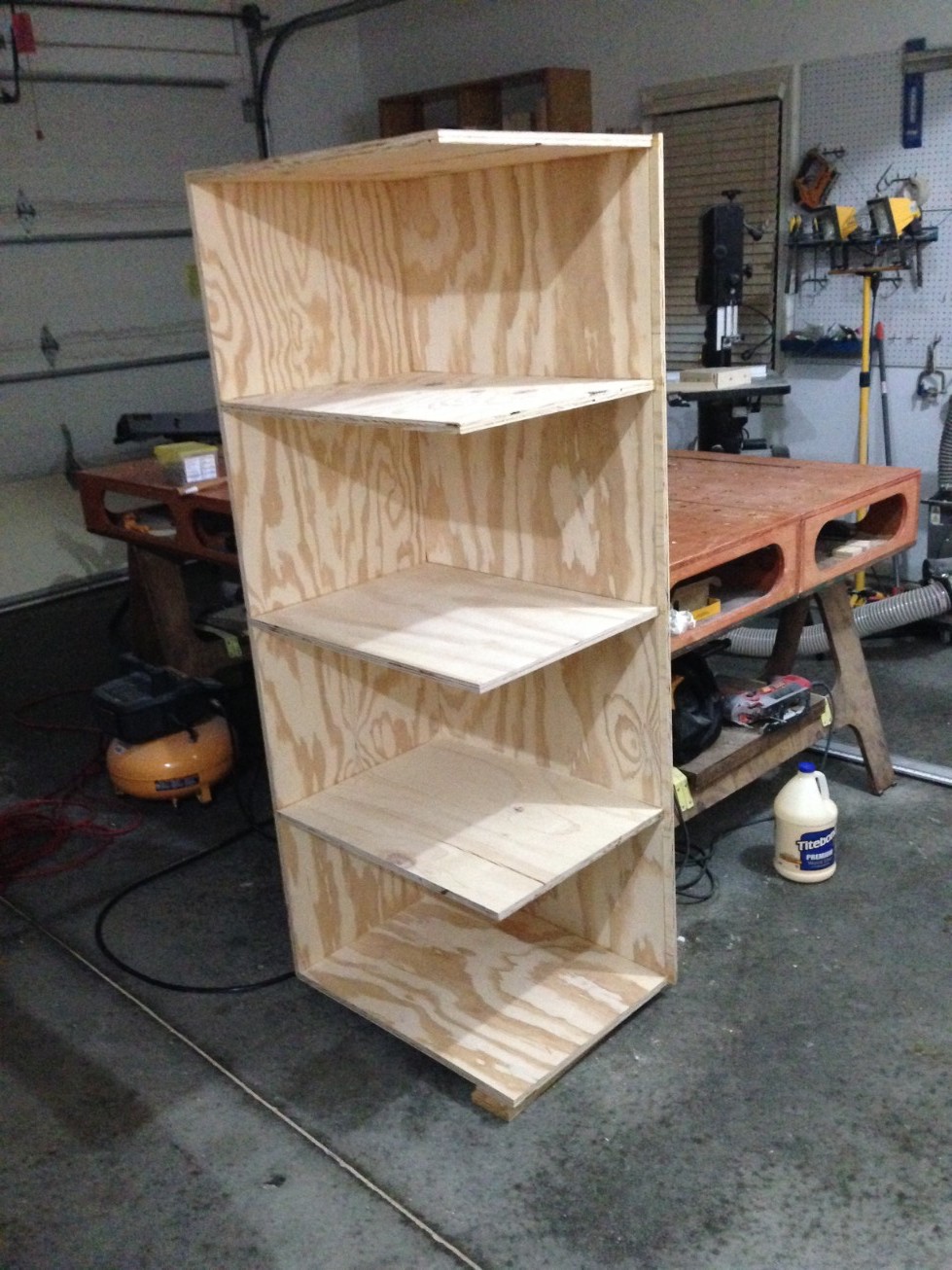

Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	Собираем тумбу на клей и саморезы, выбранные пазы и четверти помогают выдерживать углы.
	[^]

whatze	6.06.2019 - 20:37 [ показать ] 1

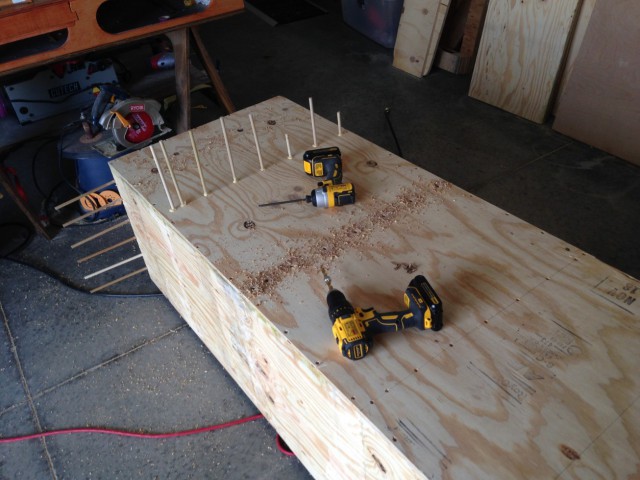

Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	После высыхания клея саморезы удаляем, отверстия рассверливаем под нагель и вклеиваем круглые палочки (тополь).
	[^]

whatze	6.06.2019 - 20:37 [ показать ] 1
Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	После высыхания клея палочки спиливаются под корень и все наружные поверхности вышлифовываются грубой шкуркой (тонкая шлифовка не нужна, так как все эти плоскости будут спрятаны.
	[^]

whatze	6.06.2019 - 20:38 [ показать ] 1
Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	Тумбы покрываются снаружи и внутри одним слоем акрилового лака на водной основе.
	[^]

whatze	6.06.2019 - 20:38 [ показать ] 1
Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	И вставляются в посадочные гнезда станины. Тут пришлось поработать резиновой кувалдой ))))
	[^]

whatze	6.06.2019 - 20:38 [ показать ] 1
Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	Выравниваем плоскости тумбы и рам относительно друг друга. Закрепляем тумбу изнутри на шесть силовых лаг-болтов и пару дюжин саморезов.
	[^]

whatze	6.06.2019 - 20:38 [ показать ] 1

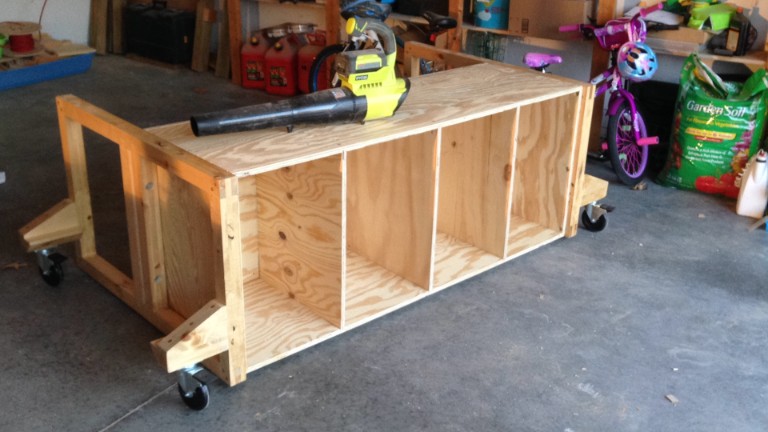

Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	Ставим на колеса – подстолье с одной установленной тумбой выглядит вот так.
	[^]

whatze	6.06.2019 - 20:39 [ показать ] 1

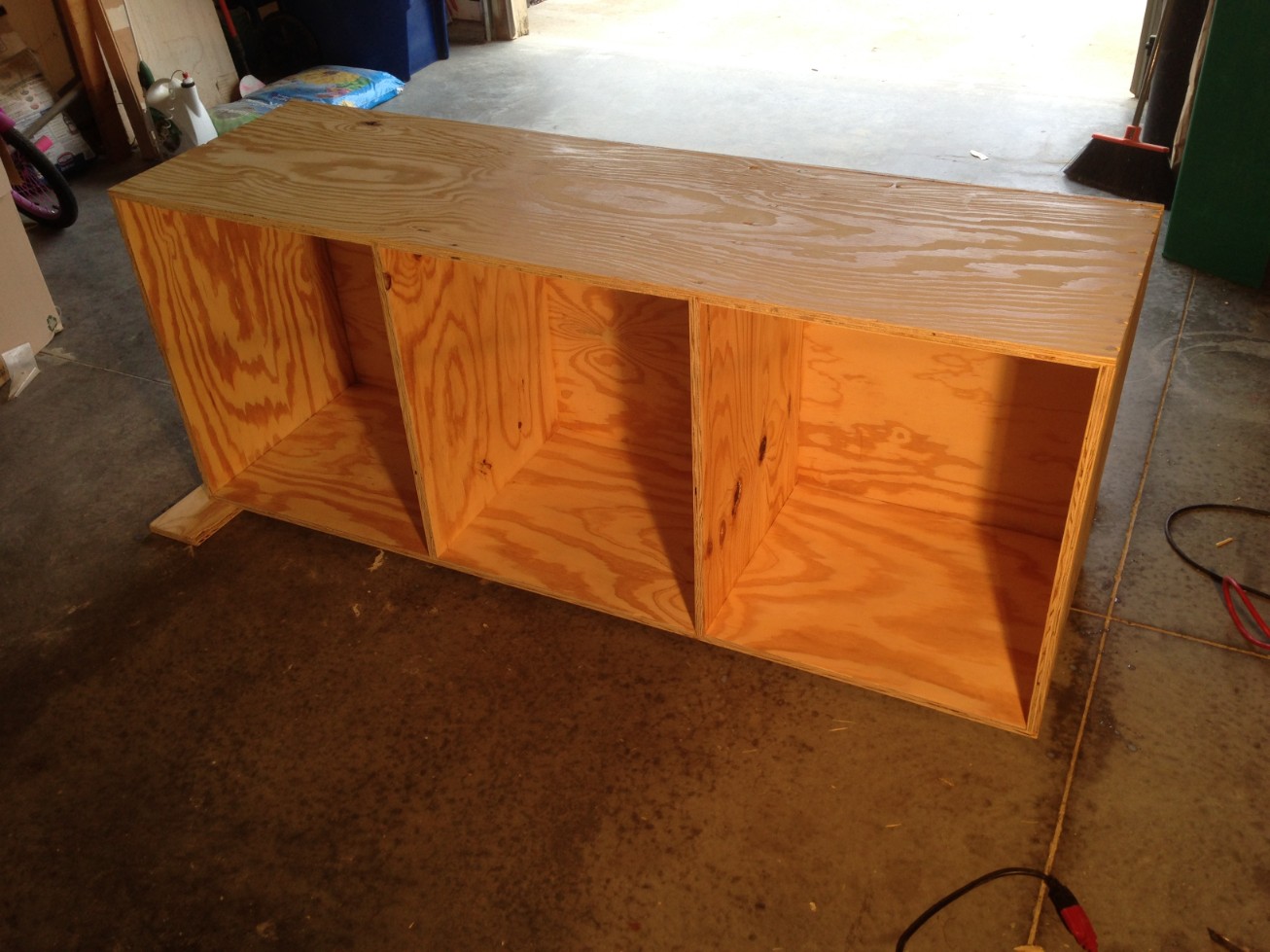

Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	Таким же образом изготавливаем вторую тумбу – здесь я сделал три секции вместо четырех.
	[^]

whatze	6.06.2019 - 20:39 [ показать ] 1

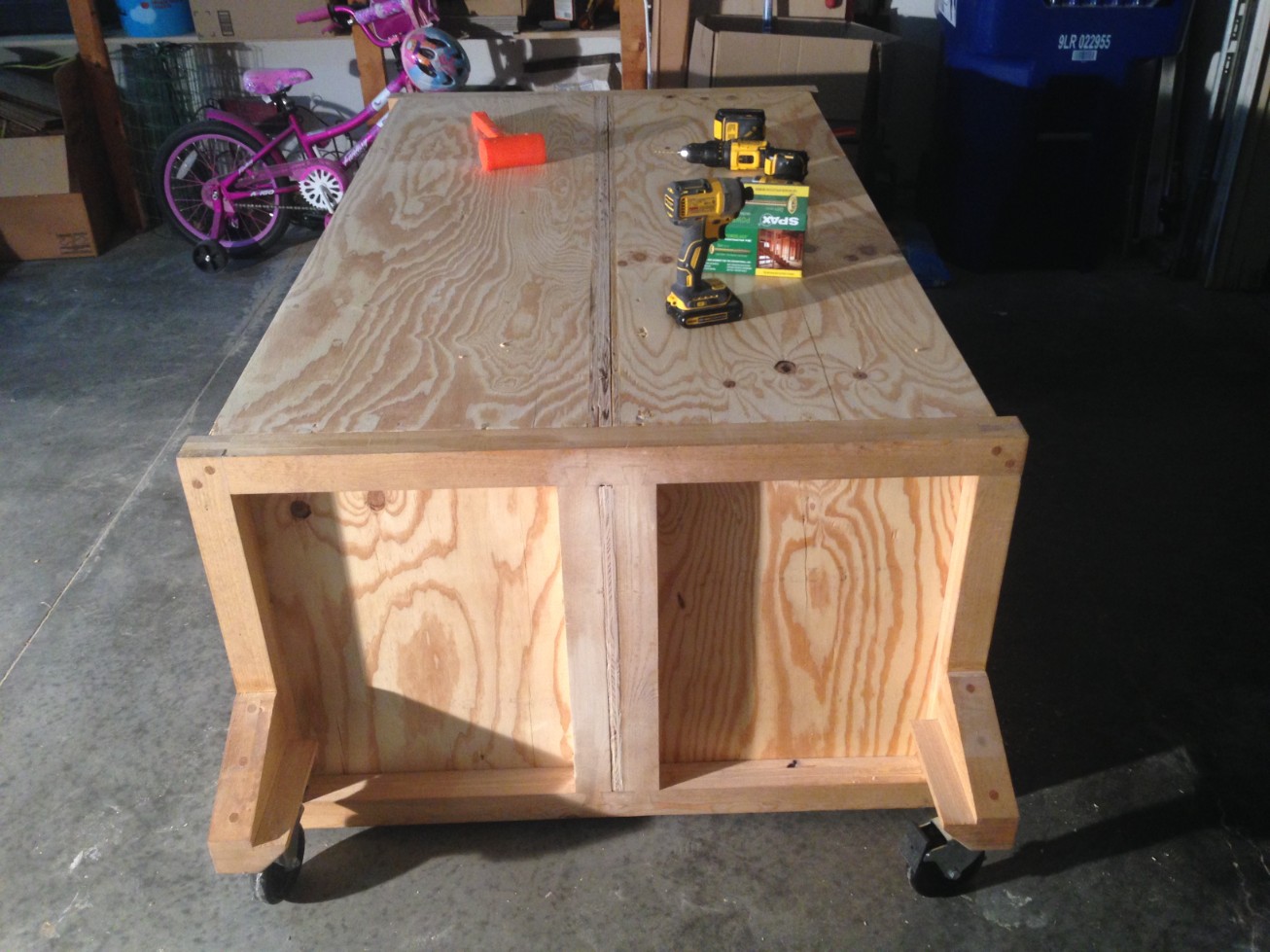

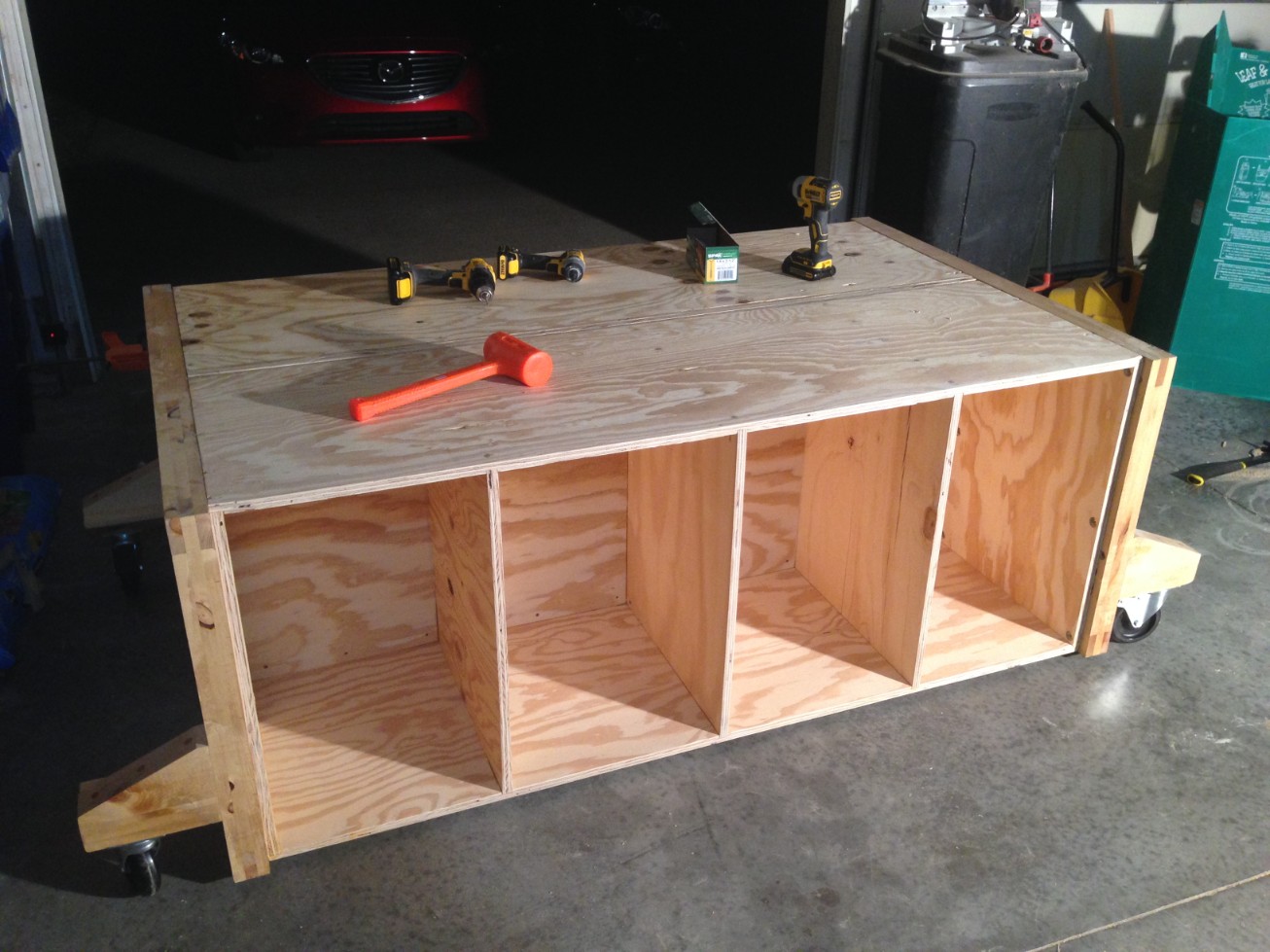

Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	Устанавливаем и выравниваем вторую тумбу в плоскость с первой. Опять резиновая кувалда в помощь – вот она в кадр попала, оранжевая )))) Тоже крепим на саморезы и силовые лаг-болты.
	[^]

whatze	6.06.2019 - 20:39 [ показать ] 1
Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	Убеждаемся что все ровно и аккуратно. Срезаем выступающие из пазов края центрального фанерного листа в уровень с сосновой рамой. Зашлифовываем. Еще два раза покрываем все детали из бруса маслом – третий и четвертый слои.
	[^]

whatze	6.06.2019 - 20:39 [ показать ] 1

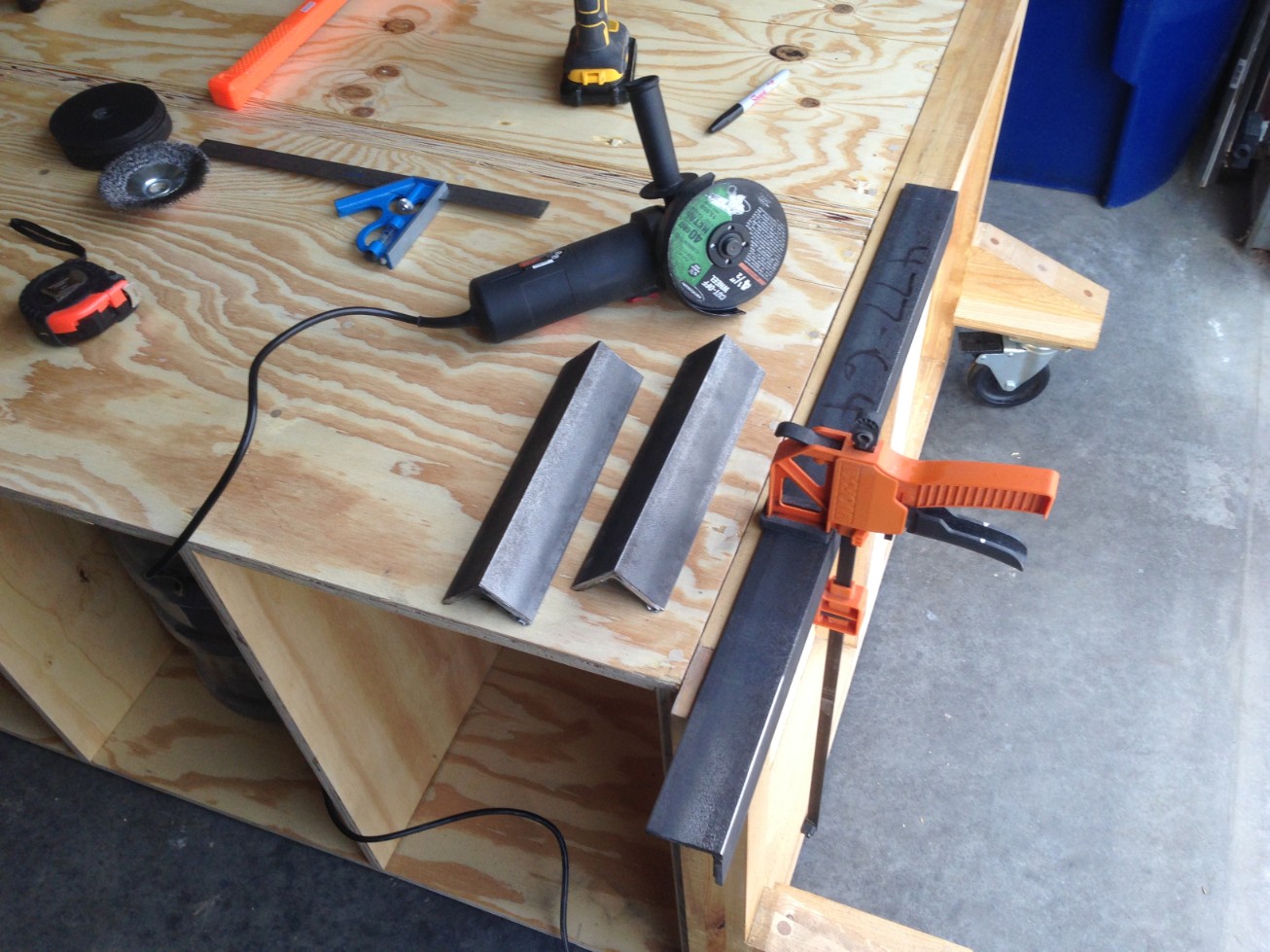

Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	Немного металлообработки в столярной мастерской. Стол планируется тяжелый, и если нужно будет его приподнять – вручную не получится. Придется пользоваться домкратом, поэтому стоит предусмотреть опорные площадки. Берем уголок из стали марки КН (какую нашел), и отрезаем болгаркой два отрезка.
	[^]

whatze	6.06.2019 - 20:40 [ показать ] 1

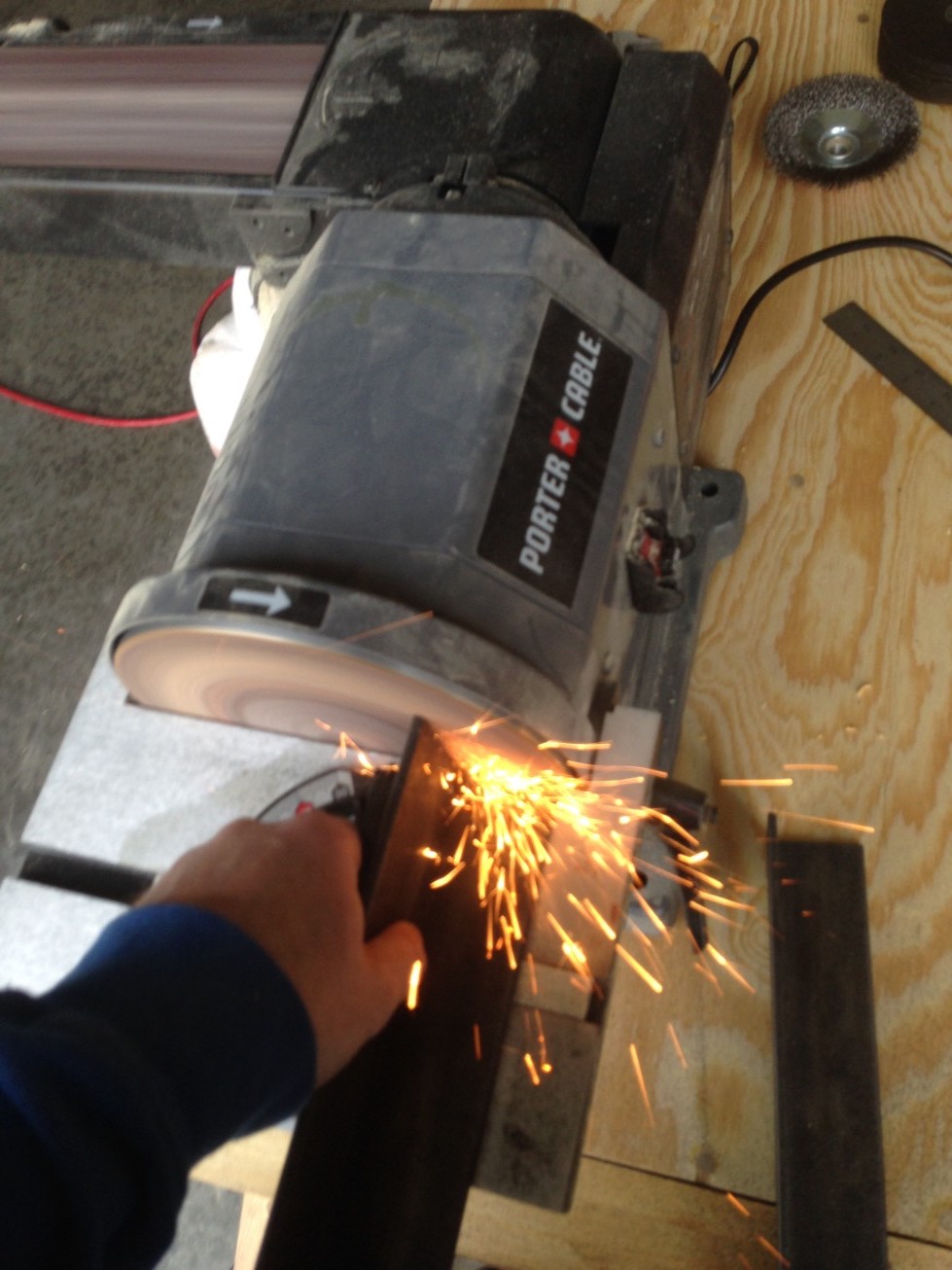

Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	Ленточного гриндера нет, поэтому торцы выравниваем на тарелке. Тоже весело )))
	[^]

whatze	6.06.2019 - 20:40 [ показать ] 1
Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	На ней же снимаем фаски и скругляем острые углы.
	[^]

whatze	6.06.2019 - 20:40 [ показать ] 1
Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	Размечаем и сверлим отверстия под лаг-болты.
	[^]

whatze	6.06.2019 - 20:40 [ показать ] 1

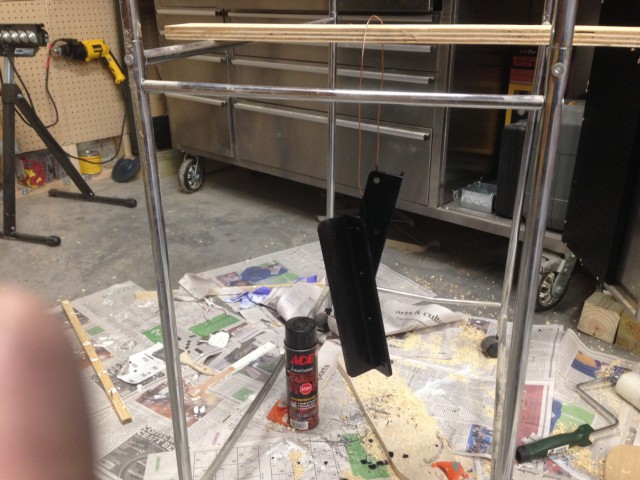

Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	Покрываем стальные детали эмалью на два слоя.
	[^]

whatze	6.06.2019 - 20:41 [ показать ] 2

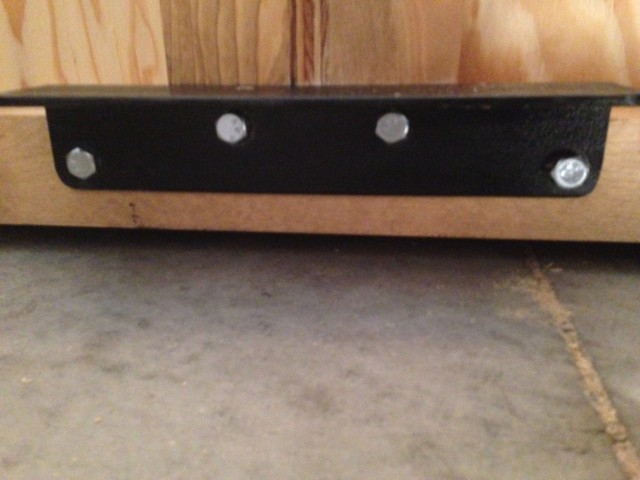

Статус: Offline Ярила Регистрация: 26.04.16 Сообщений: 5393	И монтируем на подстолье – с двух противоположных сторон.
	[^]
