Реконструкция подстанции ЦРП - 10кВ
[
Версия для печати
]
Страницы:
(3)
1
2
[3]
[
ОТВЕТИТЬ
] [
НОВАЯ ТЕМА
]
softlink
26.07.2018 - 10:19
[
показать
]
0
Статус:
Offline
Приколист
Регистрация: 27.07.16
Сообщений: 209
Цитата
(mementomore @ 26.07.2018 - 10:10)
Цитата
(softlink @ 26.07.2018 - 08:34)
На схеме же есть вверху контакты блокировки. И они есть в реале. Я сильно подробно не стал все расписывать, чтоб не нагружать всех лишней инфой.
Там всего 2 контакта. я так понимаю - один на линейный заземляющий нож, а второй на двери (Первый не дает включить выключатель при включенном ЗН, а второй при открытой двери ячейки)?
А как выполнена блокировка отключения шинного разъединителя с выключателем, которая должна не дать отключить шинный разъединитель при включенном выключателе?
На двери нет концевика. Он не нужен. За дверью все закрыто щитом металлическим. Один блокиратор на шинном разъединителе второй на заземлении. В ячейке есть родная механическая блокировка от включения шинного разъединителя при включенной линейной земле. Так что намесить что-то опасное очень сложно.
[
^
]
Leshij61
26.07.2018 - 10:20
[
показать
]
3
Статус:
Offline
Шутник
Регистрация: 7.09.14
Сообщений: 24

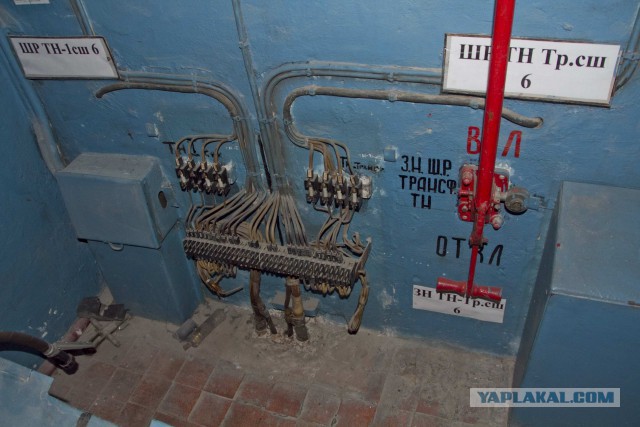

Нашел в закромах. Вот действительно старые ячейки 6 кВ. Послереволюционные, БЕТОННЫЕ!
[
^
]
Leshij61
26.07.2018 - 10:21
[
показать
]
0
Статус:
Offline
Шутник
Регистрация: 7.09.14
Сообщений: 24
еще
[
^
]
mogolka
26.07.2018 - 10:22
[
показать
]
0
Статус:
Offline
Любознательный ворчун
Регистрация: 2.10.17
Сообщений: 574
Цитата
(softlink @ 26.07.2018 - 09:17)
Блок РЗА встраиваем в дверь. Он умеет много чего, что до этого релейной защите (на обычных реле) и не снилось. Но самое главное, что он умеет передавать собранные параметры на компутер. И управлять им можно удаленно (дистанционно).
На нашей ТЭЦ все на старых, но надежных РТ-40 и РП-23 и микропроцессорные чудеса пока не светят. А вот соседи примерно 7 лет назад тоже ерунду эту процессорную наставили при реконструкции. Спустя 5 лет повально все посыпались и пошли в ремонт. А так да, сначала радовались как удобно
А чего счетчики старье оставили? На электронных заказчик съэкномил что ли?
Это сообщение отредактировал
mogolka
- 26.07.2018 - 10:27
[
^
]
mementomore
26.07.2018 - 10:32
[
показать
]
0
Статус:
Offline
Хохмач
Регистрация: 29.11.09
Сообщений: 722
Цитата
(mogolka @ 26.07.2018 - 09:22)
На нашей ТЭЦ все на старых, но надежных РТ-40 и РП-23 и микропроцессорные чудеса пока не светят. А вот соседи примерно 7 лет назад тоже ерунду эту процессорную наставили при реконструкции. Спустя 5 лет повально все посыпались и пошли в ремонт. А так да, сначала радовались как удобно
А кто производитель?
у нас (напряжение от 6 до 750 кВ) Диаманты и Сименсы прекрасно себя чувствуют, а вот АВВ (REB, REL, REC) периодически выделываются, то блок питания чудит, то еще какая-то хрень, особенно REC этим страдают
[
^
]
mogolka
26.07.2018 - 10:35
[
показать
]
0
Статус:
Offline
Любознательный ворчун
Регистрация: 2.10.17
Сообщений: 574
Цитата
(mementomore @ 26.07.2018 - 11:32)
А кто производитель?
у нас (напряжение от 6 до 750 кВ) Диаманты и Сименсы прекрасно себя чувствуют, а вот АВВ (REB, REL, REC) периодически выделываются, то блок питания чудит, то еще какая-то хрень, особенно REC этим страдают
Что-то Российского производства, если память (не эксплуатирую) не подводит Сириусы! Они нам сказали: "не повторяете наших ошибок, если что, берите Сименсы или АББ".
[
^
]
karcus
26.07.2018 - 10:43
[
показать
]
0
Статус:
Offline
Шутник
Регистрация: 6.09.17
Сообщений: 97

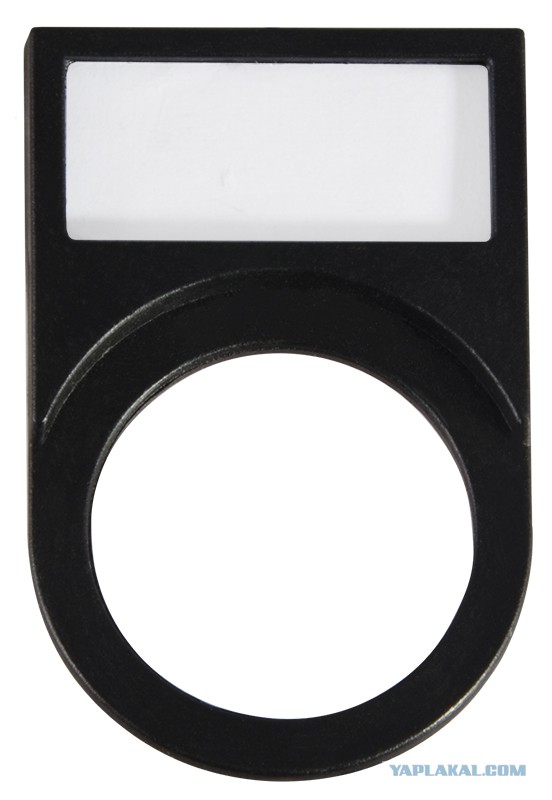

ТС, для подписи лампочек/кнопочек можно использовать держатели маркировочных бирок. СтОят копейки, а смотрится красиво.
[
^
]
Bugorok
26.07.2018 - 10:53
[
показать
]
0
Статус:
Offline
Приколист
Регистрация: 11.05.13
Сообщений: 251
Молодцы! Каждый должен заниматься своим делом. В жизнь не полез бы заниматься высоким напряжением!
[
^
]
Laryx
26.07.2018 - 11:03
[
показать
]
0
Статус:
Online
Ярила
Регистрация: 23.11.15
Сообщений: 7978
Интересно. Познавательно. Зеленю.
[
^
]
konoplynov
26.07.2018 - 14:12
[
показать
]
1
Статус:
Online
пофигист
Регистрация: 4.07.13
Сообщений: 353
Для многих ты щас демона вызвал. Ну или незнакомых букаф много. По теме; хорошо работает и красиво, 2 принципа отличной работы.
[
^
]
softlink
26.07.2018 - 17:03
[
показать
]
0
Статус:
Offline
Приколист
Регистрация: 27.07.16
Сообщений: 209
Цитата
(konoplynov @ 26.07.2018 - 14:12)
Для многих ты щас демона вызвал. Ну или незнакомых букаф много. По теме; хорошо работает и красиво, 2 принципа отличной работы.
Наоборт пытался простым языком написать :)
[
^
]
gelezyka
30.12.2018 - 17:21
[
показать
]
2
Статус:
Offline
Шутник
Регистрация: 29.02.12
Сообщений: 37
Всем привет от Тавриды электрик Нижний Новгород. С наступающим Новым Годом 2019 и с прошедшим днём энергетика!!!
Отправлено с мобильного клиента YAPik+
[
^
]
