Убеждаемся (со второго или третьего раза) что ширина паза подходит – щит без люфта но не очень туго входит в паз до самого дна.

Строительство своими руками: антресолька из самодельного мебельного щита

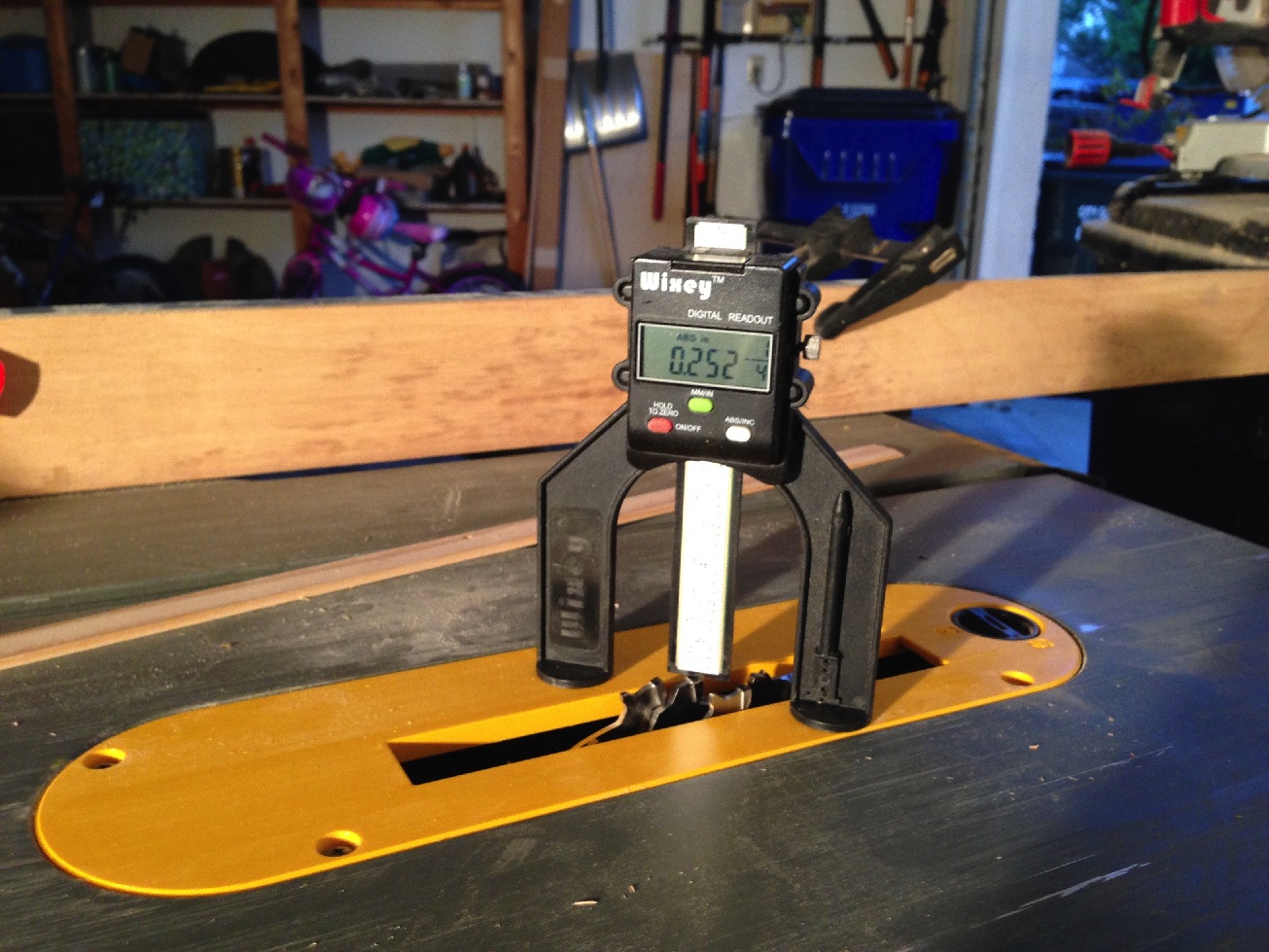

Настраиваем вылет диска чтобы получить нужную глубину паза.

Ставим жертвенный параллельный упор из фанерки – чтобы не побить пильным диском родной. И выбираем пазы вдоль торцов.

И затем по разметке – посередине деталей.

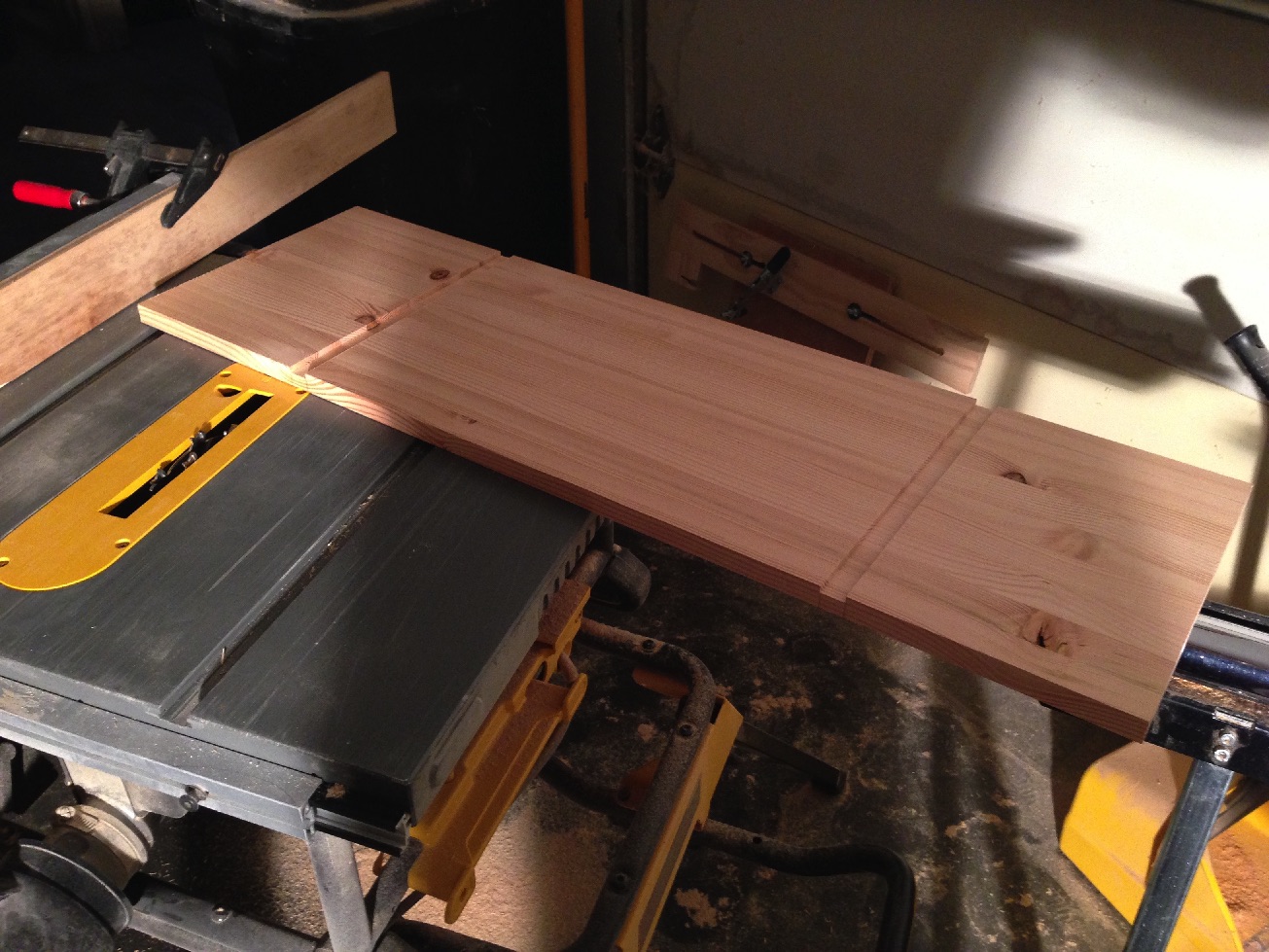

Как-то вот так должно получиться

На одной детали пазы с двух сторон, на остальных – с одной. Но надо смотреть справа или слева – они зеркальны. Чтобы не перепутать, сразу складываем как оно будет в готовом изделии.

Ленточки у меня тоже нет (хотя обещали подогнать на днюху). Поэтому выемки под задний клит выбираем с помощью пилы-риобы.

Еще раз убеждаемся что все правильно и все на месте.

Сверлим отверстия под косой шуруп – для крепления к существующему стеллажу.

Торцуем полки – шесть штук.

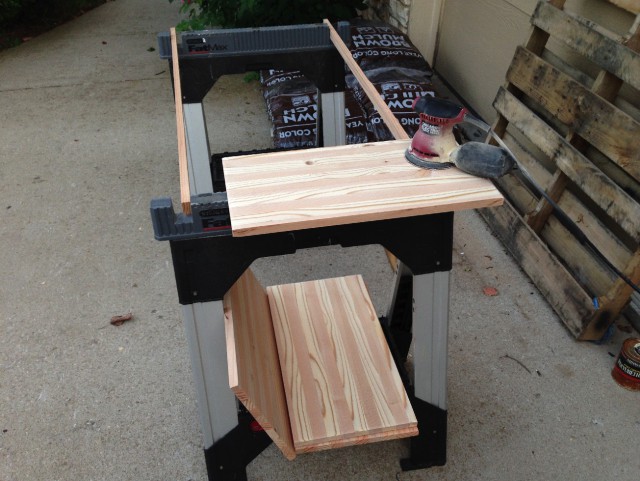

Все детали шлифуем, постепенно уменьшая зернистость (грит от 120 до 220). Для сосны под покраску – более чем достаточно.

Сборка на сухую. Проверяем что все подходит.

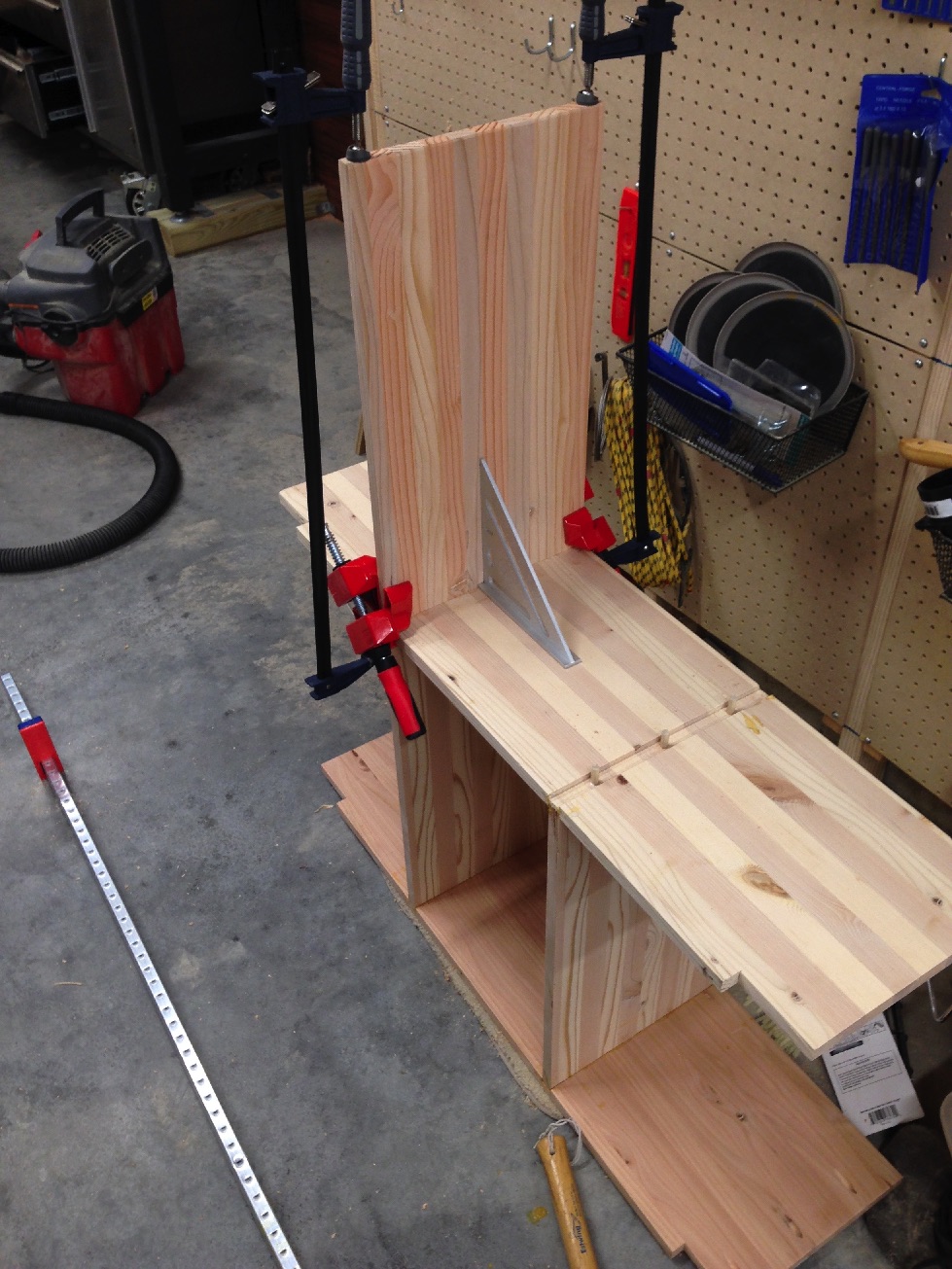

И склеиваем. Угловые струбцины помогают получить идеальные прямые углы при склейке.

Ну и обычные струбцины для прижима – куда же без них?

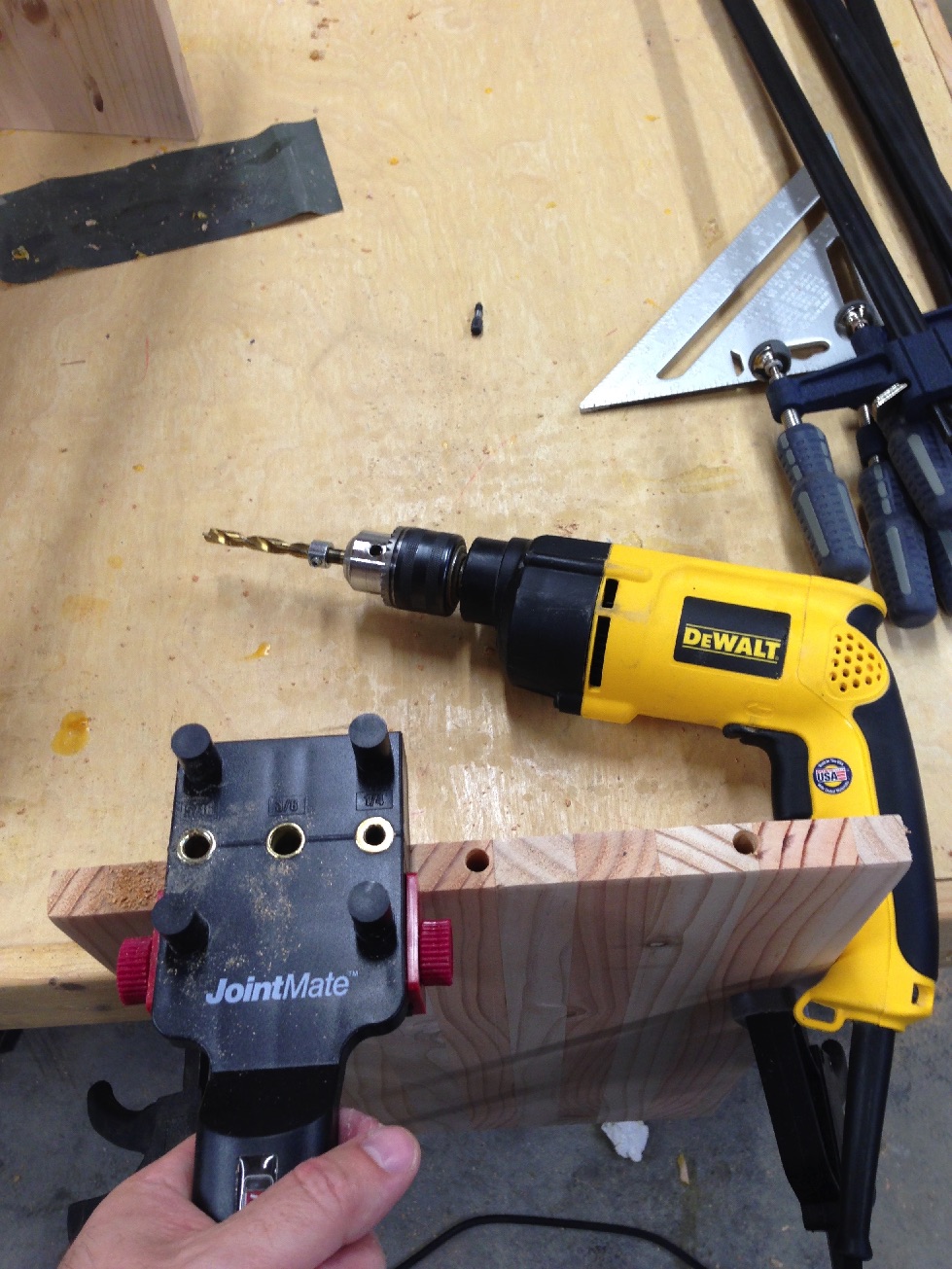

Склеенные швы усиливаем сквозными шкантами. Для этого с помощью кондуктора засверливаемся прямо сквозь пласть одной детали в торец другой.

Вбиваем туда на клею круглую палочку (довель) нужного диаметра (я брал тополь).

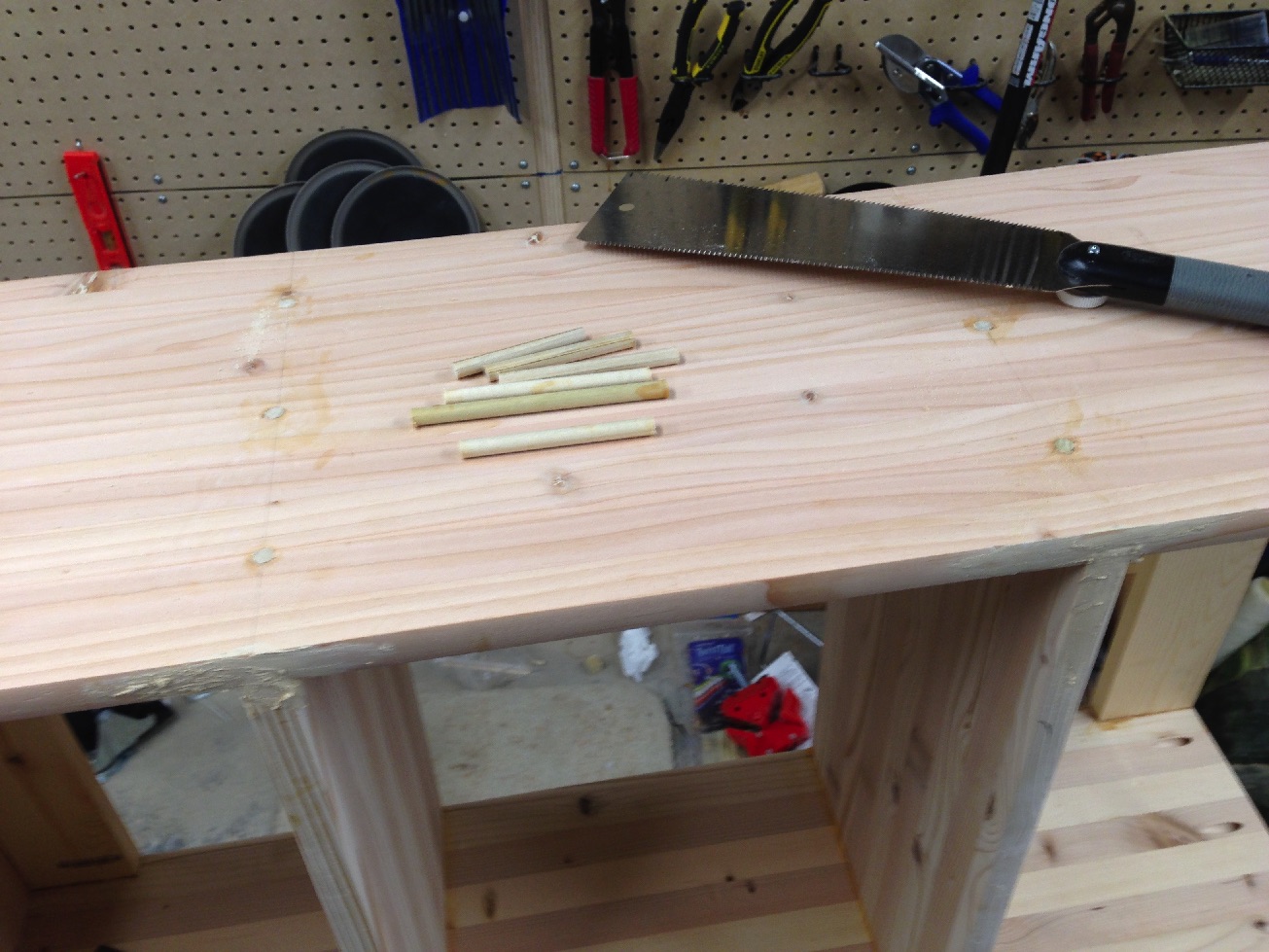

И риобой срезаем заподлицо

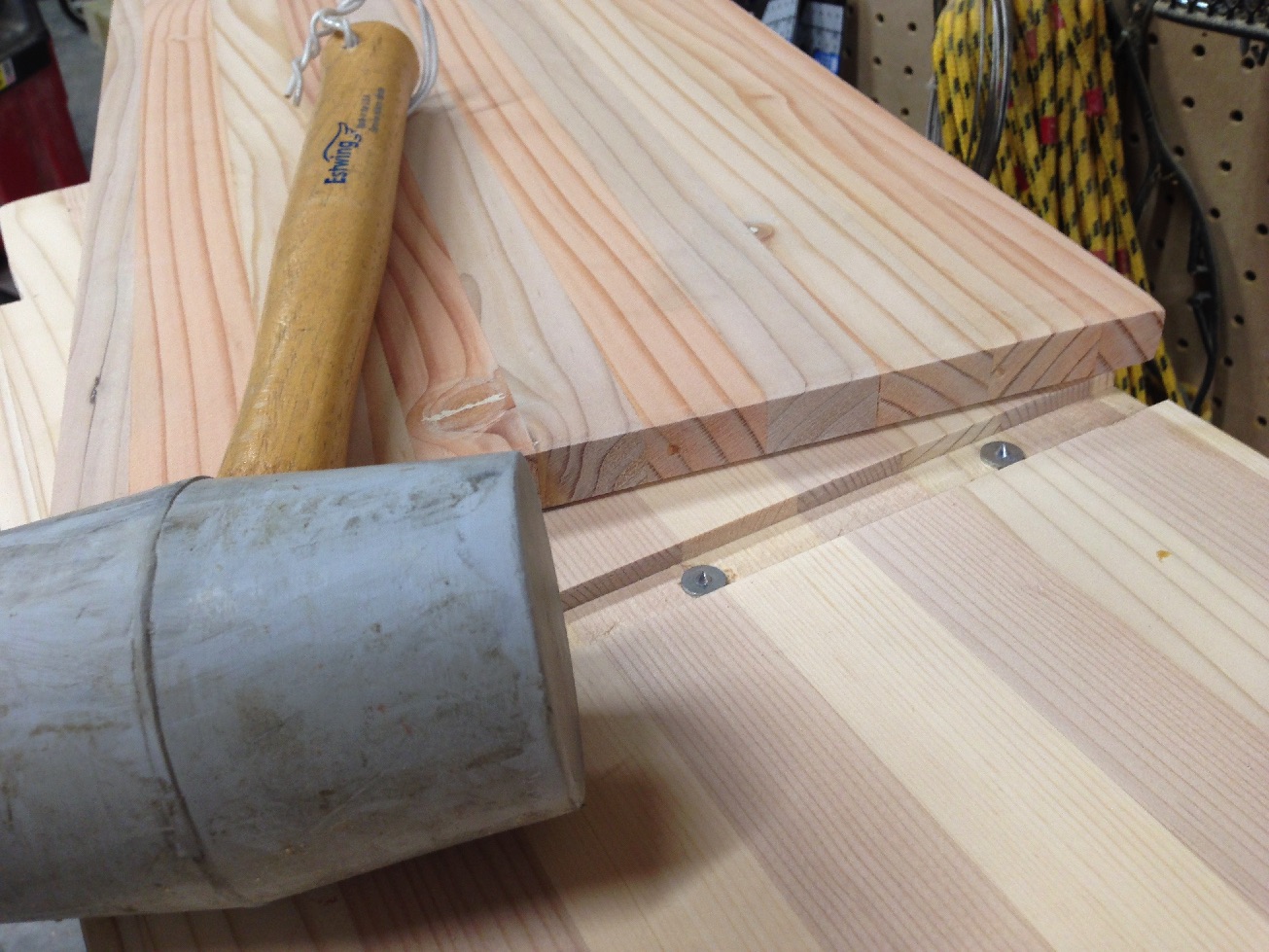

В месте где у нас «крестовина», то есть полки с двух сторон от стойки – засверливаемся, и вставляем специальные металлические наколки. Пристукиваем полку на место – в ее торце остаются вмятины.

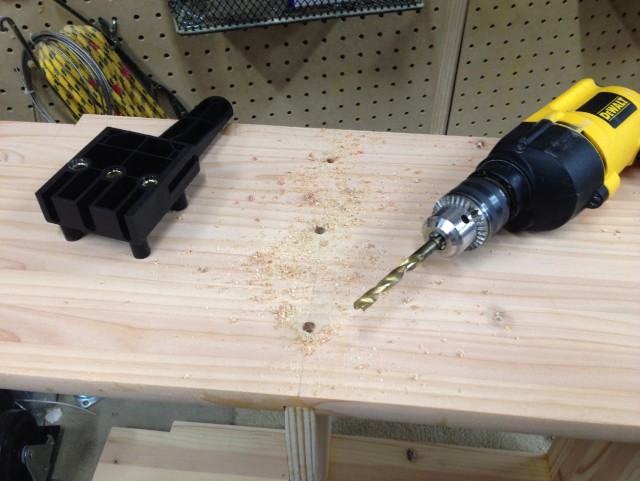

По этой разметке засверливаемся под шкант. Перпендикулярность обеспечивает кондуктор с упором.

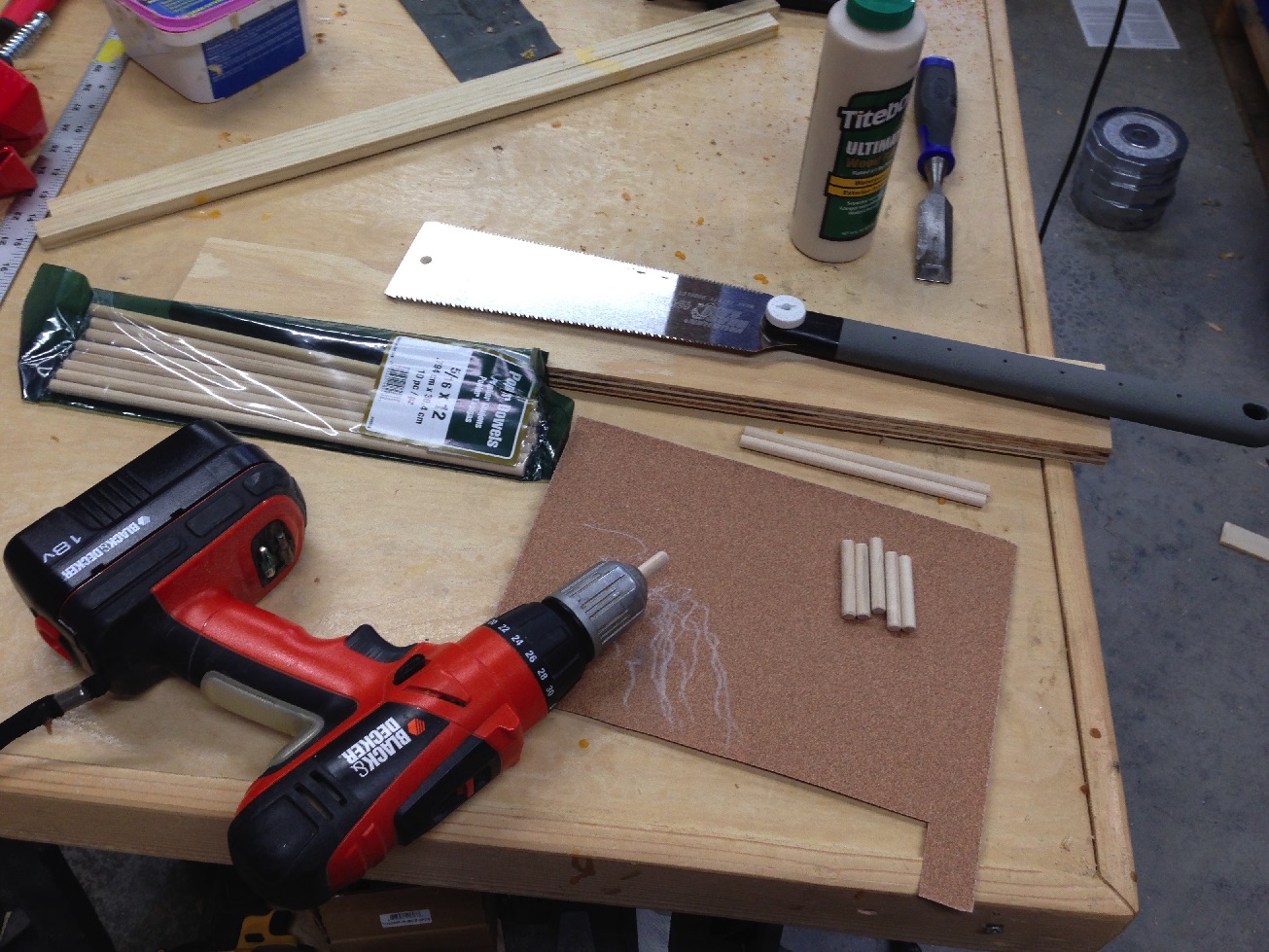

Отрезаем шканты нужной длины и снимаем с них фаски с помощью дрели и куска наждачной бумаги.

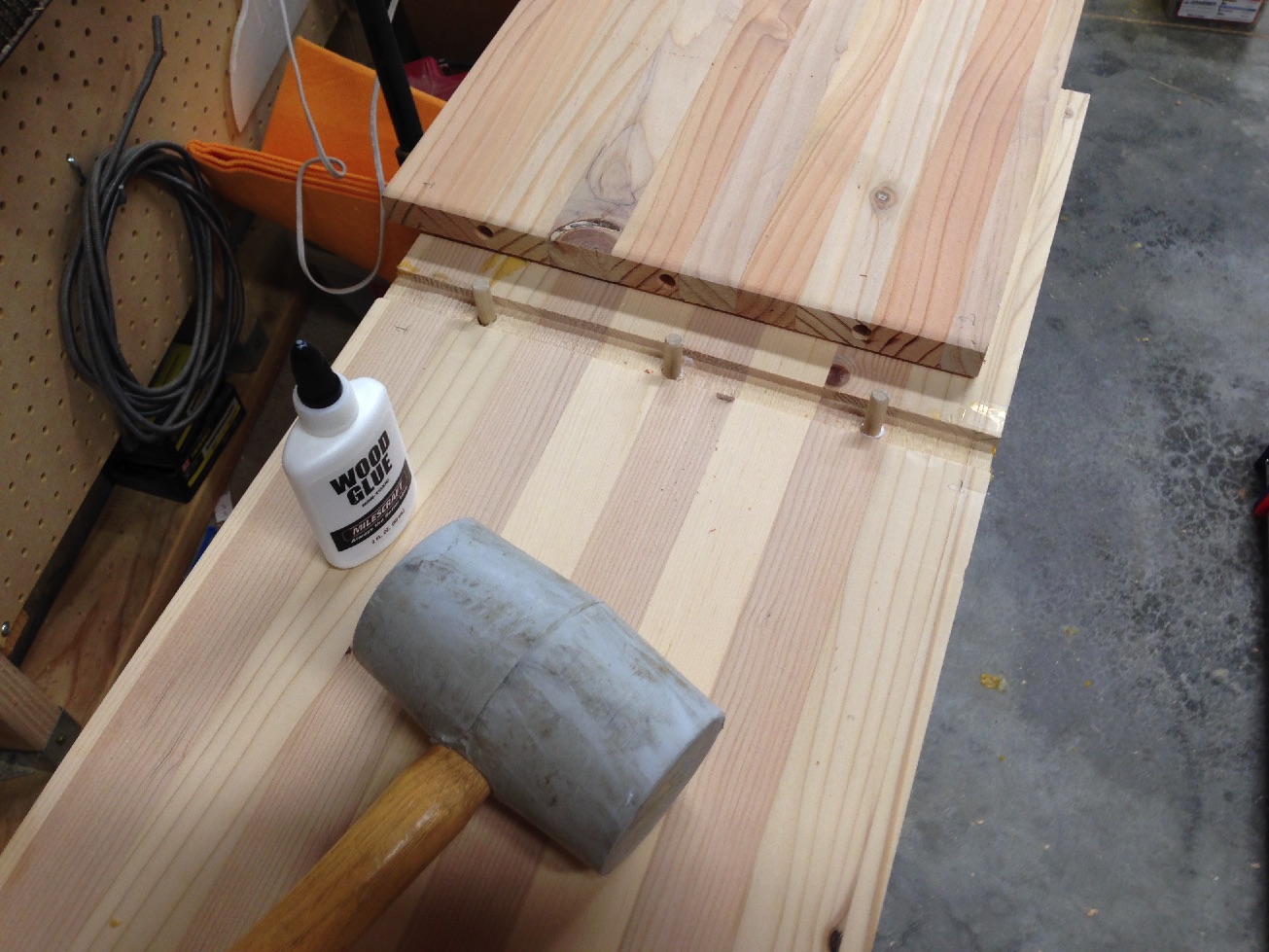

Вклеиваем шканты по месту.

И присаживаем полочку. Не забываем проконтролировать перпендикулярность.

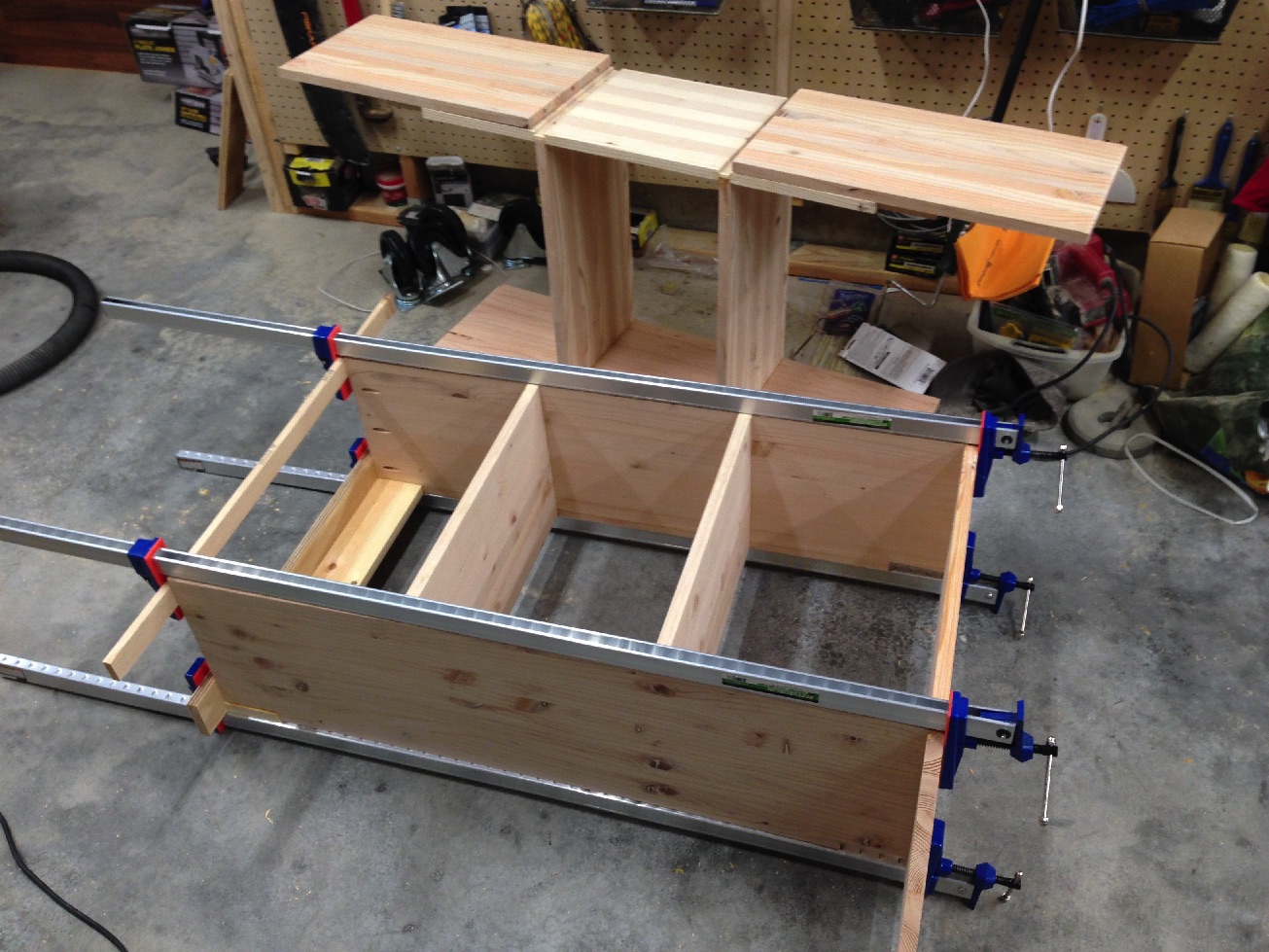

Таким макаром собираем все куски головоломки.

Попутно вклеиваем задние дощечки клитов – за них элементы антресоли будут привинчены к стене.

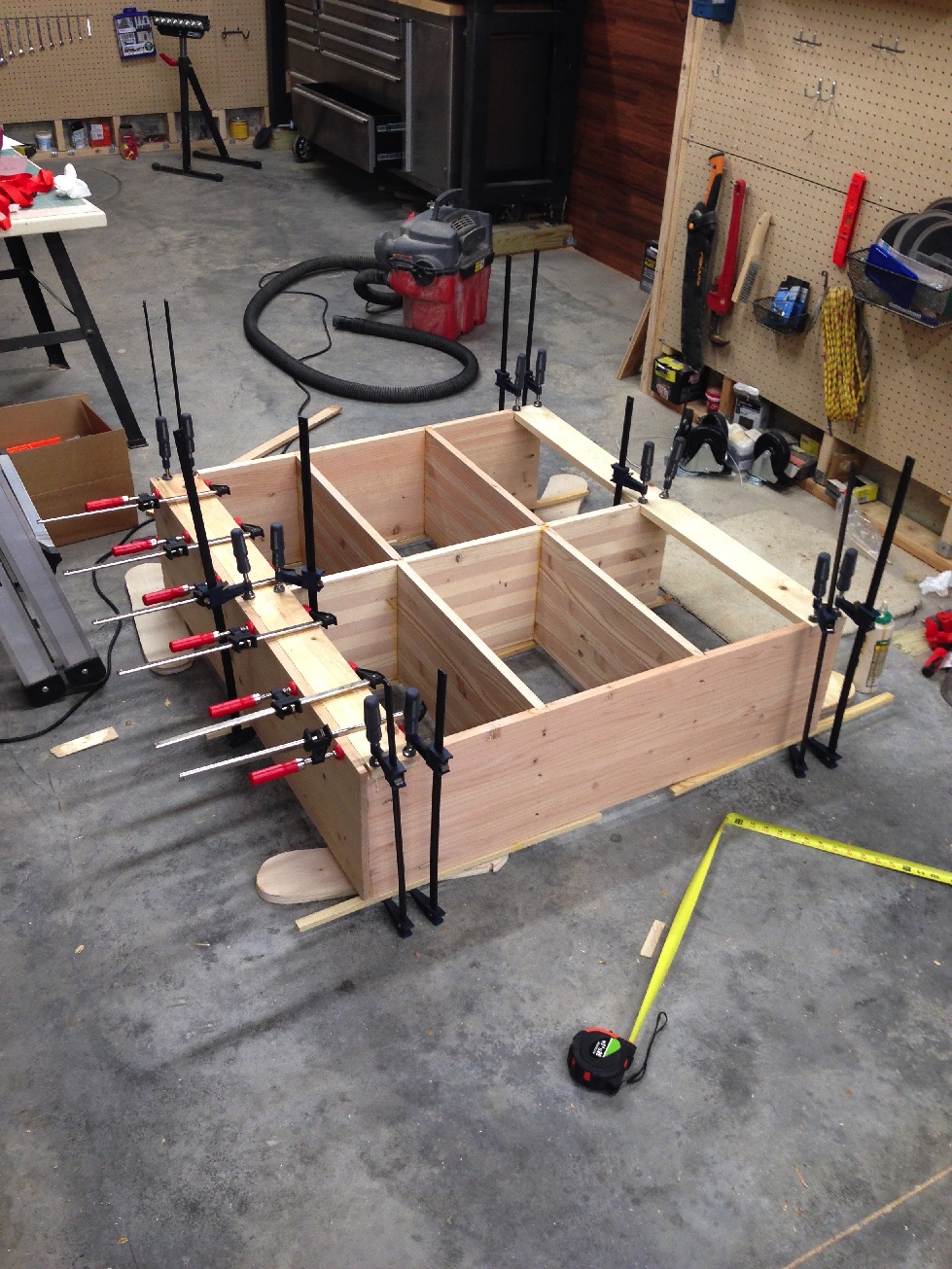

Для этого надо много струбцин.
