Зачем трубы отопления прокладывают зигзагами.

Очередная рубрика ЯП-познавательного на сайте. Вы никогда не задумывались, почему трассы, проложенные вдоль дорог и домов, имеют такую странную геометрию? И ведь это не ошибка проектировщиков, поверьте.

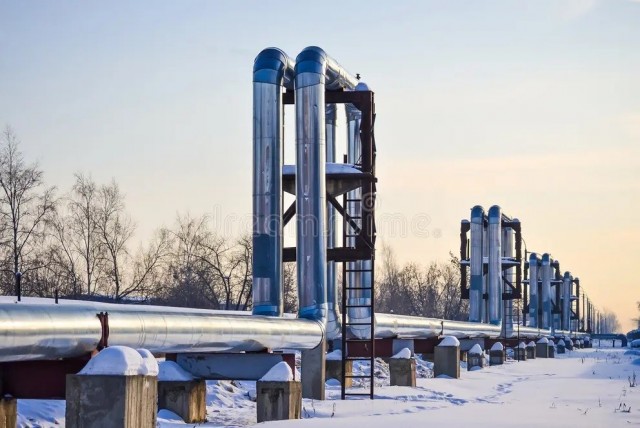

Во дворе теплотрасса идёт прямо — и вдруг делает огромную П-образную петлю, будто обходит невидимый гараж. Ничего особенно там нет - просто использование пространства и лишних материалов на ровном месте. Провести трубу напрямую было бы и короче, и дешевле. В детстве я думал, что это ворота какие-то - но кому в эти кусты проходить то? Нет, предназначение здесь вполне инженерное - эта странная скоба нужна как раз затем, чтобы труба не сломала сама себя.

Будет 6 фоток, прошу не ломать, напишу как закончу. Я быстро!

Горячая труба становится длиннее

Сталь при нагреве расширяется. Коэффициент маленький: около 12 миллионных долей длины на каждый градус. На метровом куске это почти незаметно. На теплотрассе длиной с квартал — совсем другая история.

Представим 100 метров стальной трубы, которую смонтировали при +20 °C, а потом нагрели до +130 °C. Разница — 110 градусов. Труба станет длиннее примерно на 13 сантиметров. Триста метров дадут уже около 40 сантиметров. Температура +130 °C для магистральной теплосети не фантастика. У разных систем свои температурные графики, а вода в подающей линии может быть горячее 100 °C. Она не кипит, потому что находится под давлением. Теперь представьте, что эти лишние сантиметры появиться должны, а двигаться трубе запретили.

Сотни тонн против опоры

Если стальную трубу намертво зажать с двух концов и нагреть, исчезнуть тепловому расширению некуда. Вместо движения внутри металла растут напряжения.

Тут есть неочевидный момент: при полном защемлении тепловое напряжение зависит от материала и перепада температуры, а не от того, длиной труба метр или сто метров. Для крупной трубы диаметром около полуметра и стенкой 8 мм в идеализированном расчёте при нагреве на 110 градусов осевое усилие может измеряться сотнями тонн-силы. Реальная трасса до такой лабораторной цифры обычно не доходит: начинают прогибаться участки, работать опоры, соединения и сама сталь. И этого хватает для неприятностей. Труба может выгнуть опору, перегрузить сварной шов, арматуру или ответвление. Поэтому задача проектировщика не в том, чтобы закрепить трассу как можно крепче. Наоборот: нужно заранее решить, где она будет стоять намертво, а где сможет немного двигаться.

Скоба работает как пружина

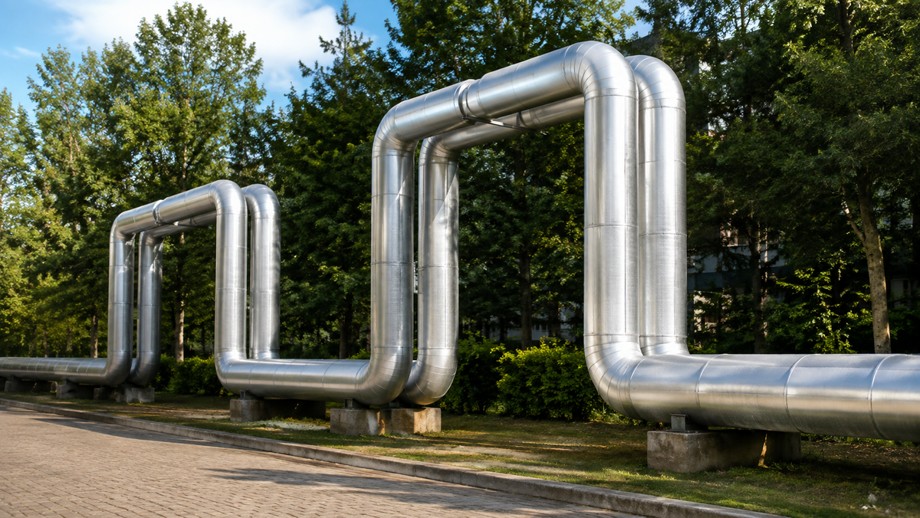

Для этого и делают П-образный компенсатор. Внутри него нет поршней, шарниров или тайного механизма. Пружина — сама труба. Когда прямой участок удлиняется, он давит на концы П-образной петли. Её длинные плечи слегка изгибаются и принимают перемещение на себя. Трасса остывает — металл возвращается назад. Похожий фокус можно проделать с длинной линейкой. Если сдвинуть её концы, она выгнется. Чем длиннее гибкий участок, тем легче ему принять небольшое перемещение без огромных усилий. Размер петли не выбирают «на глаз». Он зависит от диаметра трубы, длины участка, температурного режима, материала и допустимых напряжений. Поэтому одна скоба получается размером со шкаф, а другая — почти с гараж. Есть и ещё одна странность: при монтаже П-образный компенсатор могут заранее растянуть в холодном состоянии. Величину задаёт проект с поправкой на температуру монтажа. Так труба получает более удобный запас движения между холодным и горячим состояниями.

Почему трубу нельзя закрепить намертво

Теплотрассу держат разные опоры. Неподвижные фиксируют расчётные точки. Скользящие несут вес трубы, но позволяют ей перемещаться вдоль трассы.

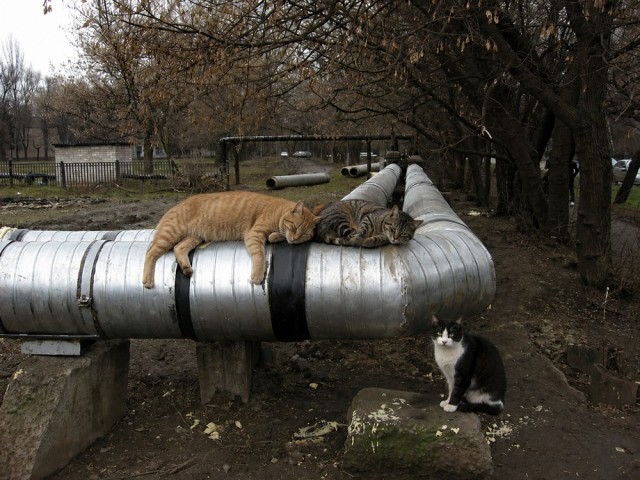

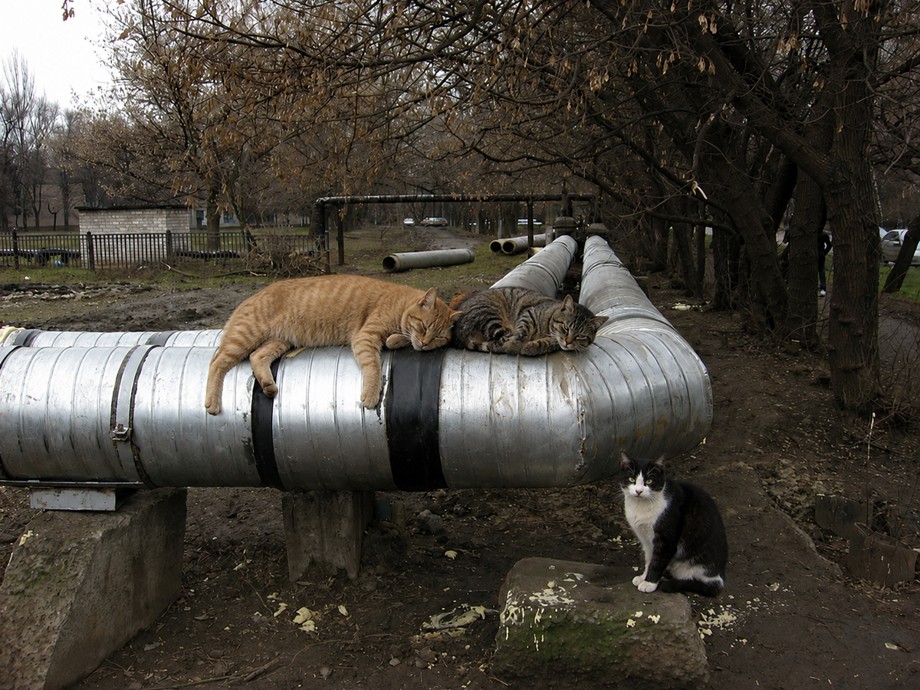

Если между ними без расчёта приварить ещё одно жёсткое крепление — просто потому, что «так надёжнее», — можно испортить всю схему. Компенсатор перестанет принимать то перемещение, ради которого его поставили, а нагрузка уйдёт в другое место. И отдельная П-образная петля нужна не всегда. Иногда ту же работу выполняет сама трасса. Поворот на 90 градусов может работать как Г-образный компенсатор: один участок удлиняется, соседний немного изгибается. Z-образный изгиб делает то же самое через боковое смещение. Поэтому странный зигзаг возле дороги иногда одновременно обходит препятствие и спасает трубу от теплового расширения.

Почему новые трубы прячут под землю

В новых районах огромные петли попадаются реже не потому, что инженеры победили физику. Многие теплосети теперь прокладывают под землёй предизолированными трубами: внутри стальная труба, вокруг слой пенополиуретана, снаружи защитная полиэтиленовая оболочка. В слой изоляции часто закладывают ещё и медные проводники системы контроля: они помогают обнаружить участок, где изоляция намокла. Грунт частично удерживает трубопровод. Поэтому температурное расширение превращается не только в видимое движение, но и в рассчитанные напряжения внутри трубы. На поворотах и в местах, где перемещения всё же собираются, проект предусматривает место для движения и амортизирующие прокладки. То есть подземная трасса тоже расширяется. Просто делает это без огромной скобы посреди двора. Есть ещё компактный вариант — сильфонный компенсатор. Это короткая металлическая «гармошка», которая сжимается и растягивается вместе с трубой. Она занимает гораздо меньше места, но требует правильно расставленных опор и имеет ограниченный рабочий ход. Поэтому старые П-образные петли никуда не исчезли. Они простые, в них почти нечему ломаться, и там, где хватает места, отлично решают задачу.
В следующий раз, увидев огромный зигзаг теплотрассы, можно не искать исчезнувший забор. На горячем режиме эта труба длиннее, чем на холодном, иногда на десятки сантиметров. Скоба оставляет этим сантиметрам безопасное место.

Я закончил, спасибо за терпение!
