Создатель российского литографа открыл площадку для корпусирования микросхем

Страницы: 1 2 3  ОТВЕТИТЬ НОВАЯ ТЕМА
gelezo131 16 янв 2026 в 18:24
Ярила  •  На сайте 14 лет
Сообщений: 11 038
36

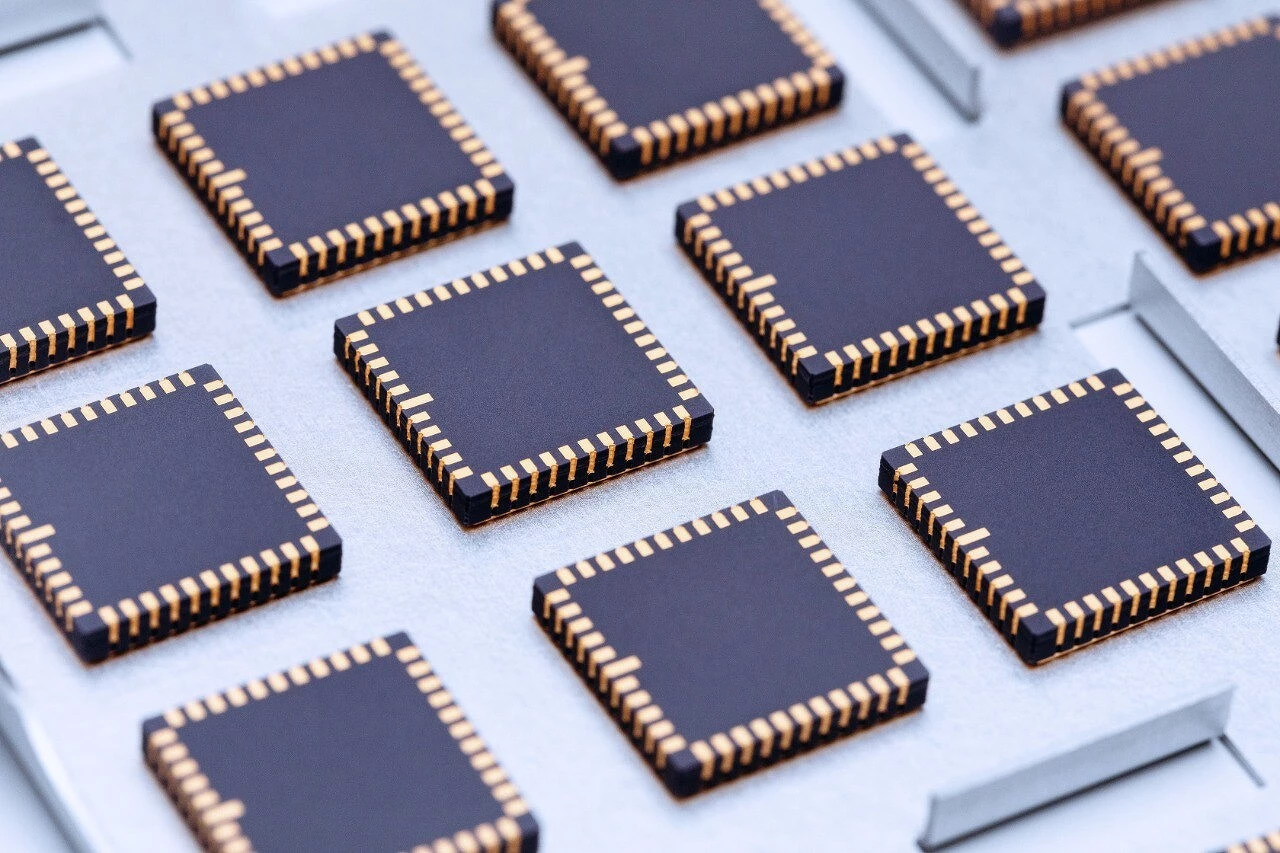

Создатель российского литографа — Зеленоградский нанотехнологический центр открывает линию по корпусированию микросхем в полимерные корпуса. Ее мощность составит до 100 тыс. чипов в месяц. Хотя в отрасли есть мнение, что в стране уже достаточно подобных площадок. Но российские игроки занимают только 6% рынка корпусировки. Остальное привозят из-за рубежа.

Новый корпус

Как стало известно CNews, в феврале Зеленоградский нанотехнологический центр (ЗНТЦ) начнет корпусировать микросхемы в полимерные корпуса. Мощность линии составит до 100 тыс. микросхем в месяц. Это следует из презентации проекта, которая есть в распоряжении CNews.

Речь идет о таких типах корпусов как PBGA (wire bond) до 1 тыс. контактных площадок (КП), FC-BGA (flip-chip) до 2,5 тыс. КП и HFCBGA (flip-chip с установкой теплораспределителя) до 8 тыс. КП.

Работать ЗНТЦ будет с пластинами 200 и 300 мм. Площадь чистых помещений для работы составит 1350 кв. м. (увеличено почти в два раза с 2021 г.). А количество оборудования, задействованного в процессе, достигло 161 шт. Площадка расположена в Зеленограде.

ЗНТЦ проводил испытания с микросхемами «Ангстрема», «МЦСТ», «НМ-Тех», «Миландр» и др.

Такие корпуса предназначены для процессоров широкого спектра применения: от простых бытовых устройств до систем управления автомобилем, самолетом или кораблем, рассказал CNews директор по развитию GS Nanotech Алексей Бородастов.

ОКР за 1,4 млрд

Производство будет запущено в рамках завершенных ОКР «Разработка и серийное освоение технологий корпусирования высокопроизводительных микросхем в многовыводные полимерные корпуса».

Работы стартовали в августе 2023 г. Их стоимость составила 1,4 млрд руб. Заказчиком выступил Минпромторг.

Помимо самой линии корпусировки, ОКР предусматривала и разработку отечественного герметизирующего материала взамен иностранного, а также материала для заливки.

В работе принимали участие «Микрон», который разработал технологию формирования слоев металлизации под шариковые выводы на контактных площадках кристаллов в составе полупроводниковой пластины 200 мм. То же самое, но для пластин 300 мм разрабатывала «СП Квант» («Росатом»). Разработкой материалов занимался ИПХФ РАН. А самой технологией корпусирования, а также испытанием опытных образцов — «ЗНТЦ».

Корпусирование в России

По данным МИЭТ, 94% микросхем в полимерных корпусах в России — это импорт из-за рубежа. И только 6% занимает российская продукция. Сейчас корпусированием в стране, например, занимаются GS Group и «Микрон», МИЭТ также разрабатывает соответствующую технологию.

По словам Бородастова, заявленные мощности ЗНТЦ (100 тыс.) — одни из крупнейших на рынке. По его мнению, появление новой площадки расширяет возможности российских предприятий по локализации высокотехнологичных стадий производства, включая корпусирование в сложные и технологичные корпуса на территории РФ, а также открывает новые перспективы для российских дизайн-центров.

Не все в отрасли разделяют пользу такого проекта.

«В России уже построено много небольших фабрик по корпусированию в пластиковые корпуса, — говорит один из представителей рынка. — Такие «свечные заводики» есть у НИИЭТ, у «Микрона», «Миландра» и многих других. Теперь будет еще и ЗНТЦ. При этом все они по факту мелкосерийные». Он объясняет, что из-за малых объемов они не смогут конкурировать с ценами китайских фабрик.

«Во многом наши фабрики по корпусированию дублируют друг друга, потому что владельцы этих заводов конкурируют между собой на рынке поставки микросхем, и опасаются развивать кооперацию друг с другом, опасаясь зависимостей», — говорит он.

Эксперт объясняет это ошибками госпланирования. «Так как большинство из этих заводов построены, в том числе и с привлечением бюджетных средств, за эти деньги нужно было построить две независимые мегафабрики, к которым бы обращались все российские заказчики». По его мнению, закончится все тем, что сильные игроки поглотят слабых и останется несколько игроков.

Чем известен ЗНТЦ

«Зеленоградский нанотехнологический центр» обеспечивает полный цикл разработки и производства микросхем. Приоритетным направлением деятельности компании является развитие современных технологий производства и разработка перспективной высокотехнологичной продукции совместно с ведущими российскими научными организациями и производственными предприятиями.

В 2025 г. ЗНТЦ представил первый в стране литограф с разрешением 350 нм. В скором времени установки планируется поставлять на российские микроэлектронные предприятия.

cnews

Создатель российского литографа открыл площадку для корпусирования микросхем
Все комментарии:
Gavnishko 16 янв 2026 в 18:27
Ярила  •  На сайте 13 лет
20
Прям создатели российского литографа? Я читал, что они используют списанное оборудование AMD с техпроцессами, которые на Западе были еще в нулевых.

Размещено через приложение ЯПлакалъ
ACKEP 16 янв 2026 в 18:29
Ярила  •  На сайте 12 лет
46
Цитата (Gavnishko @ 16.01.2026 - 18:27)
Прям создатели российского литографа? Я читал, что они используют списанное оборудование AMD с техпроцессами, которые на Западе были еще в нулевых.

Вам не угодишь! Китайцы с машинами также поступили, начали клепать на старых технологиях и за 30 лет вырвались вон аж куда! Дорогу осилит идущий! Большой путь начинается с первого шага!

Размещено через приложение ЯПлакалъ
gelezo131 автор 16 янв 2026 в 18:30
Ярила  •  На сайте 14 лет
7
Цитата (Gavnishko @ 16.01.2026 - 18:27)
Прям создатели российского литографа? Я читал, что они используют списанное оборудование AMD с техпроцессами, которые на Западе были еще в нулевых.

просто так чужие литографы не запустишь, там нужны их спецы.
про тех процесс это чисто маркетинг, жить можно вполне и с 90нм. Играть с 24нм.

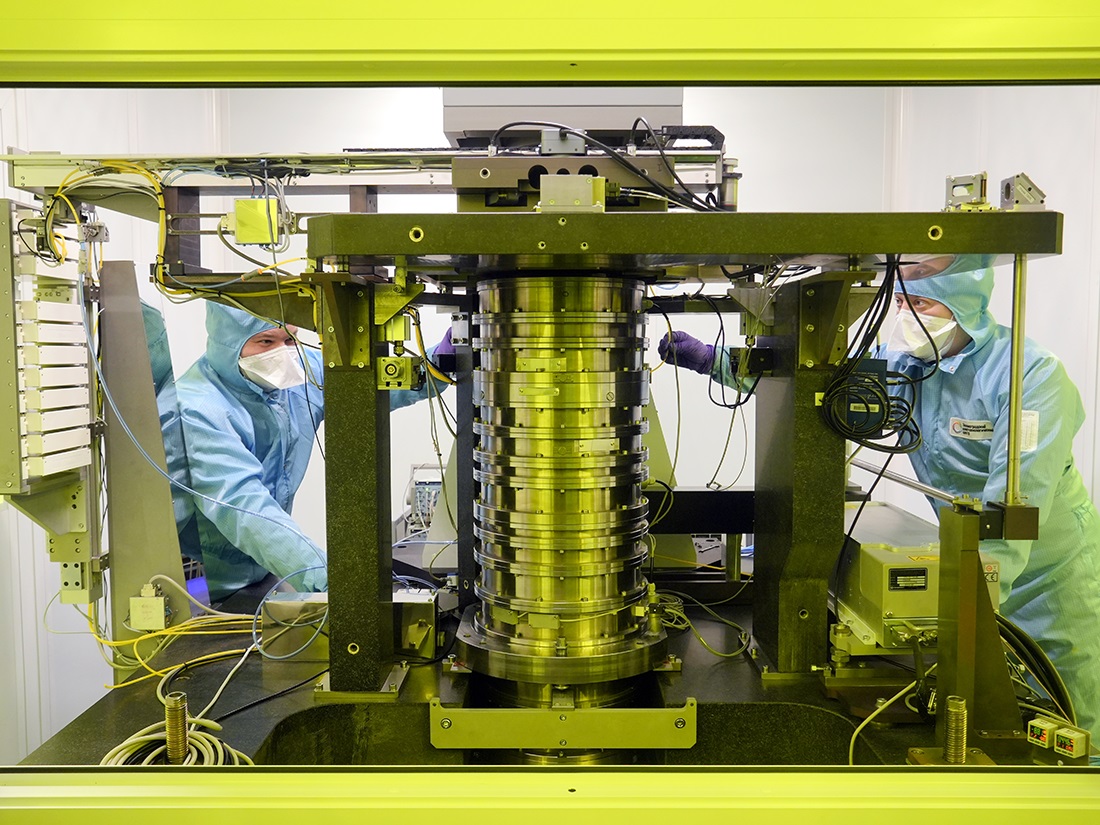

кстати вот он на фото, врядли у амд такая самоделка
на ютуб если кому интересно https://www.youtube.com/watch?v=sOEf0FxDoJA

Создатель российского литографа открыл площадку для корпусирования микросхем

Это сообщение отредактировал gelezo131 - 16 янв 2026 в 18:37
Gandobog 16 янв 2026 в 18:31
Непьющий алкоголик  •  На сайте 12 лет
9
Цитата (ACKEP @ 16.01.2026 - 18:29)
Вам не угодишь! Китайцы с машинами также поступили, начали клепать на старых технологиях и за 30 лет вырвались вон аж куда! Дорогу осилит идущий! Большой путь начинается с первого шага!

Да, только сколько подобных новостей мы уже слышали.

Размещено через приложение ЯПлакалъ
Ligov 16 янв 2026 в 18:32
Человек  •  На сайте 5 лет
6
Цитата (ACKEP @ 16.01.2026 - 18:29)
Дорогу осилит идущий! Большой путь начинается с первого шага!

Вопрос только, куда ведет эта дорога и кто по ней ведет народ...)
Alex7521 16 янв 2026 в 18:32
Балагур  •  На сайте 2 года
3
По сути этот техпроцесс- середины 90-х годов прошлого века. Чтобы понять весь масштаб трагедии.
И применяться может только в оборонке, силовой электронике, ну ещё чуток в специализированных измерительных устройствах несложных.
Для массовой электроники неприменим по причине дичайшего устаревания.

Размещено через приложение ЯПлакалъ
JimmyV 16 янв 2026 в 18:33
Ярила  •  На сайте 8 лет
4
при чем тут литограф?
Эка невидаль-корпусирование.
gelezo131 автор 16 янв 2026 в 18:34
Ярила  •  На сайте 14 лет
5
Цитата (JimmyV @ 16.01.2026 - 18:33)
при чем тут литограф?
Эка невидаль-корпусирование.

это до 25% от стоимости чипа если что. И на этом этапе самая большая отбраковка.
пару сотен контактов по 0,5 микрона паять , я бы сказал сложновато.

Это сообщение отредактировал gelezo131 - 16 янв 2026 в 19:25
КаноникБенн 16 янв 2026 в 18:34
Юморист  •  На сайте 2 года
10
Цитата (Gavnishko @ 16.01.2026 - 18:27)
Прям создатели российского литографа? Я читал, что они используют списанное оборудование AMD с техпроцессами, которые на Западе были еще в нулевых.

Ну и что ?
Согласись , "Создатель российского литографа" - звучит гораздо лучше , чем : списанное оборудование AMD с техпроцессами, которые на Западе были еще в нулевых. )))
android32 16 янв 2026 в 18:35
Ярила  •  На сайте 15 лет
11
Aleku1 16 янв 2026 в 18:36
Весельчак  •  На сайте 11 лет
4
Цитата (gelezo131 @ 16.01.2026 - 18:24)
В скором времени установки планируется поставлять на российские микроэлектронные предприятия.

cnews

Про 2030 уже не пишут? просто " в скором времени"
rinat111 16 янв 2026 в 18:40
Хохмач  •  На сайте 13 лет
-2
"Миландр" блять.
Может Меандр?

Размещено через приложение ЯПлакалъ
JimmyV 16 янв 2026 в 18:43
Ярила  •  На сайте 8 лет
-2
Цитата (gelezo131 @ 16.01.2026 - 18:34)
Цитата (JimmyV @ 16.01.2026 - 18:33)
при чем тут литограф?
Эка невидаль-корпусирование.

это до 25% от стоимости чипа если что.
пару сотен контактов по 0,5 микрона паять , я бы сказал сложновато.

ну наверное еще остались, кому сложновато. Не исключено.
Aleku1 16 янв 2026 в 18:43
Весельчак  •  На сайте 11 лет
7
Цитата (gelezo131 @ 16.01.2026 - 18:34)
Цитата (JimmyV @ 16.01.2026 - 18:33)
при чем тут литограф?
Эка невидаль-корпусирование.

это до 25% от стоимости чипа если что.
пару сотен контактов по 0,5 микрона паять , я бы сказал сложновато.

Даже успешное корпусирование не решает главных проблем российской микроэлектроники: отсутствия передовых мощностей по проектированию (EDA-инструменты) и, что критичнее всего, по производству самих кристаллов (фронт-энд). Российские литографы на 350 нм (разработка того же ЗНТЦ) — это технологии 20-30-летней давности. Корпусировать современный импортный чип — да, полезно. Но корпусировать что, если с производством самих кристаллов (особенно на современных техпроцессах) — катастрофическая проблема. Новая линия рискует стать "косметическим цехом" при отсутствии "тяжёлой промышленности".
Kakvse 16 янв 2026 в 18:44
Ярила  •  На сайте 12 лет
5
не строят производств плохо. построили производство и опять им не так.
Igrim 16 янв 2026 в 18:45
Ярила  •  На сайте 12 лет
6
Цитата (Alex7521 @ 16.01.2026 - 20:32)
По сути этот техпроцесс- середины 90-х годов прошлого века. Чтобы понять весь масштаб трагедии.
И применяться может только в оборонке, силовой электронике, ну ещё чуток в специализированных измерительных устройствах несложных.
Для массовой электроники неприменим по причине дичайшего устаревания.

Пусть делают. Москва не сразу строилась.
Russell73 16 янв 2026 в 18:46
Создатель  •  На сайте 12 лет
0
Цитата (Kakvse @ 16.01.2026 - 18:44)
не строят производств плохо. построили производство и опять им не так.

кому им?
Alex7521 16 янв 2026 в 18:46
Балагур  •  На сайте 2 года
1
Цитата
Даже успешное корпусирование не решает главных проблем российской микроэлектроники: отсутствия передовых мощностей по проектированию (EDA-инструменты) и, что критичнее всего, по производству самих кристаллов (фронт-энд). Российские литографы на 350 нм (разработка того же ЗНТЦ) — это технологии 20-30-летней давности. Корпусировать современный импортный чип — да, полезно. Но корпусировать что, если с производством самих кристаллов (особенно на современных техпроцессах) — катастрофическая проблема. Новая линия рискует стать "косметическим цехом" при отсутствии "тяжёлой промышленности".

Именно. Кроме того, чтоб понять состояние отрасли микроэлектроники в стране, тот же наш "микрон" даже теоретически не способен сделать хотя бы 65 нм. Для этого надо строить новый завод. Ну к 2030 построят, конечно.

Размещено через приложение ЯПлакалъ
РыжаяПсаки 16 янв 2026 в 18:47
Ярила  •  На сайте 7 лет
11

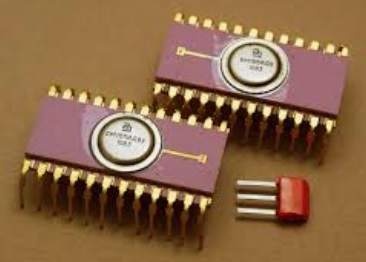

А раньше что, микросхемы были без корпусов?

Давным давно были МС в пластмассе, в железе и керамике. Неужели все смежники потеряли старинные технологии? Сарказм.

Создатель российского литографа открыл площадку для корпусирования микросхем

Это сообщение отредактировал РыжаяПсаки - 16 янв 2026 в 18:51
GnumDS 16 янв 2026 в 18:48
Ярила  •  На сайте 13 лет
8
Нууу, хз, как-то читал, что чел челу понадобилось пару сотен микрух сделать. Не помню, типовых или нет, но суть в том, что все отечественные производители его послали нахер - или цена конь или слишком мелкая партия. Через месяц готовый заказ получил из Китая.

З.Ы.
Всю тех. документацию выдавал он сам. Нужно было только воплотить в железе.

Это сообщение отредактировал GnumDS - 16 янв 2026 в 18:50
Alex7521 16 янв 2026 в 18:49
Балагур  •  На сайте 2 года
0
Цитата (РыжаяПсаки @ 16.01.2026 - 18:47)
А раньше что, микросхемы были без корпусов?

Раньше без: на камнях, на бересте и папирусе

Размещено через приложение ЯПлакалъ
ЦарьГоры 16 янв 2026 в 18:52
Ярила  •  На сайте 2 года
6
...

Создатель российского литографа открыл площадку для корпусирования микросхем

Это сообщение отредактировал ЦарьГоры - 16 янв 2026 в 18:54
DaoDao 16 янв 2026 в 18:54
Ярила  •  На сайте 14 лет
5
Цитата (ACKEP @ 16.01.2026 - 18:29)
Вам не угодишь! Китайцы с машинами также поступили, начали клепать на старых технологиях и за 30 лет вырвались вон аж куда! Дорогу осилит идущий! Большой путь начинается с первого шага!

У китайцев нет Владимира Владимировича, во первых
Во вторых, правительство Китая живет в Китае и семьи тоже в Китае.

30 лет - они шли вперед и развивались.

У нас 30 лет уничтожали науку и миллиарды вывкзли на запад
РыбныйКот 16 янв 2026 в 18:56
Балагур  •  На сайте 2 года
1
Цитата (android32 @ 16.01.2026 - 18:35)
Одни уже были:
Крупный производитель чипов в составе Роснано решил обанкроититься

В Китае разработано оборудование для выпуска 8-нм чипов с использованием DUV-литографии.
https://overclockers.ru/hardnews/show/13657...-duv-litografii
Две противоположности...
