Заземление

Три уголка в землю забиваешь и обвариваешь
Размещено через приложение ЯПлакалъ

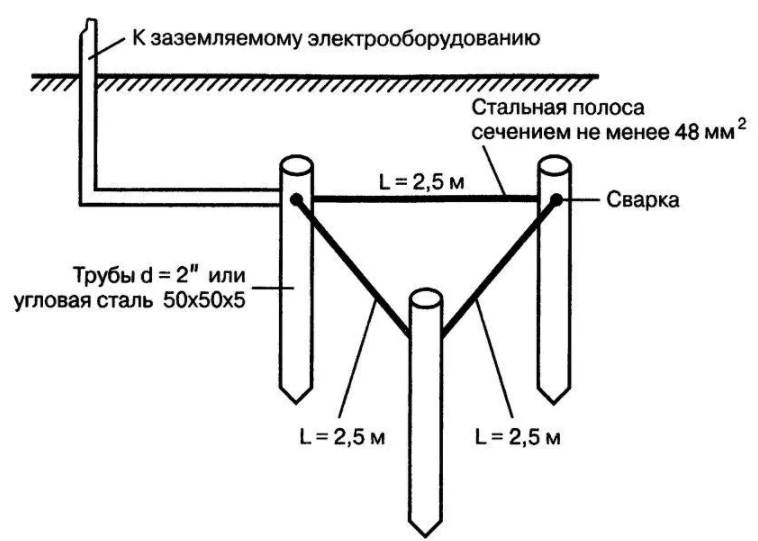

Делайте "классику". Размер штырей - 2-3м.


Это сообщение отредактировал MrRIP - 27 авг 2025 в 16:23

Привари к лому болт, прихерач проволоку и кинь в колодец

делай как все!!
нех тут лисапед изобретать....


Это сообщение отредактировал ТохТохыч - 27 авг 2025 в 16:25

Цитата (SUGR0B @ 27.08.2025 - 16:21)

Приветствую всех! Надеюсь на помощь электриков или людей, разбирающихся в заземлении. Построил себе на ДР хозблок под мастерскую (сварка-столярка). Решил сделать заземление, но запутался. Одни предлагают забить пару уголков 50-х, другие - купить готовое штыревое заземление. Третьи - треугольное. Набор штырей от 3500 до 30000 руб. А вроде выполняют одну и туже функцию. Если кто сталкивался - помогите с выбором!

Сварил себе треугольник из уголков. Вбил в землю штыри из арматуры, оставались со стройки, приварил к ним этот треугольник. 8 лет полет нормальный.

У меня делал реальный спец.
Составная 6 метровая штанга из нержи, 3 куска по 2 м.,на резьбовом соединении. Забивал Максовским перфом в режиме удара, специальной насадкой. Игого погружение на 6 м. Диаметр 30 мм. Все ок. Данный метод был продиктован отсутствием места для разводки тройника.
Размещено через приложение ЯПлакалъ

Цитата (Grungni @ 27.08.2025 - 16:24)

Сварил себе треугольник из уголков. Вбил в землю штыри из арматуры, оставались со стройки, приварил к ним этот треугольник. 8 лет полет нормальный.

Диаметр арматуры? Или неважно?

Едешь на свалку металлолома.
Покупаешь толстую арматуру, диаметр примерно 20 миллиметров.
Забиваешь на глубину промерзания, не менее двух метров.
Три заземлителя достаточно.
Можно треугольником, можно вдоль.
Обвариваешь сваркой с контуром, можно присоединить забор или скважину.
Размещено через приложение ЯПлакалъ

Живу в доме. Забил штыревой комплект омедненный. 6 метровый. Диаметр точно не помню, что-то в районе 18-20 мм. Покупал за 4000 в 2018 году.
Вызывал проверять спецов. Проверку делали по уму, с разносом электродов по участку.
Все топ.

Но у меня глина, влагонасыщенная начинается примерно с 2-ух метров.
Там хорошо расходится.

В песочных грунтах штыри плохо работают.
Это сообщение отредактировал AleXXX82 - 27 авг 2025 в 16:27

Желательно что то приличного сечения брать и медленно гниющее. В идеале нержа.

Цитата (SUGR0B @ 27.08.2025 - 16:25)

Цитата (Grungni @ 27.08.2025 - 16:24) Сварил себе треугольник из уголков. Вбил в землю штыри из арматуры, оставались со стройки, приварил к ним этот треугольник. 8 лет полет нормальный. Диаметр арматуры? Или неважно?

у меня была 16, с фундамента осталась.

https://ezetek.ru/proektirovanie/albomy-tip...MRa8Wm43iV5-HSO

Альбомы типовых решений. Выбираешь свой случай и смотришь как надо делать
Размещено через приложение ЯПлакалъ

3 прутка д16 на расстоянии 2,5м треугольником в землю, чем больше вобъеш тем лучше. Сварить всю конструкцию прутком д10 и им до распред щита довести. Объеденить и подвести к щиту допустимо прутом д8мм
Размещено через приложение ЯПлакалъ

открываешь ПУЭ, ищешь заземление под свою электрику и делаешь
ПУЭ - правил устройства электроустановок

вообще похер на конструкцию!
можешь хоть трактор закопать!

главное, чтобы в сухой сезон и зимой ты попадал в норму по сопротивлению заземления для твоего типа постройки.

предположу, что у тебя будет 1-3 фазы и TN, а значит тебе нужно добиться 4 Ом.
Размещено через приложение ЯПлакалъ

Цитата (i13th @ 27.08.2025 - 16:37)

открываешь ПУЭ, ищешь заземление под свою электрику и делаешь ПУЭ - правил устройства электроустановок

не ПУЭ, а ПТЭЭП
Размещено через приложение ЯПлакалъ

Год назад делал для дома - специальное штыревое использовал, тип железа важен, так в комплекте идет паста токопроводящая+антикор для соединений, закапывали по близости от водосточной трубы, чтобы было постоянное увлажнение.
Размещено через приложение ЯПлакалъ

ИМХО.
Землим всё!
Да, основной контур тот самый треугольник, вспомогательные электроды столбы забора, любой кусок железа вбитый в землю
Идеальный вертикальный заземлитель обсадная труба водяной скважины, если она есть.

Как сделано у меня.
Все столбы забора - штук 20, наверное
Опоры крытого двора(Ду-200, стенка 12, заглубление 2,20).
Штук 10 - арматура и вертикальные штыри которыми фиксировал арматуру при заливке
Это вспомогательный контур.

Основной контур - 6 вертикальных уголков забитых на 2 метра в траншее для водопровод - т.е. минус 2,7+ 2 = 4,2.
Горизонтальный заземлитель стальная полоса шириной 20мм, толщиной 3мм.
Обсадная труба скважины(верховодка, минус 18,5 м от уровня земли).

Сопротивление контура заземления менее 1Ом.

Но это так, к слову.
В моём случае это профдеформация, так скажем.

Вообще, критерий один - сопротивление контура заземления.
ИМХО, не выше 4Ом, особенно если 3х фазное питание.

И вот тут всё непросто.
В скальном грунте, к примеру, такого сопротивления добиться непросто.
Во влажном грунте и один вертикальный заземлитель будет более чем достаточен.
В общем, смотрим свойства грунта, думаем..
Делаем.

Если нет прибора для измерения сопротивления контура заземления, то тогда "вредный совет" из времён СССР.
Качество контура заземления определяем так:
-Мощную нагрузку, обычно в СССР использовали лампу 200Вт, включаем между фазой и контуром заземления.
Светит ярко?
Гуд!
Светит тускло?
Переделываем.
В идеале смотрим напряжение на нагрузке.
Если отличается от фазного Вольт на 10, то контур заземления говно.

Да, вот что ещё.
Херовый контур заземления очень опасен.
Вполне реален вынос потенциала на те же столбы забора, к примеру.
Плюс монтаж например светильников и прочего на незаземлённые конструкции может наделать беды в определённых случаях.
Это сообщение отредактировал Former64 - 27 авг 2025 в 16:49

Цитата (Gorazio85 @ 27.08.2025 - 16:43)

Год назад делал для дома - специальное штыревое использовал, тип железа важен, так в комплекте идет паста токопроводящая+антикор для соединений, закапывали по близости от водосточной трубы, чтобы было постоянное увлажнение.

а зимой у водосточной трубы тоже нормальное увлажнение? 🤣

закапывать важно ещё и ниже глубины промерзания
Размещено через приложение ЯПлакалъ

Цитата (MrRIP @ 27.08.2025 - 16:22)

Делайте "классику". Размер штырей - 2-3м.

Добавлю, что точно выдерживать размеры необходимости нет, плюс-минус десяток сантиметров роли не сыграют, лучше в плюс. Также есть вариант расположения штырей в ряд, если место не позволяет сделать треугольник.

Определись с местом, где бить будешь.
Тебе скорее всего хватит трех штырей. Главное - расстояние между штырями - не менее длины штыря.
Я бы бил уголок 50х50х5мм, длиной три метра. Можно в ряд - это лучше, можно треугольником. Копаешь траншею на 0,7м, в неё забиваешь. Соединяешь между собой полосой 40х5мм. Конец полосы выводишь на фасад.

Треугольник 30 на 30 и от метри больше
Размещено через приложение ЯПлакалъ

Цитата

ИМХО, не выше 4Ом, особенно если 3х фазное питание.

У него не информационный центр, а хозблок.. До 30 Ом нормально..

Делай TN-C и не еби мозги
