Посоветуйте совет. Расчет навеса.

Цитата (Вумная @ 31.01.2026 - 17:06)

Мой друг Жора подсказал (жыпити) Исходные данные (что ты дал) • Навес: 6 × 11 м • Примыкает к дому • Крыша: двускатная, уклон 38° • Есть кукушка (очень важно — усложняет расчёт) • Снеговая нагрузка: 300 кг/м² (≈ 3,0 кН/м²) — реальная, не завышенная • Желание: стойки + фермы из профтрубы 👉 Ты правильно сделал, что не рискнул. При таких вводных навес — уже инженерное сооружение, а не «дачный козырёк». ⸻ Почему тут всё серьёзно 1️⃣ 300 кг/м² — это ОЧЕНЬ много 2️⃣ Площадь одного ската ≈ 6 × 11 / 2 ≈ 33 м² 3️⃣ С учётом коэффициентов (уклон, занос, кукушка) 👉 нагрузка на фермы и стойки легко уходит за 10–12 тонн суммарно ⸻ Схема, которая здесь вообще имеет смысл ✔️ Только фермы Никаких: • одиночных балок • «усилим, если что» • «у соседа стоит» 👉 Фермы с шагом 2,0–2,5 м максимум Для 11 м: • 5 или 6 ферм — оптимально • пролёт фермы ≈ 6 м ⸻ ОРИЕНТИРОВОЧНЫЙ сортамент (не финальный!) 🟦 ФЕРМЫ (пролёт ~6 м) Минимум, от которого вообще можно плясать: • Верхний пояс: профиль 60×40×3 мм • Нижний пояс: 60×40×3 мм • Решётка: 40×20×2 мм (лучше 2,5 мм, если есть) ❗ 2 мм — уже риск при твоей нагрузке. ⸻ 🟦 ПРОГОНЫ (если не сплошная обрешётка) • 40×40×2,5 мм или • 60×40×2 мм с шагом не более 600 мм ⸻ 🟦 СТОЙКИ Вот тут часто делают фатальную ошибку. Минимум: • 100×100×4 мм или • 80×80×4 мм (уже на грани) Высота >2,5 м → только 100×100. Обязательно: • жёсткое крепление в фундамент • косынки / раскосы ⸻ Кукушка — отдельная боль Из-за неё: • появляются локальные снеговые мешки • нагрузка становится неравномерной • часть ферм получает повышенный момент 👉 В нормальном проекте кукушка считается отдельно, а не «как все».

бред. 300 кг на м2 это 30 см слой воды. даже мокрый снег, имеет плотность раз в 10 меньшую. те, вы делаете расчет, исходя из высоты сугроба на навесе 3 метра.

учитываем еще и наклон, угол 38град это довольно круто. стоять на таком уже неуютно. те, если под навесом не топить, а материал- металлочерепица/или подобное то снег и осадки будут соскальзывать.

те, по сути, на таких наклонах и объемах снеговая нагрузка ощутимо давить будет на опорные столбы. и то, этой нагрузкой можно смело пренебречь(там 50кг на м2 это 3х кратный запас). опасней ветровая нагрузка.

Цитата (Вольдемар161 @ 31.01.2026 - 16:35)

где ты живешь? давай картинку и схему примыкания к дому. тк не понятно наличие снеговых мешков 60см это херня - порядка 50-60 кг на м2 Эскиз нарисуй

Спасибо.
Тамбовская облвсть.
Дом такой с некоторыми изменениями



Навес будет справа.
Эскиз ниже

Спасибо!

Шесть стоек и, насколько я понимаю, под крышей навеса обвязка из ферм.

Цитата (Mimoxod @ 31.01.2026 - 17:13)

Просто на вскидку, 300 кг/м² это метров пять-шесть свежего снега, ТС с камчатки?

Тамбов и Тамбовская область относятся к III снеговому району согласно СП 20.13330.2016 «Нагрузки и воздействия». Нормативная снеговая нагрузка (\(S_{g}\)) составляет \(150\text{\ кгс/м}^{2}\), а расчетная нагрузка — \(210\text{\ кгс/м}^{2}\). Эти данные используются для расчета прочности кровли с учетом коэффициентов уклона и снеговых мешков. ©

Значит память подвела...

Цитата (ZeeBeeKak @ 31.01.2026 - 16:32)

Тридцатьвторой двутавр.Все с него вари.

Нунахуй. Проще собрать ферму из профильной трубы. Будет намного прочнее и дешевле.

Ага, выше все растолковали с расчетами и чертежами. Я поленился в комент всунуть. Пару лет назад свояку сочинял крышу для пристроенного к дому гаража. Фирма из Кирова обещала крутейшую крышу, я рассчитал в четыре раза дешевле, чем они... Стоит, даже нынешние снегопады ей нипочём.
Это сообщение отредактировал SESHOK - 31 янв 2026 в 17:51

Цитата (ЧерныйПьеро @ 31.01.2026 - 17:39)

Спасибо. Тамбовская облвсть. Дом такой с некоторыми изменениями https://www.yapfiles.ru/show/3586936/z3_1860x76d.gif.html Навес будет справа. Эскиз ниже Спасибо!

Ну в принципе ясно.
Сегодня ничего ответить не смогу - бухать позвали.
Завтра проснусь - смогу посчитать, если еще будет актуально.
Размещено через приложение ЯПлакалъ

Труба говно, вари как выше советовали из двутавра, а фермы посчитать калькуляторов море. Накинь процентов 15 на прочность если боишься.

Цитата (ЧерныйПьеро @ 31.01.2026 - 16:28)

Где найти организацию, которая рассчитает грамотно и соответственно, подскажет сортамент профтруб для стоек и ферм?

Нигде. Жертвы ЕГЭ даже слова "сопромат" не знают.

На форумхаусе находил чела, за 3тр накидал расчет навеса 4*14 под снеговую 300. Стоит несколько лет со снегозадержателями

Цитата

Нунахуй. Проще собрать ферму из профильной трубы. Будет намного прочнее и дешевле. Ага, выше все растолковали с расчетами и чертежами. Я поленился в комент всунуть. Пару лет назад свояку сочинял крышу для пристроенного к дому гаража. Фирма из Кирова обещала крутейшую крышу, я рассчитал в четыре раза дешевле, чем они... Стоит, даже нынешние снегопады ей нипочём.

Ну уж ты-то на ЯПе не новичок вроде.
Я сказал тридцатьвторой двутавр!
Нужен небольшой перезаклад на несущую способность.
Размещено через приложение ЯПлакалъ

Цитата (ЧерныйПьеро @ 31.01.2026 - 17:40)

Шесть стоек и, насколько я понимаю, под крышей навеса обвязка из ферм.

Раскосы между стойками обязательны.

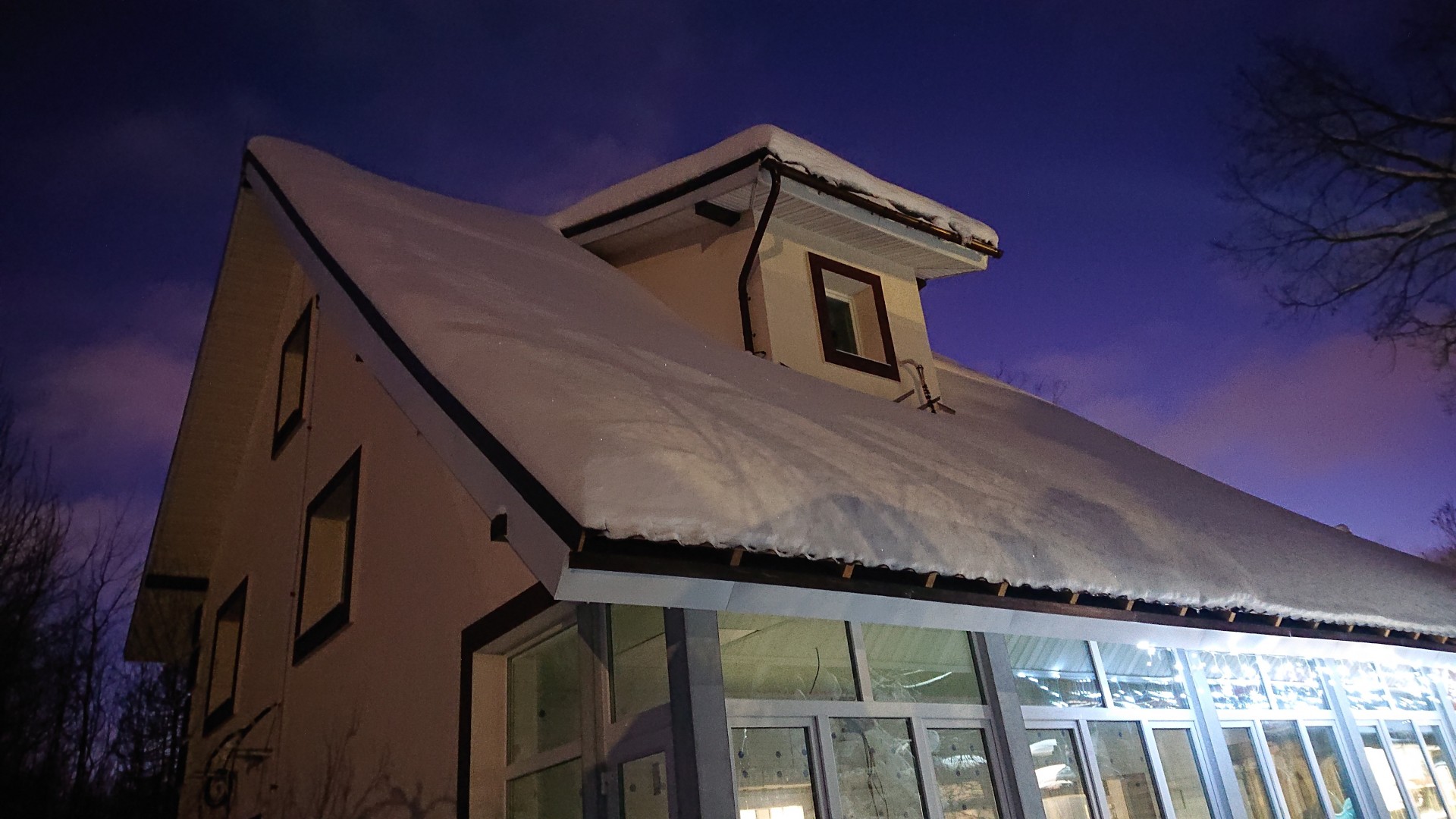

В этом году ещё ни разу не сошёл снег, наклон кровли 45 гр. Снег сходит при переходе через ноль, так ш та все зависит от погодных условий


Размещено через приложение ЯПлакалъ

100 х 100 х 2,5 каркас, стропилы 200 х 45 хвоя


Размещено через приложение ЯПлакалъ

На озоне продают навесы, привозят готовые элементы, собрать только. В описании товара могут рассчитать по размерам заказчика.
Цена мне понравилась. Хоть и сам делал навес 6*6м, рассчитывал сам в интернет калькуляторах, стоит несколько лет, все хорошо.
Теперь надо второй делать, весной решу, может проще готовый купить.
Размещено через приложение ЯПлакалъ

Цитата

где ты живешь? давай картинку и схему примыкания к дому. тк не понятно наличие снеговых мешков 60см это херня - порядка 50-60 кг на м2 Эскиз нарисуй

Вообще-то не 60, а 300 кг для Московского региона. Да Сибири ещё больше.

Так то все просто - открываешь карту снеговой нагрузки, находишь свой регион и смотришь сколько кг снега на м2. Вот только хер ты её в свободном доступе найдёшь, нужна подписка, которая только у бюро и строительных контор есть.
Размещено через приложение ЯПлакалъ

Цитата (inferi69 @ 31.01.2026 - 16:36)

Сам сделай, хули там того навеса.

Это как говаривал один мой коллега по вопросу въезда на одну ебанутую, особенно зимой, эстакаду: "Главное- не бздеть и газу побольше"

Выскажусь. Надеюсь помогу.
Пару лет назад промышлял этим - варил фермы. Не сильно профессионально, но и не на "отъебись".
На вскидку - коэффициент сноса снега с крыши менее 60° равен нулю. Так что считаешь нагрузку, как для пологой.
Далее запрос в тырнет "калькулятор фермы". Их там море. Забиваешь расчётные нагрузки, размеры и тип фермы и он тебе всё распишет. Бесплатная версия калькулятора скорее всего не даст возможность распечатать. Так что скриншот или блокнот с ручкой в помощь.
Если есть неуверенность в расчётных нагрузках - завысь их, да хоть вдвое. На твоих параметрах это приведёт к удорожанию процентов на 15-20... А на душе спокойнее будет.
Ну далее сварка- болгарка. Ничего сложного...
Ах, да! Забыл добавить. Учитывая, что у тебя и вдоль навеса только 3 опоры, тебе нужно будет подвесить по 2-3 фермы между столбами. Для этого тебе сначала придётся перевязать вдоль навеса столбы горизонтальными прямыми фермами, а уже на них опирать промежуточные треугольные фермы... Как-то так...
Размещено через приложение ЯПлакалъ

Думаю, один из задних проёмов усилить откосами крест-накрест.

Делай полукруглый. Будет жестче.

я бы сделал стойки 100*5, ферма 40*20*3 и 20*20*3.

Такой подойдёт?
Я, бывало, навесы друзьям чертил, но изготовители всегда знают, что нужно.
Поэтому берут металл с меньшей толщиной стенки (другого не было, и этот с запасом и т.д.).
Хотя, все стоят ещё.

ЧерныйПьеро
А вот "кукушка" зачем? Воду можно отвести и по другому. Это ненужные сложности, причём спорные с эстетической точки зрения. И размеры 6х11 - тоже вызывают вопросы . Типа для четырёх машин. А всё-равно ведь геморрой с выездом. И навес, чтобы он работал от осадков, должен быть довольно низким.
Т.е по сути на шести метрах должна стоять одна машина посередине, и то, при отсутствии шквального бокового ветра.

И тут проблема не в в снеговой нагрузке, фермы, даже самые простые держат дохрена, а с таким градусом - переживут ядерную зиму. Если шаг ферм сделать в метр - то это запредельно будет, в полтора - тоже норм, вот больше - надо будет следить.
А вот ветровая нагрузка - это жопа, особенно с парусом 3х11 под 38 градусов.
Т.е. у тебя есть мощная крыша, но на столбиках. Пусть 100х100х4. Их как спички сложит и похоронит 4 машины при определённых условиях. Чем выше высота потолка - тем ветру легче за этот рычаг двигать конструкцию. Особенно если на фротоне не будет укосин

Укосины - это хорошо, но из-за того, что это навес - они будут маленькими, никакущими.

В общем есть, о чём подумать. Но отчаиваться не стоит, я навскидку из Ютуба имею примеры теплиц и ангара в подмосковье для манипулятора, удивительные конструкции.
Столб, замоноличенный в фунламент, и столб в непонятном грунте, на свае - разница есть, любой нюанс - и сразу другие показатели.

Может пристрой стоит делать на монолитной плите, часть сделать из газобетона , как полноценный гараж, а часть - навесом, для гостей.

Для визуализации есть СкетчАп, я уже всё позабыл, но советую освоить, там можно задать реальные размеры.
