Посоветуйте совет. Расчет навеса.

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

nix1976 31 янв 2026 в 21:55

Ярила • На сайте 11 лет

Цитата (ZeeBeeKak @ 31.01.2026 - 16:32)

Тридцатьвторой двутавр.Все с него вари.

у Тса 60 см нагрузка
а ты посчтитал под 60м

~~Kepaza~~ 31 янв 2026 в 21:57

Весельчак • На сайте 6 месяцев

У меня из НКТ

ЧерныйПьеро автор 31 янв 2026 в 22:23

специалист по дискомфорту • На сайте 11 лет

Цитата (Евгневий @ 31.01.2026 - 21:43)

ЧерныйПьеро
А вот "кукушка" зачем? Воду можно отвести и по другому. Это ненужные сложности, причём спорные с эстетической точки зрения. И размеры 6х11 - тоже вызывают вопросы . Типа для четырёх машин. А всё-равно ведь геморрой с выездом. И навес, чтобы он работал от осадков, должен быть довольно низким.
Т.е по сути на шести метрах должна стоять одна машина посередине, и то, при отсутствии шквального бокового ветра.

Я упростил несколько то, что хочу сделать. На расчеты не повлияет.
Если смотреть сверху - справа буквой П на боку /пробелом внутрь/ будет 5х2 стена из кирпича до крыши.
Стойки обложены кирпичом. Что несколько "сжирает" эти самые 11м ширины. Да и машин будет не более двух. То есть прогалы будут по 4 м.
Потолок зашьётся, на чердак там шины и прочее покладётся.
А кукушка чисто чтобы в стиле дома было и снег/вода на подъезды не сыпался/лилась.

Это сообщение отредактировал ЧерныйПьеро - 31 янв 2026 в 22:24

ПерфораторЛо 31 янв 2026 в 22:26

Юморист • На сайте 2 года

Блять ну вы еще собачьи будки начните из ферм строить про проектам

Это сообщение отредактировал ПерфораторЛо - 31 янв 2026 в 22:26

ЧерныйПьеро автор 31 янв 2026 в 22:27

специалист по дискомфорту • На сайте 11 лет

Цитата (БасистИрк @ 31.01.2026 - 21:30)

я бы сделал стойки 100*5

У нас не на одной металлобазе таких нет, может только под заказ. Максимум 100х100х4.

~~Вольдемар161~~ 1 фев 2026 в 14:22

Хохмач • На сайте 11 месяцев

Цитата (JBM @ 31.01.2026 - 19:19)

Цитата

где ты живешь?
давай картинку и схему примыкания к дому.
тк не понятно наличие снеговых мешков

60см это херня - порядка 50-60 кг на м2

Эскиз нарисуй

Вообще-то не 60, а 300 кг для Московского региона. Да Сибири ещё больше.

Так то все просто - открываешь карту снеговой нагрузки, находишь свой регион и смотришь сколько кг снега на м2. Вот только хер ты её в свободном доступе найдёшь, нужна подписка, которая только у бюро и строительных контор есть.

москва 150 нормативный, 210 расчетный на 1м2.
Это весь за зиму.
про 60кг это разово когда сугроб навалит рыхлого снега.
СП климатология - полно ссылок бесплатно в свободном доступе.

istkult.ru - этот сайт первый в списке по поиску выдает. все работает.

~~Вольдемар161~~ 1 фев 2026 в 14:38

Хохмач • На сайте 11 месяцев

Цитата (ЧерныйПьеро @ 31.01.2026 - 17:39)

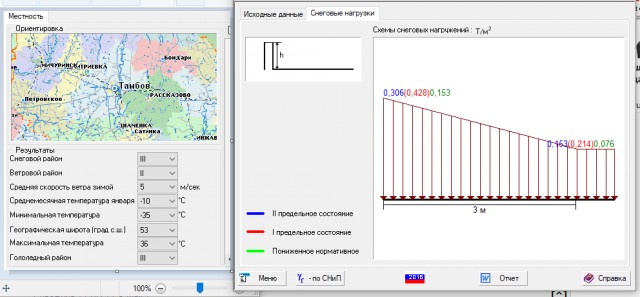

вот твой мешок в месте примыкания к зданию. 430кг на 1 м2

Это сообщение отредактировал Вольдемар161 - 1 фев 2026 в 14:39

~~Вольдемар161~~ 1 фев 2026 в 14:52

Хохмач • На сайте 11 месяцев

По стойкам.
Если ветер будет восприниматься жесткостью стоек - от 140*140.
Если между стойками выполнить связи - от 80*80.
Это все по гибкости.

~~Вольдемар161~~ 1 фев 2026 в 15:30

Хохмач • На сайте 11 месяцев

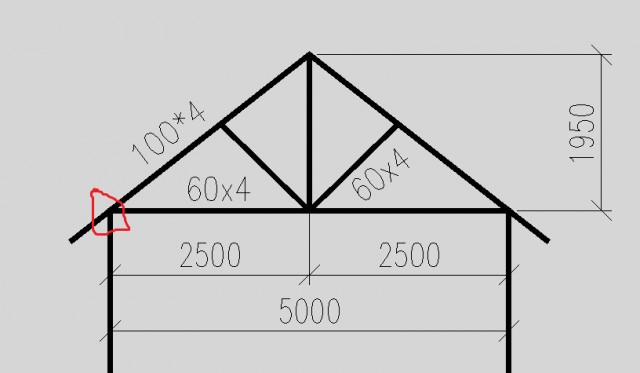

тк есть снеговой мешок - ферма посчитана на двойной снег.
Узел примыкания нижнего пояса к верхнему (красным обозначено) надо варить тщательнее, те катет примерно 5мм. Если нет уверенности в шве - можно усилить пластиной. Хотя при катете 4 там двойной запас. там усилие чуть больше 7 тонн.

Это сообщение отредактировал Вольдемар161 - 1 фев 2026 в 16:03

~~Вольдемар161~~ 1 фев 2026 в 15:42

Хохмач • На сайте 11 месяцев

Вверху - вертикальная связь. Можно такую, можно просто крест.
Внизу картинки- горизонтальная связь.

Это сообщение отредактировал Вольдемар161 - 1 фев 2026 в 15:43

~~Вольдемар161~~ 1 фев 2026 в 15:59

Хохмач • На сайте 11 месяцев

Прогоны от 80*60*4 с шагом 500, из учета что он будет один куском, так жестче раза в 2, чем два отдельных куска.
Кровлю рекомендую из профрастила толщиной не менее 0,7. Во первых профнастил создает жесткий диск, во вторых развяжет прогоны.
Прогоны будут работать под углом, повышенная вероятность выхода из плоскости, а профлист будет этому препятствовать.
5.5м плюс снеговой мешок - уже ощутимая нагрузка.

Это сообщение отредактировал Вольдемар161 - 1 фев 2026 в 16:02

~~Вольдемар161~~ 1 фев 2026 в 16:08

Хохмач • На сайте 11 месяцев

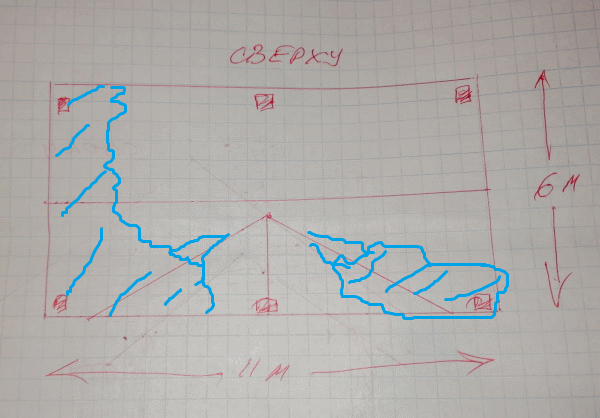

вот здесь будет надувать мешки

Это сообщение отредактировал Вольдемар161 - 1 фев 2026 в 16:10

~~Вольдемар161~~ 1 фев 2026 в 16:13

Хохмач • На сайте 11 месяцев

Цитата

в первом варианте нужен будет фундамент по-больше, так он должен воспринимать и ветер и снег.
Во втором случае по меньше - только вес навеса и снега.

Как вариант можно поставить связи по краям. но добавить горизонтальные в обоих пролетах.
Либо связь только справа, а слева зацепить за дом. Ну и так же горизонтальные в обоих пролётах.

Высота стоек нигде не указана. Брал по масштабу с эскиза. Так что сечения написаны приблизительно.

Это сообщение отредактировал Вольдемар161 - 1 фев 2026 в 16:33
