Большинство людей, нажимая на кнопку унитаза не задумываются, что происходит с тем, что они смывают. Утекло и утекло, делов то. В таком большом городе как Москва в день в канализационную систему утекает не много ни мало четыре миллиона кубометров сточных вод. Это примерно столько же, сколько протекает воды в Москва-реке за день напротив Кремля. Весь этот огромный объем сточной воды нужно очищать и задача это весьма непростая.

В Москве действует две крупнейшие станции очистки сточных вод, примерно одинакового размера. Каждая из них очищает половину того, что "производит" Москва. Про Курьяновскую станцию я уже подробно рассказывал. Сегодня я расскажу про Люберецкую станцию - мы вновь пробежимся по основным этапам очистки воды, но еще и затронем одну весьма важную тему - как на станциях очистки борются с неприятными запахами с помощью низкотемпературной плазмы и отходов парфюмерной промышленности и почему эта проблема вообще стала актуальна как никогда.

50 фотографий+ буквы via alex-avr2

Люберецкие очистные сооружения - как очищают

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Per4eG111
30.06.2014 - 12:49
Статус: Online


артоблядский выпОлзень

Регистрация: 22.05.11
Сообщений: 3158
Для начала немного истории. Впервые канализация "пришла" в район современных Люберец в начале ХХ века. Тогда были созданы Люберецкие поля орошения, на которых сточные воды, еще по старой технологии просачивались через землю и тем самым очищались. Со временем эта технология стала неприемлема для все возрастающего количества сточных вод и в 1963 году была построена новая станция очистки - Люберецкая. Чуть позже была построена еще одна станция - Новолюберецкая, фактически граничащая с первой и использующая часть ее инфраструктуры. По сути сейчас это одна большая станция очистки, но состоящая из двух частей - старой и новой.

Взглянем на карту - слева, на западе - старая часть станции, справа, на востоке - новая:


Люберецкие очистные сооружения - как очищают

[^]
Per4eG111
30.06.2014 - 12:49
Статус: Online


артоблядский выпОлзень

Регистрация: 22.05.11
Сообщений: 3158
Площадь станции - огромная, по прямой из угла в угол около двух километров.

Как не сложно догадаться - от станции идет запах. Раньше он мало кого волновал, а сейчас эта проблема стала актуальна по двум основным причинам:

1)Когда станция была построена, в 60х, вокруг нее практически никто не жил. Рядом был небольшой поселок, где жили сами работники станции. Тогда эта местность была далеко-далеко от Москвы. Сейчас же идет очень активная застройка. Станцию фактически со всех сторон окружают новостройки и будет их еще больше. Новые дома строят даже на бывших иловых площадках станции (поля, на которые свозился ил оставшийся от переработки сточных вод). В результате жители близлежащих домов вынуждены периодически нюхать "канализационные" запахи, ну и естественно они постоянно жалуются.

2)Канализационные воды стали более концентрированные чем раньше, в советские времена. Произошло это из-за того, что объем используемой воды за последнее время сильно сократился, в то время как в туалет ходить меньше не стали, а даже наоборот - население выросло. Причин того, что "разбавляющей" воды стало намного меньше довольно много:
а)использование счетчиков - воду стали экономнее использовать;
б)использование более современной сантехники - все реже можно встретить текущий кран или унитаз;
в)использование более экономной бытовой техники - стиральные машины, посудомоечные машины и т.п.;
г)закрытие огромного количества промышленных предприятий, которые потребляли очень много воды - АЗЛК, ЗИЛ, Серп и Молот(частично) и т.п.
Как результат - если станция при строительстве рассчитывалась на объем 800 литров воды на человека в сутки, то сейчас реально этот показатель не больше 200. Повышение концентрации и снижение потока привело к ряду побочных эффектов - в канализационных трубах рассчитанных на больший поток стал откладываться осадок, приводящий к неприятным запахам. На самой станции стало больше пахнуть.

Для борьбы с запахом Мосводоканал, в ведении которого находятся очистные сооружения проводит поэтапную реконструкцию сооружений, применяя несколько разных способов избавления от запахов, про которые и пойдет рассказ ниже.

Давайте пойдем по порядку, а точнее по току воды. Сточная вода из Москвы поступает на станцию по Люберецкому канализационному каналу, представляющему собой огромный подземный коллектор заполненный сточными водами. Канал самотечный и почти на всем протяжении идет на очень малой глубине, а порой вообще фактически над землей. Его масштаб можно оценить с крыши административного здания очистных сооружений:


Люберецкие очистные сооружения - как очищают

[^]
Per4eG111
30.06.2014 - 12:49
Статус: Online


артоблядский выпОлзень

Регистрация: 22.05.11
Сообщений: 3158
Ширина канала - около 15 метров(разделен на три части), высота - 3 метра.

На станции канал приходит в так называемую приемную камеру, откуда разделяется на два потока - часть идет на старую часть станции, часть на новую. Приемная камера выглядит так:

Люберецкие очистные сооружения - как очищают

[^]
Per4eG111
30.06.2014 - 12:49
Статус: Online


артоблядский выпОлзень

Регистрация: 22.05.11
Сообщений: 3158
Сам канал приходит справа-сзади, а разделенный на две части поток уходит по зеленым каналам на заднем плане, каждый из которых может перекрываться так называемым шибером - специальным затвором (на фото - темные конструкции). Тут можно заметить первое нововведение для борьбы с запахами. Приемная камера полностью накрыта листами металла. Раньше она выглядела как "бассейн" заполненный фекальными водами, теперь же их не видно, естественно сплошное металлическое покрытие практически полностью перекрывает запах.

Люберецкие очистные сооружения - как очищают

[^]
Per4eG111
30.06.2014 - 12:50
Статус: Online


артоблядский выпОлзень

Регистрация: 22.05.11
Сообщений: 3158
Для технологических целей был оставлен лишь совсем небольшой лючок, приподняв который можно насладиться всем букетом запахов. Привет от walsk :)


Люберецкие очистные сооружения - как очищают

[^]
Per4eG111
30.06.2014 - 12:50
Статус: Online


артоблядский выпОлзень

Регистрация: 22.05.11
Сообщений: 3158
Эти огромные шиберы позволяют перекрывать каналы идущие от приемной камеры в случае необходимости.

Люберецкие очистные сооружения - как очищают

[^]
Per4eG111
30.06.2014 - 12:50
Статус: Online


артоблядский выпОлзень

Регистрация: 22.05.11
Сообщений: 3158

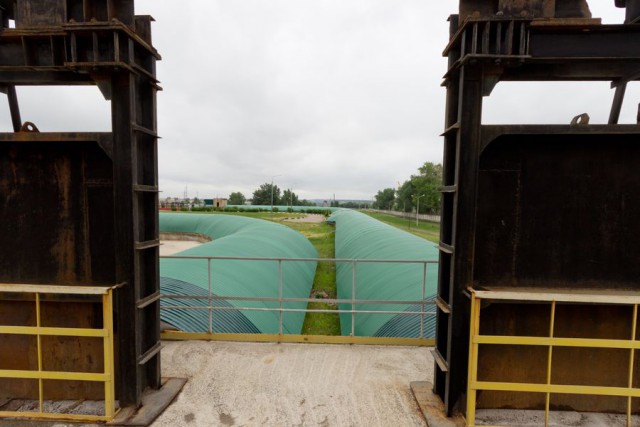

От приемной камеры идет два канала. Они тоже еще совсем недавно были открытыми, теперь же их полностью накрыли металлическим перекрытием.


Люберецкие очистные сооружения - как очищают

[^]
Per4eG111
30.06.2014 - 12:50
Статус: Online


артоблядский выпОлзень

Регистрация: 22.05.11
Сообщений: 3158
Под перекрытием скапливаются газы, выделяющиеся из сточных вод. Главным образом это метан и сероводород - оба газа взрывоопасны при высоких концентрациях, поэтому пространство под перекрытием нужно обязательно вентилировать, но тут возникает следующая проблема - если просто поставить вентилятор, то весь смысл перекрытия просто пропадет - запах попадет наружу. Поэтому для решения проблемы МКБ "Горизонт" разработало и изготовило специальную установку для очистки воздуха. Установка находится в отдельной будочке и к ней идет вентиляционная труба от канала.

Люберецкие очистные сооружения - как очищают

[^]
Per4eG111
30.06.2014 - 12:50
Статус: Online


артоблядский выпОлзень

Регистрация: 22.05.11
Сообщений: 3158

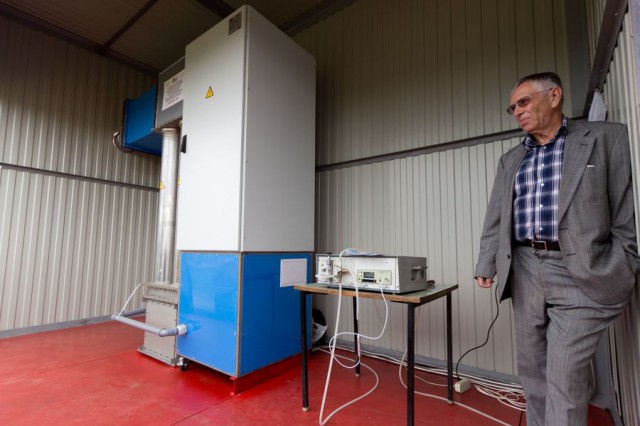

Данная установка - экспериментальная, для отработки технологии. В ближайшее время такие установки начнут массово ставить на очистных сооружениях и на канализационно-насосных станциях, которых в Москве более 150 штук и от которых тоже исходят неприятные запахи. Справа на фото - один из разработчиков и испытателей установки - Александр Позиновкий.

Люберецкие очистные сооружения - как очищают

[^]
Per4eG111
30.06.2014 - 12:51
Статус: Online


артоблядский выпОлзень

Регистрация: 22.05.11
Сообщений: 3158
...

Люберецкие очистные сооружения - как очищают

[^]
Per4eG111
30.06.2014 - 12:51
Статус: Online


артоблядский выпОлзень

Регистрация: 22.05.11
Сообщений: 3158
Принцип действия установки следующий:
в четыре вертикальные трубы из нержавеющей стали снизу подается загрязненный воздух. В этих же трубах находятся электроды, на которые несколько сот раз в секунду подается высокое напряжение(десятки тысяч вольт), в результате чего возникают разряды и низкотемпературная плазма. При взаимодействии с ней большинство пахнущих газов переходят в жидкое состояние и оседают на стенках труб. По стенам труб постоянно стекает тонкий слой воды, с которым эти вещества смешиваются. Вода циркулирует по кругу, резервуар для воды - синяя емкость справа, снизу на фото. Очищенный воздух выходит сверху из нержавеющих труб и просто выпускается в атмосферу.
Для тех кому интереснее подробнее - фотография стенда, на котором все объяснено.

Люберецкие очистные сооружения - как очищают

[^]
Per4eG111
30.06.2014 - 12:51
Статус: Online


артоблядский выпОлзень

Регистрация: 22.05.11
Сообщений: 3158
Для патриотов - установка полностью разработана и создана в России, за исключением стабилизатора питания(снизу в шкафу на фото). Высоковольтная часть установки:

Люберецкие очистные сооружения - как очищают

[^]
Per4eG111
30.06.2014 - 12:51
Статус: Online


артоблядский выпОлзень

Регистрация: 22.05.11
Сообщений: 3158

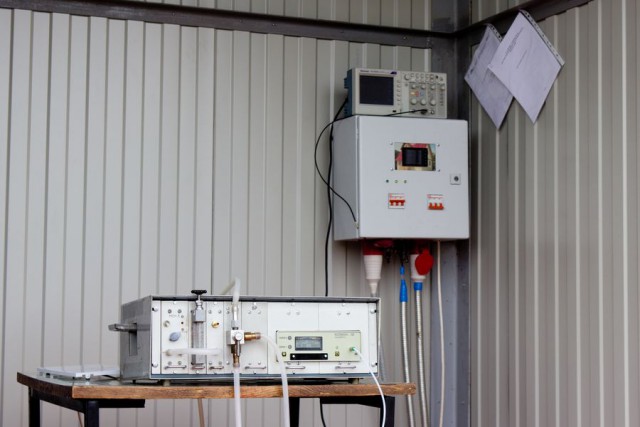

Так как установка экспериментальная - в ней имеется дополнительное измерительное оборудование - газоанализатор и осциллограф.

Люберецкие очистные сооружения - как очищают

[^]
Per4eG111
30.06.2014 - 12:51
Статус: Online


артоблядский выпОлзень

Регистрация: 22.05.11
Сообщений: 3158
Осциллограф показывает напряжение на конденсаторах. Во время каждого разряда конденсаторы разряжаются и на осциллограмме хорошо виден процесс их заряда.

Люберецкие очистные сооружения - как очищают

[^]
Per4eG111
30.06.2014 - 12:52
Статус: Online


артоблядский выпОлзень

Регистрация: 22.05.11
Сообщений: 3158
К газоанализатору идет две трубки - одна забирает воздух до установки, другая после. Кроме того есть краник, который позволяет выбрать ту трубку, которая подключается к датчику газоанализатора. Александр демонстрирует нам сначала "грязный" воздух. Содержание сероводорода - 10.3 мг/м3. После переключения крана - содержание падает практически до нуля: 0.0-0.1.


Люберецкие очистные сооружения - как очищают

[^]
Per4eG111
30.06.2014 - 12:52
Статус: Online


артоблядский выпОлзень

Регистрация: 22.05.11
Сообщений: 3158
Далее подводящий канал упирается в специальную распределительную камеру(также накрытую металлом), где поток разделяется на 12 частей и идет далее в так называемое здание решеток, которое видно на заднем плане. Там сточная вода проходит самый первый этап очистки - удаление крупного мусора. Как не сложно догадаться из названия - для этого ее пропускают через специальные решетки с размером ячейки около 5-6 мм. Более подробно про них можно почитать и посмотреть в посте с Курьяновской станции.


Люберецкие очистные сооружения - как очищают

[^]
Per4eG111
30.06.2014 - 12:52
Статус: Online


артоблядский выпОлзень

Регистрация: 22.05.11
Сообщений: 3158

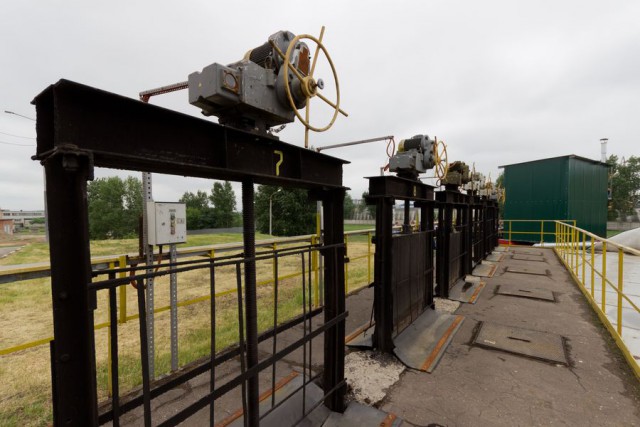

Каждый из каналов также перекрывается отдельным шибером. Вообще говоря, на станции их огромное количество - торчат тут и там :)

Люберецкие очистные сооружения - как очищают

[^]
Per4eG111
30.06.2014 - 12:52
Статус: Online


артоблядский выпОлзень

Регистрация: 22.05.11
Сообщений: 3158
После очистки от крупного мусора вода попадает в песколовки, которые, как опять же не сложно догадаться из названия предназначены для удаления мелких твердых частиц. Принцип работы песколовок довольно прост - по сути это длинный прямоугольный резервуар, в котором вода движется с определенной скоростью, в результате песок просто успевает осесть. Также туда подается воздух, который способствует процессу. Снизу песок удаляется с помощью специальных механизмов.

Люберецкие очистные сооружения - как очищают

[^]
Per4eG111
30.06.2014 - 12:53
Статус: Online


артоблядский выпОлзень

Регистрация: 22.05.11
Сообщений: 3158
Как часто бывает в технике - идея простая, а исполнение - сложное. Так и тут - визуально это самая "навороченная" конструкция на пути очистки воды.

Люберецкие очистные сооружения - как очищают

[^]
Per4eG111
30.06.2014 - 12:53
Статус: Online


артоблядский выпОлзень

Регистрация: 22.05.11
Сообщений: 3158
Песколовки облюбовали чайки. Вообще чаек на Люберецкой станции оказалось очень много, но именно на песколовках их было больше всего.

Люберецкие очистные сооружения - как очищают

[^]
Per4eG111
30.06.2014 - 12:53
Статус: Online


артоблядский выпОлзень

Регистрация: 22.05.11
Сообщений: 3158
Увеличил фотографию уже дома и посмеялся с их вида - забавные птички. Называются чайки озерные. Нет, темная голова у них не потому что они постоянно окунают ее туда, куда не надо, просто такая конструктивная особенность :)
Скоро им впрочем придется не легко - многие открытые водные поверхности на станции будут накрыты.

Люберецкие очистные сооружения - как очищают

[^]
Per4eG111
30.06.2014 - 12:53
Статус: Online


артоблядский выпОлзень

Регистрация: 22.05.11
Сообщений: 3158
Вернемся к технике. На фото - дно песколовки (не работающей в данный момент). Именно туда оседает песок и оттуда же и удаляется.

Люберецкие очистные сооружения - как очищают

[^]
Per4eG111
30.06.2014 - 12:53
Статус: Online


артоблядский выпОлзень

Регистрация: 22.05.11
Сообщений: 3158
После песколовок вода снова поступает в общий канал.

Люберецкие очистные сооружения - как очищают

[^]
Per4eG111
30.06.2014 - 12:53
Статус: Online


артоблядский выпОлзень

Регистрация: 22.05.11
Сообщений: 3158
...

Люберецкие очистные сооружения - как очищают

[^]
