Per4eG111	30.06.2014 - 12:54 [ показать ] 4
Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	Тут можно увидеть, как выглядели все каналы на станции, до того как их начали накрывать. Этот канал прямо сейчас накрывается.
	[^]

Per4eG111	30.06.2014 - 12:54 [ показать ] 5
Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	Каркас варят из нержавейки, как и большинство металлических конструкций в канализации. Дело в том, что в канализации очень агрессивная среда - вода полная всяких веществ, 100% влажность, газы способствующие коррозии. Обычное железо очень быстро превращается в труху в таких условиях.
	[^]

Per4eG111	30.06.2014 - 12:54 [ показать ] 6
Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	Работы ведутся прямо над действующим каналом - так как это один из двух основных каналов, то отключить его нельзя (москвичи ждать не будут :)).
	[^]

Per4eG111	30.06.2014 - 12:54 [ показать ] 3
Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	На фото небольшой перепад уровня, около 50 сантиметров. Дно в этом месте сделано специальной формы, для гашения горизонтальной скорости воды. Как результат - очень активное бурление.
	[^]

Per4eG111	30.06.2014 - 12:54 [ показать ] 3
Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	После песколовок вода поступает на первичные отстойники. На фото - на переднем плане камера, в которую поступает вода, из нее она попадает в центральную часть отстойника на заднем плане.
	[^]

Per4eG111	30.06.2014 - 12:55 [ показать ] 3

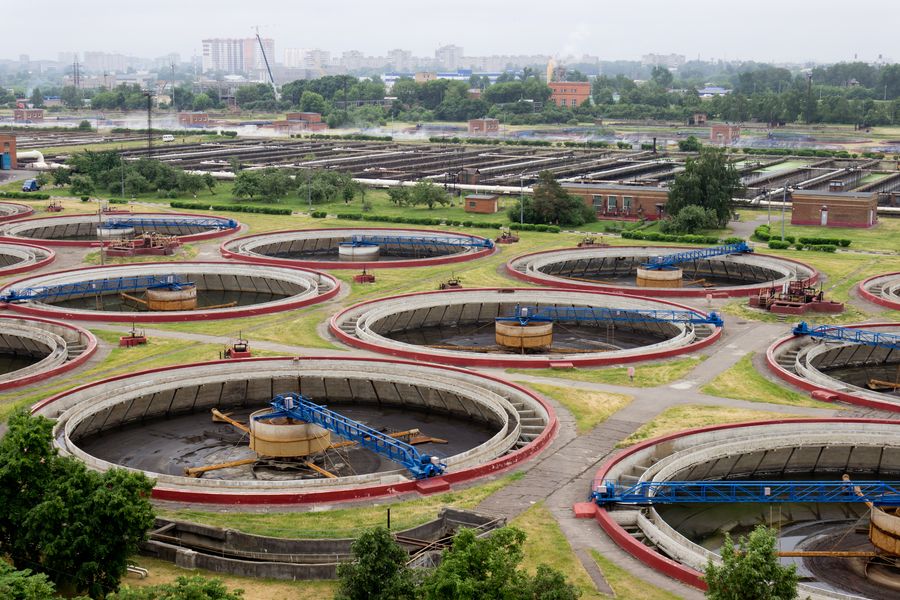

Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	Классический отстойник выглядит так:
	[^]

Per4eG111	30.06.2014 - 12:55 [ показать ] 3
Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	...
	[^]

Per4eG111	30.06.2014 - 12:55 [ показать ] 3
Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	А без воды - так: Это сообщение отредактировал Per4eG111 - 30.06.2014 - 12:56
	[^]

Per4eG111	30.06.2014 - 12:56 [ показать ] 2

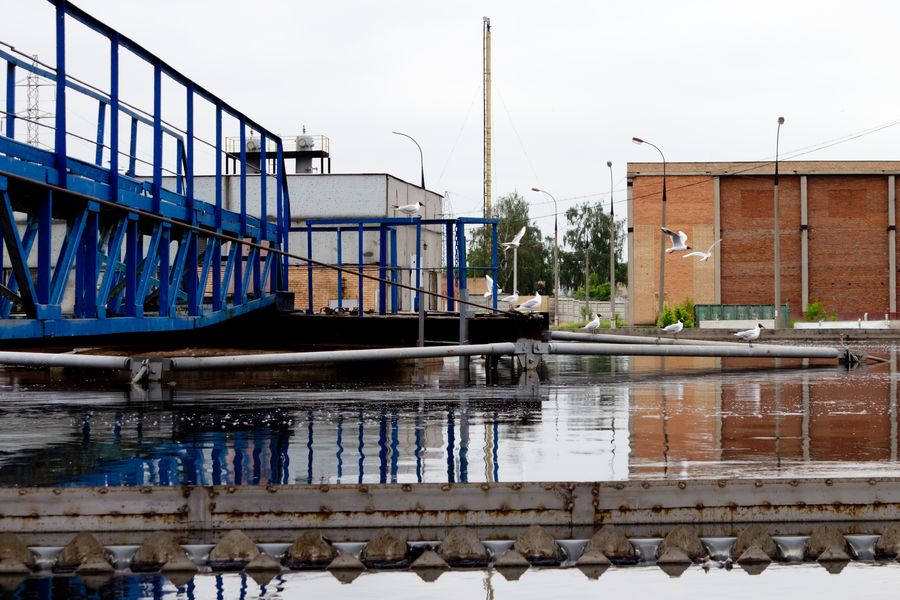

Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	Грязная вода поступает из отверстия в центре отстойника и попадает в общий объем. В самом отстойнике взвесь содержащаяся в грязной воде постепенно оседает на дно, по которому постоянно перемещается илосгребатель, закрепленный на ферме, вращающейся по кругу. Скребок сгребает осадок в специальный кольцевой лоток, а из него, в свою очередь он попадает в круглый приямок, откуда откачивается по трубе специальными насосами. Излишки воды утекают в канал проложенный по кругу отстойника и оттуда в трубу.
	[^]

Per4eG111	30.06.2014 - 12:56 [ показать ] 2
Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	Первичные отстойники - еще один источник неприятных запахов на станции, т.к. в них находится фактически грязная (очищенная только от твердых примесей) канализационная вода. Для того чтобы избавится от запаха Москводоканал решил накрыть отстойники, но тут встала большая проблема. Диаметр отстойника составляет 54 метра(!). Фото с человеком для масштаба:
	[^]

Per4eG111	30.06.2014 - 12:56 [ показать ] 5
Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	При этом если делать крышу, то она должна во-первых выдерживать снеговую нагрузку зимой, во-вторых иметь только одну опору по центру - над самим отстойником опоры делать нельзя, т.к. там постоянно вращается ферма. В результате было принято элегантное решение - сделать перекрытие плавающим.
	[^]

Per4eG111	30.06.2014 - 12:56 [ показать ] 2

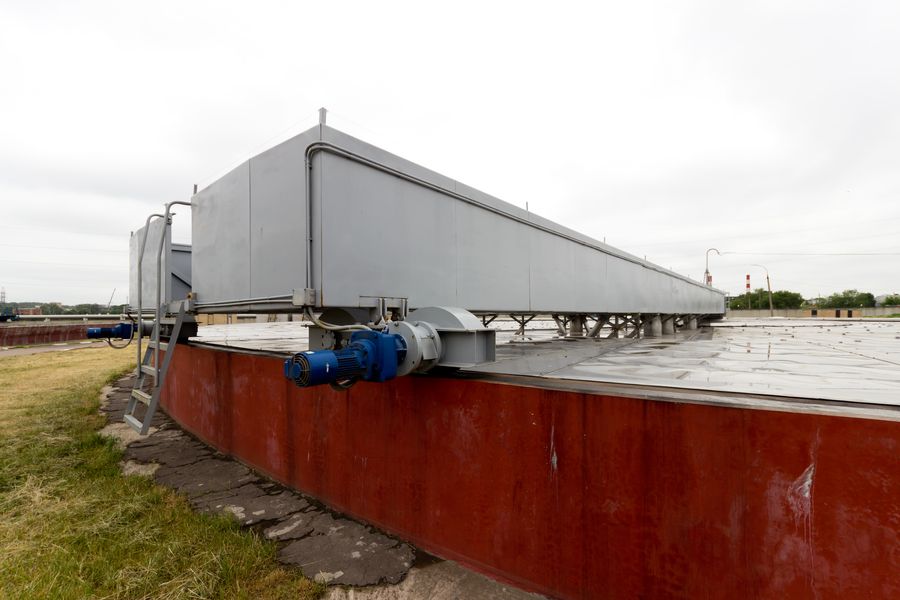

Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	Перекрытие собрано из плавающих блоков из нержавеющей стали. Причем внешнее кольцо блоков закреплено неподвижно, а внутренняя часть вращается наплаву, вместе с фермой. Это сообщение отредактировал Per4eG111 - 30.06.2014 - 12:58
	[^]

Per4eG111	30.06.2014 - 12:58 [ показать ] 2
Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	Такое решение оказалось очень удачным, т.к. во-первых отпадает проблема со снеговой нагрузкой, а во вторых не образуется объема воздуха, который пришлось бы вентилировать и дополнительно очищать.
	[^]

Per4eG111	30.06.2014 - 12:58 [ показать ] 6
Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	По утверждениям Мосводоканала данная конструкция снизила выбросы пахнущих газов на 97%.
	[^]

Per4eG111	30.06.2014 - 12:58 [ показать ] 4
Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	Данный отстойник был первым и экспериментальным, где была отработана данная технология. Эксперимент признан успешным и сейчас на Курьяновской станции уже накрывают подобным образом другие отстойники. Со временем все первичные отстойники будут накрыты подобным образом. Однако, процесс реконструкции длительный - отключить всю станцию сразу невозможно, реконструировать отстойники можно только друг за другом, отключая по очереди. Да и деньги нужны немалые. Поэтому, пока не все отстойники накрыты применяют третий по счету способ борьбы с запахами - распыление нейтрализующих веществ.
	[^]

Per4eG111	30.06.2014 - 12:59 [ показать ] 4
Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	Вокруг первичных отстойников были установлены специальные распылители, которые создают облако веществ нейтрализующих запахи. Сами вещества пахнут не сказать чтобы очень приятно или неприятно, но довольно специфично, впрочем их задача не замаскировать запах, а нейтрализовать его. К сожалению не запомнил конкретных веществ, которые применяются, но как сказали на станции - это отходы парфюмерной промышленности Франции.
	[^]

Per4eG111	30.06.2014 - 12:59 [ показать ] 4
Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	Для распыления используются специальные форсунки, которые создают частицы диаметром 5-10 микрон. Давление в трубах если не ошибаюсь 6-8 атмосфер.
	[^]

Per4eG111	30.06.2014 - 12:59 [ показать ] 3
Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	После первичных отстойников вода поступает в аэротэнки - длинные бетонные резервуары. В них подается огромное количество воздуха по трубам, а также содержится активный ил - основа всего метода биологической очистки вод. Активный ил перерабатывает "отходы", при этом быстро размножается. Процесс аналогичен тому, что происходит в природе в водоемах, однако протекает во много раз быстрее из-за теплой воды, большого количества воздуха и ила.
	[^]

Per4eG111	30.06.2014 - 12:59 [ показать ] 3
Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	Воздух подается из главного машинного зала, в котором установлены турбовоздуходувки. Три башенки над зданием - воздухозаборники. Процесс подачи воздуха требует огромного количества электричества, при этом прекращение подачи воздуха приводит к катастрофическим последствиям, т.к. активный ил очень быстро погибает, а его восстановление может занять месяцы(!).
	[^]

Per4eG111	30.06.2014 - 12:59 [ показать ] 3
Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	Аэротэнки, как ни странно особо не источают сильных неприятных запахов, поэтому их накрывать не планируется.
	[^]

Per4eG111	30.06.2014 - 13:00 [ показать ] 4
Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	На этой фотографии видно как грязная вода поступает в аэротэнк(темная) и смешивается с активным илом(коричневый).
	[^]

Per4eG111	30.06.2014 - 13:00 [ показать ] 3
Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	Часть сооружений в настоящее время отключено и законсервировано, по причинам о которых я писал в начале поста - снижение потока воды в последние годы.
	[^]

Per4eG111	30.06.2014 - 13:00 [ показать ] 2
Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	После аэротэнков вода попадает во вторичные отстойники. Конструктивно они полностью повторяют первичные. Их назначение - отделить активный ил от уже очищенной воды.
	[^]

Per4eG111	30.06.2014 - 13:00 [ показать ] 4
Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	Законсервированные вторичные отстойники.
	[^]

Per4eG111	30.06.2014 - 13:01 [ показать ] 5
Статус: Offline артоблядский выпОлзень Регистрация: 22.05.11 Сообщений: 3184	Вторичные отстойники не пахнут - по сути тут уже чистая вода.
	[^]
