Нет, речь не пойдет о боеприпасах способных пробить чайник. Я постараюсь максимально просто и доступно донести основные азы различия, маркировки и обозначения калибров стрелкового оружия. А также, смогу ответить на интересующие вас вопросы в комментариях.

Итак, калибр - казалось бы ничего сложного. Все мы сотни или тысячи раз слышали эти избитые фразы - "калибр девять миллиметров", "калибр семь шестьдесят два миллиметра", "трехлинейка", 12-й калибр, 45-й калибр и т.д.

Но почему 12-й калибр больше 9-го, а 45-й меньше 12-го, но больше 9-го, а 7.62 одновременно подходит к револьверу Наган, пистолету ТТ, автомату Калашникова и "трехлинейке" ???

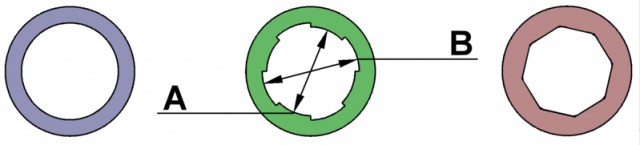

Технически понятие калибр подразумевает диаметр ствола между противоположными нарезами (в нарезном) и стенками (полями) в гладкоствольном оружии.

Каждому свой калибр !

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
TheKhleb
5.06.2014 - 13:44
Статус: Offline


Координатор

Регистрация: 23.04.13
Сообщений: 200
Чтоб хоть немного понимать откуда взялись все эти калибры, грэйны, гэйджи и линии, стоит немного оглянутся на историю и географию систем измерения габаритов и массы. Итак, мы сегодня используем метрическую систему, а вес измеряем в граммах.

Америка, Британия и некоторые другие страны используют неметрические системы измерения. В связи с этим возникает путаница. А еще в оружейную терминологию перекочевали единицы измерения тех лет, когда собственно создавались те или иные стандарты калибров и боеприпасов.

Сначала рассмотрим ключевые моменты метрической системы. Итак, калибр в метрической системе будет выглядеть следующим образом - округленный калибр пули (диаметр нарезов ствола) Х примерная длина гильзы от основания до закраин. То есть 9х19 мм, 7.62х25 мм, 7.62х39 мм, 7.62х54мм, 9х39 мм и т.д.

Каждому свой калибр !

[^]
TheKhleb
5.06.2014 - 13:44
Статус: Offline


Координатор

Регистрация: 23.04.13
Сообщений: 200
Собственно понимания этого уже достаточно для ответа на часть вопросов касаемых калибра. Но если немного углубиться возникнут дополнительные вопросы. Дело в том, что длина гильзы и диаметр пули еще не все факторы калибра. Есть еще огромное количество других нюансов - тип воспламенения патрона, тип капсюля, форма гильзы и тип ее экстракции, форма самой пули, "начинка" пули, ее вес и другие не менее интересные подробности.

Не буду затрагивать все, так как большинству людей они попросту не интересны, да и материал тогда будет совсем других масштабов.

Перейдем к нашим зарубежным коллегам. В США калибр обозначают в дюймах:

Дюйм (от нидерл. duim — большой палец) — единица измерения расстояния в некоторых европейских неметрических системах мер. Исторически — ширина большого пальца взрослого мужчины. Обычно дюйм равен 1/12 или 1/10 («десятичный дюйм») фута соответствующей страны (в русской и английской системах мер 1 дюйм = 10 линиям («большая линия»)). Слово «дюйм» введено в русский язык Петром I в самом начале XVIII века. Сегодня под дюймом чаще всего понимают английский дюйм, равный 2,54 см. - Вика нам помогает.

Тут, кстати, кроется разгадка слова трехлинейка - винтовка третьей линии - 3х2.54 = 7.62 мм. К слову, на Западе используют специальное обозначение касаемо "русских" патронов - R. Например 7.62х54 R - где R = Russian (в народе) или Rimmed (по классификации).

Rim (от англ. кольцо) - отдельный пункт терминологии боеприпасов и он повествует нам либо о типе воспламенения, либо о типе экстракции гильзы.

Каждому свой калибр !

[^]
TheKhleb
5.06.2014 - 13:45
Статус: Offline


Координатор

Регистрация: 23.04.13
Сообщений: 200
Патроны с кольцевым воспламенением многие из вас видели - патрон 0.22 LR - или в народе "мелкашка".

Что касается экстракции, то патроны этого типа (с закраиной) относятся чаще к револьверным, а также к довольно устаревшим винтовочным патронам, например, 7.62х54R. Данный патрон используется и по сей день в наших краях и состоит на вооружении (ПК, СВД). Несмотря на то, что на Западе давно отказались от гильз этого типа отдав предпочтение кольцевой проточке.

Каждому свой калибр !

[^]
TheKhleb
5.06.2014 - 13:45
Статус: Offline


Координатор

Регистрация: 23.04.13
Сообщений: 200
Но вернемся к калибрам. Итак, американцы используют дюймовую систему в обозначении калибра, поэтому у них калибры, как правило, обозначены следующей схемой. Диаметр пули (калибр ствола) в дюймах и название фирмы разработавшей патрон, либо типа оружия где он применяется.

Например, .45 ACP = 0.45 дюйма (11.43 мм) Automatic Colt Pistol (автоматический пистолет Кольт). Автоматическими в те годы называли самозарядные пистолеты (в сравнении с револьверами одинарного действия). В этом калибре обязательно нужно было указать тип оружия, так как гильза патрона .45 ACP отличалась от гильзы патрона того же калибра для револьвера Кольта именно той самой закраиной.

.308 Winchester - (0.308 дюйма патрон фирмы Винчестер) = 7.62х51 мм - тут примечательно, что многие изначально охотничьи патроны впоследствии поступили на вооружение НАТО, и как армейский боеприпас получили названия 7.62 NATO (.308 Winchester) 5.56 NATO (.223 Remington) и т.д.

.40 Smith & Wesson, .380 ACP и другие подобные калибры названы по этой же схеме. Но она не единственная! А кто обещал, что будет легко?

Для патронов на Западе существует еще много всяких схем и обозначений. Например, жил себе револьверный патрон .38 (9.65mm) - жил и горя не знал. Но пользователи начали жаловаться на низкую убойность. И появились побратимы - .38 Special и 357 Magnum - "близнецы похожи рожей, только ростом удались". Спешил и Магнум - существенно усиленные патроны в более длинной гильзе.

Мало того, в старые модели револьверов калибра .38 спокойно входили патроны-побратимы, и при стрельбе нередко рвали в клочья мост револьвера. В связи с чем, в барабаны револьверов производители начали устанавливать ограничитель по длине гильзы. Да и вообще, существует огромное количество похожих, но разных патронов .38 от Colt, Smith&Wesson и других производителей.

Что же еще указывают на патронах на Западе? Поскольку начали мы с закраин и капсюля, пойдем дальше - тип и количество пороха в патроне обозначают маркировками +P или +P+ и т.д. Это, как правило, внешне идентичные патроны, но с гораздо большей дульной энергией. Требуют осторожного обращения, так как не каждый ствол на них рассчитан.

Указывают так же тип пули - экспансивные, свинцовые, мягкий носик, трассирующие, бронебойные и прочие плоды фантазии жестоких людей.

Указывают вес пули в гранах - грэйн (grain) это старая единица меры основанная на весе зернышка. В современной классификации равна 0.064 грамма.

В итоге, если на пачке патронов мы увидим что-то типа Winchester 9mm Luger 147gr. JHP, то понимаем, что перед нами патроны фирмы Винчестер калибра 9 мм Люгер (9х19) с тяжелой экспансивной оболочечной пулей весом 9.4 грамма.

Отдельно стоит отметить охотничьи калибры. Практически все слышали про 12-й, 16-й и другие калибры, но мало кто знает, что собственно обозначают цифры 12 и 16, и почему 16 меньше, чем 12. Возможно, кто-то заметил, что в английской маркировке рядом с калибром стоит слово Gauge (гэйдж). Так вот, гэйдж это древняя оружейная мера, которая перекочевала к нам с тех времен, когда ширину ствола измеряли нехитрым способом.

Гейдж это свинцовый шарик, который пропускали через ствол оружия для определения калибра. А шарики выкатывали из одного фунта свинца. Следовательно, если отлить десять ровных шариков из одного фунта свинца, то ствол шириной в один шарик будет калибра 10 гэйдж, если отлить 16 (каждый шарик естественно будет меньше), то ствол будет 16-го калибра. В охотничьем оружии эти калибры так и остались с тех времен.

Номинальный калибр ствола 12-го калибра равен 18.5 мм

Напоследок фото моей коллекции патронов. Правохранители могут расслабиться - коллекция находится за пределами Украины. Если вы кого-то узнали на фото или хотите познакомится, спрашивайте.

Каждому свой калибр !

[^]
bardadim
5.06.2014 - 13:47
0
Статус: Offline


Юморист

Регистрация: 5.02.12
Сообщений: 403
Однако познавательно.

[^]
TheKhleb
5.06.2014 - 13:47
2
Статус: Offline


Координатор

Регистрация: 23.04.13
Сообщений: 200
1-1

Каждому свой калибр !

[^]
wotm
5.06.2014 - 13:51
0
Статус: Offline


Шутник

Регистрация: 16.07.13
Сообщений: 43
Цитата (TheKhleb @ 5.06.2014 - 14:43)
Но почему 12-й калибр больше 9-го, а 45-й меньше 12-го, но больше 9-го

Потому что "12 калибр" и "калибра 9мм" это разные единицы измерения.


[^]
BattlePorQ
5.06.2014 - 13:53
5
Статус: Online


Парасьонах

Регистрация: 20.07.09
Сообщений: 41980
Цитата (TheKhleb @ 5.06.2014 - 13:44)
К слову, на Западе используют специальное обозначение касаемо "русских" патронов - R. Например 7.62х54 R - где R = Russian (в народе) или Rimmed (по классификации).

Вообще 7.62x54R один, а фланцевых патронов до хрена. Так что, "русский" тут ни при чём. Rimmed или Rand, в зависимости от языка. Тот же Энфилдовский .303 - он тоже 7.7x56R, но ни разу не русский же при этом.

[^]
Makeissem
5.06.2014 - 13:55
1
Статус: Online


Миру-Мир!

Регистрация: 26.04.12
Сообщений: 3760
Цитата (wotm @ 5.06.2014 - 14:51)
Цитата (TheKhleb @ 5.06.2014 - 14:43)
Но почему 12-й калибр больше 9-го, а 45-й меньше 12-го, но больше 9-го

Потому что "12 калибр" и "калибра 9мм" это разные единицы измерения.

Да и вообще, калибр 50 , блин! cool.gif


[^]
Urgat
5.06.2014 - 14:24
2
Статус: Offline


Ярила

Регистрация: 3.06.11
Сообщений: 4062
тащемта 5.56 nato и .223rem это разные патроны, хотя на вид почти одинаковые

Это сообщение отредактировал Urgat - 5.06.2014 - 14:27

[^]
kados
5.06.2014 - 14:31
3
Статус: Offline


Ярила

Регистрация: 2.03.11
Сообщений: 3592
Стоит отметить что сама форма гильзы также имеет критическое значение.
От формы горлышка гильзы зависит каким порохом будет навешен заряд и как он сгорит.
Чем круче горлышко гильзы тем большее кол-во пороха сгорит именно в гильзе, тем больше нагрузка будет на патронник, тем круче будет возрастание давления пороховых газов и естественно чище будет канал ствола (хотя чистота ствола все же сильно зависит от пороха - при прочих равных).
Пологая горлышко предусматривает что навеска должна быть из более быстро сгорающего пороха - в противном случае его просто выкинет газами в канал ствола + навеска в этом случае должна быть максимального объема в противном случае сгорание заряда будет замедленно (а это означает проблемы с созданием патронов с усиленным зарядом).
Также от формы гильзы зависит какое максимальное давление выдержит гильза и капсюль (а он мягкий и тонкий, иначе будут проблемы с его наколом либо прийдется усиливать ударный механизм что совсем некомильфо).
В общем форма гильзы (как и тип заряда) сильно влияют на динамику разгона метательного снаряда(пули) и зачастую многие упускают этот момент обсуждая только метательный снаряд (пулю). Также гильза отъединяет все компоненты патрона в единое целое и должна при этом обеспечивать его сохранность.

ЗЫ я так понимаю что разработка нового патрона еще тот геморрой, а патрон в новом калибре - ваще мрак. Стоит только понять сколько диаметрально противоположных требований стоит учесть + оставить задел на модернизацию...

ЗЗЫ Также гильза обеспечивает обтюрацию - для чего она должна деформироваться, но при этом гильза должна легко извлекаться из патронника...

Это сообщение отредактировал kados - 5.06.2014 - 14:54

[^]
NatTagor
5.06.2014 - 14:32
1
Статус: Offline


Гость

Регистрация: 11.11.11
Сообщений: 4
Тема калибров раскрыта не полностью lol.gif


[^]
wolf1999
5.06.2014 - 14:37
1
Статус: Offline


ЗЛОЙ ВАТНИК

Регистрация: 25.09.13
Сообщений: 1383
7.62 т.е тридцатка(трехсотка) может быть

Каждому свой калибр !

[^]
kados
5.06.2014 - 14:48
4
Статус: Offline


Ярила

Регистрация: 2.03.11
Сообщений: 3592
Цитата (Urgat @ 5.06.2014 - 13:24)
тащемта 5.56 nato и .223rem это разные патроны, хотя на вид почти одинаковые

Они абсолютно одинаковые по внешней геометрии.
Просто 5.56×45mm NATO это .223 Rem на стероидах:
У 5.56×45mm NATO - другой порох отчего выше пиковое давление.
От чего более прочная гильза (не толще - прочнее).
От чего нужна другая форма патронника и другой угол пульного входа.
Все это сделано для того чтобы обеспечить тяжелой пуле (если сравнивать с нормой для .223 Rem) большую скорость и соответственно большую проникающую способность а также увеличить ее запреградное и раневое действие.
Отсюда следует что из оружия под 5.56×45mm NATO можно спокойно стрелять .223 Rem. Наоборот - будут проблемы, вплоть до разрушения оружия.


Это сообщение отредактировал kados - 5.06.2014 - 15:02

Каждому свой калибр !

[^]
CeperaBB3
5.06.2014 - 14:51
0
Статус: Offline


Ватник и Москаль

Регистрация: 28.09.09
Сообщений: 1245
Цитата (Makeissem @ 5.06.2014 - 14:55)
Цитата (wotm @ 5.06.2014 - 14:51)
Цитата (TheKhleb @ 5.06.2014 - 14:43)
Но почему 12-й калибр больше 9-го, а 45-й меньше 12-го, но больше 9-го

Потому что "12 калибр" и "калибра 9мм" это разные единицы измерения.

Да и вообще, калибр 50 , блин! cool.gif


калибр 0.50.. 0,5 дюйма, если я не ошибаюсь.. это 12,5 см.

Это сообщение отредактировал CeperaBB3 - 5.06.2014 - 15:00

[^]
Бегун
5.06.2014 - 16:06
0
Статус: Offline


Юморист

Регистрация: 27.03.12
Сообщений: 565
Цитата (CeperaBB3 @ 5.06.2014 - 13:51)
Цитата (Makeissem @ 5.06.2014 - 14:55)
Цитата (wotm @ 5.06.2014 - 14:51)
Цитата (TheKhleb @ 5.06.2014 - 14:43)
Но почему 12-й калибр больше 9-го, а 45-й меньше 12-го, но больше 9-го

Потому что "12 калибр" и "калибра 9мм" это разные единицы измерения.

Да и вообще, калибр 50 , блин! cool.gif


калибр 0.50.. 0,5 дюйма, если я не ошибаюсь.. это 12,5 см.

12.7 если быть точным

[^]
BattlePorQ
5.06.2014 - 16:11
2
Статус: Online


Парасьонах

Регистрация: 20.07.09
Сообщений: 41980
Цитата (Бегун @ 5.06.2014 - 16:06)
12.7 если быть точным

И таки миллиметров, а не сантиметров )

[^]
mvking
5.06.2014 - 16:20
2
Статус: Offline


Весельчак

Регистрация: 18.01.12
Сообщений: 132
Ну кто продолжит тему "Каждому калибру свой твист"?

[^]
BattlePorQ
5.06.2014 - 16:22
3
Статус: Online


Парасьонах

Регистрация: 20.07.09
Сообщений: 41980
Цитата (mvking @ 5.06.2014 - 16:20)
Ну кто продолжит тему "Каждому калибру свой твист"?

Каждой пуле, тогда уж ))

[^]
кнв277
5.06.2014 - 16:46
0
Статус: Offline


Ярила

Регистрация: 17.01.14
Сообщений: 1322
Разрешение на гладкоствольное,на нарезное комиссию проходить.Семь лет прошло.Есть карабин 1946г. 7.62 это сказка.Вертикалка 16 тоже хороша.

[^]
Molchan
5.06.2014 - 18:30
2
Статус: Offline


Новый статус: ***

Регистрация: 3.09.10
Сообщений: 1922
Пффф.


Каждому свой калибр !

[^]
ХрюнМоржов
6.06.2014 - 17:16
0
Статус: Offline


Ярила

Регистрация: 2.09.11
Сообщений: 5768

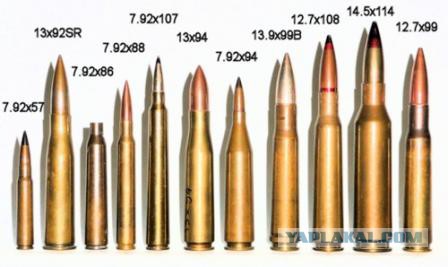

Хорошая коллекция!Много редких патронов.Особенно интересны патроны калибра 7,92х86,88,94 и 107для противотанковых ружей.

[^]
Mep3
7.06.2014 - 00:00
1
Статус: Offline


Ярила

Регистрация: 31.12.12
Сообщений: 3802

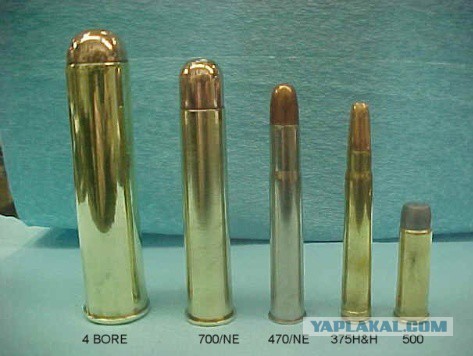

забыл что за калибр, слонобой)

Каждому свой калибр !

[^]
Mep3
7.06.2014 - 00:00
1
Статус: Offline


Ярила

Регистрация: 31.12.12
Сообщений: 3802
...

Каждому свой калибр !

[^]
