Всем привет! Вот решил рассказать о своей работе. Занимаюсь лестницами. Заказчик пожелал видеть в своей 2-х этажной квартире лестницу. Требования были выдвинуты такие:
1) Чтоб занимала поменьше места.
2) Была удобной и безопасной.
3) Красивой.
4) Ну и само собой недорогой biggrin.gif
Первым делом конечно поехал на замеры и после принялся к расчетам.
Будет несколько картинок и текста. Когда закончу сообщу.Это был первоначальный вариант, но в процессе немного изменился

Изготовление винтовой лестницы

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Reboos
6.04.2014 - 12:03
Статус: Offline


Профессор Кремлеботостроения

Регистрация: 12.08.11
Сообщений: 144
Итак открываем SolidWorks и начинаем делать проект. Первым делом моделим проем по размерам

Изготовление винтовой лестницы

[^]
Reboos
6.04.2014 - 12:05
Статус: Offline


Профессор Кремлеботостроения

Регистрация: 12.08.11
Сообщений: 144

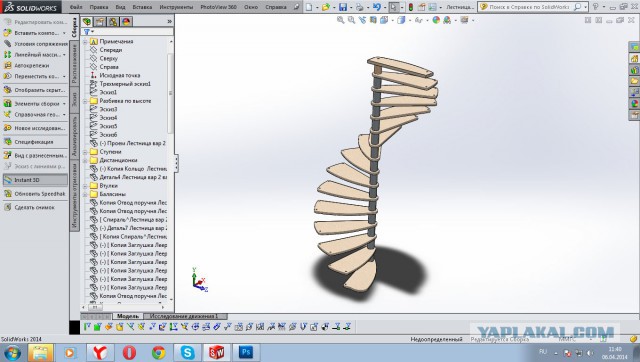

Делаем разбивку ступеней. Стараемся сделать шаг как можно удобнее по линии хода. Это очень важно! Так как пожилым людям тяжело будет по ней ходить

Изготовление винтовой лестницы

[^]
Reboos
6.04.2014 - 12:07
Статус: Offline


Профессор Кремлеботостроения

Регистрация: 12.08.11
Сообщений: 144
Расставляем дистанционки. На них приходится основная нагрузка. При монтаже ступени стягиваются длинной шпилькой по центру

Изготовление винтовой лестницы

[^]
Reboos
6.04.2014 - 12:09
Статус: Offline


Профессор Кремлеботостроения

Регистрация: 12.08.11
Сообщений: 144
Расставляем больци и балясины. В нашем случае балясина (стойка поручня) будет идти через одну. Так как будет леер (такие трубочки по горизонтали) ну и само собой в целях экономии чтоб заказчик не разорился)))

Изготовление винтовой лестницы

[^]
Reboos
6.04.2014 - 12:10
Статус: Offline


Профессор Кремлеботостроения

Регистрация: 12.08.11
Сообщений: 144

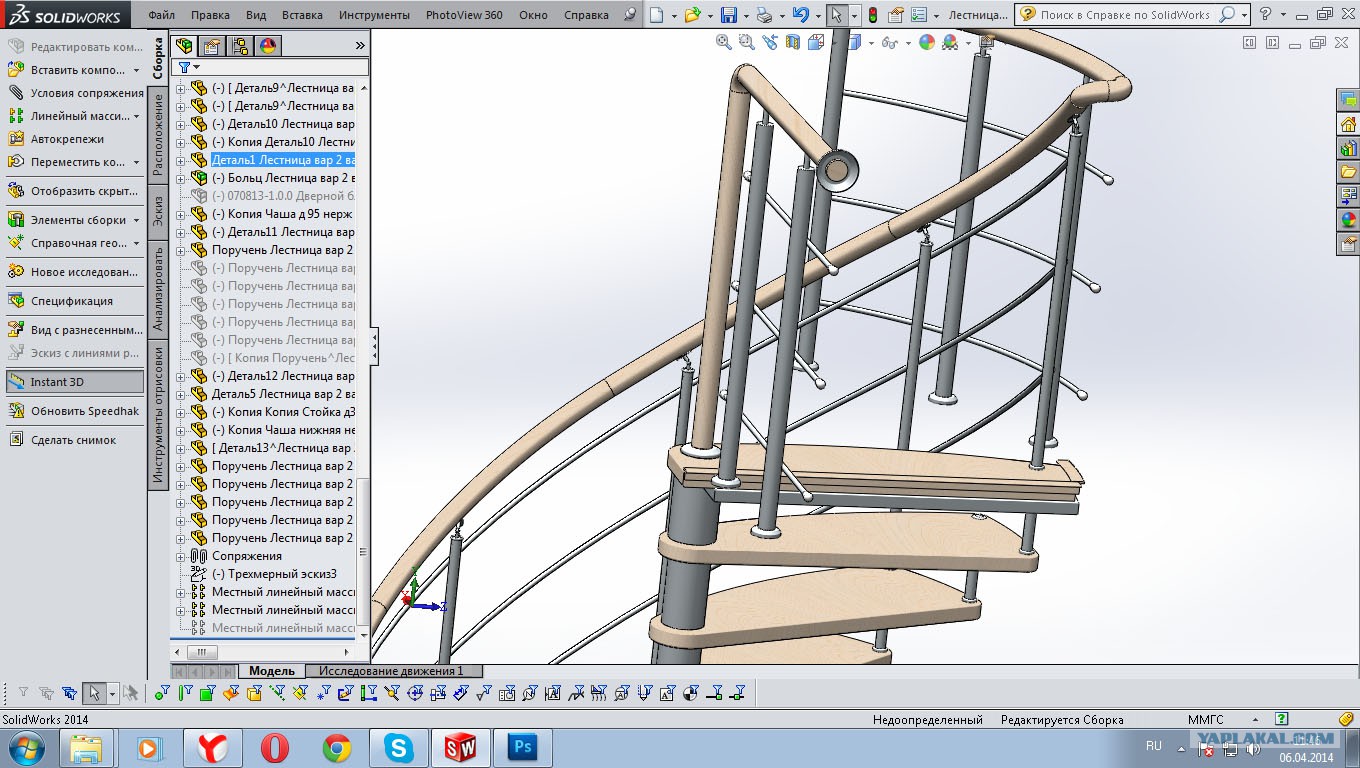

Устанавливаем поручни и ограждение.

Изготовление винтовой лестницы

[^]
Reboos
6.04.2014 - 12:10
Статус: Offline


Профессор Кремлеботостроения

Регистрация: 12.08.11
Сообщений: 144
еще

Изготовление винтовой лестницы

[^]
Reboos
6.04.2014 - 12:13
Статус: Offline


Профессор Кремлеботостроения

Регистрация: 12.08.11
Сообщений: 144
Поручень будет из массива ясеня. Изготавливаются вот такие сегменты, и в последствии собираются через шкант. В Итоге получаем спираль. Есть вариант выклейки поручня по месту, но процедура очень трудоемкая и дорогая. Мы пойдем этим путем

Изготовление винтовой лестницы

[^]
Reboos
6.04.2014 - 12:14
Статус: Offline


Профессор Кремлеботостроения

Регистрация: 12.08.11
Сообщений: 144
Ставим дверку на втором этаже чтоб маленькие дети не упали. Не забываем о безопасности!

Изготовление винтовой лестницы

[^]
Reboos
6.04.2014 - 12:17
Статус: Offline


Профессор Кремлеботостроения

Регистрация: 12.08.11
Сообщений: 144
Делаем рабочие чертежи, получаем подпись заказчика и даем строителям размеры под проем

Изготовление винтовой лестницы

[^]
Reboos
6.04.2014 - 12:19
Статус: Offline


Профессор Кремлеботостроения

Регистрация: 12.08.11
Сообщений: 144
Делаем рендеры для заказчика

Изготовление винтовой лестницы

[^]
Reboos
6.04.2014 - 12:19
Статус: Offline


Профессор Кремлеботостроения

Регистрация: 12.08.11
Сообщений: 144
Еще

Изготовление винтовой лестницы

[^]
Reboos
6.04.2014 - 12:20
Статус: Offline


Профессор Кремлеботостроения

Регистрация: 12.08.11
Сообщений: 144
и вот

Добавлено в 12:22
Далее составляем смету. Согласовываем, заказываем детали у знакомых в столярке и у металлистов. Материалы полированная нержавейка и Ясень. Покраска твердый лак. Монтаж планируется на конец мая. Если тема интересна то будет второй пост про монтаж. У меня все. Спасибо за внимание biggrin.gif
