Изготовление винтовой лестницы, (часть первая проект)

а как с этим быть ?

ТС,второй пост не будет лишним) Ждём-с .

дохрена

Добавлено в 12:41

распиливай)потом скрутишь болтами

Нержавейка стоит дохрена...ну и ясень тоже не из дешевых...

Добавлено в 12:42

Для этого есть входная дверь на втором этаже. Квартира двухэтажная

Пункт 4 выполнен!

Да уж, такое рукожопством назвать язык не поднимается... Профи, хуле

А вот так делают ступени. 5-ти осевой станок. Если не ошибаюсь 64 инструмента в барабане

Это сообщение отредактировал Reboos - 6.04.2014 - 16:23

Круто

А я нихрена не рисовал и не считал,поехал,купил материалы на двухмаршевую лестницу и методом ненаучного тыка запилил лесницу...правдв она у меня из сосны... Насчитали на фирме около 100тыр.(материал с работой) а в реале обошлась в 35-37 тыр материал ,ну и 5 тыс. помощнику за помощь.

Так-то и первый пункт выполнен...

Круто, подскажите, где научиться в Солиде моделировать? Сам работал конструктором, но дальше наброска на тетрадном листе и 2Д в Автокаде не дошел

Тоже занимаемся с товарищем продажей и установкой лестниц. Даже если цена указана с учетом огорождения и работ по их установке , то мягко говоря цена далеко не низкая, если взять готовый аналогичный проект, то было бы дешевле.
Но если заказчика устраивает такая цена за индивидуальный проект, то . За индивидуальность надо платить.
А насчет поручня - для подобных конструкций идеально подходит пластиковый гибкий поручень, он как раз продается закрученный, и идеально подходит для такой винтовой конструкции, плюс ко всему он будет цельный по всей длине, примите на заметку, его и монтаж производить удобней.

Дружище, я как твой пост глянул сначала даже опешил немного.. Дежавю) Специально даже зарегился для этого! Я делал тоже самое в 2008 и тоже в SolidWorks. Это был мой первый опыт в 3D вообще. Сейчас, спустя годы, я снова к нему вернулся, чтобы изучить инженерную графику.

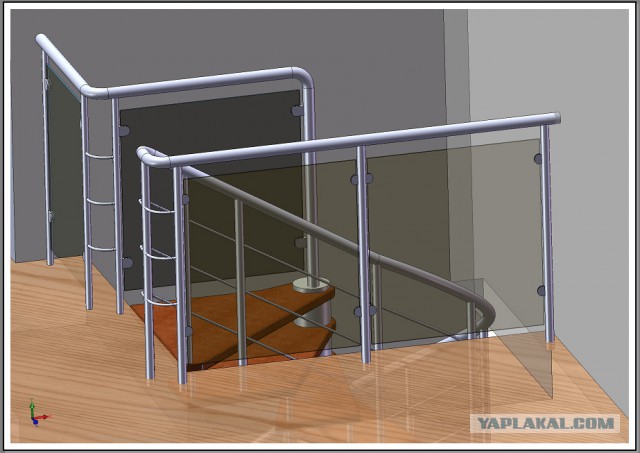

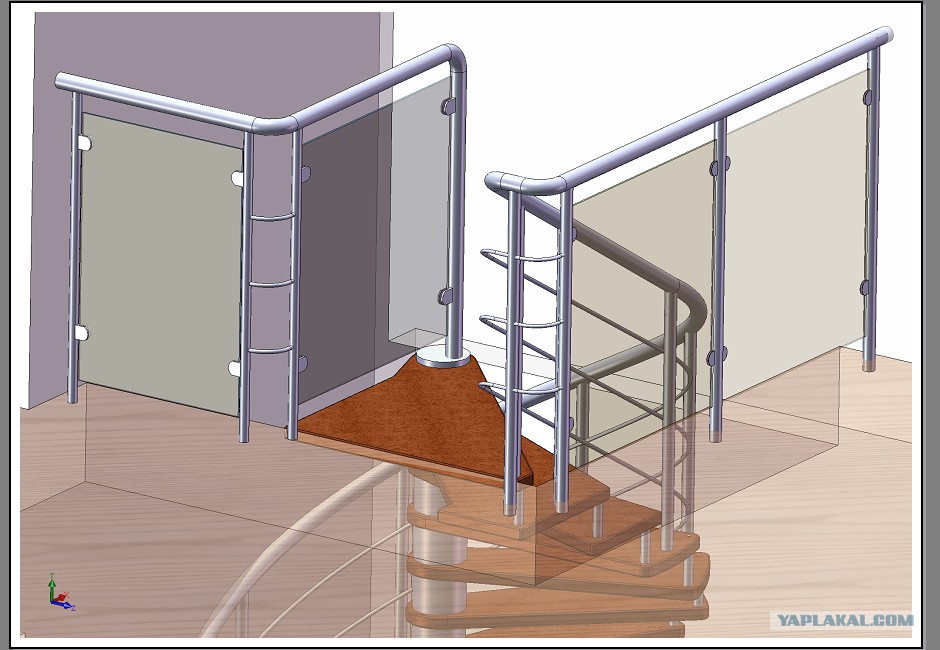

Ух... та лестница у меня ведро крови выпила, конечно... делали из нержавейки.. как ее крепить? как винт расчитать? как собрать? из чего? вопросов и зае..ба было много. Ну вот что вышло тогда у меня, проект только, к сожалению, фото куда-то забесил, пока не нашел. Буду рад дискуссии по теме.

Это сообщение отредактировал Egoik - 6.04.2014 - 20:36

Вторая

Третья

Ждем продолжения !!!!

серебрянкой бахнуть и 3-й пункт готов
пункт 2 убивается 100 граммами лекарства

мой друг вот такие штуки в Симфе делает. Говорит, что очень дорого, но отбоя от желающих нет

Интересно. Жду вторую часть.

Да действительно похожа))) Я делаю так: Для начала на 3D эскизе отрисовываю скелет и разбиваю на количество ступеней по высоте. Есть такая формула: средний шаг человека равен примерно 600-640 мм. Проступь + 2 х высоту ступени должно равняться 600-640 мм по линии хода. На винтовой лестнице линия хода где-то 300 мм от наружного края. Для прямого марша высота должна быть 170 мм. У винтовых немного больше, где-то 200-210 мм. Каждая ступень привязана к своей плоскости и потом к эскизу. есть такая интересная книга "Йожеф Косо лестницы дизайн и технология" рекомендую

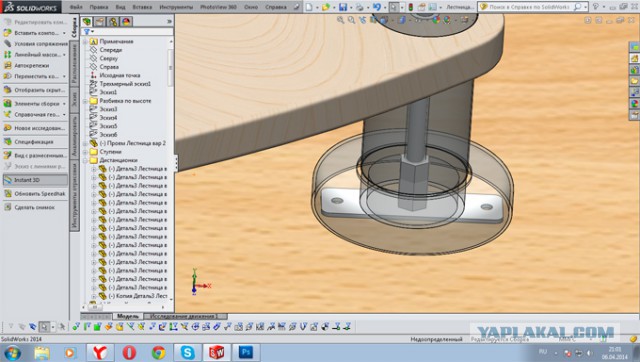

Так крепится внизу, а вверху последняя ступень в торец к перекрытию. Этого достаточно

Это сообщение отредактировал Reboos - 6.04.2014 - 21:04

Заказчик хотел именно деревянный...С пластиковым конечно цена была бы ниже и гемора меньше

Добавлено в 21:06

Я сам учился, немного у коллег узнавал, немного самоучители штрудировал.

во такую запилите)))

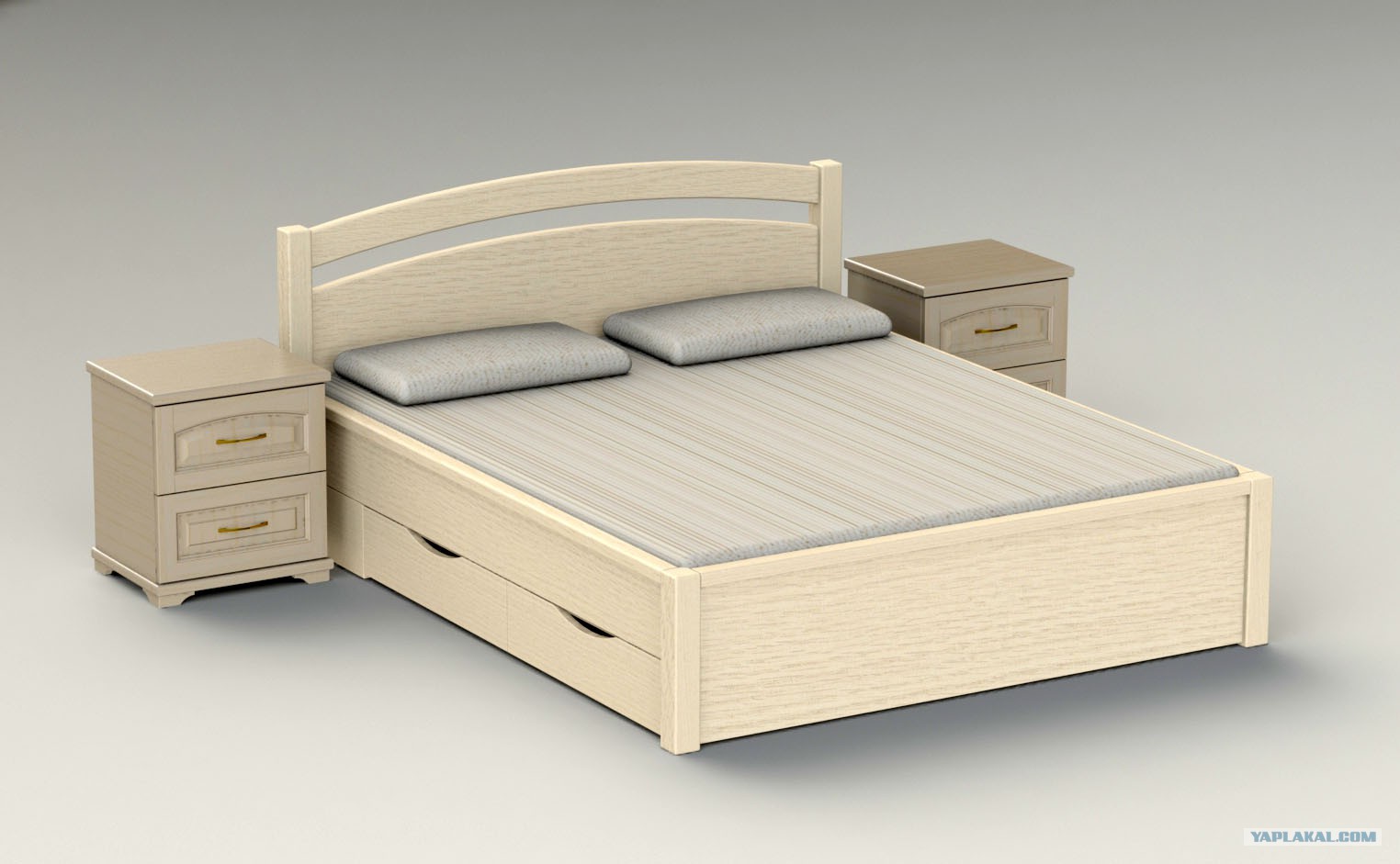

А это мои работы, когда еще работал на фирме. Фоток нету готовых объектов. Все что осталось, теперь конечно жалею что не оставил себе, было бы хорошее портфолио)

Еще

вот еще тетивно-больцевая

Это сообщение отредактировал Reboos - 6.04.2014 - 21:15
