МиниГидроЭлектростанция на своём участке
, своими руками и головой
[
Версия для печати
]
Страницы:
(12)
[1]
2
3
...
Последняя »
[
ОТВЕТИТЬ
] [
НОВАЯ ТЕМА
]
Kolbasya
28.02.2014 - 13:29
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63
971
Пост о мужике, который запилил себе на участке миниГидроЭлектро Станцию при физической помощи своего соседа.
В принципе всё вышло довольно бюджетно- т.к. были куплены только трубы, бетон и генератор.
47
фото.
[
^
]
Yap
[
показать
]
[
x
]
Продам слона
Регистрация: 10.12.04
Сообщений: 1488
[
^
]
Kolbasya
28.02.2014 - 13:30
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63
На участке у автора этой истории есть небольшой ручей, который он решил использовать для выработки электричества
Так как он обычно любит начать с конца- первое, что он построил это контроллер :
[
^
]
Kolbasya
28.02.2014 - 13:30
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63
Самым дорогим элементом всей постройки были трубы. Он использовал белые трубы из ПВХ , класс 2.5 . В тех местах, где давление превышает 2 бар , он использовал синие ПВХ трубы 4 класса.
[
^
]
Kolbasya
28.02.2014 - 13:31
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63

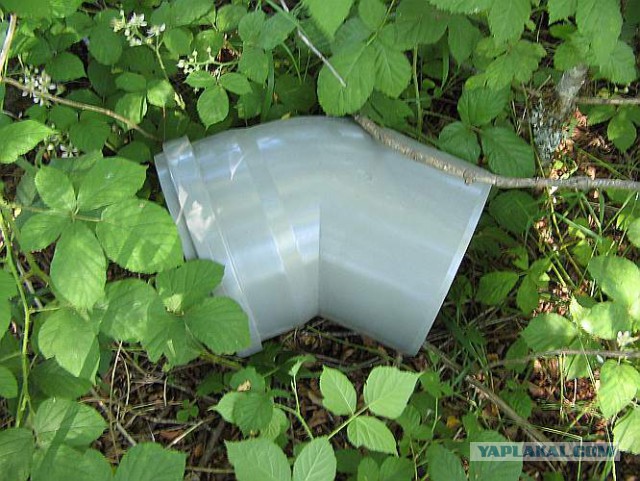

Для перехода от белых труб к синим- мужик хотел намутить трубу с загибом в 135 градусов, но смог найти лишь угловой элемент.
[
^
]
Kolbasya
28.02.2014 - 13:31
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63
В том месте, где вода будет заходить в трубы он соорудил запруду из досок и прочего строительной хрени. На фото как я понимаю- точка входа воды в трубы.
[
^
]
Kolbasya
28.02.2014 - 13:32
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63
Сосед Габриель помогал ему копать траншею- в некоторых местах довольно мелкого залегания:
[
^
]
Kolbasya
28.02.2014 - 13:32
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63
В некоторых - довольно глубокого:
[
^
]
Kolbasya
28.02.2014 - 13:33
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63

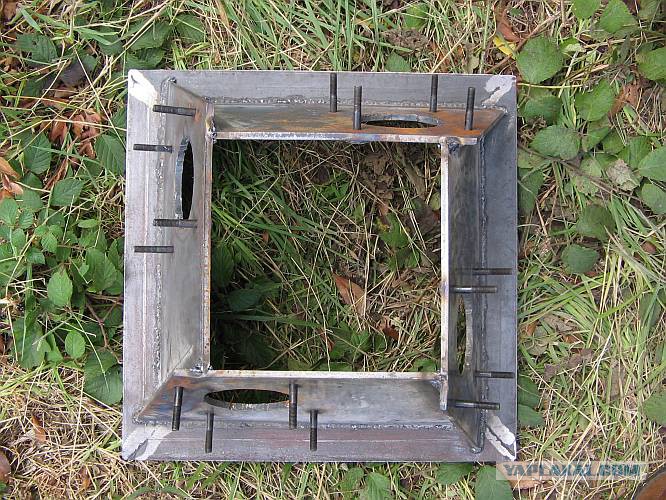

Немного о технической стороне- вода в генератор будет поступать с 4х сторон- вот один из соединительных элементов:
[
^
]
Kolbasya
28.02.2014 - 13:33
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63

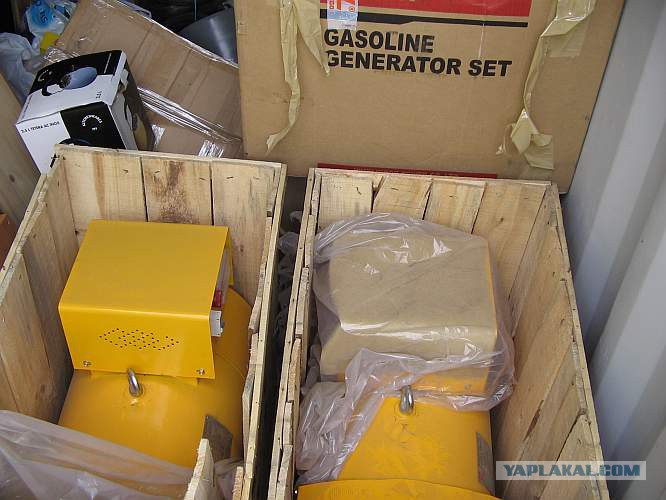

Генераторы приехали.
Это китайские бесщеточные синхронные однофазные генераторы с терморегуляцией напряжения (гугл переводчик- спасибо тебе). Производитель Mindong Wanlong Electric.
Он на всякий случай купил 2. Один будет резервным на случай поломки.
[
^
]
Kolbasya
28.02.2014 - 13:34
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63
На следующей фотке один в распакованном виде.
[
^
]
Kolbasya
28.02.2014 - 13:34
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63

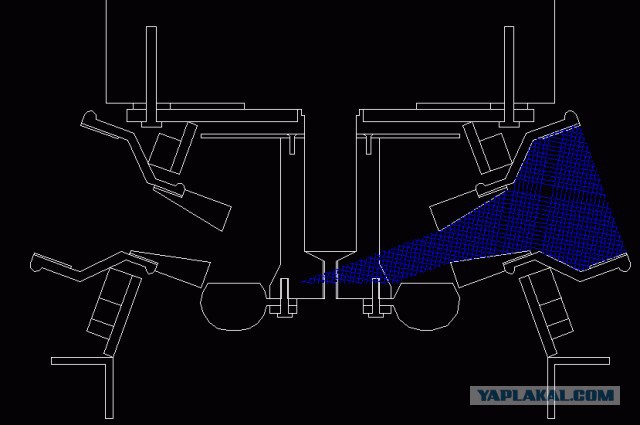

На следующей фотке схематично показано как вода будет попадать на лопасти генератора. Это схема одного из входов. Всего их будет 4 (как уже указывалось ранее).
[
^
]
Kolbasya
28.02.2014 - 13:34
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63
Между тем, работа по установке труб продолжалась. Габриэль временно укладывает трубы в траншею, чтобы увидеть, как они подходят.
[
^
]
Kolbasya
28.02.2014 - 13:35
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63
вот как трубы проходят по участку мелкого залегания на лугу:
[
^
]
Kolbasya
28.02.2014 - 13:35
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63
Вот собственно сосед Габриэль и его сын, которые копали траншеи и выполняли другую тяжелую работу
[
^
]
Kolbasya
28.02.2014 - 13:35
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63
В каких-то местах приходилось гнуть трубы. Как я понял- это нагревочный элемент, который засовывался в трубу и разогревал её для сгиба
[
^
]
Kolbasya
28.02.2014 - 13:36
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63
На этой фотке показан сам процесс сгиба трубы
[
^
]
Kolbasya
28.02.2014 - 13:36
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63
А тут показан нагревочный элемент в трубе. Выглядит оч мрачно)))
[
^
]
Kolbasya
28.02.2014 - 13:36
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63
Результат изгиба выглядит так
[
^
]
Kolbasya
28.02.2014 - 13:36
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63
На следующей фотке показан процесс соединения труб (если я ничего не путаю)
[
^
]
Kolbasya
28.02.2014 - 13:37
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63
В нескольких местах они установили воздушные клапаны. Я так и не понял на хрена они нужны, но тут мужику видней
[
^
]
Kolbasya
28.02.2014 - 13:37
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63
Перед установкой верхних частей трубы, они решили проверить как будет протекать вода
[
^
]
Kolbasya
28.02.2014 - 13:38
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63
В итоге устранив некоторые проблемы (типа неравномерности уклона). Они стали засыпать траншеи с трубой.
[
^
]
Kolbasya
28.02.2014 - 13:38
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63

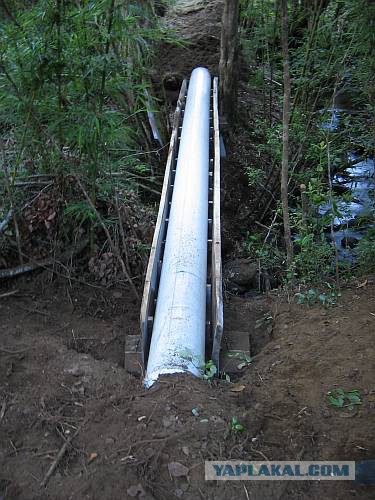

Правда в одном из мест пришлось сооружать некое подобие моста через ручей
[
^
]
Kolbasya
28.02.2014 - 13:38
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63
Далее мужичок взялся за варку решётки мусоросборника.Она имеет размеры 1м в высоту на 65 см в ширину, и будет установлена под водой с углом в 45 градусов . Расстояние между прутами 16 мм .
[
^
]
Kolbasya
28.02.2014 - 13:39
[
показать
]
Статус:
Offline
Шутник
Регистрация: 7.01.13
Сообщений: 63
Далее был сварен корпус для турбины
[
^
]
