Kolbasya
28.02.2014 - 13:39
8
Статус: Offline


Шутник

Регистрация: 7.01.13
Сообщений: 63

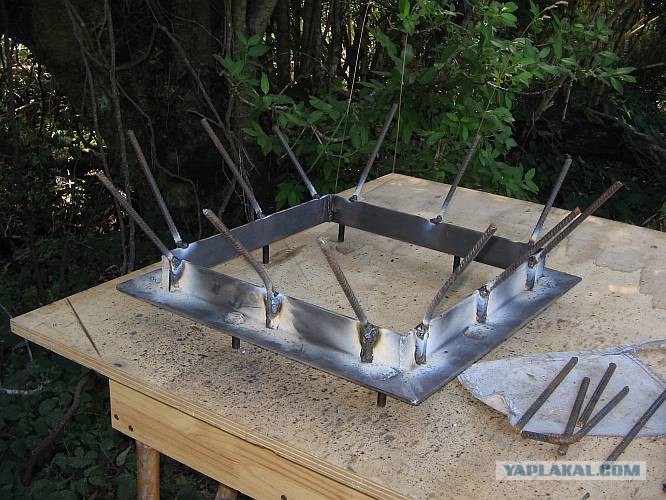

Так же он сварил раму, на которую она будет монтироваться

МиниГидроЭлектростанция на своём участке

[^]
Kolbasya
28.02.2014 - 13:39
4
Статус: Offline


Шутник

Регистрация: 7.01.13
Сообщений: 63

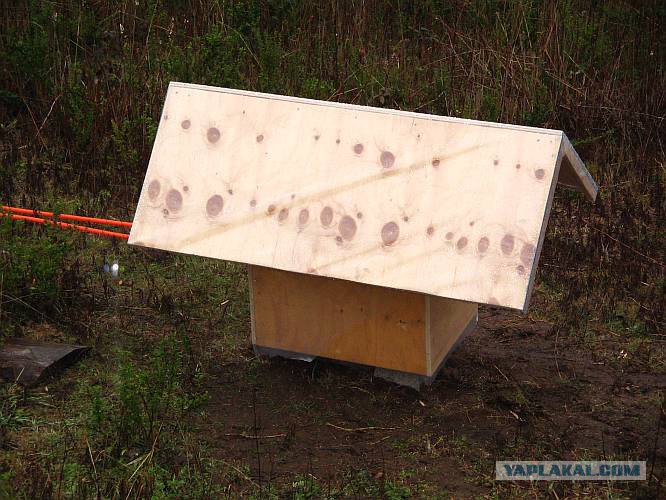

Он соорудил эту деревянную форму для воды на выходе из миниГэс.

МиниГидроЭлектростанция на своём участке

[^]
Kolbasya
28.02.2014 - 13:39
3
Статус: Offline


Шутник

Регистрация: 7.01.13
Сообщений: 63

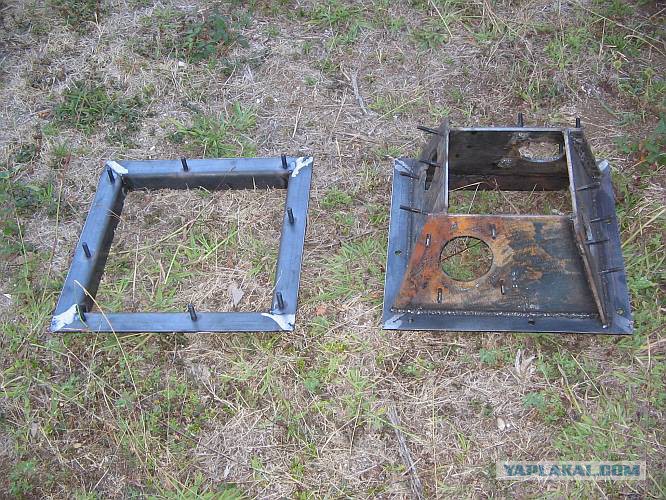

Далее была изготовлена монтажная рама для этой деревянной хреновины

МиниГидроЭлектростанция на своём участке

[^]
Kolbasya
28.02.2014 - 13:40
9
Статус: Offline


Шутник

Регистрация: 7.01.13
Сообщений: 63
Далее началось сооружение домика для ГЭС. Весь цемент и песок Габриэль возил на тачке в ручную.
На фотке показан уже залитый фундамент с установленными в нём конструкциями для крепления

МиниГидроЭлектростанция на своём участке

[^]
Kolbasya
28.02.2014 - 13:40
25
Статус: Offline


Шутник

Регистрация: 7.01.13
Сообщений: 63
Далее был срукожоплен каркас домика

МиниГидроЭлектростанция на своём участке

[^]
Kolbasya
28.02.2014 - 13:40
7
Статус: Offline


Шутник

Регистрация: 7.01.13
Сообщений: 63
Который был далее отделан листовым металлом.

МиниГидроЭлектростанция на своём участке

[^]
Kolbasya
28.02.2014 - 13:40
8
Статус: Offline


Шутник

Регистрация: 7.01.13
Сообщений: 63
В месте где белые и синие трубы соединялись уголком был залит бетонный якорь

МиниГидроЭлектростанция на своём участке

[^]
Kolbasya
28.02.2014 - 13:41
3
Статус: Offline


Шутник

Регистрация: 7.01.13
Сообщений: 63

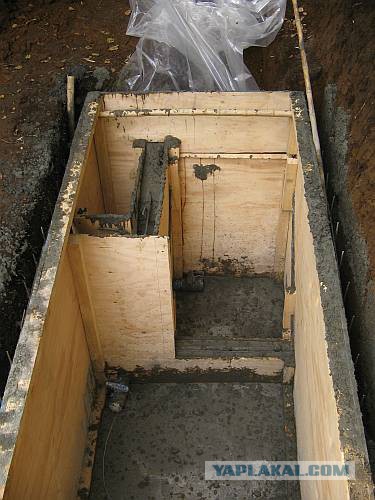

Для домика была сооружена опалубка, в которую был залит бетон

МиниГидроЭлектростанция на своём участке

[^]
Kolbasya
28.02.2014 - 13:41
3
Статус: Offline


Шутник

Регистрация: 7.01.13
Сообщений: 63
После снятия опалубки и установки решётки всё выглядело так

МиниГидроЭлектростанция на своём участке

[^]
Kolbasya
28.02.2014 - 13:41
2
Статус: Offline


Шутник

Регистрация: 7.01.13
Сообщений: 63
Ночью пошёл дождь и вода вылилась из дамбы частично, что несколько помешало работам

МиниГидроЭлектростанция на своём участке

[^]
Kolbasya
28.02.2014 - 13:42
3
Статус: Offline


Шутник

Регистрация: 7.01.13
Сообщений: 63

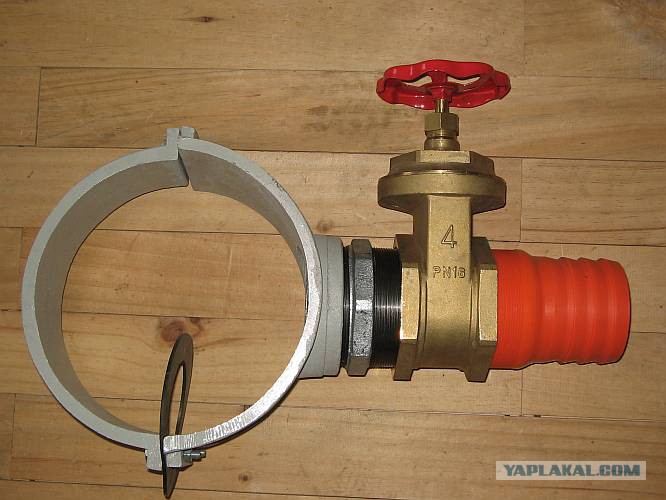

Теперь он должен был установить техническое оборудование. Это трубка воротника с клапаном для шланга , которых у него будет четыре в здании ГЭС .

МиниГидроЭлектростанция на своём участке

[^]
Kolbasya
28.02.2014 - 13:42
5
Статус: Offline


Шутник

Регистрация: 7.01.13
Сообщений: 63
К сожалению, воротники и соски (я хз как грамотно переводится это слово) имеют ужасное качество . Воротники из литого алюминия , ужасно пористого.

МиниГидроЭлектростанция на своём участке

[^]
Kolbasya
28.02.2014 - 13:42
2
Статус: Offline


Шутник

Регистрация: 7.01.13
Сообщений: 63
Вот одно законченное сопло , установленное на редукторе.

МиниГидроЭлектростанция на своём участке

[^]
Kolbasya
28.02.2014 - 13:42
2
Статус: Offline


Шутник

Регистрация: 7.01.13
Сообщений: 63
На этой фоте показана примерка направления потока на лопатку турбины.

МиниГидроЭлектростанция на своём участке

[^]
Kolbasya
28.02.2014 - 13:43
3
Статус: Offline


Шутник

Регистрация: 7.01.13
Сообщений: 63

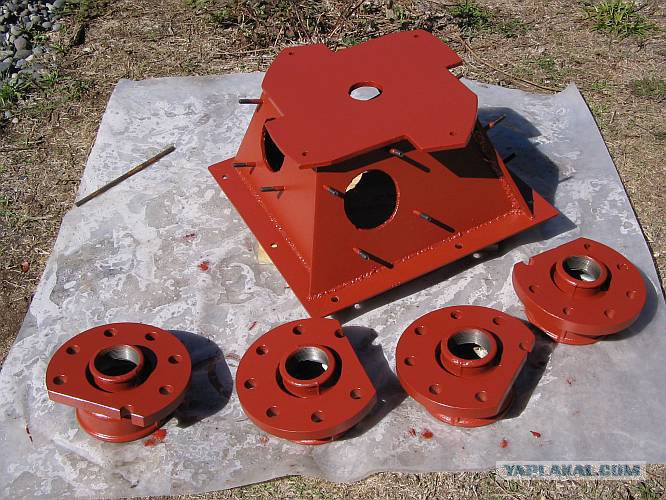

Далее эти узлы и корпус, наконец, получил заслуженный слой антикоррозийной краски, который затем был спрятанный под красной краской.

МиниГидроЭлектростанция на своём участке

[^]
Kolbasya
28.02.2014 - 13:43
13
Статус: Offline


Шутник

Регистрация: 7.01.13
Сообщений: 63
На этой фотке показана турбина в сборе, составленная из 16 лопастей

МиниГидроЭлектростанция на своём участке

[^]
Kolbasya
28.02.2014 - 13:44
5
Статус: Offline


Шутник

Регистрация: 7.01.13
Сообщений: 63

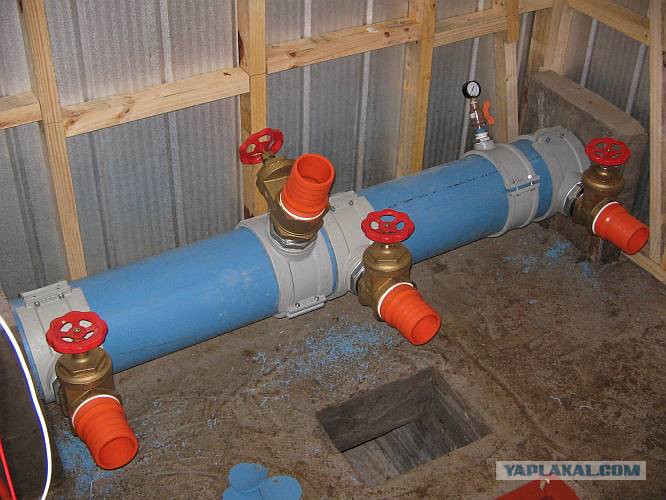

Четыре клапана и манометр были установлены. Следующим шагом было включение воды в напорный трубопровод, для изучения мест где он может лопнуть или мест, где могут быть протечки в соединительных элементах (они там были, можно будет посмотреть в источнике)

МиниГидроЭлектростанция на своём участке

[^]
Kolbasya
28.02.2014 - 13:44
3
Статус: Offline


Шутник

Регистрация: 7.01.13
Сообщений: 63

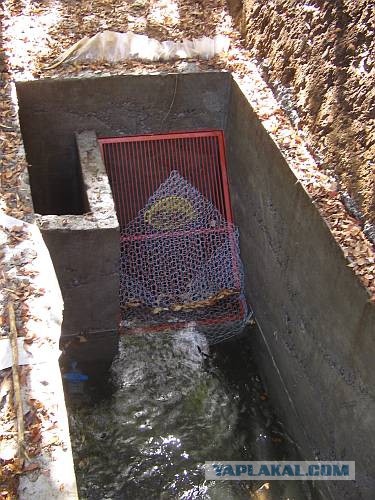

Кусок проволочной сеткой над главным фильтром также помогает в фильтрации. Напорный трубопровод заполняется.

МиниГидроЭлектростанция на своём участке

[^]
Kolbasya
28.02.2014 - 13:44
16
Статус: Offline


Шутник

Регистрация: 7.01.13
Сообщений: 63

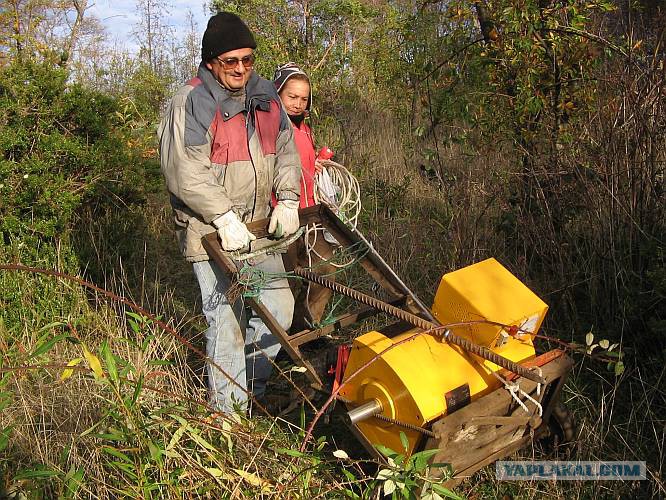

На этой фотке сам автор творения везёт на тележке собранный генератор к месту установки.

МиниГидроЭлектростанция на своём участке

[^]
Kolbasya
28.02.2014 - 13:44
4
Статус: Offline


Шутник

Регистрация: 7.01.13
Сообщений: 63
После подключения генератора выяснилось что ток не соответствует необходимым характеристикам и пришлось вручную изготавливать трансформатор (полного цикла я тут не привожу- оч много фотографий. Можно посмотреть в оригинальной статье).

МиниГидроЭлектростанция на своём участке

[^]
Kolbasya
28.02.2014 - 13:45
4
Статус: Offline


Шутник

Регистрация: 7.01.13
Сообщений: 63
Трансформатор был установлен в отдельный домик

МиниГидроЭлектростанция на своём участке

[^]
Kolbasya
28.02.2014 - 13:45
46
Статус: Offline


Шутник

Регистрация: 7.01.13
Сообщений: 63
На выходе были полученные необходимые 220 В при 50 Герцах. Генератор выдавал почти 20 Ампер.

Добавлено в 13:46
Итак- довольно бюджетно можно собрать на своём участке миниГидроЭлектростанцию, дающую около 7кВт (если я ничего не напутал).
Бабло было потрачено на трубы, бетон, генератор.
Спасибо за внимание.
Оригинал и бОльшее количество фоток тут: http://ludens.cl/paradise/turbine/turbine....tm_medium=email

У меня- Всё. Пардон что не подписал номера фоток.

МиниГидроЭлектростанция на своём участке

[^]
RavIk
28.02.2014 - 13:46
38
Статус: Offline


Шутник

Регистрация: 8.11.12
Сообщений: 96
Нихуевый у него участок, а так да халява + чистое электричество.

[^]
ЯПоша
28.02.2014 - 13:46
351
Статус: Offline


Ярила

Регистрация: 21.01.13
Сообщений: 2055
Это самое рукожопистое рукожопство что я видел на ЯПе! Браво! bravo.gif

[^]
AntonMih
28.02.2014 - 13:47
73
Статус: Offline


Шутник

Регистрация: 25.01.10
Сообщений: 60
7 квт неплохо конечно, но нифига не бюджетно

[^]
