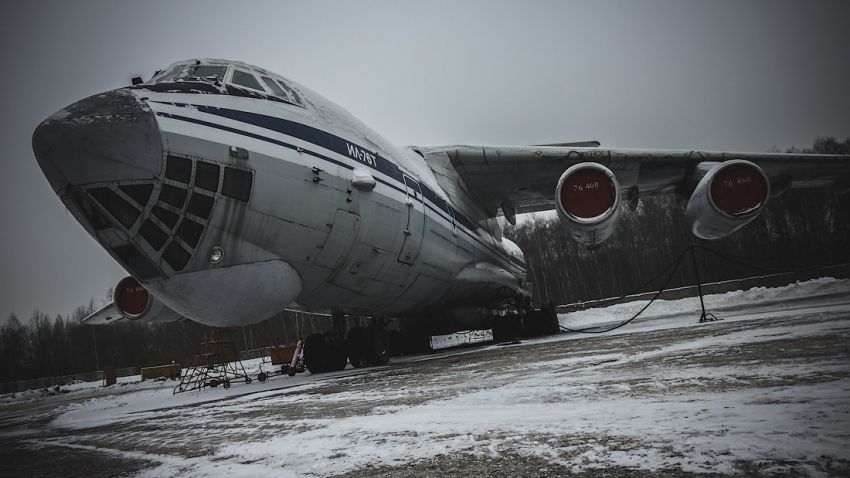

Ил-76Т - гражданская модификация знаменитого военно-транспортного самолёта. Данный борт (RA-76460) выпущен в 1981 году, эксплуатировался «Аэрофлотом», списан в 1995 году. Сейчас на данном самолёте студенты проходят практический курс введения в специальность. Предлагаю вам познакомиться поближе с этим гигантом и всё внимательно осмотреть.

Ил-76 был разработан в КБ Ильюшина в 1966-1971 годах под руководством Генриха Васильевича Новожилова.

Будет 36 фото + текст, источник.

Внутри самолета Ил-76Т.

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
psycho83
25.02.2014 - 11:05
Статус: Offline


Ярила

Регистрация: 24.05.12
Сообщений: 3301

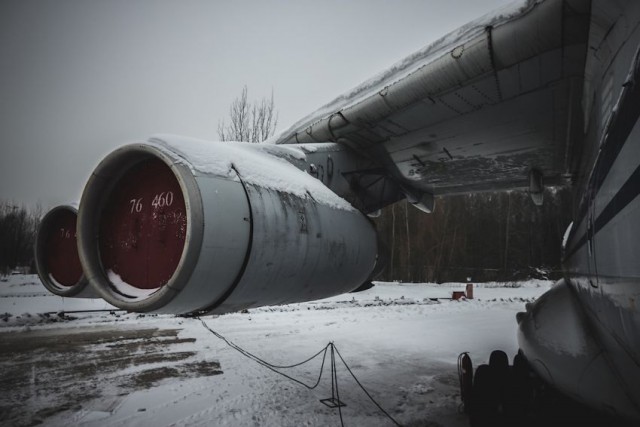

Это был первый в СССР военно-транспортный самолёт с турбореактивными двигателями.

Внутри самолета Ил-76Т.

[^]
psycho83
25.02.2014 - 11:05
Статус: Offline


Ярила

Регистрация: 24.05.12
Сообщений: 3301

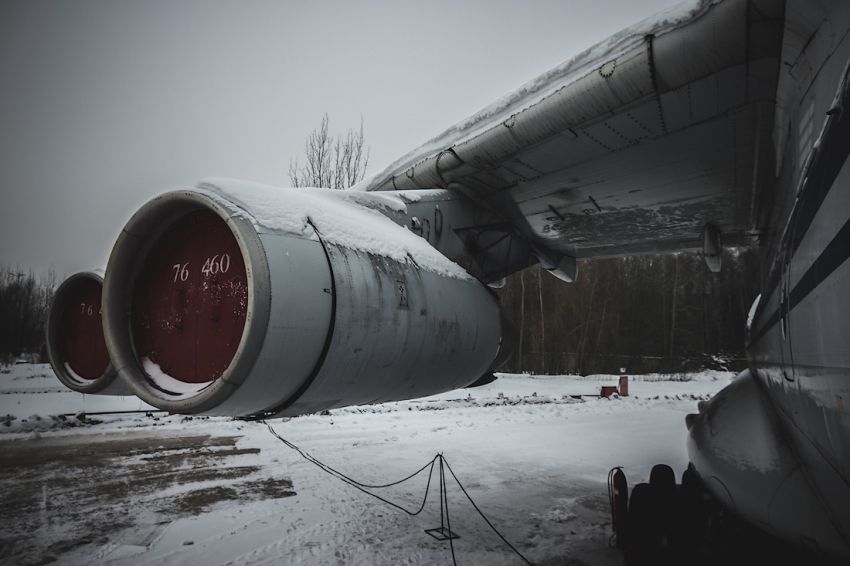

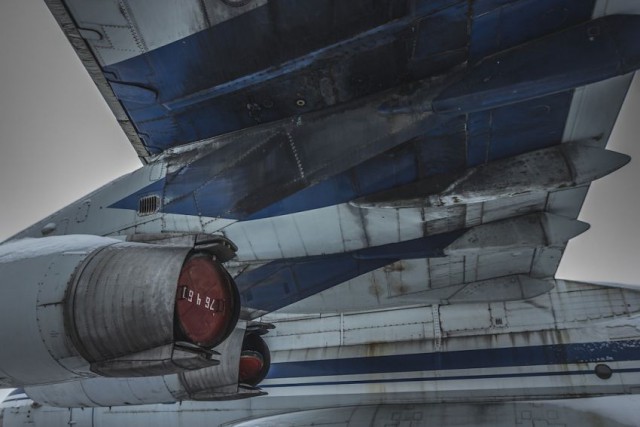

Размах крыльев самолёта составляет 50,5 метров, что превышает длину фюзеляжа.

Внутри самолета Ил-76Т.

[^]
psycho83
25.02.2014 - 11:06
Статус: Offline


Ярила

Регистрация: 24.05.12
Сообщений: 3301

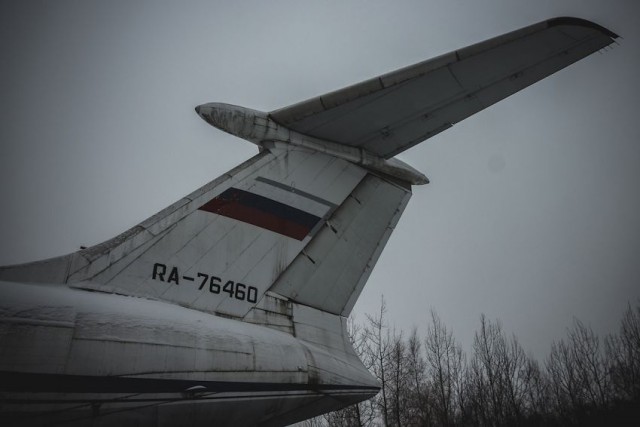

Отличие Ил-76Т от основной модификации - отсутствие пулемётной кабины в хвосте.

Внутри самолета Ил-76Т.

[^]
psycho83
25.02.2014 - 11:06
Статус: Offline


Ярила

Регистрация: 24.05.12
Сообщений: 3301
Через пассажирский люк в передней часть фюзеляжа войдём внутрь салона.

Внутри самолета Ил-76Т.

[^]
psycho83
25.02.2014 - 11:06
Статус: Offline


Ярила

Регистрация: 24.05.12
Сообщений: 3301

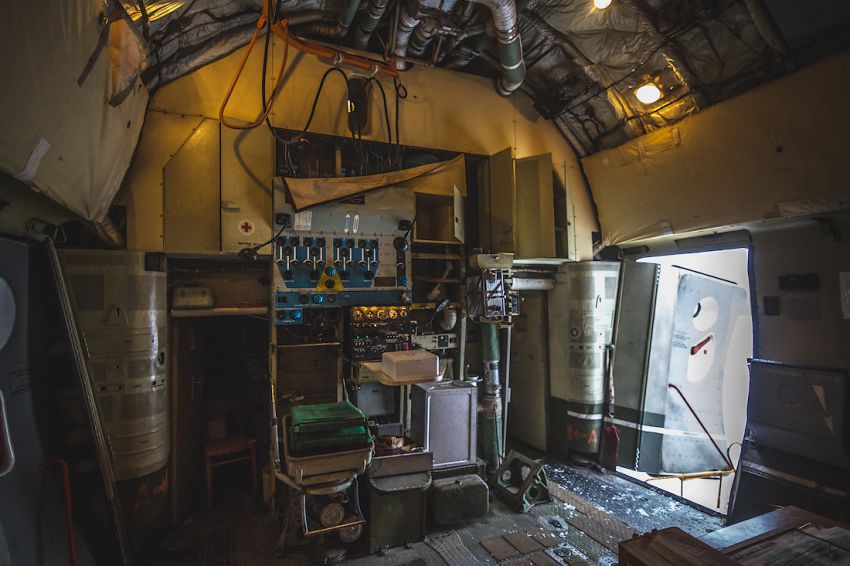

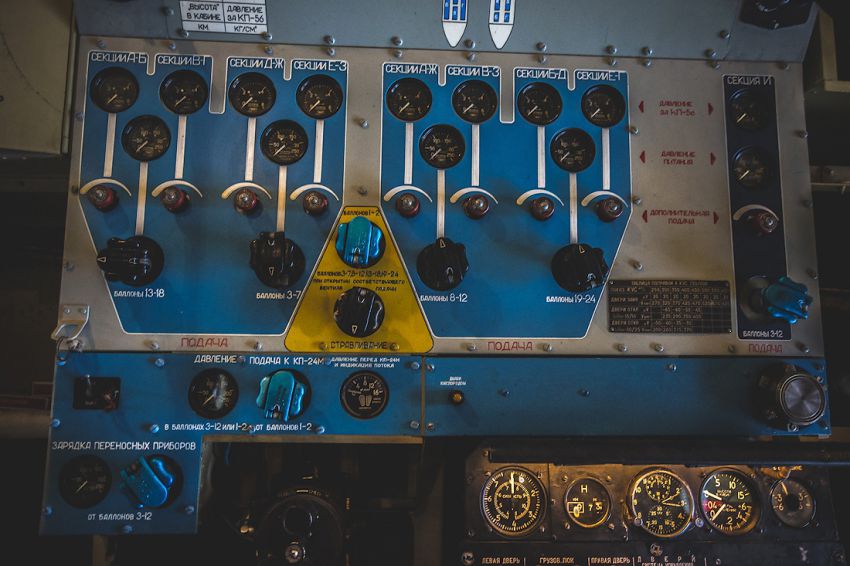

Сразу при входе находится пульт бортоператора по транспортному оборудованию. Вот щиток управления подачей кислорода экипажу и пассажирам в случае разгерметизации.

Внутри самолета Ил-76Т.

[^]
psycho83
25.02.2014 - 11:06
Статус: Offline


Ярила

Регистрация: 24.05.12
Сообщений: 3301

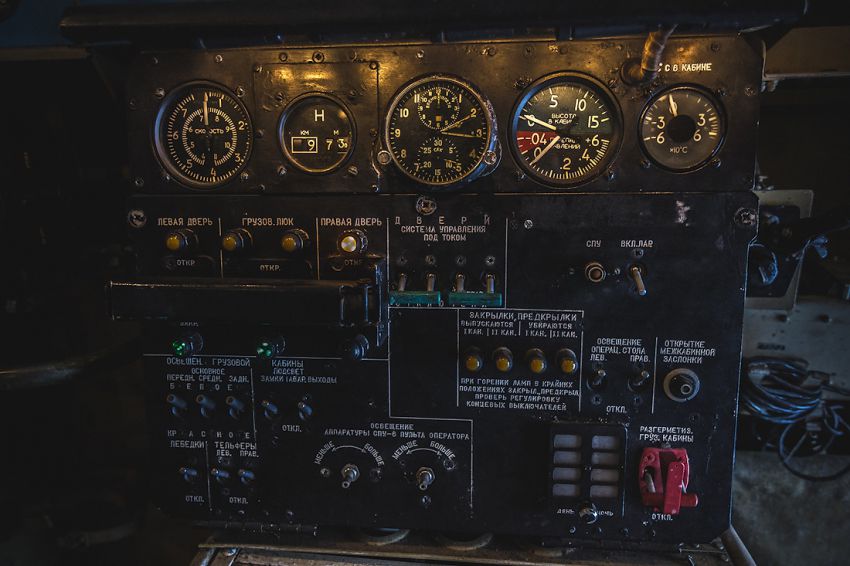

Этот пульт открывает люки, управляет освещением и давлением в кабине. Сюда же выводятся основные данные о полёте

Внутри самолета Ил-76Т.

[^]
psycho83
25.02.2014 - 11:06
Статус: Offline


Ярила

Регистрация: 24.05.12
Сообщений: 3301

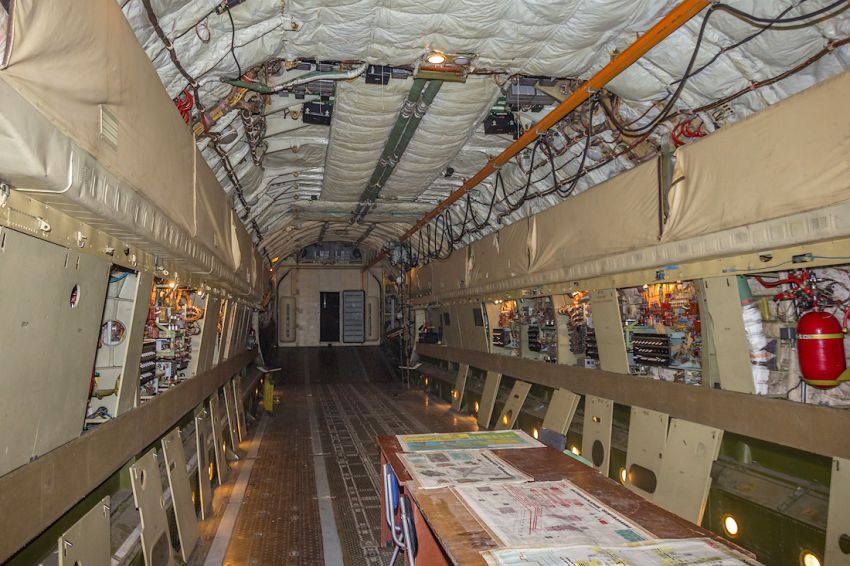

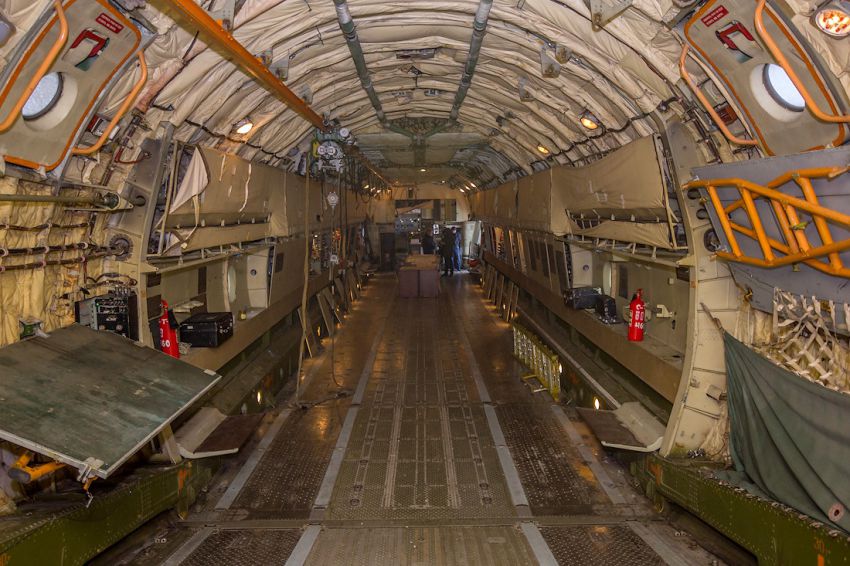

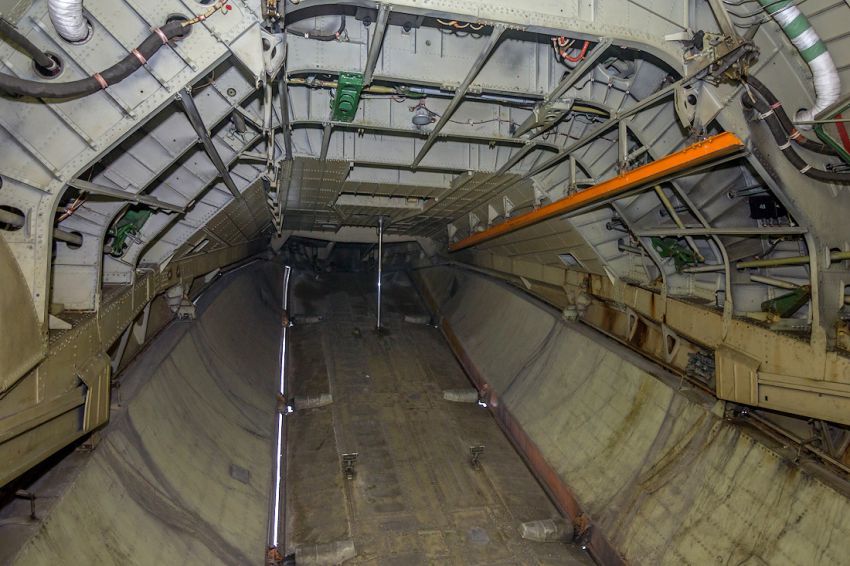

Длина грузовой кабины - 24,5 м, её ширина и высота - по 3,4 м.

Внутри самолета Ил-76Т.

[^]
psycho83
25.02.2014 - 11:07
Статус: Offline


Ярила

Регистрация: 24.05.12
Сообщений: 3301
По бортам за панелями спрятано электронное оборудование.

Внутри самолета Ил-76Т.

[^]
psycho83
25.02.2014 - 11:07
Статус: Offline


Ярила

Регистрация: 24.05.12
Сообщений: 3301
Вдоль всего отсека тянется балка электротельфера с грузоподъёмностью 2,5 т.

Внутри самолета Ил-76Т.

[^]
psycho83
25.02.2014 - 11:07
Статус: Offline


Ярила

Регистрация: 24.05.12
Сообщений: 3301

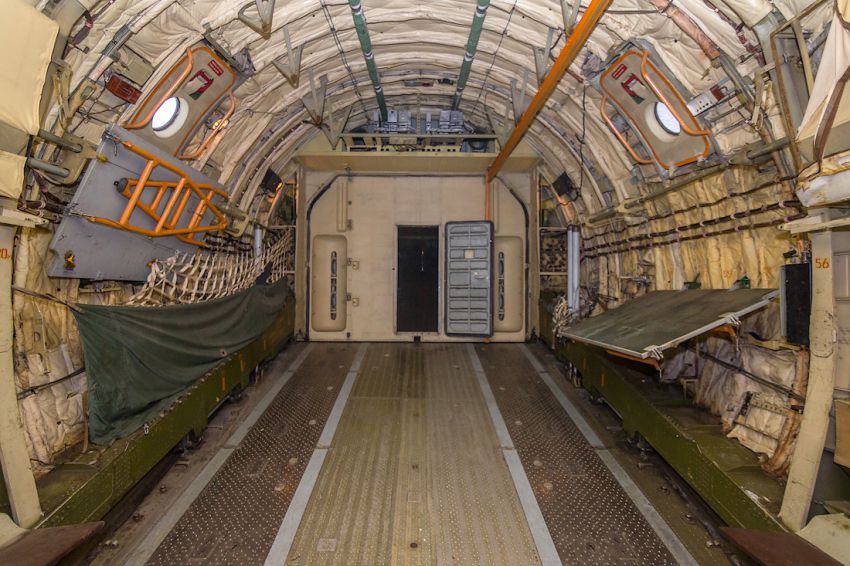

Транспортный отсек заканчивается гермостворкой, отделяющей его от грузового люка. Обратите внимание на то, что рыжая балка продолжается и на створке.

Внутри самолета Ил-76Т.

[^]
psycho83
25.02.2014 - 11:08
Статус: Offline


Ярила

Регистрация: 24.05.12
Сообщений: 3301

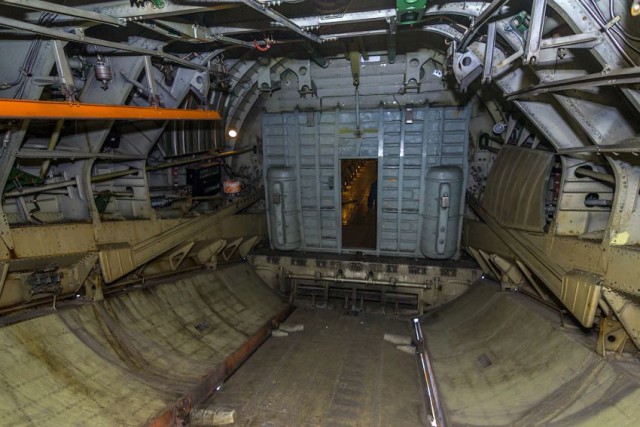

Гермостворка может подниматься, освобождая проход для грузов. При этом имеющийся на ней рельс встаёт в горизонтальное положение и позволяет крану заезжать в хвостовой отсек.

Внутри самолета Ил-76Т.

[^]
psycho83
25.02.2014 - 11:08
Статус: Offline


Ярила

Регистрация: 24.05.12
Сообщений: 3301
Грузовой люк закрывается рампой и тремя створками: средней, открывающейся вверх и двумя боковыми лепесткового типа, открывающимися наружу. Благодаря этому при открытии люка аэродинамика самолёта почти не изменялась.

Внутри самолета Ил-76Т.

[^]
psycho83
25.02.2014 - 11:08
Статус: Offline


Ярила

Регистрация: 24.05.12
Сообщений: 3301

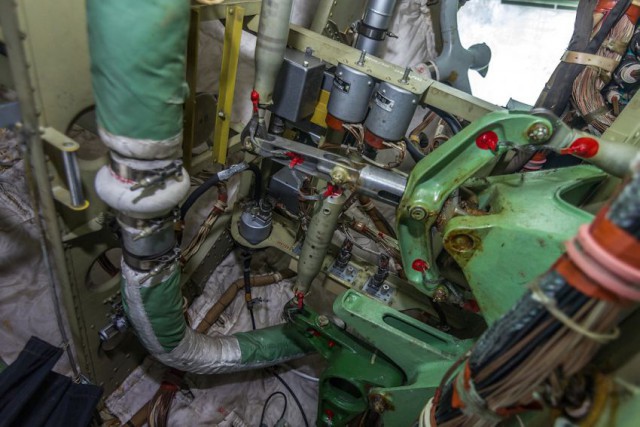

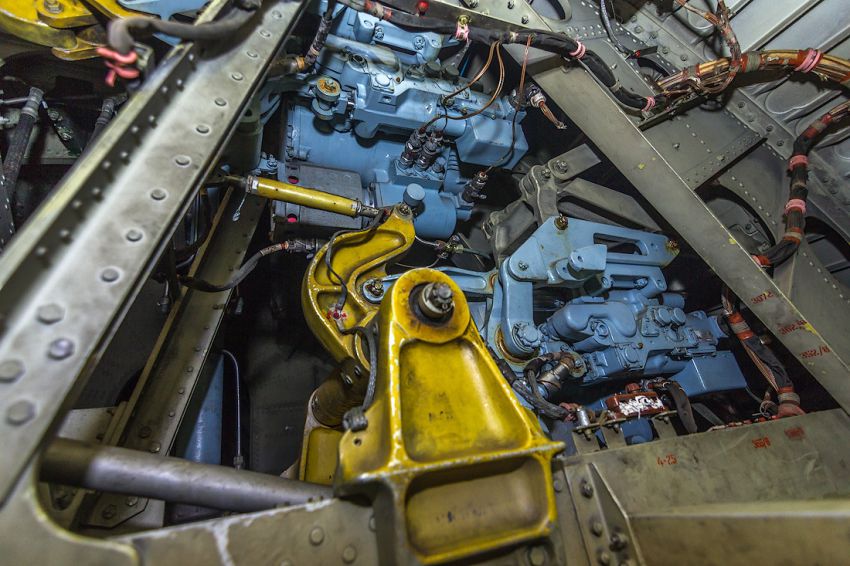

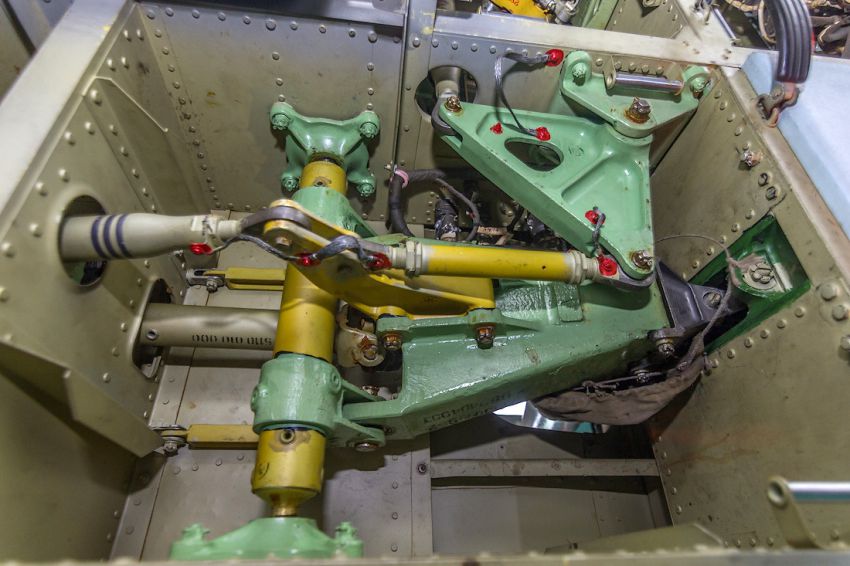

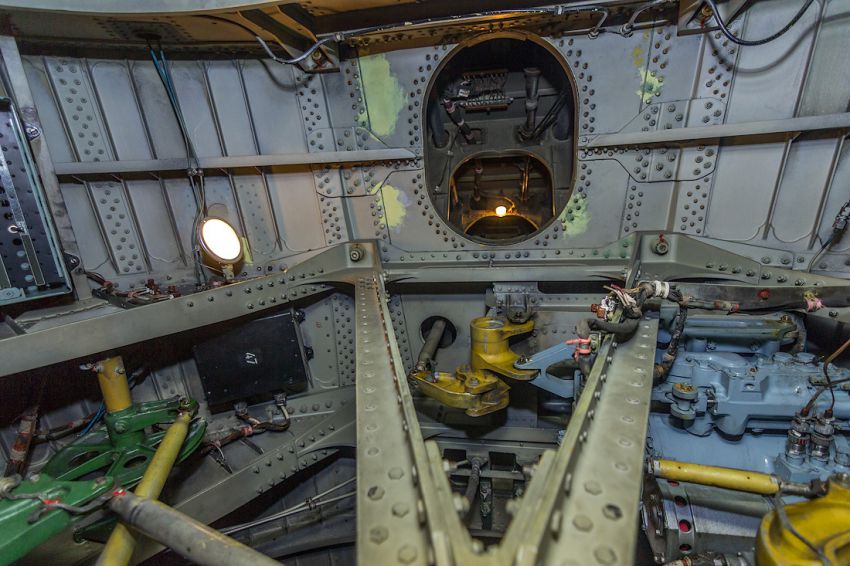

В хвосте имеется проём внутрь фюзеляжа, сквозь которую видна механизация киля.

Внутри самолета Ил-76Т.

[^]
psycho83
25.02.2014 - 11:08
Статус: Offline


Ярила

Регистрация: 24.05.12
Сообщений: 3301
А наверх уходит узкий лаз, называемый «Проспектом Новожилова». Он проходит через весь киль и заканчивается люком наружу.

Внутри самолета Ил-76Т.

[^]
psycho83
25.02.2014 - 11:09
Статус: Offline


Ярила

Регистрация: 24.05.12
Сообщений: 3301

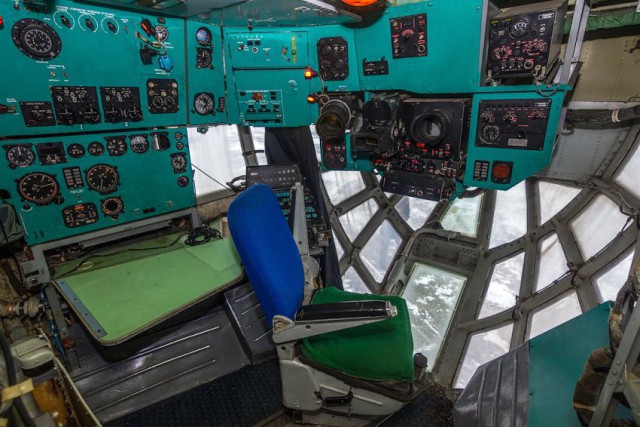

Теперь осмотрим кабину экипажа. Она была двухъярусной, внизу сидел штурман. В панели над его креслом установлены индикаторы и пульты управления двумя бортовыми РЛС: одна предназначена для обзора земной поверхности, вторая для контроля воздушной обстановки.

Внутри самолета Ил-76Т.

[^]
psycho83
25.02.2014 - 11:09
Статус: Offline


Ярила

Регистрация: 24.05.12
Сообщений: 3301

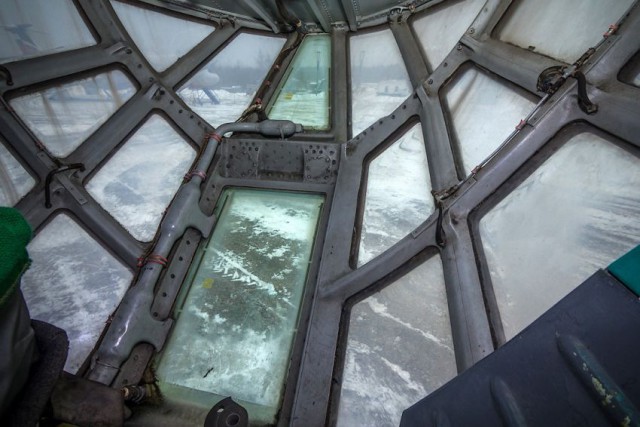

А внизу - обзорное окно с панорамным видом.

Внутри самолета Ил-76Т.

[^]
psycho83
25.02.2014 - 11:09
Статус: Offline


Ярила

Регистрация: 24.05.12
Сообщений: 3301

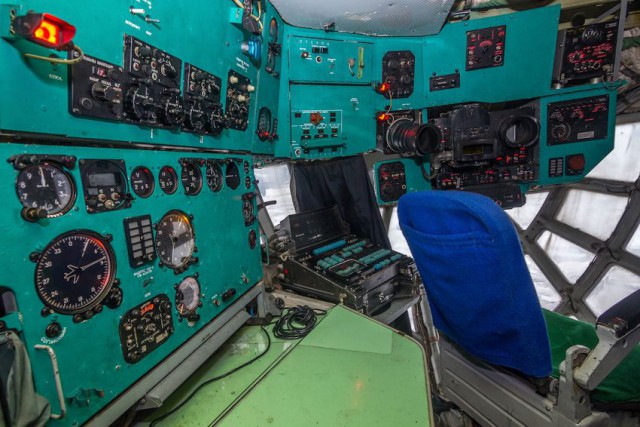

Над рабочим столиком штурмана находятся пульты и индикаторы инерциальной навигационной системы, радиотехнических систем дальней и ближней навигации, доплеровского измерителя скорости и угла сноса, радиокомпасы АРК-15М, такие же как у лётчиков командно-пилотажный и навигационно-пилотажный приборы.

Внутри самолета Ил-76Т.

[^]
psycho83
25.02.2014 - 11:09
Статус: Offline


Ярила

Регистрация: 24.05.12
Сообщений: 3301

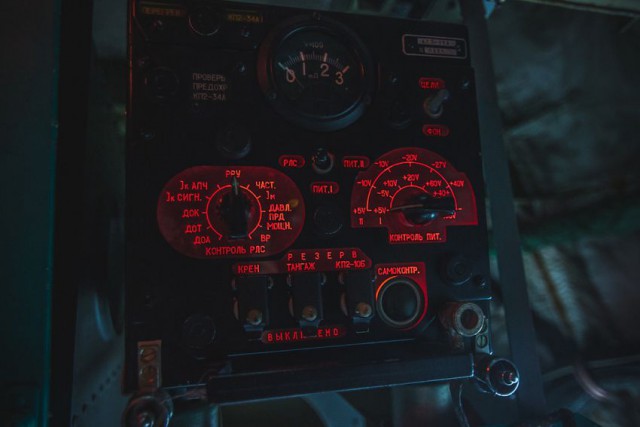

Блок контроля КП2-12А.

Внутри самолета Ил-76Т.

[^]
psycho83
25.02.2014 - 11:09
Статус: Offline


Ярила

Регистрация: 24.05.12
Сообщений: 3301

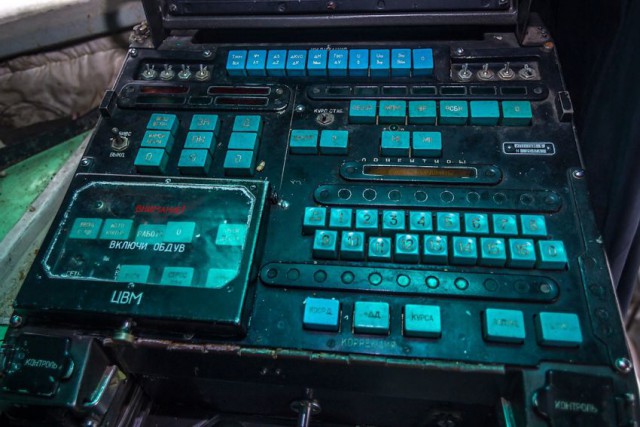

Клавиатура управления бортовой цифровой вычислительной машиной «Гном-А». Штурманы прозвали её «пианино» из-за больших жёстких клавиш, на которые нужно сильно вдавливать пальцами.

Внутри самолета Ил-76Т.

[^]
psycho83
25.02.2014 - 11:10
Статус: Offline


Ярила

Регистрация: 24.05.12
Сообщений: 3301

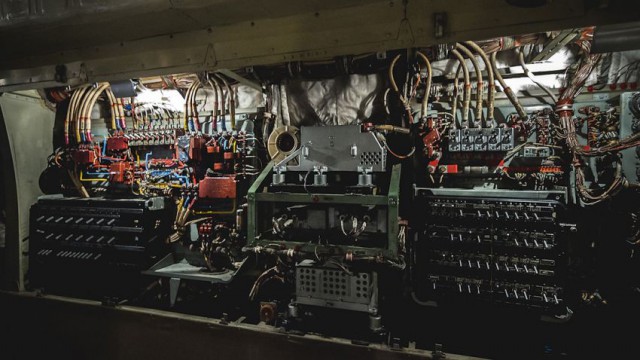

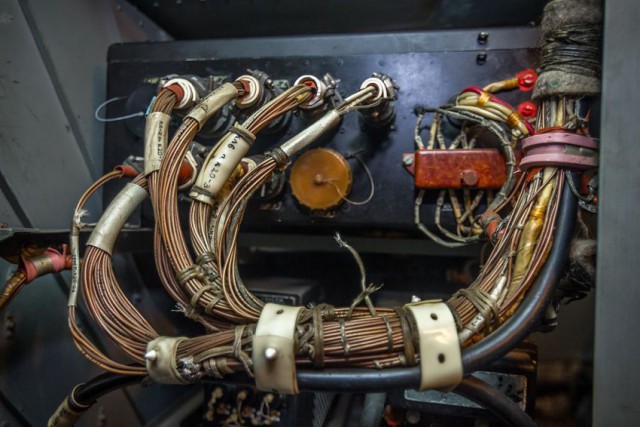

А позади кресла штурмана прячется целый отсек завораживающего свои видом оборудования.

Внутри самолета Ил-76Т.

[^]
psycho83
25.02.2014 - 11:10
Статус: Offline


Ярила

Регистрация: 24.05.12
Сообщений: 3301
22.

Внутри самолета Ил-76Т.

[^]
psycho83
25.02.2014 - 11:10
Статус: Offline


Ярила

Регистрация: 24.05.12
Сообщений: 3301
23.

Внутри самолета Ил-76Т.

[^]
psycho83
25.02.2014 - 11:10
Статус: Offline


Ярила

Регистрация: 24.05.12
Сообщений: 3301
24.

Внутри самолета Ил-76Т.

[^]
psycho83
25.02.2014 - 11:11
Статус: Offline


Ярила

Регистрация: 24.05.12
Сообщений: 3301

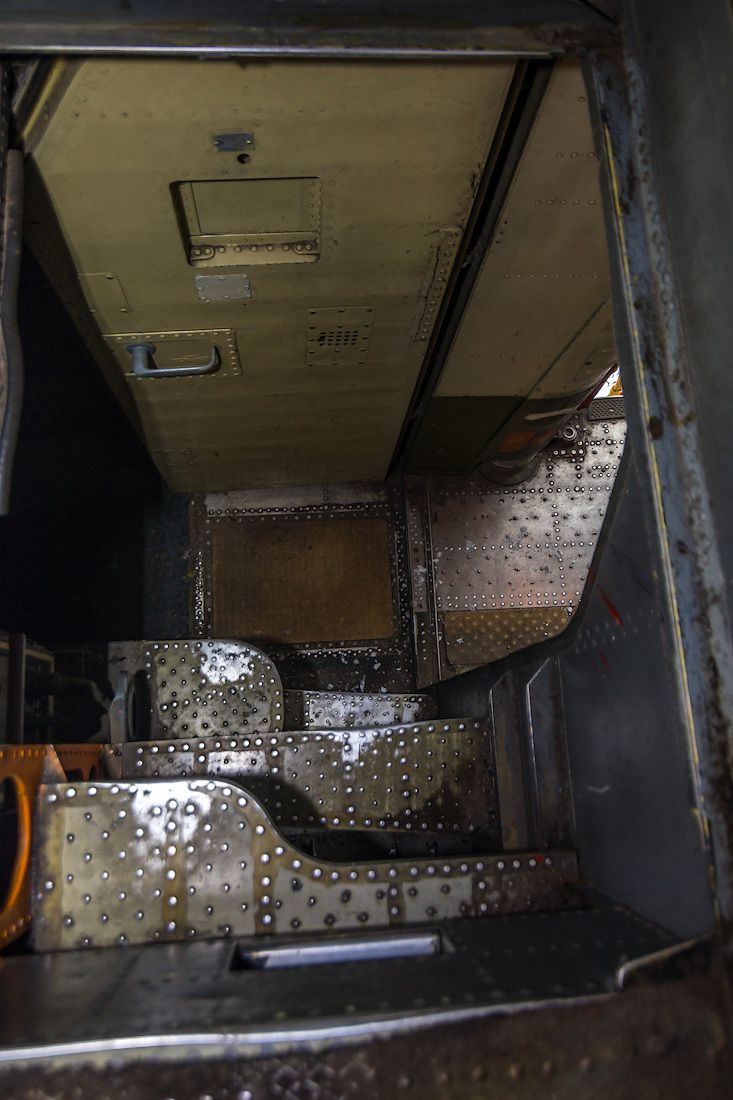

По трапу поднимемся на верхний ярус.
