Итак, все началось с того, что верой и правдой служившая 6 лет стиралка при отжиме начала издавать звуки Боинга при взлете. Такое положение вещей нас с женой и ребенком не устраивало, звонки по мастерам и изучение Гугла выдало нам ценник на замену подшипников от 3 - 3,5 тысяч. Почесав репу и еще раз изучив инет, начитавшись форумов, решили провести замену самостоятельно. Видео в инете на тему полно, однако все что я нашел касалось замены подшипников в стиралках с пластиковым разборным баком, стиралки что продаются сейчас идут с пластиковым неразборным баком либо с цельным нержавеющим. Но да не суть, с нержавейкой даже проще, не надо разбирать машинку до болтика. Затраты составили: 460руб за 2 подшипника и сальник, 200р автосервису за перепрессовку. Итак, начнем. Собственно, сам объект.

31 фото.

Замена подшипников в стиральной машине

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
djpanic
15.01.2014 - 09:11
Статус: Offline


Шутник

Регистрация: 8.06.12
Сообщений: 43
Вытаскиваем машинку из гарнитура, отцепляем шланги и провод.

Замена подшипников в стиральной машине

[^]
djpanic
15.01.2014 - 09:11
Статус: Offline


Шутник

Регистрация: 8.06.12
Сообщений: 43

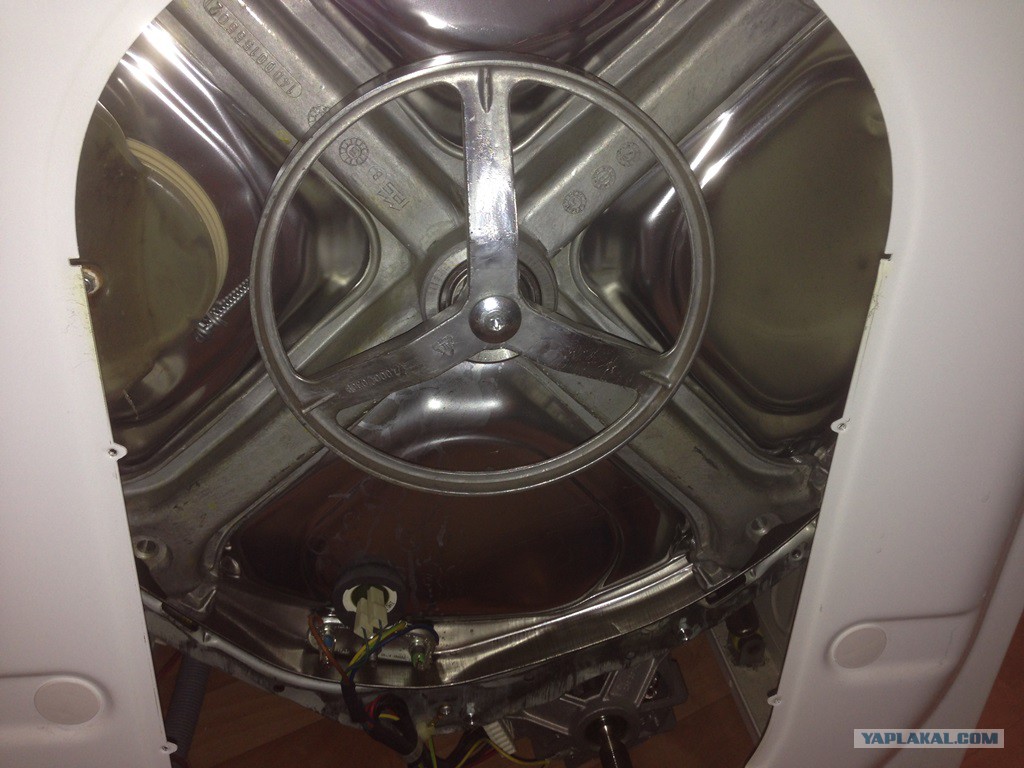

Откручиваем заднюю стенку и наблюдаем чудо итальянской инженерии (стиралка сделана в Италии)

Замена подшипников в стиральной машине

[^]
djpanic
15.01.2014 - 09:11
Статус: Offline


Шутник

Регистрация: 8.06.12
Сообщений: 43
Снимаем ремешок

Замена подшипников в стиральной машине

[^]
djpanic
15.01.2014 - 09:12
Статус: Offline


Шутник

Регистрация: 8.06.12
Сообщений: 43
Пытаемся открутить этот болт :) Берем звездочку Т40 и большую трещетку, фиксируем барабан и с помощью молотка и такой-то матери приступаем. Болт затянут от души, плюс посажен на клей.

Замена подшипников в стиральной машине

[^]
djpanic
15.01.2014 - 09:12
Статус: Offline


Шутник

Регистрация: 8.06.12
Сообщений: 43
Открутили болт.

Замена подшипников в стиральной машине

[^]
djpanic
15.01.2014 - 09:12
Статус: Offline


Шутник

Регистрация: 8.06.12
Сообщений: 43
Снимаем шкив. Подшипники запрессованы в эту массивную крестовину, которая держится на 8 болтах, вкрученных ей в торцы. Сама крестовина вставлена в распор в кромки бака. Нижние болты можно открутить положив стиралку лицом на пол предварительно что-то постелив чтобы не раздавить ручки управления и тд. Чтобы снять верхние болты, надо снять верхнюю крышку и как оказалось потом еще и противовес и механизм сушки.

Замена подшипников в стиральной машине

[^]
djpanic
15.01.2014 - 09:13
Статус: Offline


Шутник

Регистрация: 8.06.12
Сообщений: 43
Снятый шкив.

Замена подшипников в стиральной машине

[^]
djpanic
15.01.2014 - 09:13
Статус: Offline


Шутник

Регистрация: 8.06.12
Сообщений: 43
Откручиваем верхнюю крышку. Видим, что 2 верхних болта крестовины скрыты за противовесом и механизмом сушки.

Замена подшипников в стиральной машине

[^]
djpanic
15.01.2014 - 09:13
Статус: Offline


Шутник

Регистрация: 8.06.12
Сообщений: 43
Снимаем противовес.

Замена подшипников в стиральной машине

[^]
djpanic
15.01.2014 - 09:13
Статус: Offline


Шутник

Регистрация: 8.06.12
Сообщений: 43
Разбираем механизм сушки (болты под звездочку T20) и снимаем верхнюю половину.

Замена подшипников в стиральной машине

[^]
djpanic
15.01.2014 - 09:13
Статус: Offline


Шутник

Регистрация: 8.06.12
Сообщений: 43
Убираем пластиковый патрубок сушки.

Замена подшипников в стиральной машине

[^]
djpanic
15.01.2014 - 09:14
Статус: Offline


Шутник

Регистрация: 8.06.12
Сообщений: 43

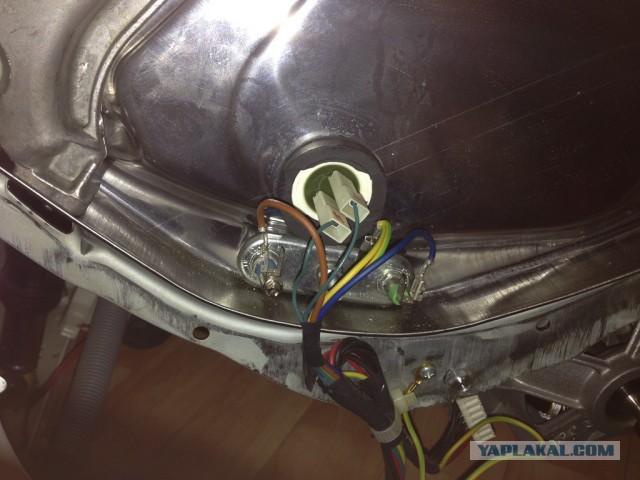

Чтобы не повредить провода тэна при выбивке крестовины, маркируем их, фоткаем и снимаем.

Замена подшипников в стиральной машине

[^]
djpanic
15.01.2014 - 09:14
Статус: Offline


Шутник

Регистрация: 8.06.12
Сообщений: 43
Вид на снятые провода и двигатель. Двигатель зверь, 17500 оборотов в минуту :)

Замена подшипников в стиральной машине

[^]
djpanic
15.01.2014 - 09:15
Статус: Offline


Шутник

Регистрация: 8.06.12
Сообщений: 43
Выкручиваем болты крепления крестовины (затянуты от души + клей), потом берем молоток и кусок деревяшки и начинаем аккуратно стучать по торцам крестовины с тем, чтобы она повернулась против часовой стрелки градусов на 15 и вышла из распора с баком. Затем она просто снимается и вытаскивается из стиралки.

Замена подшипников в стиральной машине

[^]
djpanic
15.01.2014 - 09:15
Статус: Offline


Шутник

Регистрация: 8.06.12
Сообщений: 43
Снятая крестовина.

Замена подшипников в стиральной машине

[^]
djpanic
15.01.2014 - 09:16
Статус: Offline


Шутник

Регистрация: 8.06.12
Сообщений: 43
Отживший свое сальник.

Замена подшипников в стиральной машине

[^]
djpanic
15.01.2014 - 09:16
Статус: Offline


Шутник

Регистрация: 8.06.12
Сообщений: 43
Сняв сальник видим коренной подшипник который и решил заделаться Боингом :) С другой стороны крестовины есть еще 1 подшипник поменьше, его не фоткал, стоит со стороны шкива.

Замена подшипников в стиральной машине

[^]
djpanic
15.01.2014 - 09:16
Статус: Offline


Шутник

Регистрация: 8.06.12
Сообщений: 43
Самому выбить подшпники у меня не получилось, очень сильно сидят. Съемника у меня также не оказалось. Поэтому сносил крестовину в ближайший автосервис, где мне за 200р на гидравлическом прессе перепрессовали оба подшипника. На фотке уже новые.

Замена подшипников в стиральной машине

[^]
djpanic
15.01.2014 - 09:16
Статус: Offline


Шутник

Регистрация: 8.06.12
Сообщений: 43
Берем новый сальник, в канавку закладываем смазку, Литол вполне подходит.

Замена подшипников в стиральной машине

[^]
djpanic
15.01.2014 - 09:17
Статус: Offline


Шутник

Регистрация: 8.06.12
Сообщений: 43
Ставим сальник на место.

Замена подшипников в стиральной машине

[^]
djpanic
15.01.2014 - 09:17
Статус: Offline


Шутник

Регистрация: 8.06.12
Сообщений: 43
Берем собранную крестовину и запихиваем обратно в стиралку. Также как и при разборке, аккуратно заколачиваем ее на место, следя чтобы совпали отверстия под болты.

Замена подшипников в стиральной машине

[^]
djpanic
15.01.2014 - 09:17
Статус: Offline


Шутник

Регистрация: 8.06.12
Сообщений: 43
Собираем все на места. Прикладываем пластиковый воздуховод сушки, но сначала затягиваем болт под ним.

Замена подшипников в стиральной машине

[^]
djpanic
15.01.2014 - 09:17
Статус: Offline


Шутник

Регистрация: 8.06.12
Сообщений: 43
Запихиваем воздуховод на свое место.

Замена подшипников в стиральной машине

[^]
djpanic
15.01.2014 - 09:17
Статус: Offline


Шутник

Регистрация: 8.06.12
Сообщений: 43
Нижнюю часть воздуховода одеваем на патрубок бака. Здесь помучался, никак не хотел он на место становится. Хомут из самореза - не мое ноу-хау, а итальянское :)

Замена подшипников в стиральной машине

[^]
