Газовая котельная., Плановый осмотр.

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

krokodil999 10 янв 2014 в 11:49

Приколист • На сайте 13 лет

Сообщений: 345

199

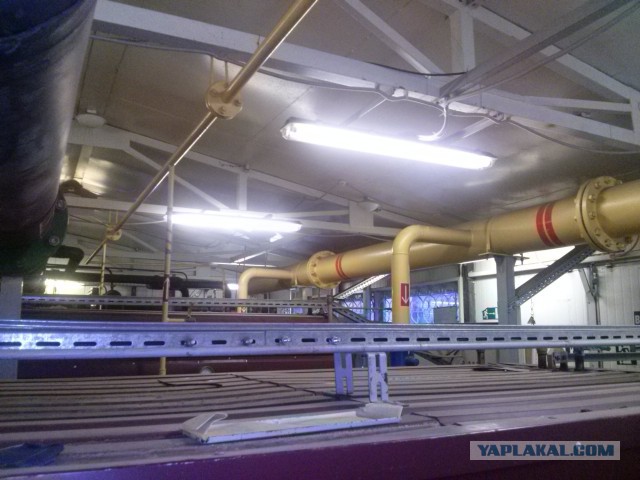

Ввод газа в котельную. На ветке электромагнитный,фильтр, счетчик. Давление 2кПа. ШРП на улице.

25 картинок + текст.

Yap 04.05.2026 - 22:32

Продам слона • На сайте 21 год

У нас три котла, 2 рабочих один в резерве. Который в резерве, его разберем.

С основной ветки, газ подается котлам. Перед горелкой различные датчики, сигнал от которых преобразовывается в цифровой и подается на щит.

Пьезометрические трубки.

Сам щит, в данный момент отключен. Все показания выводятся на него.

Так называемый "менеджер горения"

Автоматика на котлах немецкая. Котлы НАШИ!

Псковские.

Параметры.

Немного трудимся, вынимаем горелку. ПогЛяДим ща!

Вынули сердце.

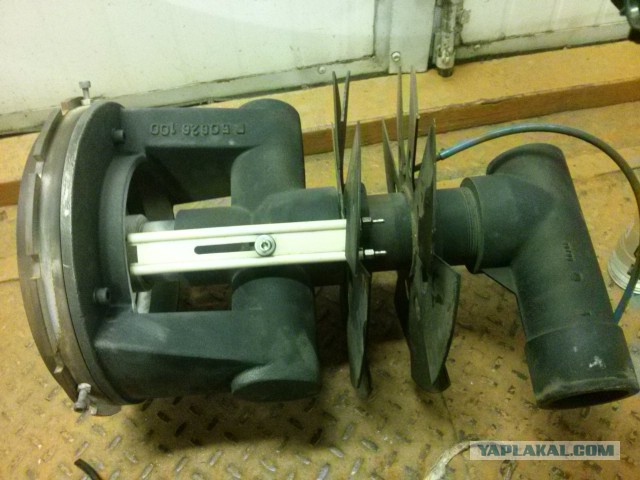

Вот и сама горелка, котел был основным. В результате её работы, на самой горелке образуется налет, как в чайнике. Убирается механически.

Она имеет запальник и контрольный электрод. В этих местах особо осторожно. Чистим.

Электроды тоже, тоже самое что свечи в машинах.

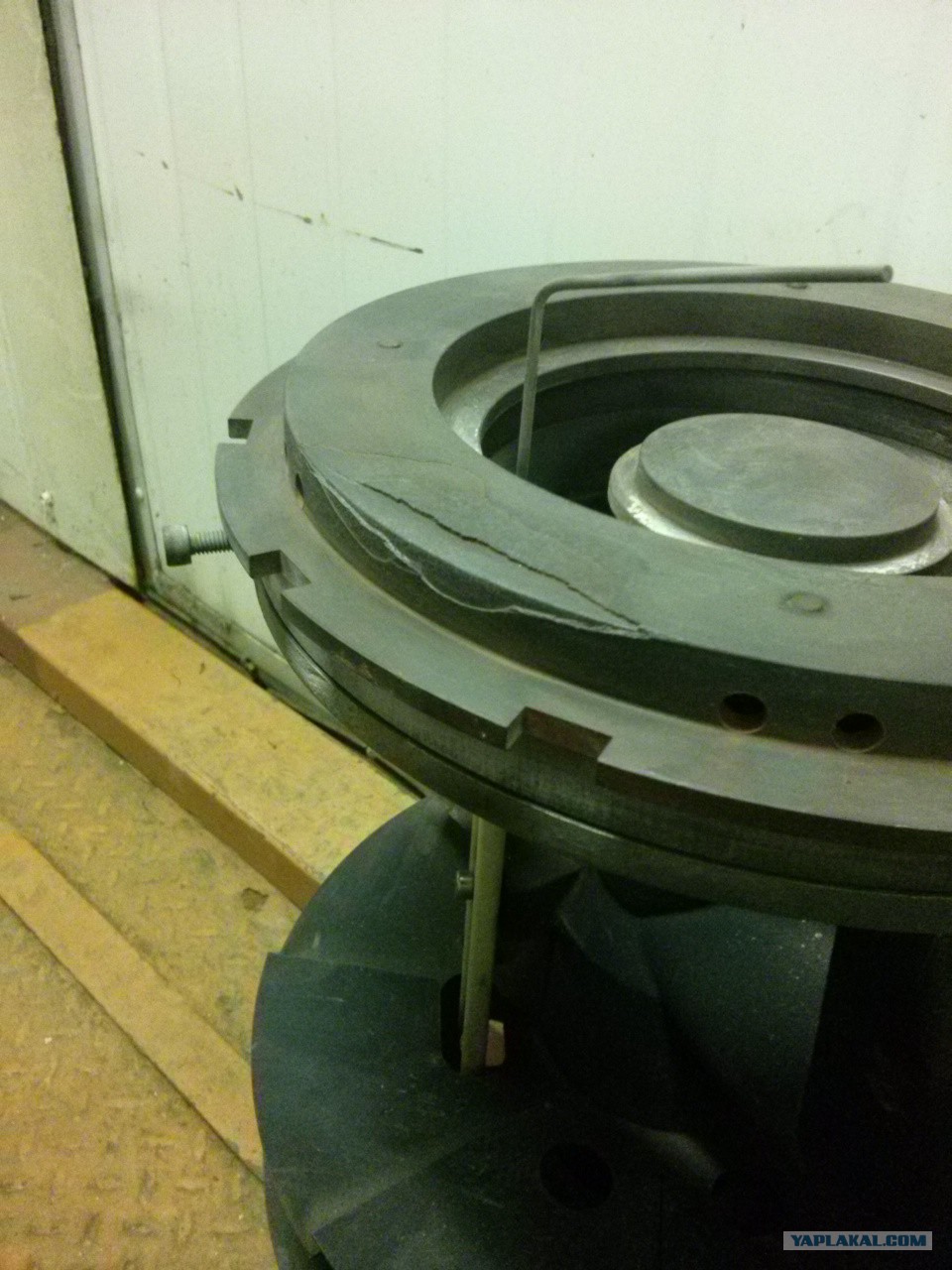

На горелке обнаружен дефект, сообщаем куда нужно,и записываем.(на всяк случай)

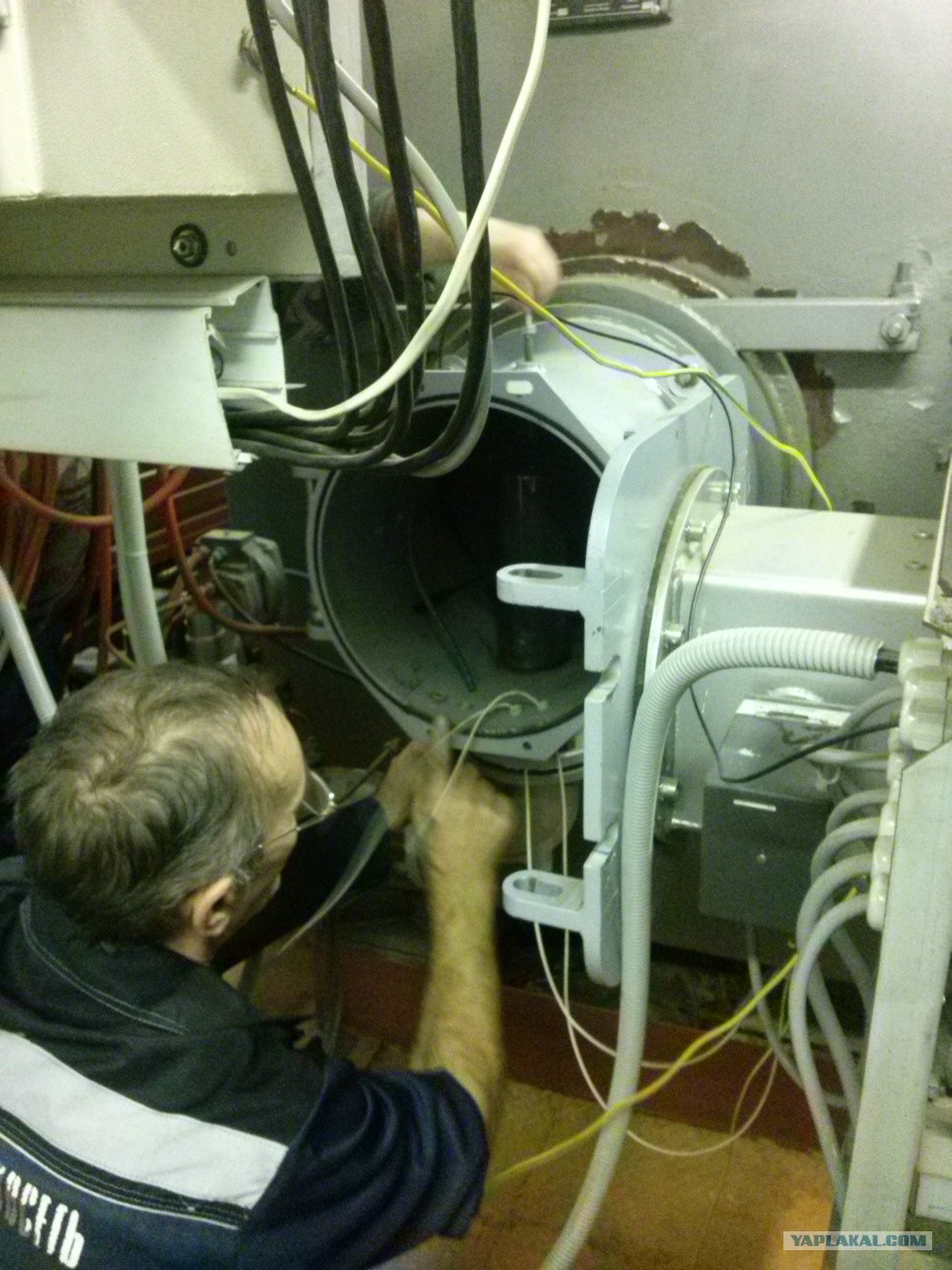

Устанавливаем обратно. Горелка фиксируется одним болтом. Подсоединяются все трубки, датчики.

Защитный кожух, горелка как и автоматика немецкая.

Запустить с первого раза не удалось, лопнул шланг, который следит за давлением в топке. Разбираем еще раз. Находим. Меняем. Так называемые "гляделки"

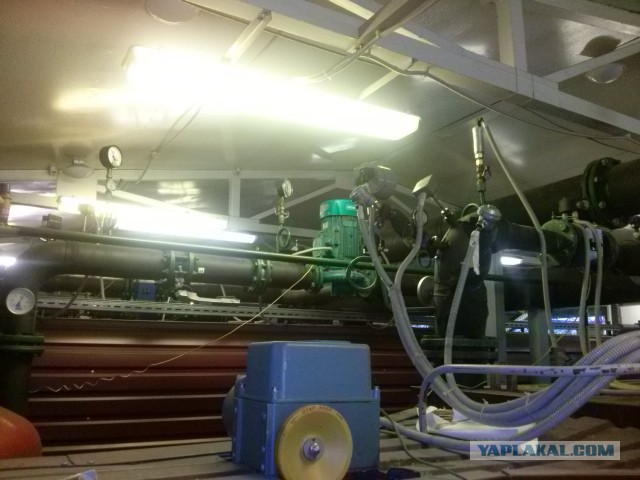

Основная работа выполнена. Далее... может кому интересно.Теплоноситель греется, параметры контролируются кучей датчиков.

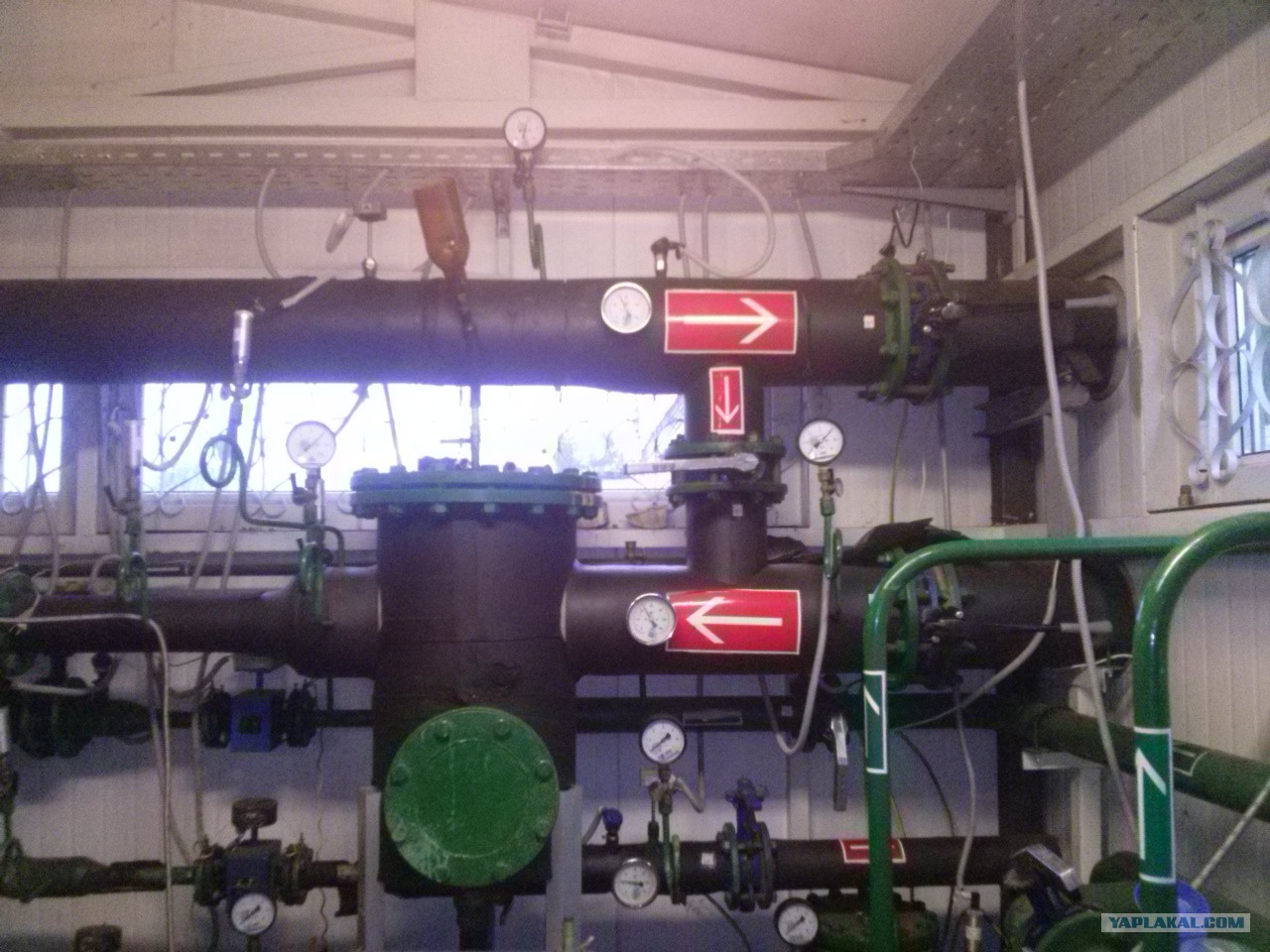

Всякие там подпитки...

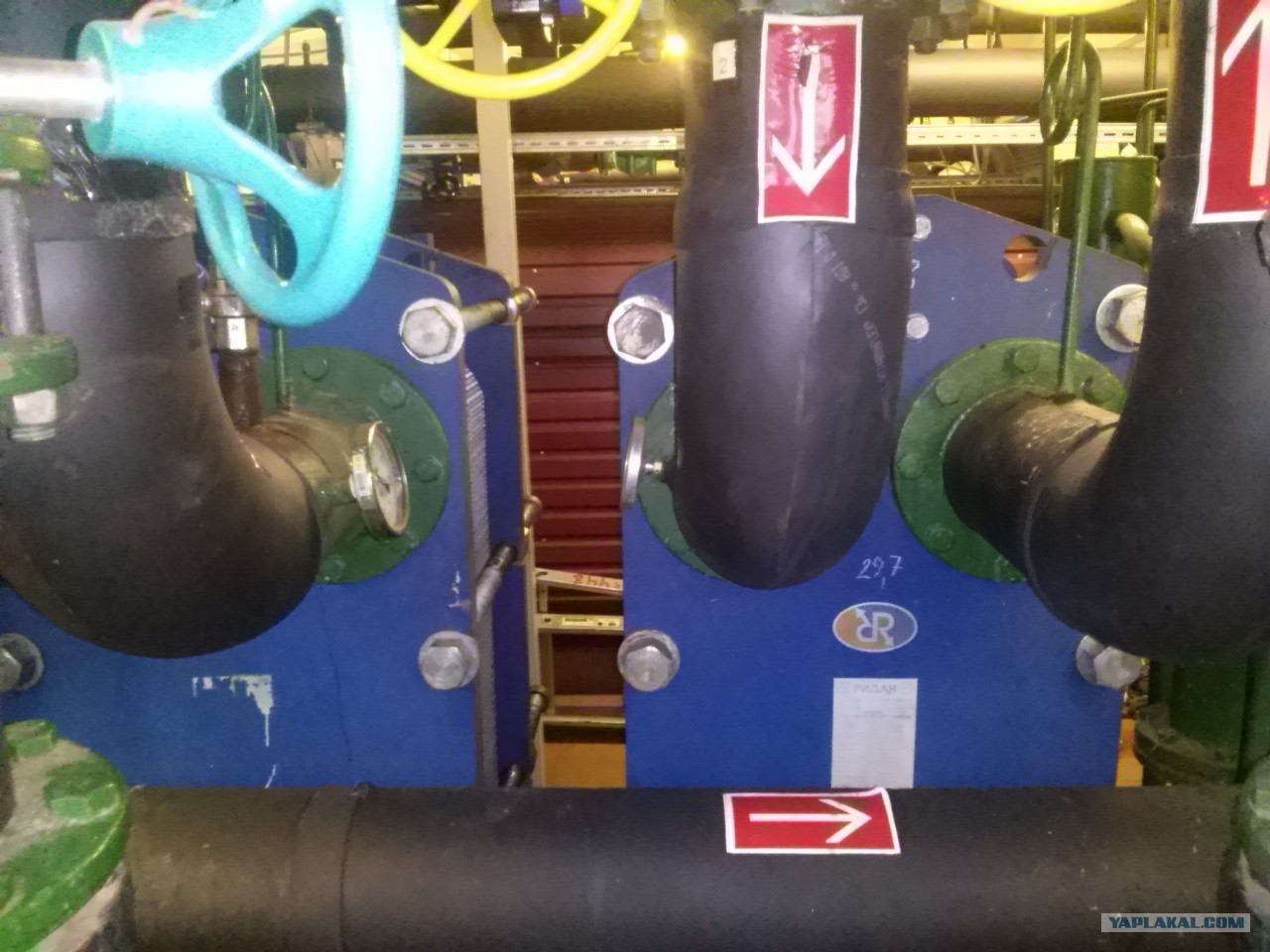

Теплообменник, их два. Один был в резерве, но со временем мощности стало не хватать, включили параллельно, прошло некоторое время и же 2-х не хватает.

Оба в паре.

Химподготовка.

Сетевые насосы, один основной, один резерв, а третий когда захочет.

и все это дело к потребителю. Все!
