xTEPLOx
11.01.2014 - 06:51
0
Статус: Offline


Шутник

Регистрация: 10.01.14
Сообщений: 11
Приветствую, коллеги. Почитал бегло всё. Просто одно фото заинтересовало. Ну и вопрос сразу. Вот есть эти пластинчатые теплообменники, которые все больше вытесняют всякие разные другие. У меня, как у проектировщика, всегда напрягается мозг, как его правильно обвязать, чтоб удобно было обслуживать. На фотах в инете такого наглядишься, а системы как бы не увидел. У кого какие соображения есть по-этому поводу? Поделитесь пожалуйста.

[^]
vinnypoh
11.01.2014 - 09:44
0
Статус: Offline


Приколист

Регистрация: 29.01.08
Сообщений: 272
Цитата (Gashkin @ 10.01.2014 - 22:51)
Цитата (vinnypoh @ 10.01.2014 - 23:08)
А ЭТО - то что внутри.
АДъ ))

Это на солярке или на газу так горит? Если на газу то уже по цвету пламени можно сказать что горение не очень хорошее, нужно произвести анализ отходящих газов.

Спасибо, кэп cool.gif

Это малая мощность на газу.
Фотографировал в смотровое окошко, на мыльницу восьмилетней давности выпуска. Не думаю, что баланс белого правильный...

Да, а какой же должен быть цвет пламени?

Добавлено в 09:54
Цитата (vinnypoh @ 10.01.2014 - 22:19)
Да и еще - VIESSMANN, бл-ь, VIESSMANN - аж глаз режет.

За что минусы?
За то, что "специалист" не знает, как называется оборудование, которое он настраивает?

[^]
kazanec
11.01.2014 - 11:00
0
Статус: Offline


Ярила

Регистрация: 20.08.12
Сообщений: 1924
Цитата (blo @ 11.01.2014 - 04:32)
Цитата (kazanec @ 10.01.2014 - 20:20)
На прошлой работе обслуживал котельные в одном провинциальном городке. 12 штук. Не такие монстры конечно как у ТС.
  Занимался телеметрией: датчики температуры воды, давления, открывания входной двери, газоанализаторы помещения уходят в щиток, где стоит контроллер. В нем Free-DOS и самописная программа, с другого конца висит 3G модем Siemens-овский, который передает данные в центральную диспетчерскую, где вся информация отображается на самописной SCADA-системе.
  Как я с ними зат$ахался бляяяя.....  программистам этим руки бы оторвать. Ладно хоть исходники и того и другого были на руках. (Программеры из Ульяновска кстати) До сих пор звонят, спрашивают по этим котельным...
Микроконтроллер:

чего Вы на ADAM наговариваете? Хорошие контроллеры, во всяком случае получше большинства российских.
ЗЫ. 10 лет в пуско-наладке, в основном газ и нефтянка, но и котельные тоже приходилось монтировать и пускать, правда с годами акцент сместился из КИПиА в АСУТП

Про контроллеры ADAM плохого я не говорил, я про программеров говорил криворуких, которые говнокод написали.

[^]
ALEXDOG
11.01.2014 - 11:31
1
Статус: Offline


Весельчак

Регистрация: 10.09.11
Сообщений: 101
обалдеть сколько КИПовцев на ЯПе ))) коллегам привет !!!)))

Это сообщение отредактировал ALEXDOG - 11.01.2014 - 11:32

[^]
Cheb
11.01.2014 - 11:47
0
Статус: Offline


Приколист

Регистрация: 4.08.09
Сообщений: 341
Я работаю на ОАО "БиКЗ", не разу не видел и даже не слышал про котлы с КПД 97%!!!! У серийных паровых котлов, КПД на газе не больше 93-93,5%, температура уходящих газов за ВЭК не ниже 164 град. На мазуте и того меньше.
у водогрейных котлов газоплотных, КПД на газе ок. 93-94 %, уходящие газы ок. 160-170 град. Кстати никто не упомянул про СИБЭНЕРГОМАШ, Таганрог, , ЗиО Подольск, вот кто делает истинных гигантов...

И еще, почти все импортные котлы жаротрубные, в ремонте капризные в отличие от водотрубных, которые работают по 30-35 лет...ну естественно не без ремонтов поверхностей нагрева.

Это сообщение отредактировал Cheb - 11.01.2014 - 11:50

[^]
Cheb
11.01.2014 - 11:54
0
Статус: Offline


Приколист

Регистрация: 4.08.09
Сообщений: 341

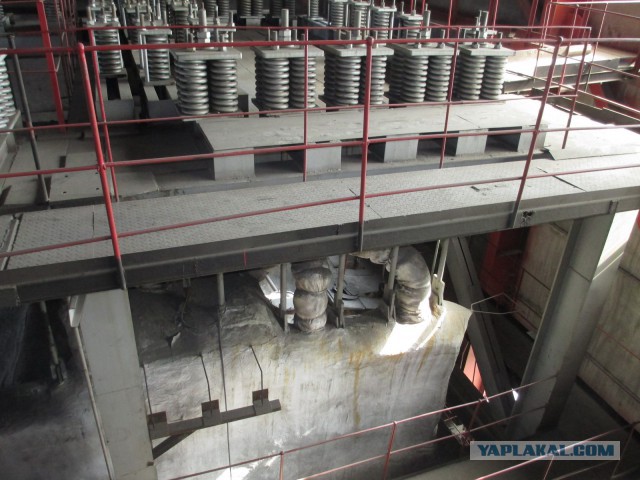

Алматы, КВ-ГМ-116,3-150С, сейсмика 8 баллов, вид сверху

Газовая котельная.

[^]
freelancer1
11.01.2014 - 12:06
-1
Статус: Offline


Ярила

Регистрация: 10.12.13
Сообщений: 2154
Сетевые насосы подключены как? Через преобразователь частоты или пускатель?

[^]
MeraTpoH
11.01.2014 - 14:26
3
Статус: Offline


Шутник

Регистрация: 28.09.13
Сообщений: 94
Горелки пылеугольные типа ОРГЭС, со встроенной газовой. ЗиО Подольск. В них на корточках нефиг делать разместиться можно. Фоткал на рогатку )

Газовая котельная.

[^]
sergeis
11.01.2014 - 18:40
0
Статус: Offline


Ярила

Регистрация: 15.07.08
Сообщений: 3281
Цитата (Cheb @ 11.01.2014 - 11:47)
Я работаю на ОАО "БиКЗ", не разу не видел и даже не слышал про котлы с КПД 97%!!!! У серийных паровых котлов, КПД на газе не больше 93-93,5%, температура уходящих газов за ВЭК не ниже 164 град. На мазуте и того меньше.
у водогрейных котлов газоплотных, КПД на газе ок. 93-94 %, уходящие газы ок. 160-170 град. Кстати никто не упомянул про СИБЭНЕРГОМАШ, Таганрог, , ЗиО Подольск, вот кто делает истинных гигантов...

Я про эффективность ЦО не знал, поэтому и спросил.
Для локальных отопителей на один дом эффективность доходит до 97.5% (например). Средняя модель сегодня 92-95%. Но они не водяные, а воздушные, т.е. это обычно система объединяющая центральный кондиционер и отопление.

Я подозревал, что локальное газовое отопление эффективнее чем ЦО. Выходит не зря за бугром в домах ставят локальные отопители, а не ЦО. Да и прокладка газопровода наверно дешевле, чем труб ЦО.

А какие типичные потери при доставке тепла до дома у ЦО?

[^]
eugene030
11.01.2014 - 18:44
0
Статус: Offline


Приколист

Регистрация: 26.01.13
Сообщений: 293
2кПа, не малова-то ли для наддувных горелок?

[^]
MeraTpoH
11.01.2014 - 18:45
0
Статус: Offline


Шутник

Регистрация: 28.09.13
Сообщений: 94
Потери тепловые через изоляцию. А если учесть в каком состоянии наша изоляция, то думаю они существенные. А так же неплотности сальников и прокладок во фланцевых соединениях и задвижках. А самая главная потеря это хитрость посредника. Они занимаются байпасированием прямой в обратку.
Как то так smile.gif

Добавлено в 18:57
Цитата (pFox @ 10.01.2014 - 18:45)
Хорошо наверно работать с новыми котлами.
У а нас ПТВМ-50, которым третий десяток лет пошел... :(

Нашим с ЗиО уже седьмой десяток идет ))

[^]
sergeis
11.01.2014 - 19:30
0
Статус: Offline


Ярила

Регистрация: 15.07.08
Сообщений: 3281
Цитата (MeraTpoH @ 11.01.2014 - 18:45)
Потери тепловые через изоляцию. ...
Цитата
Реальные тепловые потери {в теплосетях} составляют от 20 до 50 % выработки тепла зимой и от 30 до 70 % летом,


Охренеть сколько на ветер идет. Теперь понятно почему в Москве так тепло сегодня :)
Я так думаю будущее за локальным отоплением. Мне особо нравятся теплонасосы с теплообменником в грунтовых водах.

Это сообщение отредактировал sergeis - 11.01.2014 - 19:31

[^]
Cheb
12.01.2014 - 04:14
0
Статус: Offline


Приколист

Регистрация: 4.08.09
Сообщений: 341
От ЦО идут паропроводы к бойлерным (Ду 1000-1200), которые и греют паром воду, как на отопление, так и на ГВС. Потери получаются за счет высокой разницы температур, если не ошибаюсь пар там град. 300 может больше. По котлам, КПД можно увеличить за счет уменьшения температуры уходящих газов, но тут есть ряд проблем:
1) Увеличение поверхности теплообмена, и соответственно увеличение стоимости.
2) Уменьшение температуры может повлечь образование конденсата, если ВЭК из черного металла, то быстро проржавеет, а из нержавейки он будет дорогим...
Обычно температуру уходящих газов в 100-120 град. делают на котлах-утилизаторах за газовыми турбинами, там содержание водяных паров низкое и точка росы тоже низкая.

[^]
sergeis
12.01.2014 - 07:11
0
Статус: Offline


Ярила

Регистрация: 15.07.08
Сообщений: 3281
В общем как ни крути локальное воздушное отопление эффективнее...

[^]
Mishto
12.01.2014 - 21:10
0
Статус: Offline


Ярила

Регистрация: 23.04.09
Сообщений: 1066
Продаю счетчики газа ПНФ. (преобразователи расхода) Кому надо - в лс)))))

[^]
Kamil987
20.03.2018 - 22:21
0
Статус: Offline


Шутник

Регистрация: 20.03.18
Сообщений: 1
Нужна помощь от специалистов по горелкам CIB Unigas, менеджер горения Siemens lmv 3.0. Горелка уходит в аварию по отрыву пламени при снижении мощности со 100% до 72% в зоне 72-75% и происходит отрыв. Прочистили абсолютно все и форсунки, камеру сгорания, контрольные электроды. Уменьшали тягу до допустимого разрежения. Горелка итальянская Горелка газовая Cib Unigas R93A. Возможно проблема в сервоприводах на газе и воздухе но факт что на остальных диапазонах параметра горения идеальные

[^]
