Модульный дом для дачи за 1000$ - 2дня строитества, Публикую свою идею для критики

[ Версия для печати ]
Добавить в Facebook Добавить в Twitter Добавить в Вконтакте Добавить в Одноклассники
Страницы: (10) [1] 2 3 ... Последняя »  К последнему непрочитанному [ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]
gawabi
1.01.2014 - 05:02
Статус: Offline


Шутник

Регистрация: 31.12.13
Сообщений: 48
192
Почему публикую здесь - прочитав сабж про дом за 900к и про технологию его возведения, а также про человека построившего дом-гараж - вдохновился. Поэтому решено было отдать идею на растерзание именно яповцам :)

Себестоимость домика 4х6 метров ~1.000$
Срок возведения - где-то 2 дня..

8 фото

Модульный дом для дачи за 1000$ - 2дня строитества

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
gawabi
1.01.2014 - 05:05
Статус: Offline


Шутник

Регистрация: 31.12.13
Сообщений: 48
Сильно вдохновила идея модульного быстро-возводимого жилья. Проблема реальностей имеющихся - крайне низкая биологическая и экологическая безопасность и относительно высокая стоимость его возведения. К большинству подобных технологий можно смело приписывать недолговечность конструкции и тепло-сохраняющих свойств эксплуатируемого объекта.

Так выглядит в реализации моя идея. Строительство фундамента и пола упущено намеренно. Здание лёгкое да и тонкостями по возведению фундамента владею не в совершенстве. Выглядит просто, но и стоит раз в тридцать дешевле...

Это сообщение отредактировал gawabi - 1.01.2014 - 05:09

Модульный дом для дачи за 1000$ - 2дня строитества

[^]
gawabi
1.01.2014 - 05:10
Статус: Offline


Шутник

Регистрация: 31.12.13
Сообщений: 48
Дом возводится из частей, единица - МОДУЛЬ - представляет стену, перекрытие или часть крыши. Это отличие вероятно от самого понятия модульного строительства, так как в большинстве случаев речь идёт о модуле, как о готовой части пригодной для жилья.

МАТЕРИАЛ:

Для изготовления всех модулей используется ОСП панель стандартного размера 2500х1250 минимальной толщины 9 мм. Суть выбор толщины не меняет так как можно выбрать и в три раза толще. Вторым компонентом модуля выступает БРУС шириной 150 мм толщиной от 50 до 150 мм в зависимости от локализации. Сборка модуля на клей + саморезы/скобы по вкусу.

Рыночная цена одной ОСП панели - 500 рублей, кубометр бруса 5000.

Самый спорный момент всего проекта - термоизоляция. Её нет вообще. Вернее, в качестве термоизоляции выступает воздух герметично заключённый в блоки ~2400x1100. Именно выполнение модулей в герметичном виде позволяет сэкономить на минеральной вате или пенополистироле. Если коротко - пенопласт это прямая дорога в онкологию благодаря фенолам и прочей гадости, а минвата если не осядет к первой зиме, то наберёт влаги и станет идеальным проводником тепла. Сугубо моё вероятно ошибочное мнение, сейчас не об этом.

Модульный дом для дачи за 1000$ - 2дня строитества

[^]
gawabi
1.01.2014 - 05:11
Статус: Offline


Шутник

Регистрация: 31.12.13
Сообщений: 48
Технология изготовления модулей подразумевает минимальные технологические затраты. Плиты ОСП практически не изменяются, брусья только обрезаются до нужной длины - вот и весь мех. процесс. Ввиду идеально ровных поверхностей ОСП панели и брусьев достижение герметичности при их склейке не составляет труда. Долговечность соединения зависит от выбранного типа клея и количества дополнительного усиления в виде применения саморезов или скоб.

Это вариант фасадного модуля(Т3) из 3 панелей. Легко расширяется до 4 или уменьшается до 1 панели. Вариант перекрытия или вставки стены перед входной дверью аналогичный, только без стыковой выемки в 168 мм (150 ширина бруса +9+9мм панели). Несущие, если можно так выразиться, стены выполняются ещё проще, так как не нужно делать стыковой выемки вообще, просто склеиваем нужное количество панелей с нарезанными брусьями. Верхний и нижний брусья цельные по всей длине модуля. на рисунке окрашены синим. Нижний(а возможно и верхний) для экономии достаточно использовать 50мм срединные по 100 мм, верхний и боковые по 150мм

Модульный дом для дачи за 1000$ - 2дня строитества

[^]
gawabi
1.01.2014 - 05:12
Статус: Offline


Шутник

Регистрация: 31.12.13
Сообщений: 48

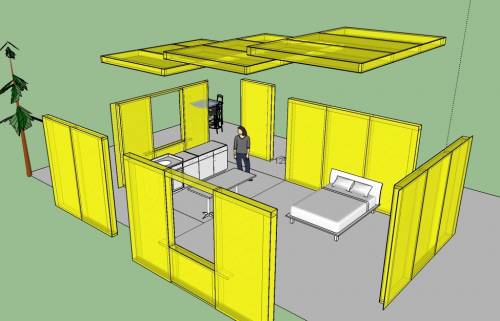

Далее готовые модули элементарно и главное очень быстро соединяются в единую конструкцию используя монтажную пену и саморезы на стыках. Изготовление модулей подразумевает организацию их производства. Монтаж выполняется либо самим заказчиком, либо бригадой рабочих. То есть, сами модули изготавливаются не вручную, а на производстве - хотя оно и элементарное.

Модульный дом для дачи за 1000$ - 2дня строитества

[^]
gawabi
1.01.2014 - 05:13
Статус: Offline


Шутник

Регистрация: 31.12.13
Сообщений: 48

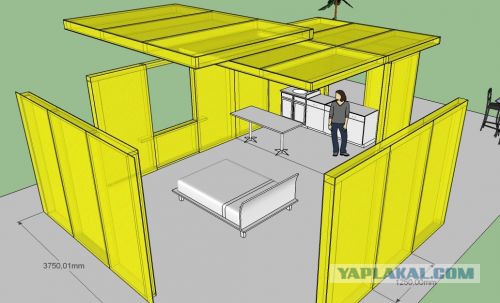

Блоки потолка и блоки боковых стен Т3 из трёх панелей идентичны. Обшивка сайдингом или покраска стен по желанию, покрытие крыши полимочевиной или рубероидом также в проекте не учитывается, так как тут уже воля фантазии. Сами по себе панели ОСП как описывается не боятся влаги и не впитывают её, и если грубо, собранный домик вообще можно не дорабатывать.

Модульный дом для дачи за 1000$ - 2дня строитества

[^]
gawabi
1.01.2014 - 05:14
Статус: Offline


Шутник

Регистрация: 31.12.13
Сообщений: 48
Это вариант дачного домика, максимально экономного и в то же время пригодного для жилья. Сама идея модулей позволяет после его возведения через некоторое время дополнить его ещё одной или двумя комнатами или сан узмом - полноценными ванной и туалетом. По этому же принципу можно соорудить рядом "домик для гостей" или гараж...

Модульный дом для дачи за 1000$ - 2дня строитества

[^]
gawabi
1.01.2014 - 05:19
Статус: Offline


Шутник

Регистрация: 31.12.13
Сообщений: 48
Домик в минимальной комплектации содержит 3х или 4х спальную кровать, тумбочки или комод легко вписываются, места вокруг кровати хватает. Просторный кухонный сектор крупный обеденный стол и стулья ничуть не мешают. Мебель, окна и дверь в расчёт не входят, так как и окна и дверь каждые могут ставить по 1000$

Точных подсчётов не делаю. Если прикинуть, то всего использовано 24 ОСП панели стоимостью 400-500 рублей и брусья, коих кол-во подсчитать не могу. Итого себестоимость домика 4х6 метров ~1.000$


За прототип брал эту красоту. Как видно по фото - одна комната и кухня это весьма удобно)))

Добавлено в 05:20
Всё.

Модульный дом для дачи за 1000$ - 2дня строитества

[^]
FreedomRed
1.01.2014 - 05:25
74
Статус: Offline


Весельчак

Регистрация: 24.04.11
Сообщений: 147
После того как ветер подует держаться будет ?

[^]
mrsakhnov
1.01.2014 - 05:28
14
Статус: Online


скептик шопиздец

Регистрация: 19.07.13
Сообщений: 5595
Ждем фотографий. Плюсону на всяк случай

[^]
нуичо
1.01.2014 - 05:28
6
Статус: Offline


придурок

Регистрация: 14.12.13
Сообщений: 0
FreedomRed
ты поверишь что наш человек будет газон на крыше устраивать? явная реклама

[^]
CrazyMk
1.01.2014 - 05:43
29
Статус: Offline


Юморист

Регистрация: 30.06.09
Сообщений: 517
Цитата (нуичо @ 1.01.2014 - 05:28)
FreedomRed
ты поверишь что наш человек будет газон на крыше устраивать? явная реклама

Наш человек будет там кулубнику выращивать. dont.gif

[^]
gawabi
1.01.2014 - 05:44
12
Статус: Offline


Шутник

Регистрация: 31.12.13
Сообщений: 48
Цитата (нуичо @ 1.01.2014 - 06:28)
FreedomRed
ты поверишь что наш человек будет газон на крыше устраивать? явная реклама

Реклама чего)))) это фотка из подборки модульных домов которую я изучал прежде чем родить это wub.gif

[^]
КАНАПЭ
1.01.2014 - 05:52
28
Статус: Offline


Балагур

Регистрация: 3.05.09
Сообщений: 804
Как времянка и при условии того, что не снесут нахер ломами доброжелатели и любители попиздить кастрюльки, очень даже не плохо.

[^]
gawabi
1.01.2014 - 05:54
1
Статус: Offline


Шутник

Регистрация: 31.12.13
Сообщений: 48
Цитата (FreedomRed @ 1.01.2014 - 06:25)
После того как ветер подует держаться будет ?

Хз) можно на всякий случай привязать к земле.. Это чисто теоретическая выкладка. Дешево и сердито. Брусья 150х150 не такие уж и лёгкие, но факт легковесности конструкции это факт.

Если будет заинтересованность в проекте, забацаю сайт презентацию по технологии. Если найдутся инвесторы - наладим производство, а все спонсоры получат домики по себестоимости :)

На сегодняшний день есть только проект, который по своим характеристикам весьма и весьма....

[^]
Dux
1.01.2014 - 05:58
20
Статус: Offline


Ярила

Регистрация: 4.12.11
Сообщений: 2727
Цитата (gawabi @ 1.01.2014 - 09:19)
Точных подсчётов не делаю.

За прототип брал эту красоту. Как видно по фото - одна комната и кухня это весьма удобно)))

Почитай про ветровую нагрузку, снеговую нагрузку. ИМХО, на лето вещь отличная, но если осенью не сдует крышу, зимой его раздавит снегом

[^]
admiral7870
1.01.2014 - 05:59
12
Статус: Offline


Приколист

Регистрация: 15.06.13
Сообщений: 255
А гадить на улице?

[^]
gawabi
1.01.2014 - 06:00
4
Статус: Offline


Шутник

Регистрация: 31.12.13
Сообщений: 48
Цитата (КАНАПЭ @ 1.01.2014 - 06:52)
Как времянка и при условии того, что не снесут нахер ломами доброжелатели и любители попиздить кастрюльки, очень даже не плохо.

ОСП панели используются так как ничего прочнее и дешевле мне найти не удалось. Для неблагополучных районов можно использовать внешние листы 18мм и обшить их по верху чем нибудь, например сайдингом или титановыми листами...

[^]
terch74
1.01.2014 - 06:04
27
Статус: Offline


атеист,слава богу!

Регистрация: 16.04.11
Сообщений: 132
там стеклопакетов одних на1000 баков надо!

[^]
Oktavian
1.01.2014 - 06:04
4
Статус: Offline


Rрила

Регистрация: 19.09.11
Сообщений: 1452
Это - дом?

[^]
gawabi
1.01.2014 - 06:06
4
Статус: Offline


Шутник

Регистрация: 31.12.13
Сообщений: 48
Цитата (Dux @ 1.01.2014 - 06:58)
Цитата (gawabi @ 1.01.2014 - 09:19)
Точных подсчётов не делаю.

За прототип брал эту красоту. Как видно по фото - одна комната и кухня это весьма удобно)))

Почитай про ветровую нагрузку, снеговую нагрузку. ИМХО, на лето вещь отличная, но если осенью не сдует крышу, зимой его раздавит снегом

Для крыши можно использовать все брусья по 150х150 и добавить их количество. Я не могу создать и опробовать физическую модель конструкции, у меня не тот уровень, поэтому не знаю где лучше применять по-толще, а где по-тоньше.

Добавлено в 06:07
Цитата (admiral7870 @ 1.01.2014 - 06:59)
А гадить на улице?

А вы в деревне бывали?

[^]
Kosya2011
1.01.2014 - 06:09
124
Статус: Offline


Ярила

Регистрация: 29.08.11
Сообщений: 3454
Вот настоящий модульный дом. Быстро и дёшево. И водоснабжение имеется.

Это сообщение отредактировал Kosya2011 - 1.01.2014 - 06:12

Модульный дом для дачи за 1000$ - 2дня строитества

[^]
gawabi
1.01.2014 - 06:10
1
Статус: Offline


Шутник

Регистрация: 31.12.13
Сообщений: 48
Цитата (Oktavian @ 1.01.2014 - 07:04)
Это - дом?

В данном виде это вариант загородного домика - домик для отдыха или что-то в этом роде. Это модульное сооружение, то что я описал, это стартовый "комплект" дальше он очень просто расширяется, в теории... wub.gif

[^]
KEPBY
1.01.2014 - 06:10
13
Статус: Offline


Шутник

Регистрация: 15.10.11
Сообщений: 0
Цитата (gawabi @ 1.01.2014 - 05:10)
Если коротко - пенопласт это прямая дорога в онкологию благодаря фенолам и прочей гадости, а минвата если не осядет к первой зиме, то наберёт влаги и станет идеальным проводником тепла. Сугубо моё вероятно ошибочное мнение, сейчас не об этом.

А про вспененный полиэтилен не слыхал? В школу!

Цитата (gawabi @ 1.01.2014 - 05:10)
Здание лёгкое да и тонкостями по возведению фундамента владею не в совершенстве.

Говори честно - вообще далек от строительной тематики.

Незнающему человеку кажется всё просто, он может представить себе несколько параметров строительства. А если человек - специалист, то он обязан учитывать в сотни раз больше, оттого и сложность строительства выше.

Это сообщение отредактировал KEPBY - 1.01.2014 - 06:18

[^]
KV4777
1.01.2014 - 06:16
71
Статус: Offline


Ярила

Регистрация: 12.12.13
Сообщений: 4704
1. Фундамент нужен. Самый дешевый вариант тут - винтовые сваи так называемые.
2. Дом у вас холодный, отопления нет. Расчет сопротивления теплопередачи стенами и перекрытиями считаем программой теремок. Скачать можно на DWG.ru.
Ваше мнение про утеплители глубоко ошибочно.
3. Звукоизоляция. Это ОЧЕНЬ важно. У вас ее нет.
4. Модульность это правильная идея, но у вас она не реализована. Модульность подразумевает кратность размеров модулю и минимизированное количество типовых узлов. Если вас интересует этот вопрос погуглите японскую архитектуру времен самураев.
5. Удобства.... Вопрос не рассмотрен вообще.

Вывод: направление идеи верное, подтягивайте теоретическую часть.

Ремарка№1. Добротный теплый каменный дом это хорошо, но это дорого и не доступно каждому. Щитовые американские домики над которыми мы все смеемся почему-то не уживаются у нас. Да это не долговечно, но лучше 20 лет жить в своем жилье, за это время заработать на добротный дом. В нашем климате они вполне годны...

Ремарка№2 ТС, вот вам подсказка. Представьте себе одноэтажный супермаркет типа АШАН или ОБИ. Огромное здание с шагом колонн 12 метров, высотой этажа 12-18 метров, с готовым полом и отапливаемое. Вот туда вы легко сможете поставить в 3 этажа ваши модули. В дорогом варианте с санузлом. В дешевом варианте санузел на 2-3 Блока. Добавляем открытую автостоянку снаружи, вайфай внутри. Да доступ солнечного света затруднен. Но как доступное недорогое временное жилье для 1 или семьи из 2 человек вполне сойдет.

[^]
