Вдохновленный темой уважаемого zubexkir
о создании сабвуфера, решил повторить этот замечательный ящик.
Приценился к комплектухе, пересчитал размеры под имеющийся в продаже МДФ, и тут встал вопрос – кто будет этот саб раскачивать?
Пошел по интернетам искать подходящую схему. Тут я узнал о существовании усилителей класса D, который манил своим КПД (90-95%) и оригинальным схемным решением с использованием полевых транзисторов в режиме ключа. Остановился на 300W схеме Алексея Королькова. Посмотреть можно тут.
Там же есть другие схемы и ссылка на форум разработчика. Кстати, очень умный дядька)).
Все представленные платы изготовлены по технологии ЛУТ, которая неоднократно описана на этом ресурсе, да и в сети инфы навалом. Для печати шаблона, больше всего понравилась подложка от самоклеющейся бумаги. Кто-то умудряется делать это на обложках от глянцевых журналов, но у меня не пошло. Кстати, печатки подобным способом делал впервые.

Усилитель для домашнего кинотеатра

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
ancot
14.12.2013 - 16:44
Статус: Offline


Шутник

Регистрация: 22.06.11
Сообщений: 0
Вытравил печатку усилителя. Медные дорожки облужены сплавом Розе, температура плавления которого ~96 градусов. Технология лужения проста: Бросаем печать в миску с водой, добавляем щепотку лимонной кислоты, кидаем несколько гранул сплава и кипятим. При закипании, сплав становится жидким, остается только размазать его по дорожкам с использованием куска ваты обернутого в бинт (во всяком случае, я так приноровился). Для сверления пришлось купить мини-дрель.

Усилитель для домашнего кинотеатра

[^]
ancot
14.12.2013 - 16:45
Статус: Offline


Шутник

Регистрация: 22.06.11
Сообщений: 0
Первая попытка пропечатать изображение и цеколевку элементов на внешней стороне платы. Получилось очень криво.

Усилитель для домашнего кинотеатра

[^]
ancot
14.12.2013 - 16:45
Статус: Offline


Шутник

Регистрация: 22.06.11
Сообщений: 0

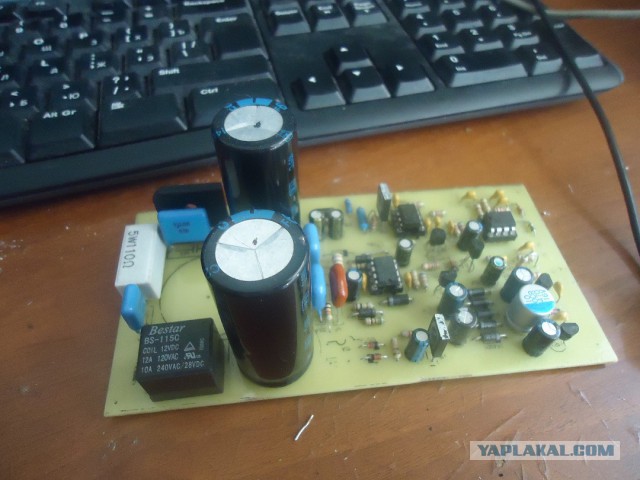

Запаял детали. Не хватает дросселя и выходных транзисторов.

Усилитель для домашнего кинотеатра

[^]
ancot
14.12.2013 - 16:45
Статус: Offline


Шутник

Регистрация: 22.06.11
Сообщений: 0

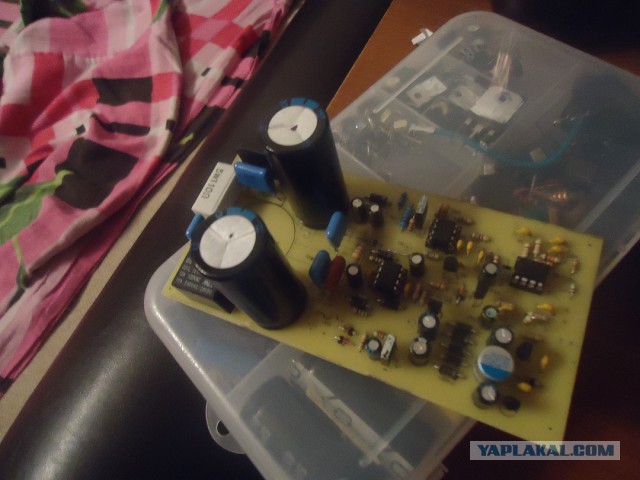

Еще

Это сообщение отредактировал ancot - 14.12.2013 - 16:46

Усилитель для домашнего кинотеатра

[^]
ancot
14.12.2013 - 16:47
Статус: Offline


Шутник

Регистрация: 22.06.11
Сообщений: 0
Усилитель практически готов, и тут новая проблема – чем его питать?
Требуется двуполярное питание +\- 50 вольт и мощность порядка 400 ватт. Мотать обычный транс дело не благодарное, а покупать готовый привел бы семью к разорению)).
На форуме того же Королькова, наткнулся на схему импульсного блока питания с подходящими параметрами. По схеме 600W, но транс мотал в расчете на 800W.

Переносим трафарет на текстолит


Усилитель для домашнего кинотеатра

[^]
ancot
14.12.2013 - 16:47
Статус: Offline


Шутник

Регистрация: 22.06.11
Сообщений: 0
После травления в хлорном железе

Усилитель для домашнего кинотеатра

[^]
ancot
14.12.2013 - 16:48
Статус: Offline


Шутник

Регистрация: 22.06.11
Сообщений: 0
Залудил

Усилитель для домашнего кинотеатра

[^]
ancot
14.12.2013 - 16:48
Статус: Offline


Шутник

Регистрация: 22.06.11
Сообщений: 0
Печатаем верх. Уже красивее.

Усилитель для домашнего кинотеатра

[^]
ancot
14.12.2013 - 16:48
Статус: Offline


Шутник

Регистрация: 22.06.11
Сообщений: 0

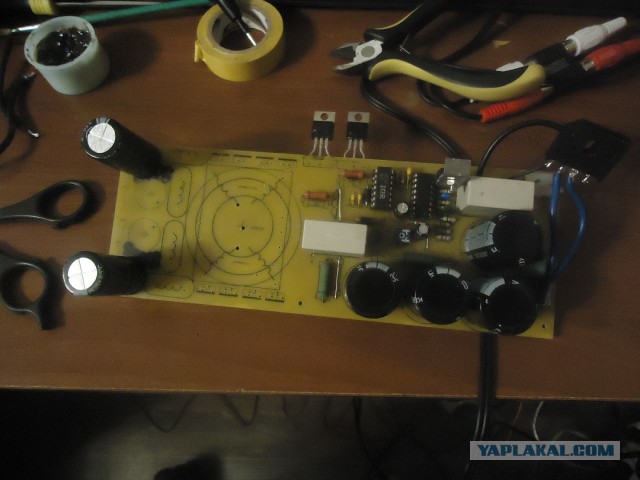

Начинаем собирать. Куча деталей использовалась от паленых комповых БП, которых в доме навалом.

Усилитель для домашнего кинотеатра

[^]
ancot
14.12.2013 - 16:48
Статус: Offline


Шутник

Регистрация: 22.06.11
Сообщений: 0
Еще

Усилитель для домашнего кинотеатра

[^]
ancot
14.12.2013 - 16:49
Статус: Offline


Шутник

Регистрация: 22.06.11
Сообщений: 0
Все хорошо пропаяно, т.к. токи будут бегать не шуточные.

Усилитель для домашнего кинотеатра

[^]
ancot
14.12.2013 - 16:49
Статус: Offline


Шутник

Регистрация: 22.06.11
Сообщений: 0
Пора мотать трансформатор. Два ферритовых кольца склеены супер-клеем и обмотаны изолентой. Магической синей изоленты не нашлось, пришлось использовать желтую.

Усилитель для домашнего кинотеатра

[^]
ancot
14.12.2013 - 16:49
Статус: Offline


Шутник

Регистрация: 22.06.11
Сообщений: 0

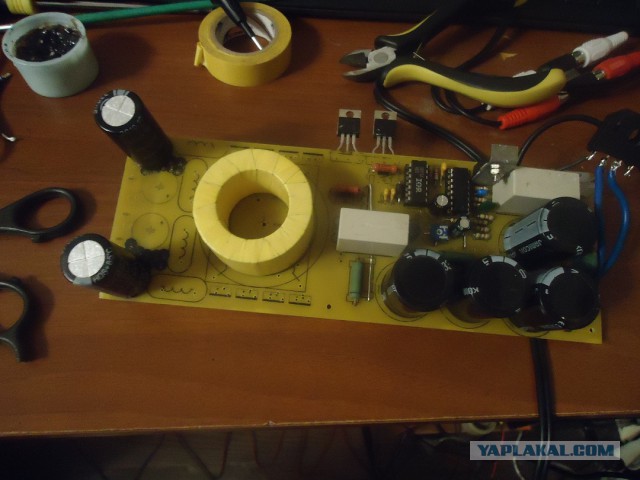

Прикинул

Усилитель для домашнего кинотеатра

[^]
ancot
14.12.2013 - 16:49
Статус: Offline


Шутник

Регистрация: 22.06.11
Сообщений: 0
Мотаем первичную обмотку. 24 витка, лентой в 4 провода по 0.6мм каждый.

Усилитель для домашнего кинотеатра

[^]
ancot
14.12.2013 - 16:50
Статус: Offline


Шутник

Регистрация: 22.06.11
Сообщений: 0
Вторичка.

Усилитель для домашнего кинотеатра

[^]
ancot
14.12.2013 - 16:50
Статус: Offline


Шутник

Регистрация: 22.06.11
Сообщений: 0
Вот такой получился паукан.

Усилитель для домашнего кинотеатра

[^]
ancot
14.12.2013 - 16:50
Статус: Offline


Шутник

Регистрация: 22.06.11
Сообщений: 0
Впаиваем на место.

Усилитель для домашнего кинотеатра

[^]
ancot
14.12.2013 - 16:51
Статус: Offline


Шутник

Регистрация: 22.06.11
Сообщений: 0
Фотки этого процесса были утеряны. Здесь платы фильтра низкой частоты (ФНЧ) и стабилизатора для его питания. ФНЧ режет все частоты >200гц, есть регулировка фазы, среза, громкости. Стабилизатор из +/-50в делает +/-15в. В последствии, стабилизатор будет выкинут, о чем напомню ниже.

Усилитель для домашнего кинотеатра

[^]
ancot
14.12.2013 - 16:52
Статус: Offline


Шутник

Регистрация: 22.06.11
Сообщений: 0

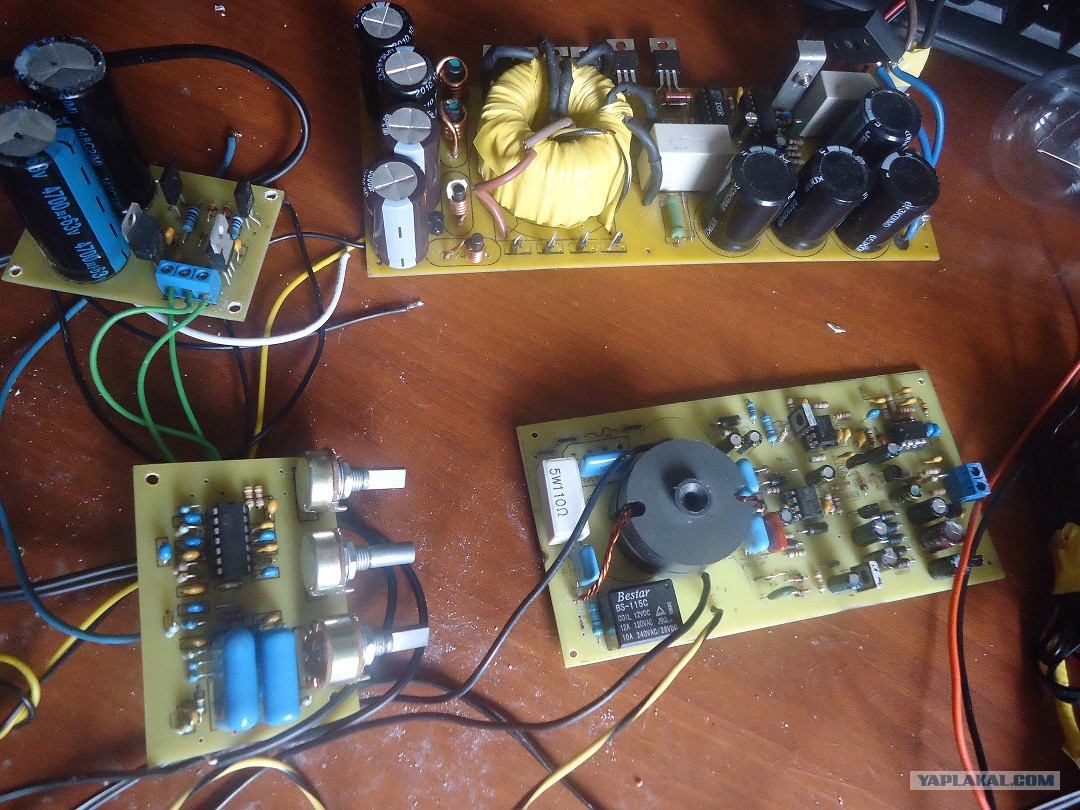

Готовим тестовый стенд )).

Усилитель для домашнего кинотеатра

[^]
ancot
14.12.2013 - 16:52
Статус: Offline


Шутник

Регистрация: 22.06.11
Сообщений: 0
Еще

Усилитель для домашнего кинотеатра

[^]
ancot
14.12.2013 - 16:53
Статус: Offline


Шутник

Регистрация: 22.06.11
Сообщений: 0
Сжег пару-тройку микросхем/транзисторов, потом все заработало и запело. Пора задуматься о корпусе. Купил 3 метра уголка, хватило в аккурат.

Усилитель для домашнего кинотеатра

[^]
ancot
14.12.2013 - 16:53
Статус: Offline


Шутник

Регистрация: 22.06.11
Сообщений: 0
Крепим. Тут видно маленький транс, который питает низковольтную часть БП (логику).

Усилитель для домашнего кинотеатра

[^]
ancot
14.12.2013 - 16:54
Статус: Offline


Шутник

Регистрация: 22.06.11
Сообщений: 0
Крепим усилитель с радиатором.

Усилитель для домашнего кинотеатра

[^]
ancot
14.12.2013 - 16:54
Статус: Offline


Шутник

Регистрация: 22.06.11
Сообщений: 0
Это ни что иное, как софт-старт, который предотвращает резкий скачок тока во время включения БП при заряде конденсаторов .
