Усилитель для домашнего кинотеатра, своими руками

[ Версия для печати ]


Страницы: (7) 1 [2] 3 4 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

~~ancot~~	14.12.2013 - 16:55 [ показать ] 13
Статус: Offline Шутник Регистрация: 22.06.11 Сообщений: 0	Тут видно установленную плату ФНЧ, а так же новую плату которая отвечает за переключение входов, регулировку тембра и всяких эффектов типа surround.
	[^]

~~ancot~~	14.12.2013 - 16:55 [ показать ] 7

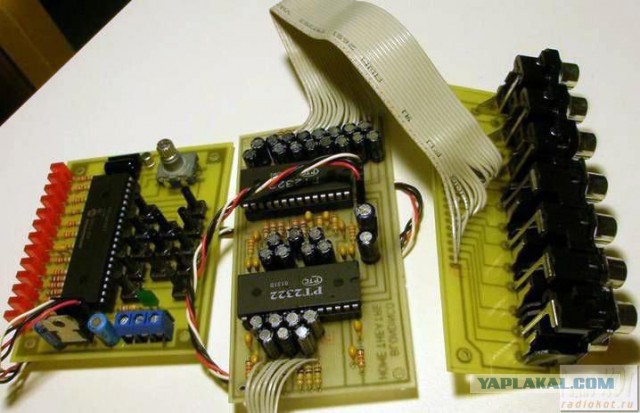

Статус: Offline Шутник Регистрация: 22.06.11 Сообщений: 0	Эти платы управления взяты с оригинальной статьи. Платы входов и коммутации можно разглядеть на фото выше. Левая плата – микроконтроллер, который всем рулит, а так же отображает текущее состояние регулировок. Может управляться с пульта ДУ или непосредственно кнопками.
	[^]

~~ancot~~	14.12.2013 - 16:56 [ показать ] 13
Статус: Offline Шутник Регистрация: 22.06.11 Сообщений: 0	Подобная компоновка меня не устроила, и было решено перерисовать печатную плату под свои хотелки. Кнопки были убраны, а светодиоды размещены вокруг ручки инкрементного регулятора. При нажатии на «крутилку» усилитель включается/выключается, при вращении - устанавливает уровень выбранного режима с отображением уровня в виде полукруга светящихся светодиодов. Это сообщение отредактировал ancot - 14.12.2013 - 16:57
	[^]

~~ancot~~	14.12.2013 - 16:57 [ показать ] 9
Статус: Offline Шутник Регистрация: 22.06.11 Сообщений: 0	Отдельно о микроконтроллере. Для программирования микроконтроллера, как известно, нужен программатор. По знакомым найти не удалось, так что пришлось делать самому. Всякие дешевые COM варианты сразу отмел из-за их нестабильности. Было решено собирать USB-программатор «PICit2», да вот беда, в нем тоже используется микроконтроллер. Это примерно, как драйвера от флешки, записаны на флешке, а винда 98 (кто помнит, тот поймет))))). Узнав что в моем компе таки есть COM порт, ради одного программирования собрал на коленке сей девайс. После танцев с бубном, все таки удалось залить прошивку в микросхему.
	[^]

~~ancot~~	14.12.2013 - 16:58 [ показать ] 8
Статус: Offline Шутник Регистрация: 22.06.11 Сообщений: 0	Собранный USB программатор завелся сразу. Микроконтроллер для платы управления был прошит парой кликов. Кстати, это наверно единственная плата, в которую после сборки я больше не лазал паяльником.
	[^]

~~ancot~~	14.12.2013 - 16:58 [ показать ] 7
Статус: Offline Шутник Регистрация: 22.06.11 Сообщений: 0	Низ
	[^]

~~ancot~~	14.12.2013 - 16:59 [ показать ] 6
Статус: Offline Шутник Регистрация: 22.06.11 Сообщений: 0	Вот вроде все и работает. Сабовый канал есть, но усилитель же для домашнего кинотеатра! Встал вопрос, на чем собирать еще 5 каналов. Т.к. место в корпусе ограничено, сразу решил делать на микросхемах. Пересмотрев множество вариантов, оcтановился на TDA2050. Привлекла цена и параметры уровня Hi-Fi, при мощности 32W. Разместить решил на одной плате.
	[^]

~~ancot~~	14.12.2013 - 16:59 [ показать ] 7
Статус: Offline Шутник Регистрация: 22.06.11 Сообщений: 0	Еще
	[^]

~~ancot~~	14.12.2013 - 16:59 [ показать ] 10

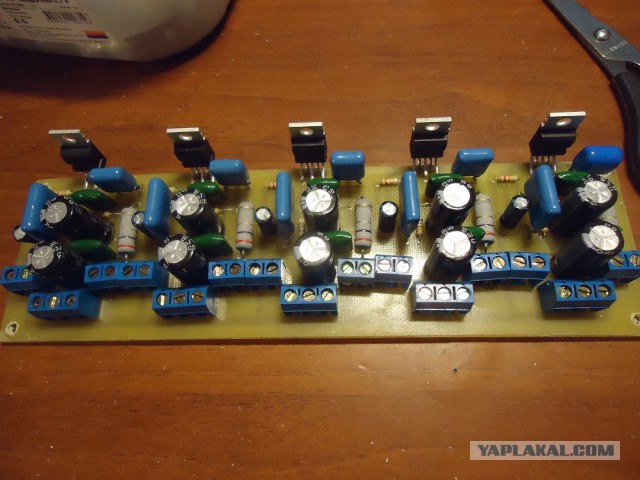

Статус: Offline Шутник Регистрация: 22.06.11 Сообщений: 0	В сборе
	[^]

~~ancot~~	14.12.2013 - 16:59 [ показать ] 7

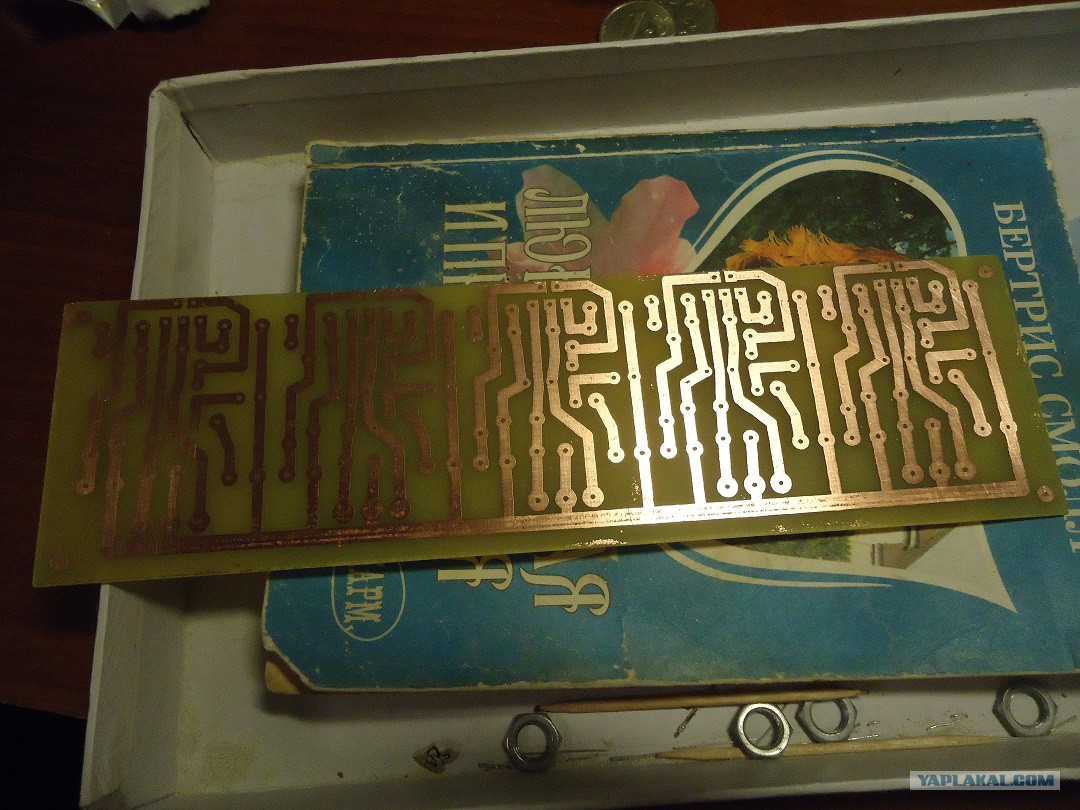

Статус: Offline Шутник Регистрация: 22.06.11 Сообщений: 0	Низ
	[^]

~~ancot~~	14.12.2013 - 17:00 [ показать ] 9

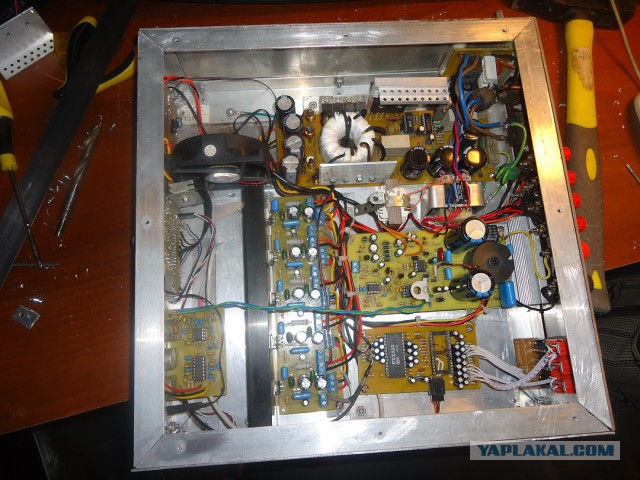

Статус: Offline Шутник Регистрация: 22.06.11 Сообщений: 0	Установил в корпус усилитель и радиаторы. Тут видно пустую панельку по микросхему коммутации каналов, которую я никак не мог найти в городе. Когда нашел, стоила она 240р., а после установки дико грелась и не работала. Купил вторую – история повторилась. В итоге заказал в Москве, вставил и все заработало. Итого 500р. в реку (спасибо китайским подельщикам).
	[^]

~~ancot~~	14.12.2013 - 17:00 [ показать ] 9
Статус: Offline Шутник Регистрация: 22.06.11 Сообщений: 0	Трансформатор БП стал белым, т.к. пришлось мотать дополнительные обмотки для питания добавленных 5 каналов (микрухам нужно +/- 20вольт), а желтая изолента иссякла.
	[^]

~~ancot~~	14.12.2013 - 17:02 [ показать ] 10

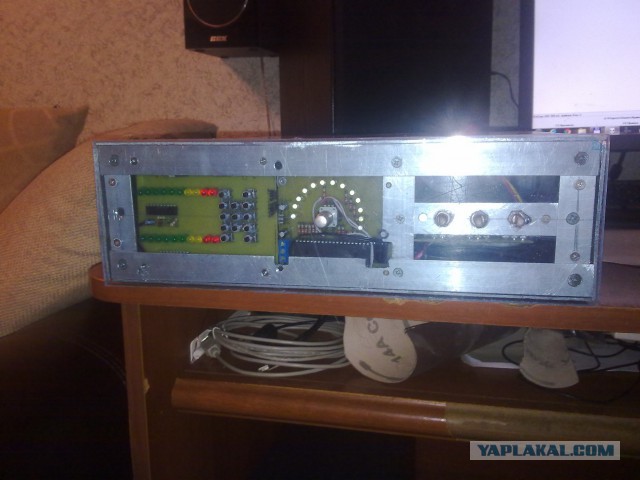

Статус: Offline Шутник Регистрация: 22.06.11 Сообщений: 0	Тут появилась плата индикации уровня выходного сигнала и кнопки управления микроконтроллером на ней же (фото не сохранились). Сюда же, переехали пара деталей от стабилизатора (микрушки КРЕН, понижающие +/-20в до +/-15в). Слева и справа от ручек ФНЧ - светодиод индикации клиппинга саб-канала и двухцветный светодиод включения/выключения (зеленый/красный), соответственно.
	[^]

~~ancot~~	14.12.2013 - 17:03 [ показать ] 8

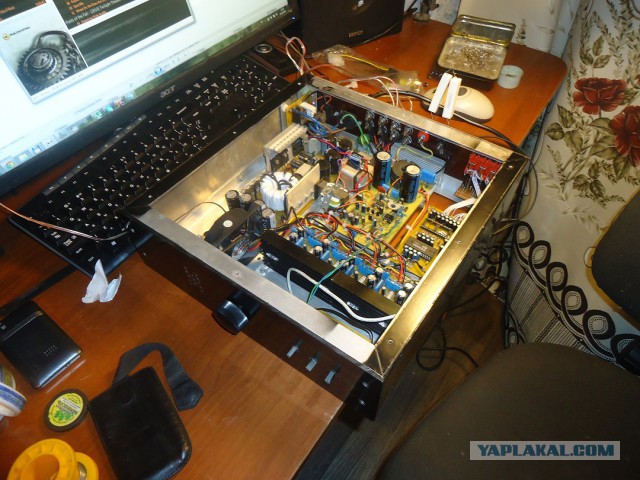

Статус: Offline Шутник Регистрация: 22.06.11 Сообщений: 0	Т.к. более не нужно понижать с 50в до 15в (есть обмотки на 20в), стабилизатор стал более не востребован и был изъят. Добавлен «карлсон». Разведена проводка от усилителей к выходным фишкам на задней стенке. Установлен «радиатор» на диоды питания 5ти каналов.
	[^]

~~ancot~~	14.12.2013 - 17:04 [ показать ] 6
Статус: Offline Шутник Регистрация: 22.06.11 Сообщений: 0	Обшил каркас и вырезал морду. Алюминий был очень мягкий, так что идею шпаклевать его сразу оставил.
	[^]

~~ancot~~	14.12.2013 - 17:04 [ показать ] 9
Статус: Offline Шутник Регистрация: 22.06.11 Сообщений: 0	Тыл. 3 стерео входа + 1 вход для 5.1 (итого 12 разъемов). Выход на саб и пять «подпевал».
	[^]

~~ancot~~	14.12.2013 - 17:05 [ показать ] 8
Статус: Offline Шутник Регистрация: 22.06.11 Сообщений: 0	Покрасил авто-эмалью и затонировал морду глухой китайской тонировкой. Светодиоды пленку замечательно просвечивают.
	[^]

~~ancot~~	14.12.2013 - 17:05 [ показать ] 7
Статус: Offline Шутник Регистрация: 22.06.11 Сообщений: 0	Тут виднее
	[^]

~~ancot~~	14.12.2013 - 17:06 [ показать ] 6
Статус: Offline Шутник Регистрация: 22.06.11 Сообщений: 0	Решил убрать колхоз из двух дополнительных трансформаторов (найдете на пред.фотах, по планкам от детского конструктора))), для чего сообразил отдельную плату. На плате так же разместил простенькую схему управления, состоящую из реле и транзистора. При нажатии регулятора на морде, реле включает/отключает основной БП, с ним и весь усилитель. Фото установленной платы нет, а разбирать лень.
	[^]

~~ancot~~	14.12.2013 - 17:06 [ показать ] 6
Статус: Offline Шутник Регистрация: 22.06.11 Сообщений: 0	Устанавливаем в посадочное место.
	[^]

~~ancot~~	14.12.2013 - 17:06 [ показать ] 7
Статус: Offline Шутник Регистрация: 22.06.11 Сообщений: 0	Тут без крышки. Видимо нагрев щупал.
	[^]

~~ancot~~	14.12.2013 - 17:08 [ показать ] 8

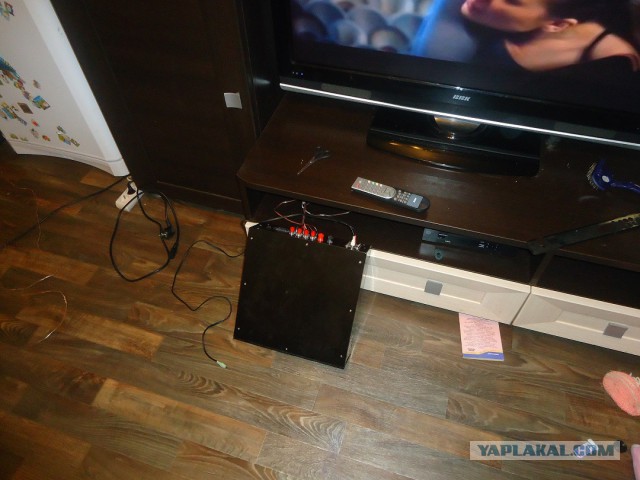

Статус: Offline Шутник Регистрация: 22.06.11 Сообщений: 0	В итоге, подключил к дешевой акустике 5.1 от китайского дом.кинотеатра (производитель тот же, что и на телевизоре. не реклама). Из китайского активного саба, выпотрошил все активное и тупо вывел провод (усилок саба был подпален, не жалко). Качество звука очень порадовало. С увеличением громкости, искажения вносит только дешевая акустика,ну и соседи, стучащие по батарее (шучу). Вот саб и один из фронтов. Сорри за качество.
	[^]

~~ancot~~	14.12.2013 - 17:09 [ показать ] 45
Статус: Offline Шутник Регистрация: 22.06.11 Сообщений: 0	Невероятно дорогое, сложное, но неоценимо полезное устройство, которое сэкономило мне кучу денег и времени.
	[^]

~~ancot~~	14.12.2013 - 17:10 [ показать ] 20
Статус: Offline Шутник Регистрация: 22.06.11 Сообщений: 0	Управляется все с «лентяйки»,так что отрывать задницу приходится только для подстройки уровня саба в общей панораме. На постройку ушло 6 месяцев, по паре-тройке вечеров в неделю. По бюджету - не скажу, т.к. не считал. Мелочевку покупал понемногу, но часто. Куплено много инструментов, даже осциллограф на e-bay заказал. Да и детальки из-за дрогнувшего щупа порой все же взрывались. Теперь будем думать о хорошей акустике. Пожалуй, на этом закончу. Спасибо за внимание. Чао!
	[^]

Nafanyariga	14.12.2013 - 17:10 [ показать ] 51
Статус: Offline Ярила Регистрация: 15.07.10 Сообщений: 1757	Это пиздец какой титанический труд, но блин такой кайф от этого получаешь, сам с пяти лет с паяльником, и сегодня перепаивал контроллер и жду не дождусь когда придут необходимые модули для квадкоптера. Короч беру 100 литровую бочку краски и начинаю зеленить .
	[^]
