Приветствую уважаемых Яповцев. Читателем сайта являюсь давно, а вот написать решил впервые. Пинать или нет дело ваше, но попрошу пост не ломать. Будет 19 фото и 1 видео.
Фотографировал не все, поэтому некоторые фото из инета.
Итак. По случаю ремонта захотелось мне сделать светодиодное освещение в зале. Но ни модную сейчас нишевую подсветочку, а именно основное освешение. Прикинул что для этого потребуется. А потребуется следующее:

1. Светодиодная RGB лента.
2. Источник питания.
3. Усилитель.
4. Контроллер.
5. 4-х жильный провод.
6. Алюминиевых профиль.
7. Пара рук, а лучше все четыре.

Дальше отправился в известный китайский магазин и купил:

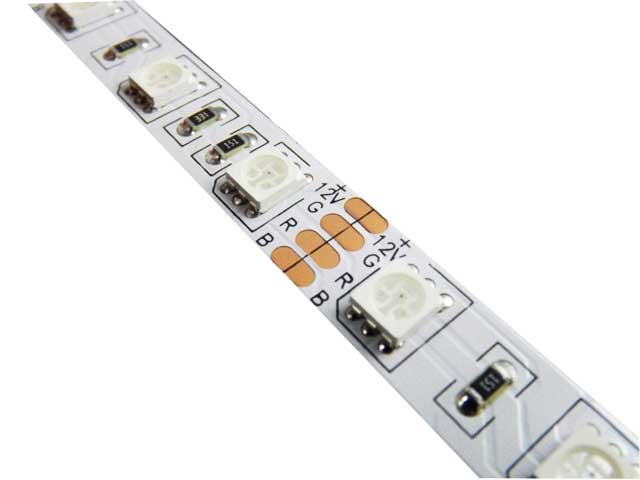

Ленту 4 бабины по 5м. Вот такую:

Рассчитал мощность блока питания. С учетом запаса получилось 360Вт. И необходимый ток усилителя, получилось 10А на канал (усилитель трехканальный, по каналу на каждый цвет).
Правда, как потом оказалось, фактическое потребление ленты меньше заявленного раза в 2, и по питанию получился нефиговый запас. Но хуже от этого не будет точно.

Лента крупнее.

Блок питания 360Вт.

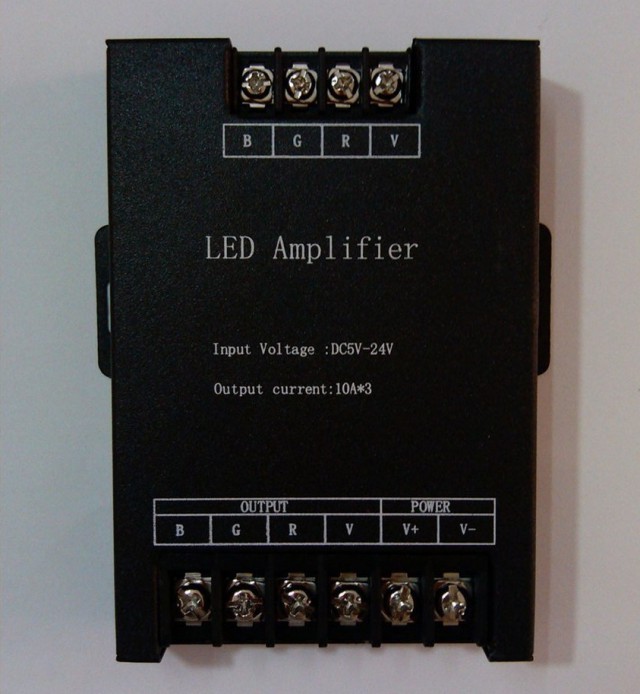

Усилитель RGB.

Контроллер с пультом. Занятная штука.

Бухту провода 30м. Дальше напишу зачем так много.

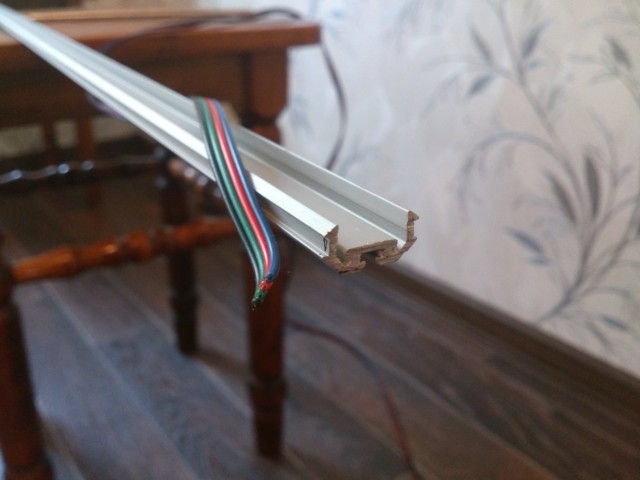

Профиль заказывал в Киеве. Взял самый простой + линзу. А большего мне и не надо было. 9 штук по 2м.

Через месяц доехали все подарочки от братьев китайцев, и мы начали. Помогала мне супруга в этом непростом деле.

Комната до, размеры 5.5 на 3м.

Это сообщение отредактировал razzil - 23.11.2013 - 17:56

Дабы не портить эстетику я решил питание и управление разместить в смежной комнате вывев провода через специально сделанную дырку в стене.
Лента замкнута в кольцо длинной около 17м, а так как токопроводящие дорожки на ленте тоненькие, то запитать все кольцо в одном месте нельзя — в дальнем конце будет светиться тускло, а в начале может выгореть. Нужно запитывать ленту в 4-х точках на равном расстоянии друг от друга. Режем провод на нужные куски и заводи через дыру в стене в соседнюю комнату, где будет блок питания.

Начинаем крепить профиль между потолком и стеной, заодно пряча под ним провод. Крепим просто на дюбеля.

Также в местах подпайки провода к ленте делаем отверстия для вывода провода. Дальше это будет видно. Вот так не спеша монтируем профиль по всему периметру.

Лента уже имеет клеевую подложку, но местами через нее проступают контактные площадки, поэтому стремно клеить просто на профиль. Подклеиваем полоски двустороннего скотча.
Вклеенная лента:

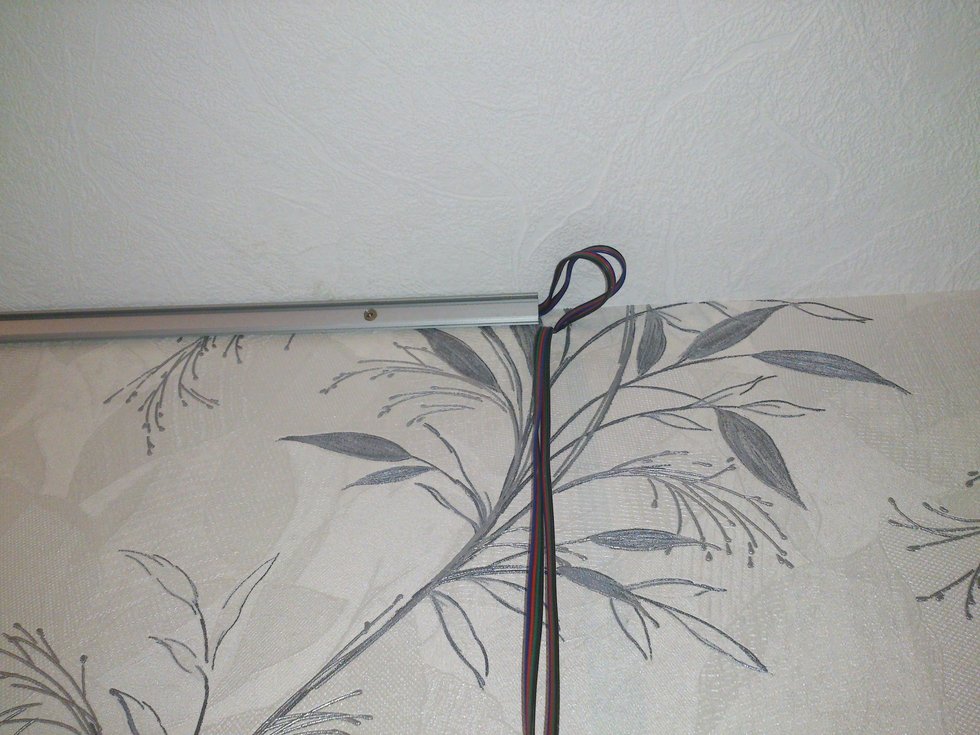

Выход провода из профиля:

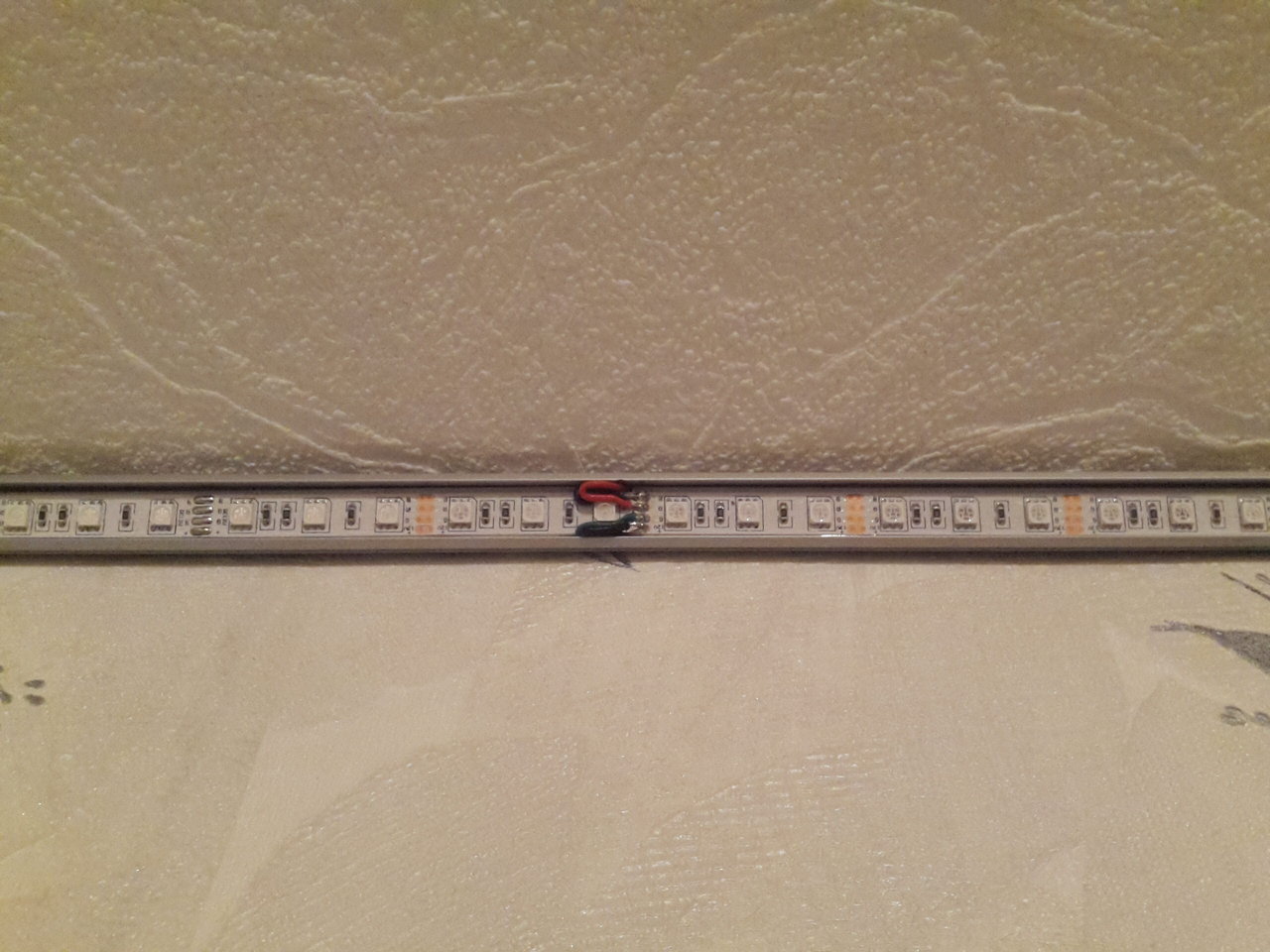

Когда ленту вклеили и соединили в углах, подпаиваем к ней провода:

Ну и точка G всего безобразия — стык профилей и проводов и торчащий ИК приемник контроллера. Временно.

На этом работы в зале практически закончены, остается только прилепить линзу на профиль.
Вот она кстати, ни как не хотела в фокус попадать.

Для размещения всего электронного барахла был приобретен вот такой ящичек,
как оказалось припаскуднейшего качества изготовления.

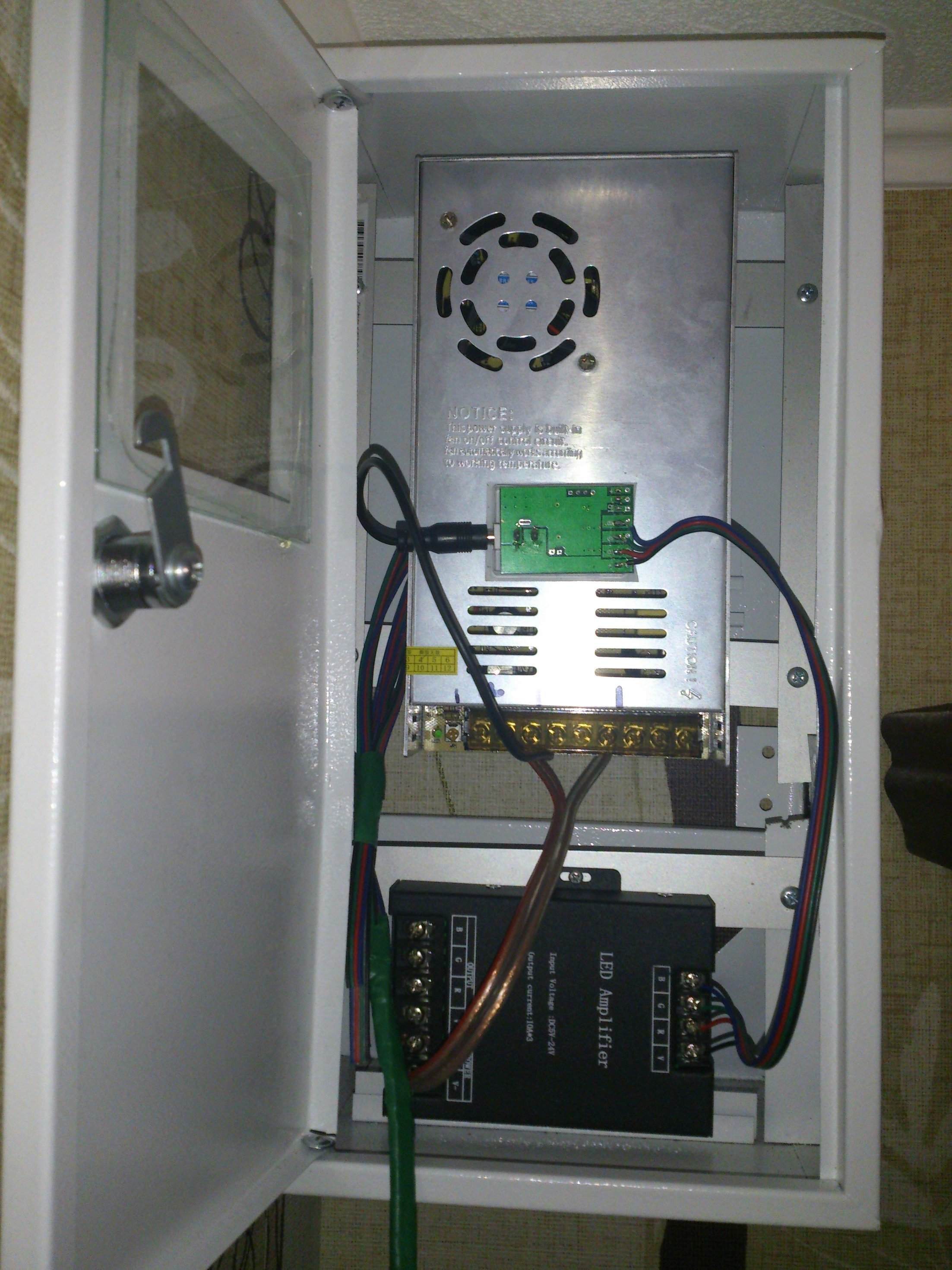

Запасаемся алюминиевыми уголками и начинаем запихивать все внутрь ящика:

Водружаем ящик на место и заводим провода в него, подключаем контроллер, приемник которого, как мы видели, торчит в соседней комнате:

Добавлено в 18:15
В ящик заведено 220 от выключателя в зале, таким образом мы все включаем и выключаем как обычно. При отключении питания контроллер запоминает последний режим.
И теперь видео работы. Лицам страдающим эпилепсией смотреть не рекомендуется.

На видео видно какие интересные режимы есть у контроллера, новогодняя гирлянда больше не нужна. Можно настроить любой оттенок и яркость света.
По деньгам обошлось все примерно в 300$.
120$ - профиль, еще столько же вся электроника. Остальное — ящик, и всякие мелкие стройматериалы.
Есть не совсем приятный момент — в блоке питания есть кулер, который оказался не из тихих. Благо включается он достаточно редко.
На этом все, если возникнут вопросы — обязательно отвечу.

Это сообщение отредактировал razzil - 23.11.2013 - 18:14
