Иногда буки умирают ни за что... Просто потому, что ктото решил их разобрать. Зачем решили разбирать Lenovo Yoga 13 ? Сдох бп, но проверить блок питания - это не интересно видимо, решили что виноват бук... И разобрали... Вначале было дикое желание отдать без ремонта, но всё же я себя пересилил...
В итоге разборки оторвали разъём. Тот, в который включается кнопка включения, кнопки громкости и другие няшки находящиеся в левом углу бука. Вырвали с платы, с дорожками. Но что самое плохое - переходные отверстия в слоях платы были в большинтве расположенны прямо под ножками разъёма. А так как они очень мелкие в этом буке (да там всё мелкое) - частично их повредили.
Фото после первичной раскопки, искал возможно ли вообще подпаяться
Работа мелкая и нервная. Некоторые отверстия полностью рассыпались, на прошлой фото видно что пришлось снимать часть двух слоёв чтобы добраться до дорожки для подпайки.

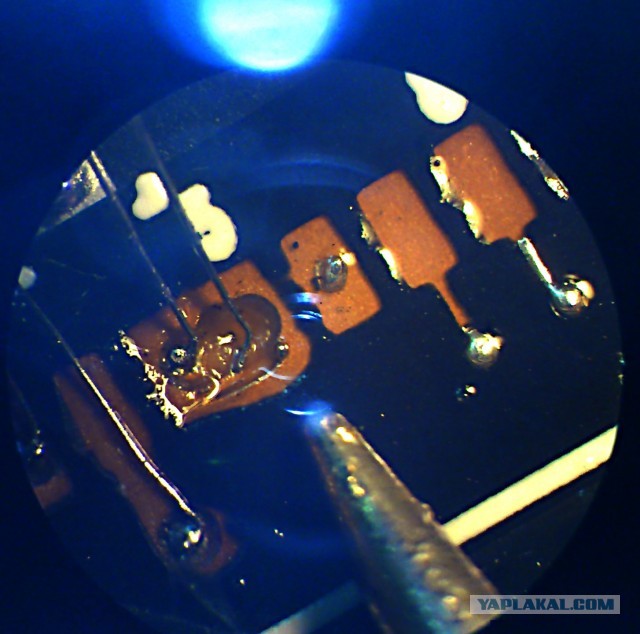

В процессе подпаивания это выглядит так: (Самое противное, что одно неверное движение - и провод с куском дорожки вырывает, медь у платы очень тонкая, приходится работать очень аккуратно)
После огромного количества пота, мата и других сопутствующих вещей пайка проводов законченна. Но на них невозможно припаять разъём назад так как очень легко оторвать проводки или замкнуть их. Решил залить УФ маской для плат.
Ну и в конце, как итог - если не знаете как разобрать бук, не трогайте, не мешайте аппарату работать , увы починить можно не всё...
К сожалению не всё фоткал, так как перестраивать глаза от микроскопа до реального мира не так просто :D Так что последний кадр, где тоже самое, но залитое маской не ждите, там я уже так устал, что не до фоток было.
Это сообщение отредактировал FlashBack123 - 22 авг 2013 в 13:37
Я бы юзверю этим ноутбуком по кумпалу йобнул ... Но за прямые, не трясущиеся руки - зелень. Может стоило стать хирургом ?
Это сообщение отредактировал Freedom2parrots - 22 авг 2013 в 13:36
Ох помню тоже страдал таким делом с мобильниками. И шлейфы восстанавливать приходилось и так же во втором слое подпаиваться к переходным... Работа сложная, но лично я после такой работы аж раздувался от гордости! Шея болит, спина болит, но ходишь, блеать, гордый. Правда у меня не всегда так аккуратно получалось, как у ТС. Адназначно зелень в карму за профессионализм.
Это сообщение отредактировал Torgrim - 22 авг 2013 в 13:36
у меня тут на работе дедушка сидит рядом показал ему вашу тему, он поулыбался и сказал молодец, а после рассказал как работал на заводе где делали микросхемы к140уд8 и он под микроскопом легко попадал золотыми проволчками тоньше волоса в овтерстия ножек
кстати электронщик класный, также паяет под микроскопом - рука твердая
Это сообщение отредактировал woww - 22 авг 2013 в 13:42
Ох помню тоже страдал таким делом с мобильниками. И шлейфы восстанавливать приходилось и так же во втором слое подпаиваться к переходным... Работа сложная, но лично я после такой работы аж раздувался от гордости! Шея болит, спина болит, но ходишь, блеать, гордый. Адназначно зелень в карму.
А порой и пару проводов под BGA-шный проц... Ибо обрыв где-то в плате, и хрен найдёшь, а выводов на поверхность нет более нигде...
блииин, чувак, это зелень!! как плохо что ты далеко, у меня раьем полетел на мат плате телефона. ни кто не может "волосики" распаять. в него защелкивается разьем шлейфа ...
