У всех есть какая либо мечта. У кого то сделать джип для рыбалки, а у кого-то сделать радиоуправляемый самолёт. У меня же - иметь ЧПУ станок...

26 фото + несколько видео.

Станок ЧПУ из того, что было...

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
FlashBack123
23.06.2013 - 00:28
Статус: Offline


Хохмач

Регистрация: 28.04.12
Сообщений: 724

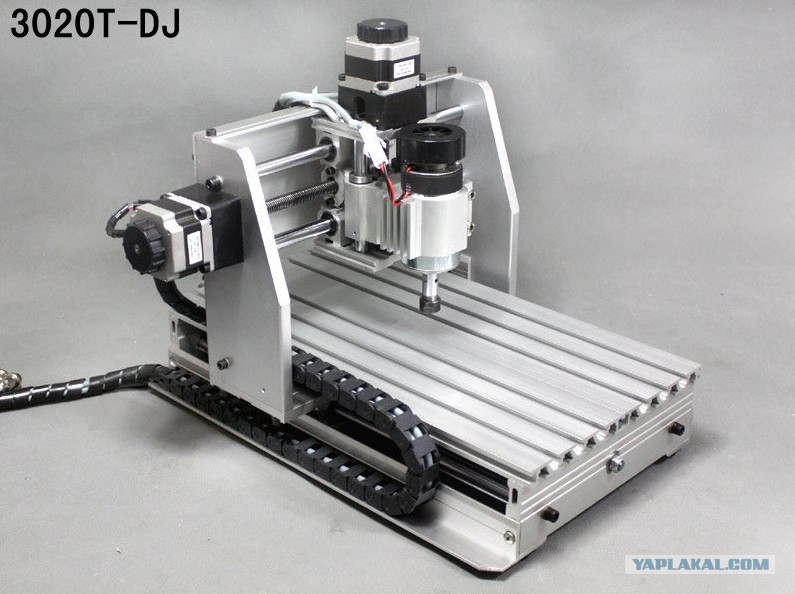

Покопав китайские сайты понял, что купить за 400$ гадость явно не хочется, а то, что более менее устраивало по ТХ стоило от 800+доставка, растаможка и.т.д. - решил сделать сам.

За примерный ориентир был взят китаец. Прикинув одно к другому - понял, что столько алюминия, да ещё и ровного мне не найти, да и обработать будет затруднительно. Выбор пал на фанеру 18мм толщиной. Немного попыхтев и собрав мысли в кучу, воплотил всё это в автокадный чертёж

Станок ЧПУ из того, что было...

[^]
FlashBack123
23.06.2013 - 00:30
Статус: Offline


Хохмач

Регистрация: 28.04.12
Сообщений: 724
Но естественно всё с фанеры не выточить, особенно направляющие и ходовые винты... Помогли опять таки китайцы, у них были заказанны ШВП (шаровинтовые передачи), а так же направляющие 12мм диаметром, блоки с линейными шарикоподшипниками, упорные подшипники, шпиндель с креплением.

Станок ЧПУ из того, что было...

[^]
FlashBack123
23.06.2013 - 00:32
Статус: Offline


Хохмач

Регистрация: 28.04.12
Сообщений: 724
Китайцы - интересный народ. Спрашиваю - а концы как будут обработанны?
- А тебе как надо?
- А как обычно берут?
- Да все по разному...

Вот в такие моменты я впадал в ступор, так как делал ЧПУ первый раз. Инфы в интернете вроде как море, но когда дело доходит до нюансов - то тут полный ужас...

На фото так же присутствует моторчик - ДШИ-200-2. Они и будут таскать весь аппарат. Почему они? Да просто были. И драйверы к ним были, сделанные несколько лет назад (да, я долго зрел)

Это сообщение отредактировал FlashBack123 - 23.06.2013 - 00:33

Станок ЧПУ из того, что было...

[^]
FlashBack123
23.06.2013 - 00:34
Статус: Offline


Хохмач

Регистрация: 28.04.12
Сообщений: 724
Ну вот, есть детали, осталось сделать... На рынке купил фанеры и нарезал.

Станок ЧПУ из того, что было...

[^]
FlashBack123
23.06.2013 - 00:34
Статус: Offline


Хохмач

Регистрация: 28.04.12
Сообщений: 724
Пока что эта куча дров мала похожа на то, что должно получиться. Иногда, смотря на это даже я начинал сомневаться :D

Станок ЧПУ из того, что было...

[^]
FlashBack123
23.06.2013 - 00:36
Статус: Offline


Хохмач

Регистрация: 28.04.12
Сообщений: 724

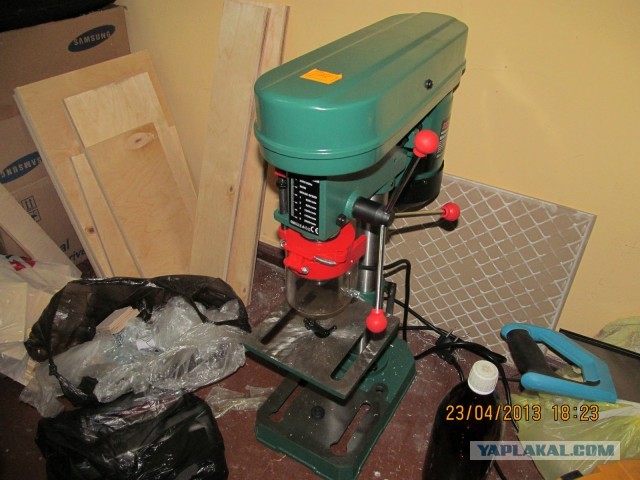

В нарезке и сверловке я не самый пряморукий, поэтому прикинув радиус кривизны рук и свои требования к воображаемому результату - пошёл на рынок и купил себе помошника.

Станок ЧПУ из того, что было...

[^]
FlashBack123
23.06.2013 - 00:37
Статус: Offline


Хохмач

Регистрация: 28.04.12
Сообщений: 724

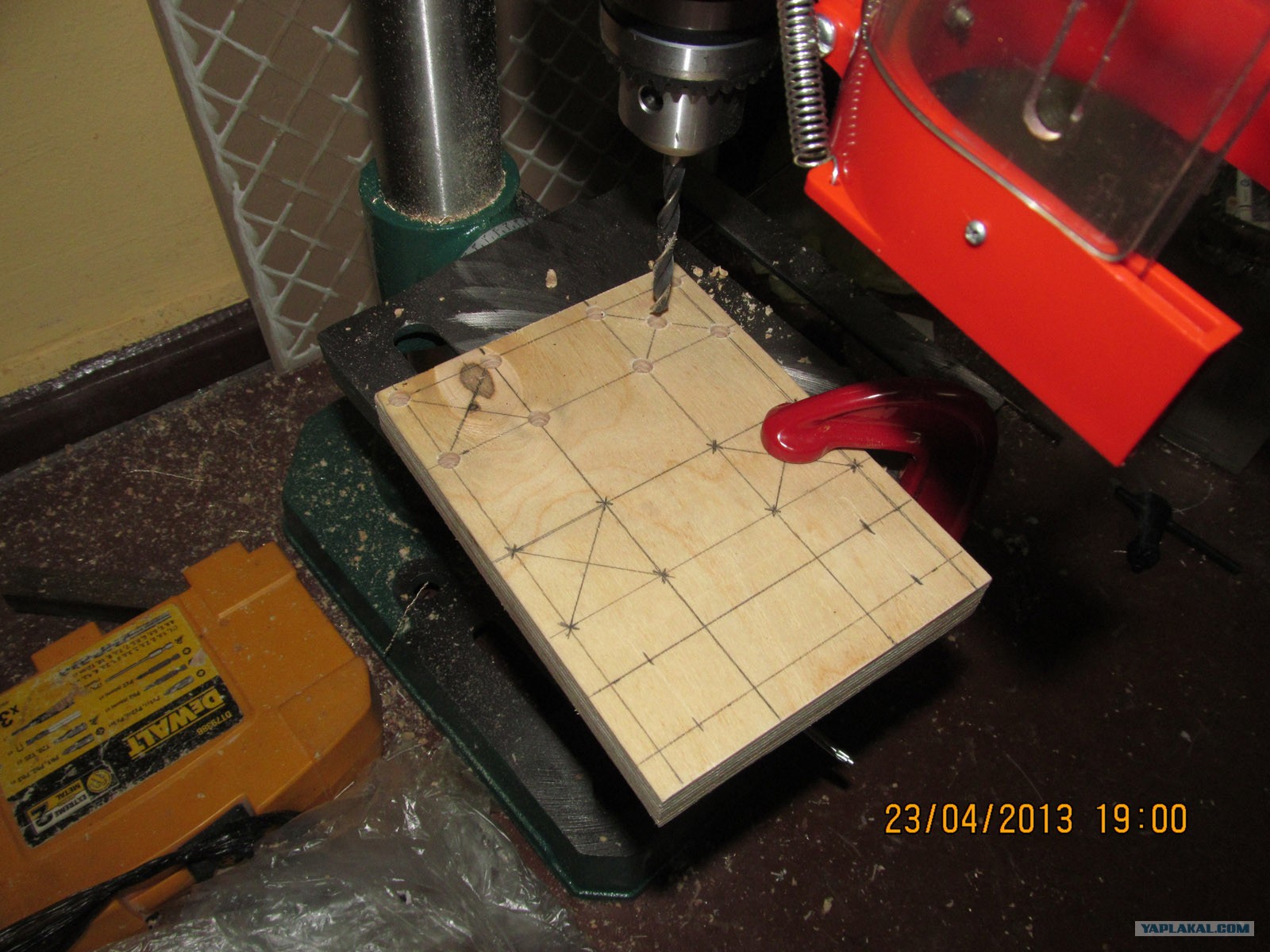

Перенеся чертёж на фанеру, приступил к сверлению

Станок ЧПУ из того, что было...

[^]
FlashBack123
23.06.2013 - 00:38
Статус: Offline


Хохмач

Регистрация: 28.04.12
Сообщений: 724
Первые попытки свинтить Z-ось

Станок ЧПУ из того, что было...

[^]
FlashBack123
23.06.2013 - 00:38
Статус: Offline


Хохмач

Регистрация: 28.04.12
Сообщений: 724
Вид снизу

Станок ЧПУ из того, что было...

[^]
FlashBack123
23.06.2013 - 00:39
Статус: Offline


Хохмач

Регистрация: 28.04.12
Сообщений: 724

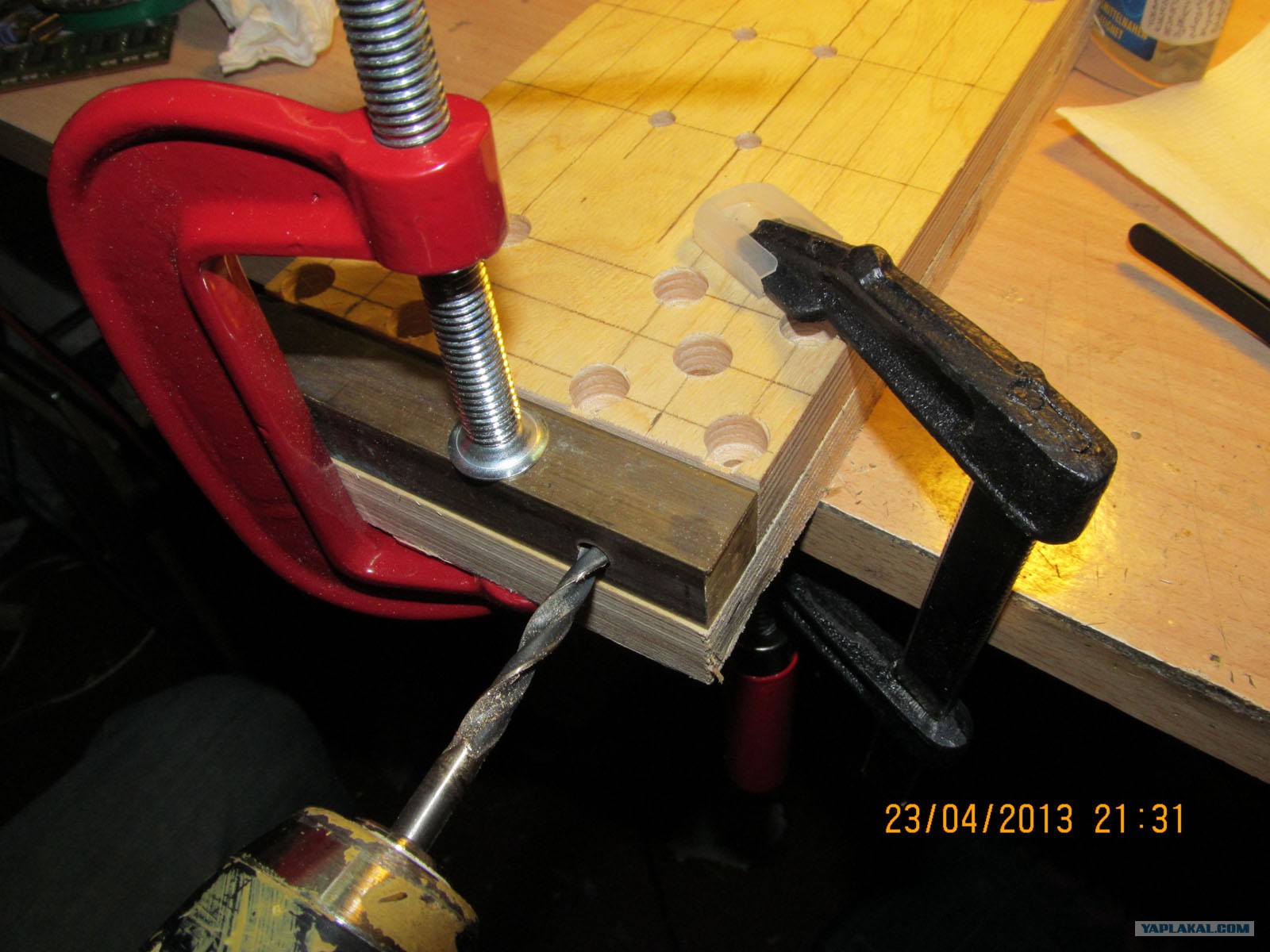

По ходу работ приходилось придумывать методы и инструменты :) Вот так делались дырки в торец (они нужны для мебельных стяжек, фанера всё таки, чем не шкаф ? )

Станок ЧПУ из того, что было...

[^]
FlashBack123
23.06.2013 - 00:41
Статус: Offline


Хохмач

Регистрация: 28.04.12
Сообщений: 724

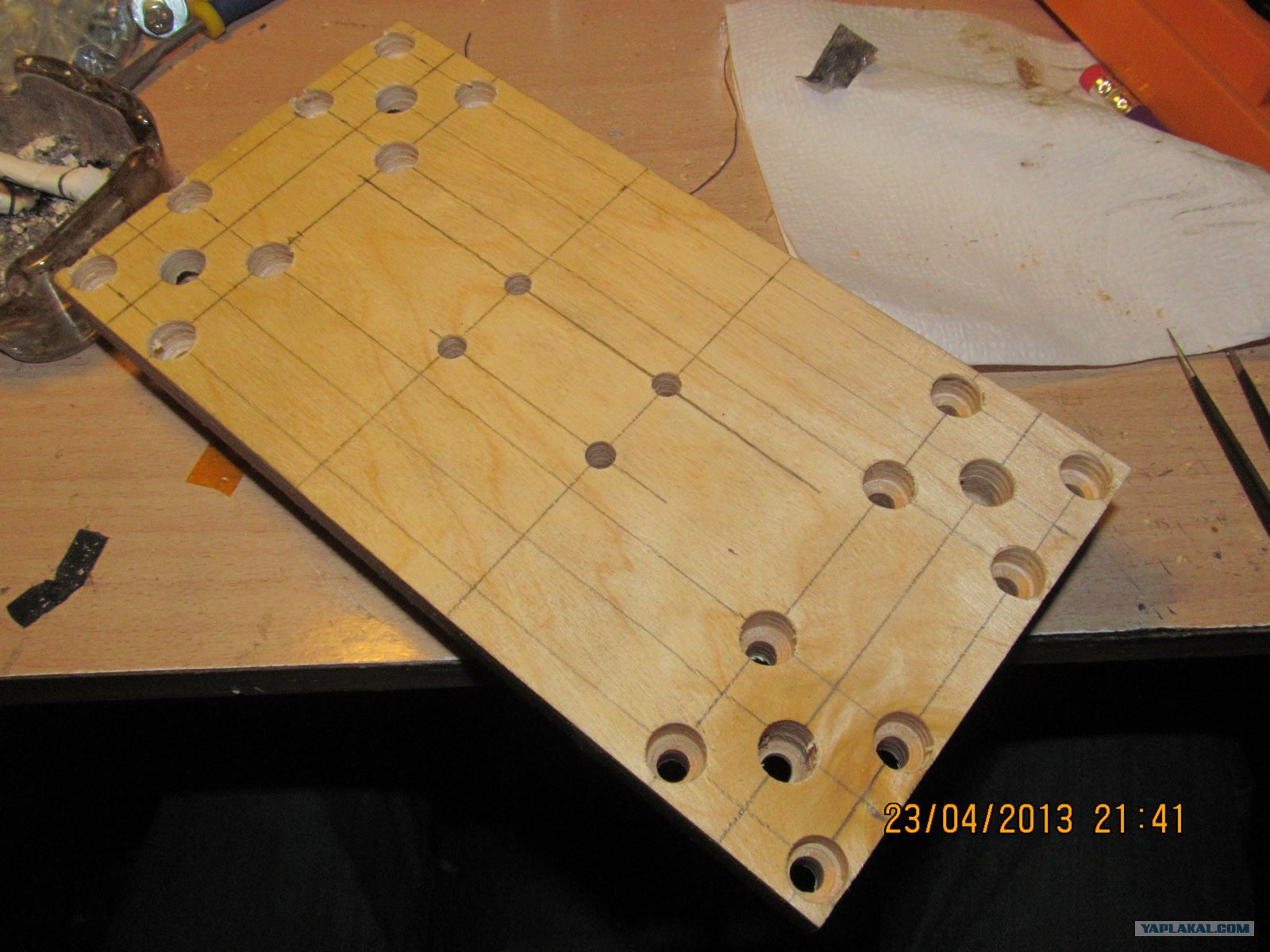

Для зажима крепления шпинделя - тоже мебельные болты с самофиксацией, для них пришлось сверлить немного по хитрому, чтоб не торчали.
Это каретка Z сзади

Это сообщение отредактировал FlashBack123 - 23.06.2013 - 00:42

Станок ЧПУ из того, что было...

[^]
FlashBack123
23.06.2013 - 00:43
Статус: Offline


Хохмач

Регистрация: 28.04.12
Сообщений: 724
А это каретка X. Самая гадкая деталь в аппарате (так как криворукость все же есть, даже со сверлильным станков выставить её точно вертикально оказалось не так просто)

Станок ЧПУ из того, что было...

[^]
FlashBack123
23.06.2013 - 00:44
Статус: Offline


Хохмач

Регистрация: 28.04.12
Сообщений: 724
Красить решил матовой краской в балончиках. (Сорри за качество, просто не всегда был под рукой фотик)





Это сообщение отредактировал FlashBack123 - 23.06.2013 - 00:49

Станок ЧПУ из того, что было...

[^]
FlashBack123
23.06.2013 - 00:50
Статус: Offline


Хохмач

Регистрация: 28.04.12
Сообщений: 724

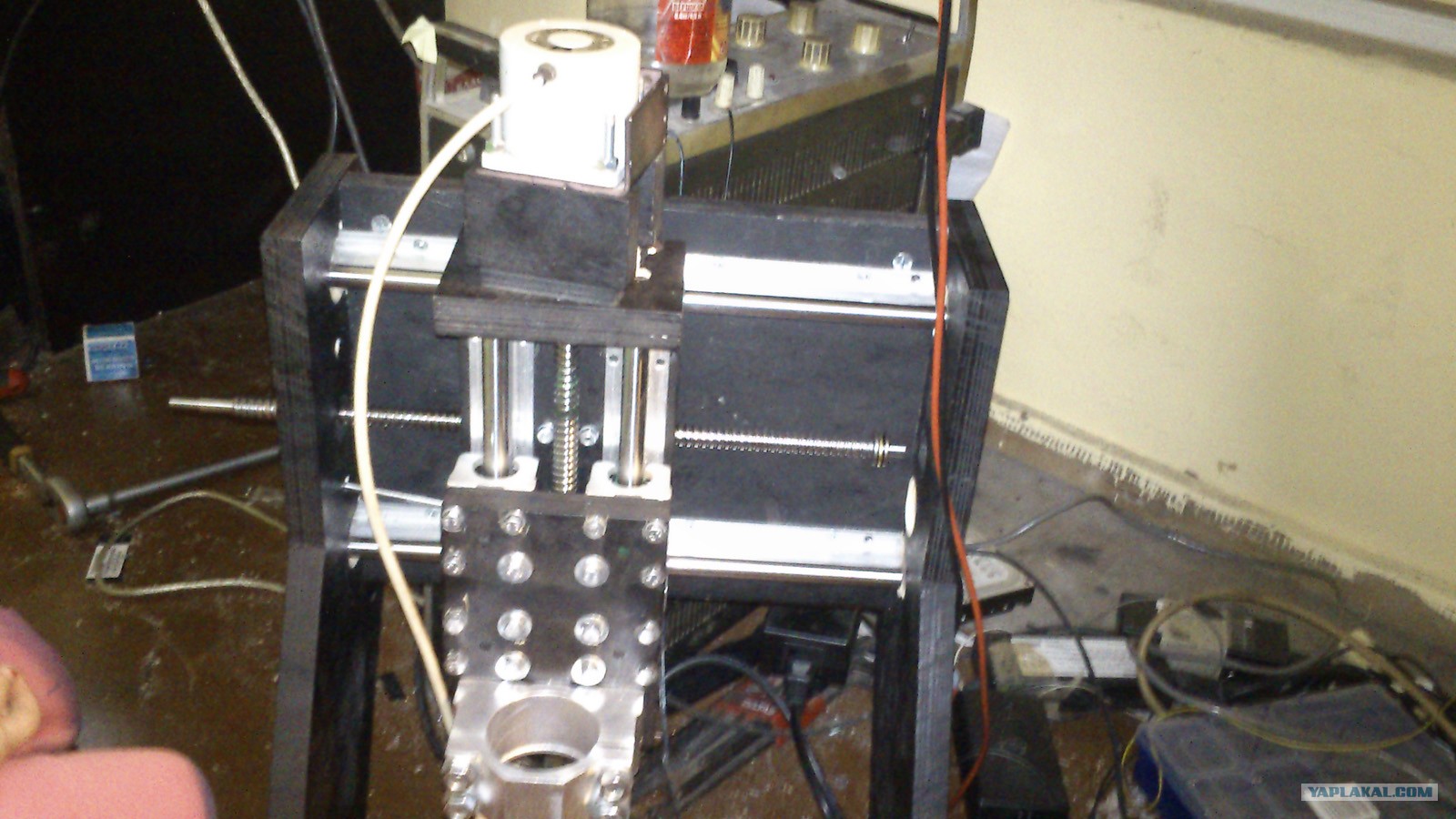

Время от времени этот конструктов выпивыл остатки моей крови и съедал последние нервы, так что процесс сборки выпал из хроники... Первый тест X и Z- осей. (видео)


Это сообщение отредактировал FlashBack123 - 23.06.2013 - 00:50

[^]
FlashBack123
23.06.2013 - 00:52
Статус: Offline


Хохмач

Регистрация: 28.04.12
Сообщений: 724
Но руками - это не интересно... Захотелось оживить. Помучавшись с проводами, болтами и другими гадостями - получилось!



Это сообщение отредактировал FlashBack123 - 23.06.2013 - 00:52

[^]
FlashBack123
23.06.2013 - 00:53
Статус: Offline


Хохмач

Регистрация: 28.04.12
Сообщений: 724

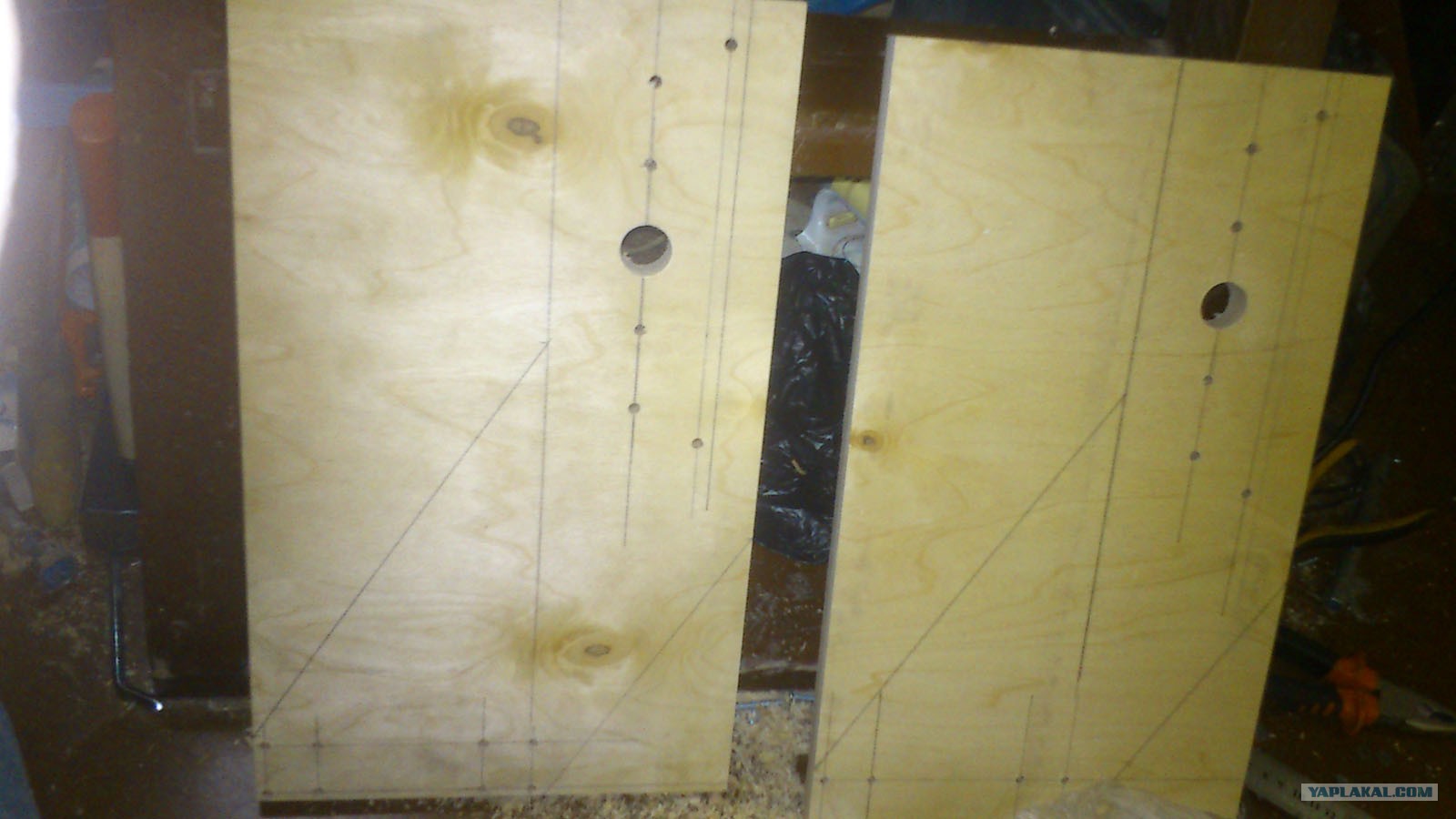

Но это лишь малая часть... Работы ещё много. Отлипнув наконец от созерцания циклического движения каретки, пошёл расчертивать боковины портала

Станок ЧПУ из того, что было...

[^]
FlashBack123
23.06.2013 - 00:54
Статус: Offline


Хохмач

Регистрация: 28.04.12
Сообщений: 724
Боковины допиливались вручную, отняли кучу сил, поэтому кусок снова выпал. Вот вид боковинок привинченных к опоре X-оси.

Станок ЧПУ из того, что было...

[^]
FlashBack123
23.06.2013 - 00:56
Статус: Offline


Хохмач

Регистрация: 28.04.12
Сообщений: 724
Некоторые детали приходилось сверлить фиг знает откуда, вот как то так сверлились продольные детали, на которые должны были быть привинченны Y направляющие. Находятся они по бокам рабочего стола.

Станок ЧПУ из того, что было...

[^]
FlashBack123
23.06.2013 - 00:58
Статус: Offline


Хохмач

Регистрация: 28.04.12
Сообщений: 724
Вспоминая процесс сборки трудно воздержаться от использования ненормативной лексики... Ну нижняя часть в принципе коробка с рельсами, всё тоже самое что X, или очень похоже...

Станок ЧПУ из того, что было...

[^]
FlashBack123
23.06.2013 - 01:01
Статус: Offline


Хохмач

Регистрация: 28.04.12
Сообщений: 724
Вроде всё есть, моторы стоят, направляющие тоже. Так же на фото видно квадратики, на 4-ёх болтах - это упоры для подшипников, удерживающих ходовой винт.
Но чегото не хватает, не на чем фиксировать обрабатываемые детали.

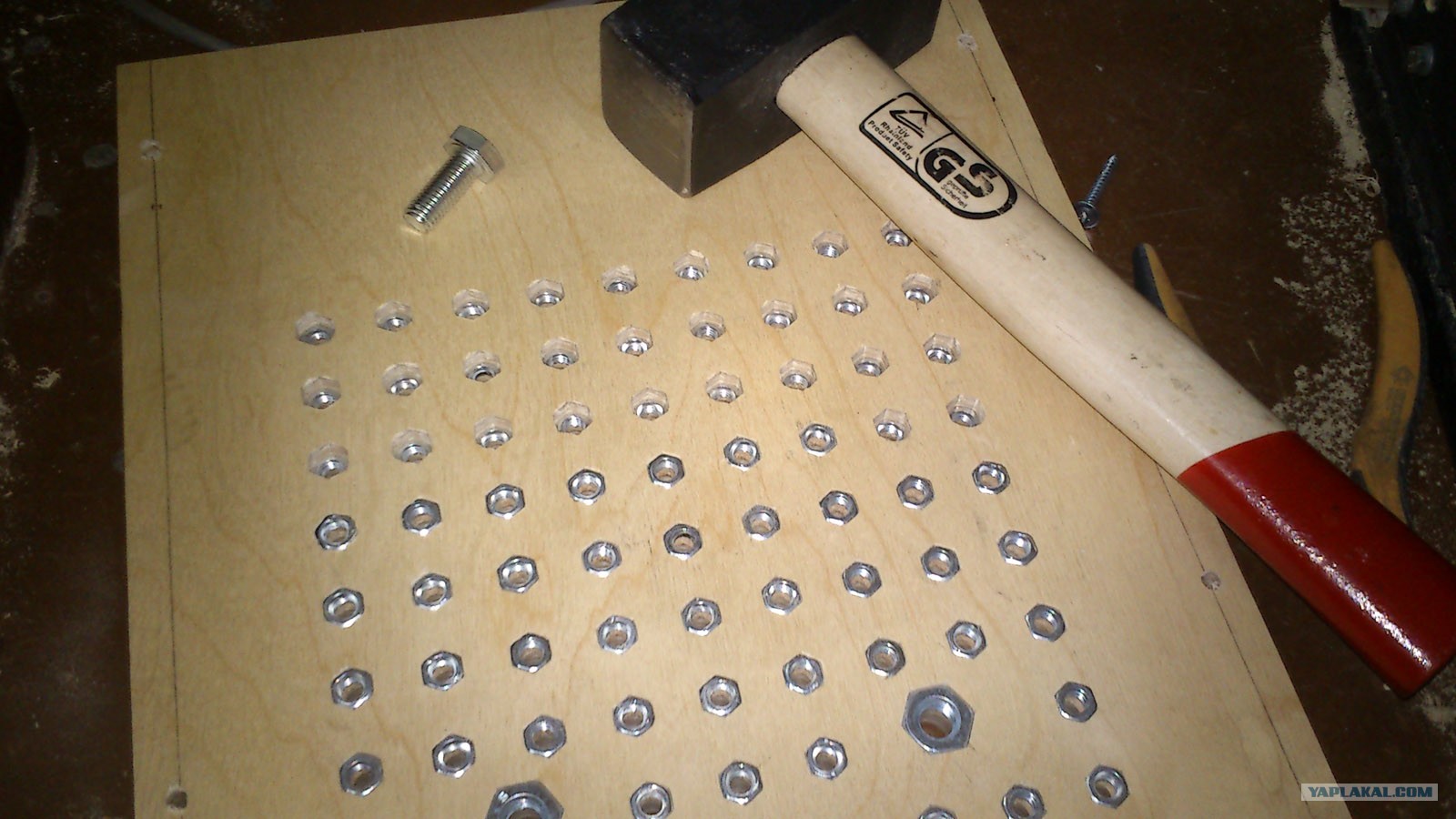

Что делать? Пилить... По привычке из фанеры. Жаль не нашёл видео, где станок сам себе пилит рабочий стол, есть фото доработки. Дада, обычные гайки! И естественно устанавливаются молотком :D


Это сообщение отредактировал FlashBack123 - 23.06.2013 - 01:03

Станок ЧПУ из того, что было...

[^]
FlashBack123
23.06.2013 - 01:03
Статус: Offline


Хохмач

Регистрация: 28.04.12
Сообщений: 724

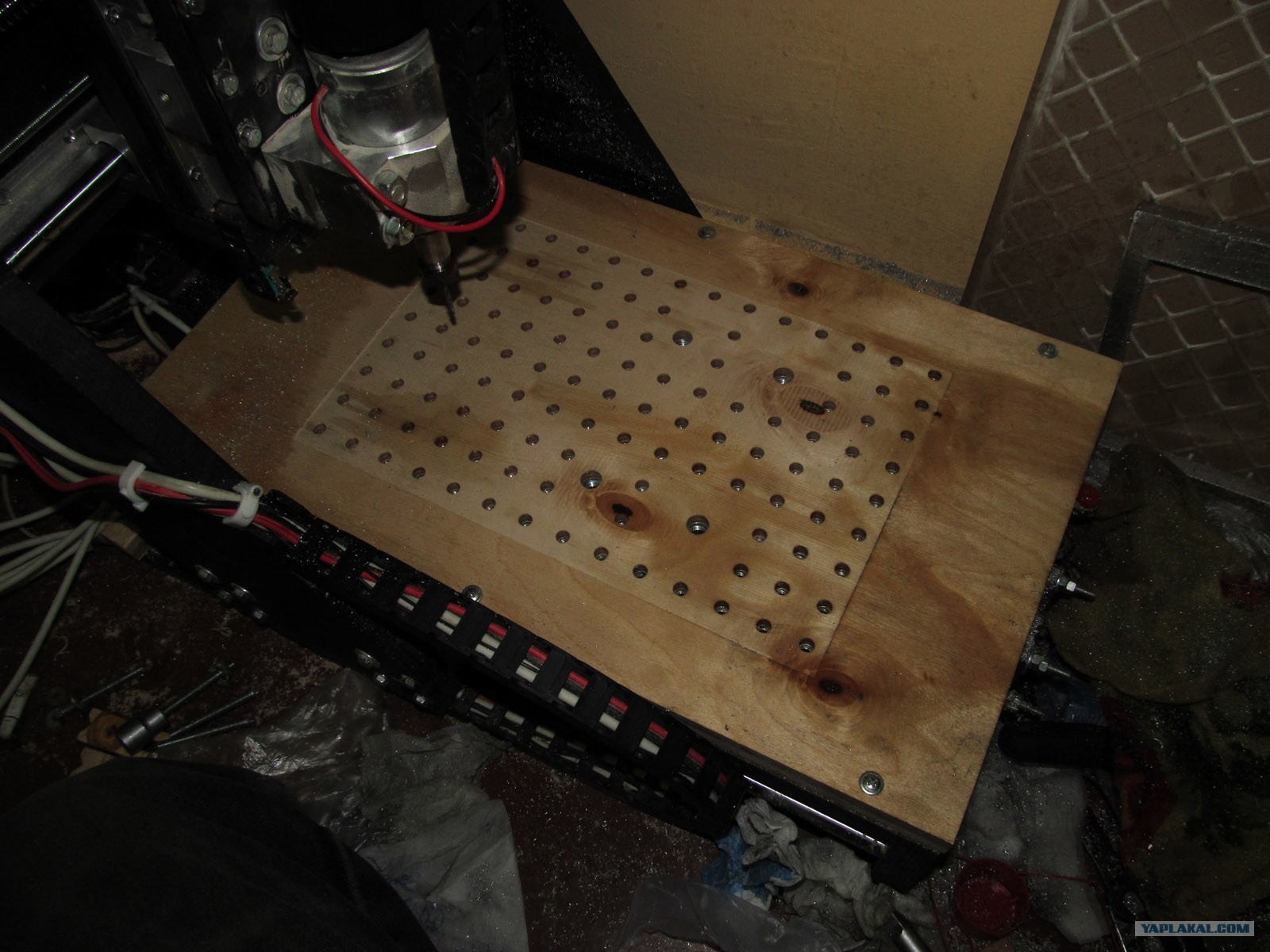

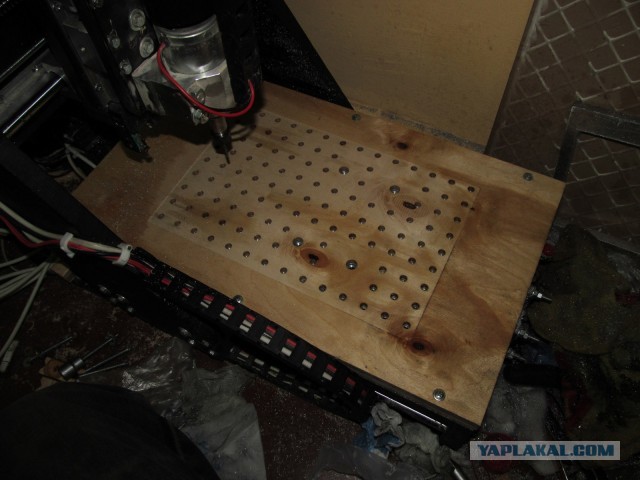

Ну вот более менее - всё в сборе, стол привинчен к станку.



Это сообщение отредактировал FlashBack123 - 23.06.2013 - 01:05

Станок ЧПУ из того, что было...

[^]
FlashBack123
23.06.2013 - 01:06
Статус: Offline


Хохмач

Регистрация: 28.04.12
Сообщений: 724
Для проводов были купленны цепи (опять таки китайцы помогли :)
Да, 4 больших гайки в столе - для плоских тисков, нв всякий случай

Станок ЧПУ из того, что было...

[^]
FlashBack123
23.06.2013 - 01:08
Статус: Offline


Хохмач

Регистрация: 28.04.12
Сообщений: 724

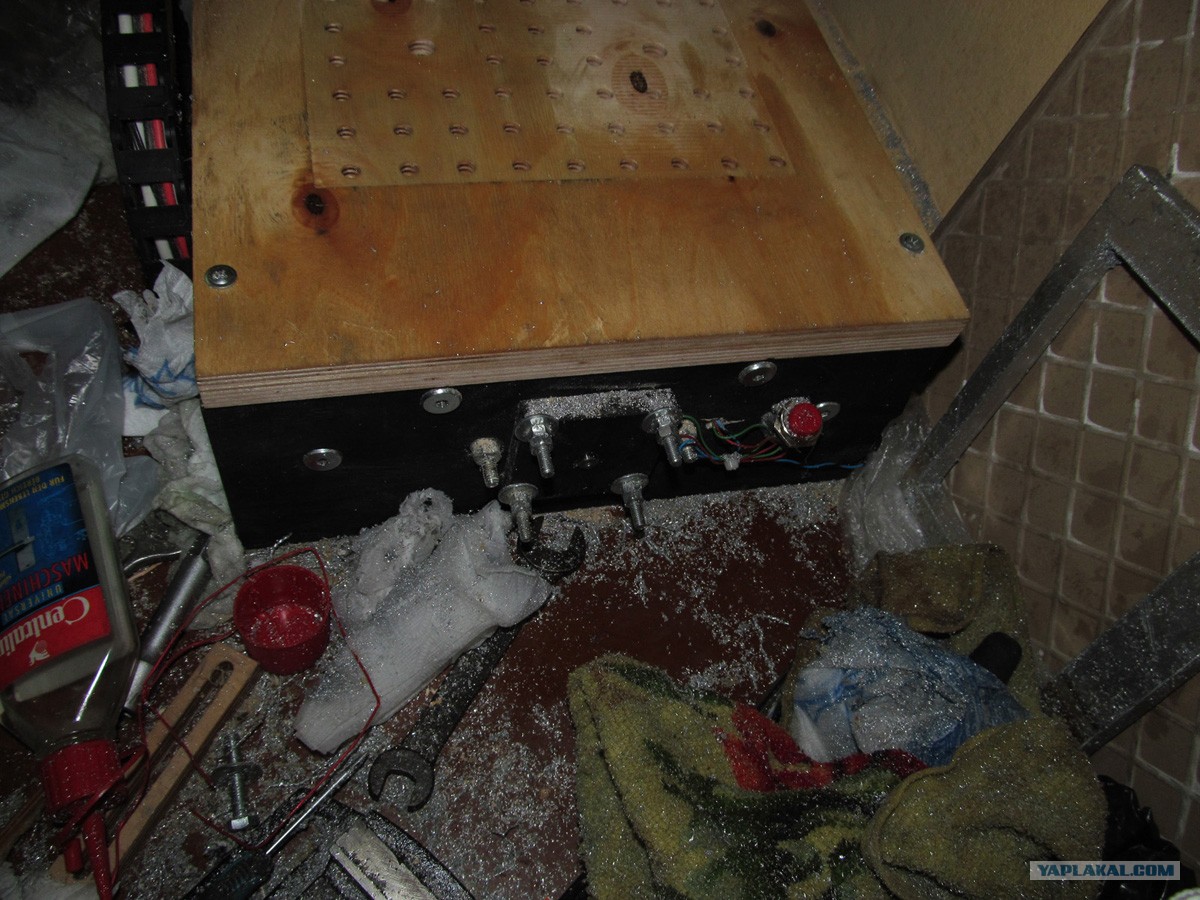

Вот тот самый упорный квадрат и очень важная деталь - красная кнопка!
Используется экстренных случаях для остановки станка.

Станок ЧПУ из того, что было...

[^]
FlashBack123
23.06.2013 - 01:09
Статус: Offline


Хохмач

Регистрация: 28.04.12
Сообщений: 724

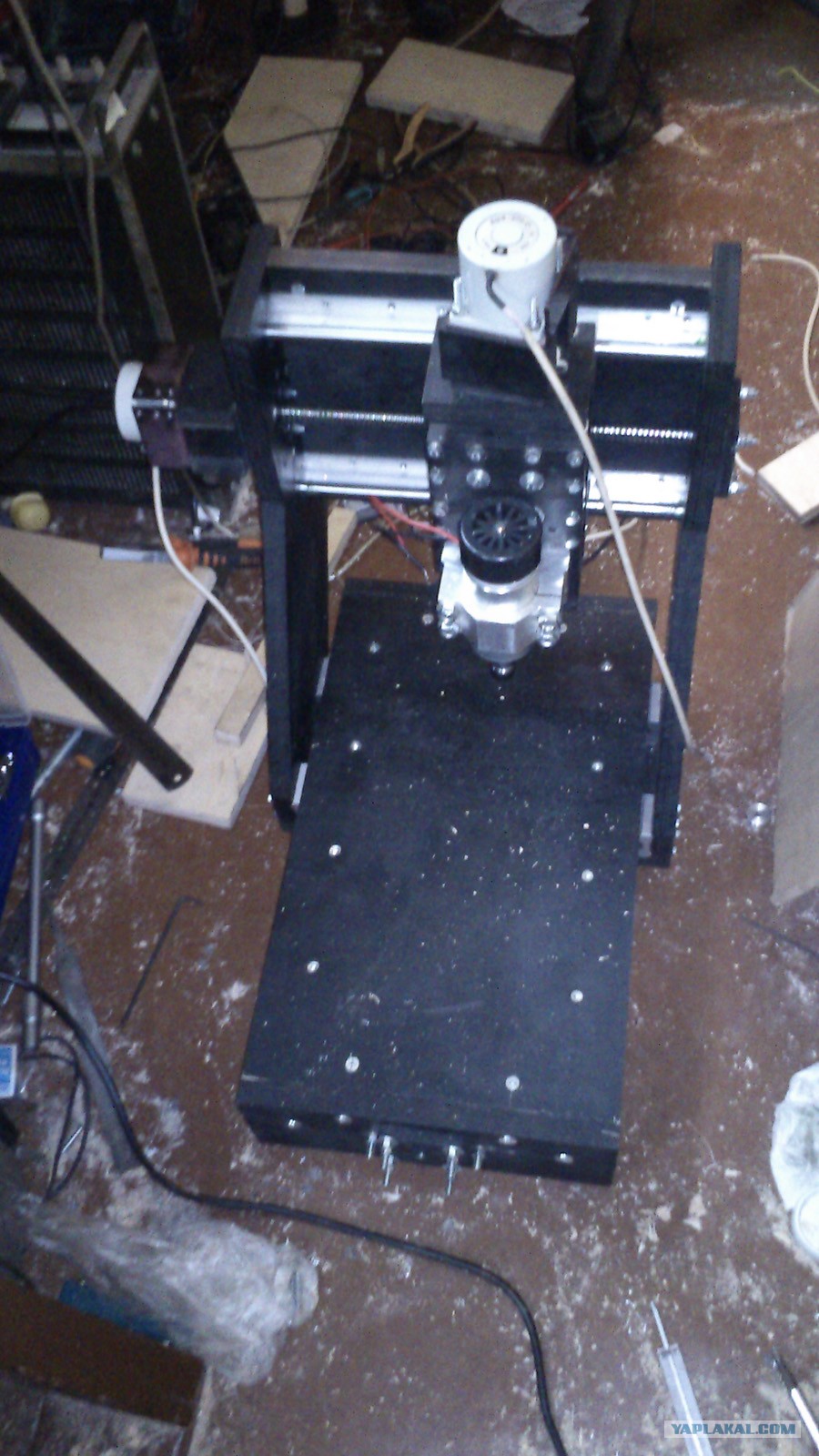

Ну и вид сзади

Станок ЧПУ из того, что было...

[^]
