На ЯП встретил интересную вещь.
Суть проста хозяин кота решил зделать точилку для когтей кота дешево и сердито. Взял кусок пластиковой трубы обернул веревкой закрепил на основании и готово (кому интересны детали см по ссылке)
В целом от меня уважуха за пряые руки и креативность. Вообщем меня эта статья вдохновила выложить процесс изготовления какой-то полезной веши но немного более сложной технически.
Будет две части (если первая окажется интересной обществености)

27 фото + текст

Было принято решение осветить такую достойную настоящих Музчин тему как шашлыки а именно постройка мангала (я не професионал просто знаю с какой стороны браться за "болгарку")
Итак поехали:
Во первых сразу нужно решить что вы хотите получить:
-мангал на один раз (достаточно шести кирпичей и ровной поверхности)
-раскладной мангал (легче купить)
-функциональный мангал (серезный, красивый, универсальный комбайн)
-стационарный (проффесиональный)
-дизайнерскую вещь (в виде паравоза, ковка, изразцы, природный камень и другие красивые вещи и даже дешовые понты)
Вариантов в действительности огромное множество.
Я остановился на гибриде из в первую очередь функциональности и дизайнерских решений а именно ноток старины.

Как сказано много лет назад "СНАЧАЛО БЫЛО СЛОВО" так и у меня сначала была идея.

Идея зделать мангал на ножках от старой швейной машинки.

Эту пару ножек в "работу" я не взял она дожидается другого проекта (пока секрет какого)
За основу были взяты немного попроще:

фото 2

Кстати в этих на одной стороне есть колесики что очень радует т.к. мангал будет перевозимый но не легкий (надеюсь до 20 кг.)
Не буду утомлять и расказывать как кроился и сваривался короб для углей если станет интересно выложу дополнительные фото и коменты.

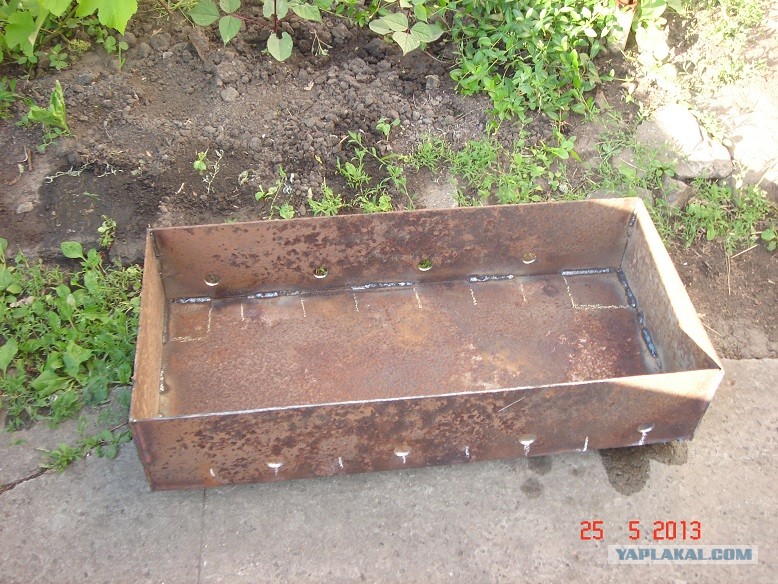

Смотрим промежуточный результат:

короб фото 2

и на счет качества сварки

После данных фото некоторые справедливо заметят "легко сказать нужен инструмент, метал и т.д и т.п" Абсолютно с ними согласен. Но замечу почти весь материал лежал без дела со времен позднего "совка". В конце приведу калькуляцию моих расходов и вариант с покупными материалами.

Немного о инструментах.
Конечно не обошлось без болгарки у меня их две т.к. листы нужно было резать во всех направлениях а толщина короба 4-5мм применялась большая.

Круги покупаю "Cronenflex" так-как другие которые пробовал по ощущениям зделаны из песка и птичьего помета (быстро изнашиваються, вибрируют, при малейшем закусе разлетаються) Так что не ради рекламы а только как бесплатный совет не экономьте на расходниках это себя окупит.

Второй необходимый инструмент сварочный апарат
Вот этот ветеран зделал основную работу

Можете выразить свое "Фи" за то что сломал, но человек называющий это вкуснейшее блюдо "шашлыкИ" нормальныый ШАШЛЫК не сделает. И мангал.
Потому как ШАШЛЫК - это философия ЕДЫ.
А вот шашлыкИ - неведомая хуйня!
Кто в теме - поймет.

МЕХАНИЗМ

Подозрение на: флуд  Статья #2 дезинформационного кодекса  Выполненное действие: пользователь предупрежден  Погрешность принятого решения: 28%

Это сообщение отредактировал system - 5.06.2013 - 19:04

После в игру вступил малыш (это он только с виду такой хлипкий в реале класная, мощьная штука ) к "мелкому" только начал привыкать и пока немного жалею его.

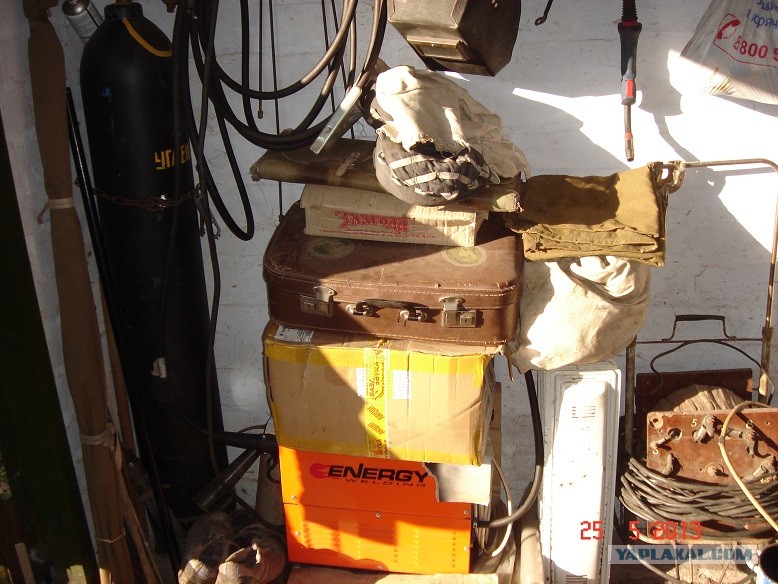

Кстати немного отвлекаясь скажу про сварку: полуавтоматом углекислоткой варить такой толстый метал не рекомендую (хотя при определенной сноровке это возможно) Возможность была- в левом углу на фото из под горы хлама виден апарат а рядом балон углекислоты но он так не проварит во всяком случаи в моих руках

Все остальное вторично. Конечно необходим измирительный инструмент (рулетка, штангенциркуль, линейка, угольник и т.д.)

Очень класно когда есть у кого одолжить специнструмент например отверстия для поддува я бы высверливал тонким сверлом и доводил напильником наверно неделю потом-бы психанул и прожег сваркой Хорошо что решил позвонить брату (професионально занимаеться установкой электросистем на карьерной технике) и спросить как это правильно сделать. Он сказал: "бери пиво и заходи я дам тебе волшебную вещь"
Это конечно не палочка Гарри Потера но все-же

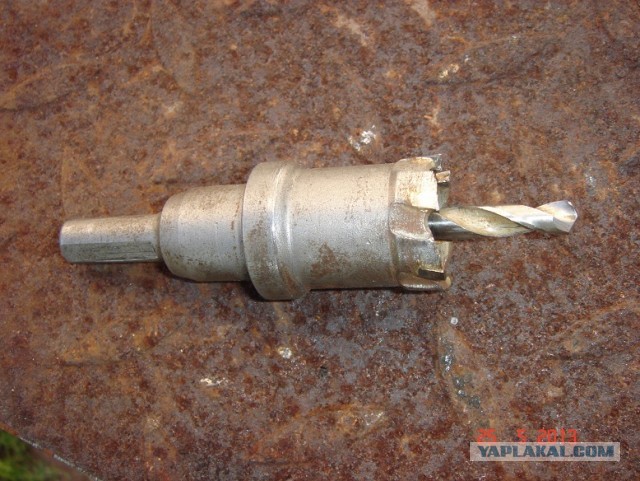

Фото фрезы 2 рядо кружочек это то что она вырезает

Обалдеть 20 мин = 8отв*4мм стали обычной электродрелью НЕ НАПРЯГАЯСЬ.
Конечно на раз покупать такую штуку сомнительно но с другой стороны она стоит 6 дол. США а куча поломаных сверел или нарушение эстетики изделия и в результате испорченое настроение мне кажеться дороже. Кстати эта коронка режет до 16мм стали и после моих испытаний вооооооообще не затупилась (на заметку взломщикам сейфов "медвежатникам")

Также в виду желания чтобы мангал был мобильным или хотябы автомобильно возимым к месту пожирания шашлыка и выпивания пива пришлось сделать его частично разборным ( на фото в вареные болты для ножек)

Первая подгонка

На фото видна нижняя стяжная шпилька на резьбовом соединении и гайку бабочка для откручивания руками (честно не знаю откуда она взялась в гараже но валялась там долго). В последствии хочу все соединения оснастить подобными чтобы на природе не оказалось что забыли (протеряли) рожковой ключ. (первая сборка)

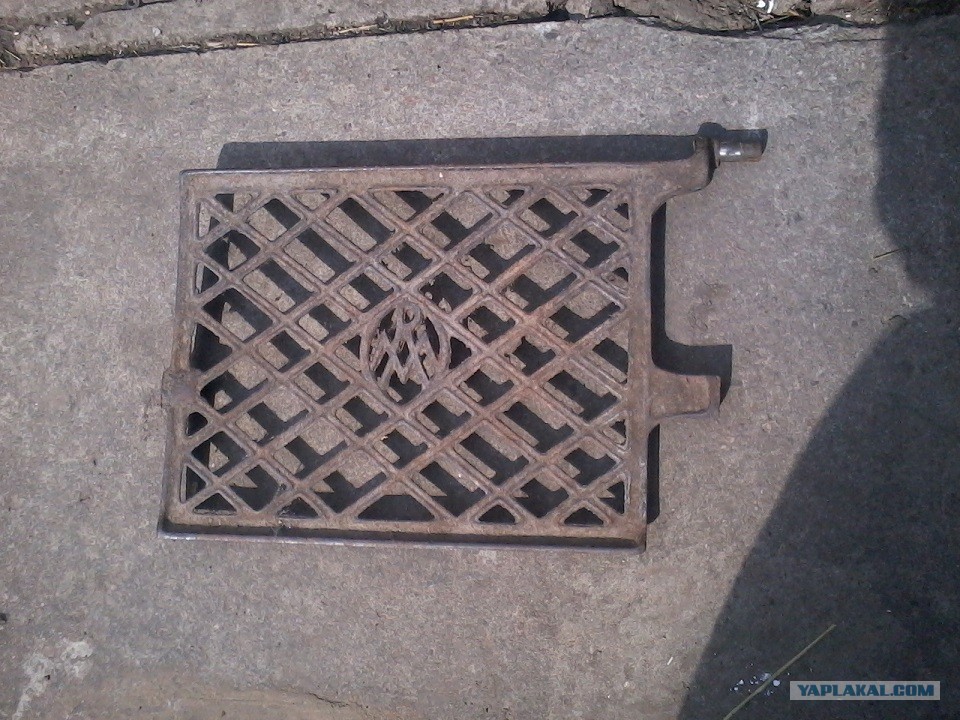

На фото педаль некогда приводящая в движение все ту же швейную машинку. Сейчас просверлим нарежем резьбы и приделаем к мангалу будет подставка для поливайки и вилки дабы все во время приготовления было под рукой.

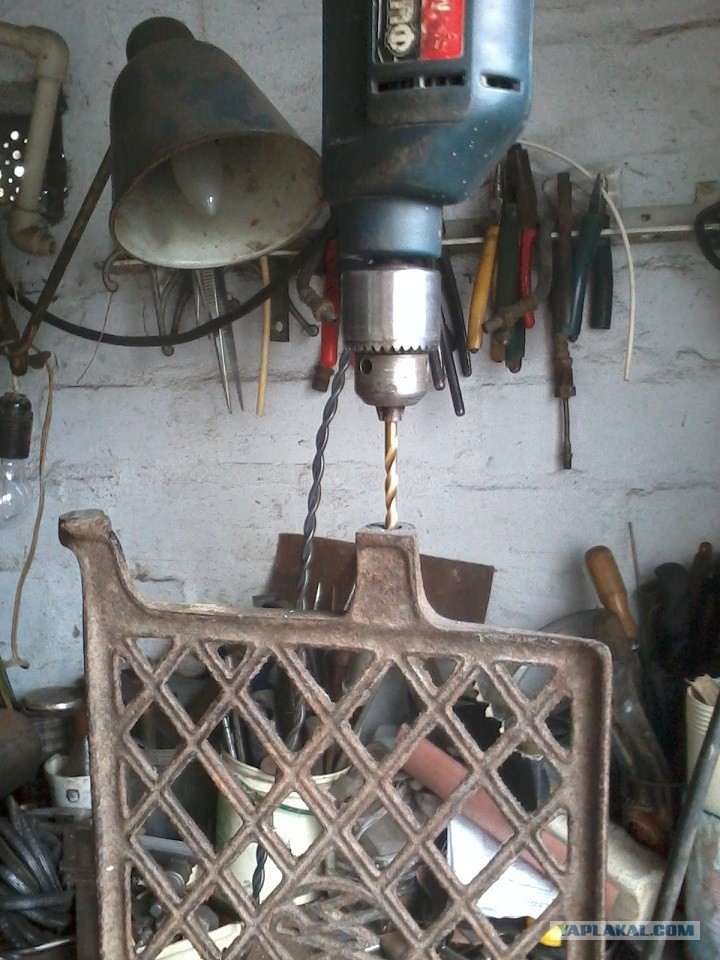

Сверлим

Режем резьбу

Устанавливаем

Техника Безопастности ЧИТАТЬ ВСЕМ ХТО ХОЧЕТ ЧЕТО ПОДОБНОЕ СДЕЛАТЬ
Говорят инструкции по технике безопасности написаны кровью и это правда!!!!!!!!!!!!!!!!!!!!!!!!!!!

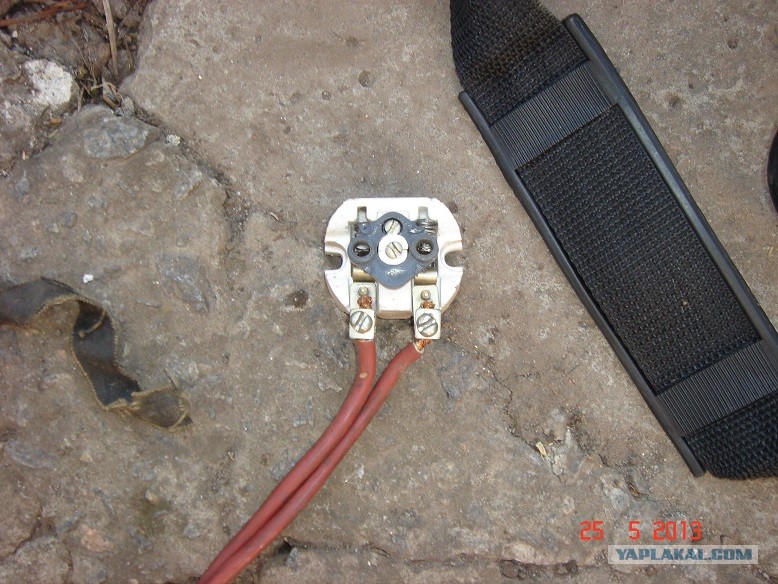

НЕ Используйте дешевые китайские удлинители нормальный удлинитель внутри должен выглядеть так (специально разобрал показать)
