Рыцарь Дорог (Knight Rider) своими руками, Версия 1982 года и 2008 года.

Прошу не ломать!

Все смотрели фильм Рыцарь Дорог (Knight Rider), и практически у всех проскакивала мысль вот бы мне такие огоньки ))))

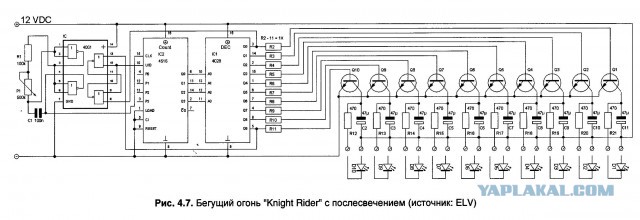

Дело было вечером, делать было нечего, заморочился. Покупать микроконтроллер, дорого, да и лучше собрать своими руками. На первый поиск мне попалась вот такая книжка в инете, с интересным описанием данной схемы.

Самое главное что в ней понравилось эффект плавного затухания светодиодов.
НО! 1000 чертей, данная схема в книге не работает, допущена ошибка автором.

Немного посидев с пивом, вспомнил, как работают логические элементы, и ошибка была найдена. Вот мой вариант данной схемы, которая работает на все 101 %.
На исправленной принципиальной схеме я сразу указал марки импортных микросхем и наши отечественные аналоги. Данная схема для Рыцаря Дорог 1982 года, то есть огонь бегает слева направо и обратно с плавным затуханием. Переменный резистор 500 кОм отвечает за скорость бега.

Можно эту схему применить, чтоб сделать Рыцаря Дорог 2008 года. Суть схемы не меняется только надо подключить светодиоды в 2 линии расположенные зеркально.

Ну и небольшие ХИТРОСТИ!

Конденсатор 47 мкФ на коллекторе транзистора ВС548 отвечает за плавное затухание. Если вы на один канал будете подключать 1 или 2 светодиода, в принципе его емкости хватит. Но если подключать от 3 до 5 светодиодов на канал то емкость лучше увеличить до 100 или 220 мкФ, чтоб был видим эффект плавного затухания. Конденсаторы 100 нФ которые стоят у микросхем, это блокировочные конденсаторы. Их необходимо устанавливать на плате в близи ножек питания каждой микросхемы, для корректной работы, типа фильтр от помех )))) Сопротивления тут использованы мощностью 0,125 Вт. Конденсаторы все на 63 В. Питание для схемы +/-12 Вольт. Затраты на детали 450 руб.

Ну и само видео как работает данная схема! Сам процесс установки на машину ложиться на Ваши плечи и Ваш ум ))) дерзайте. Успехов! Всем спасибо!

Это сообщение отредактировал ART342 - 11.03.2013 - 22:51

ох, за прямые руки всегда зелень, а темы радиолюбителей особо радуют)

Такую херню себе ставят,те кому не хватает внимания со стороны женского пола! Моё личное мнение! Задроты могут минусить!

Жаль не понимаю ничего в микросхемах

Надо сериал глянуть,детство вспомнить

Это сообщение отредактировал Marader116 - 11.03.2013 - 22:56

Охохо, мой любимый сериал в детстве был Огоньки это хорошо, а я вот мечтаю понтиак такой прикупить

Это конечно хорошо, но остался один пустячок - сделать искусственный как в фильме был

ОлегШеридан
Неа. Остался другой пустячок. Купить Pontiac Trans Am 1982 года выпуска и леды на красные поменять, а имитацию ИИ при нынешних технологиях сделать не проблема.

Только задроту может прийти в голову, что такая безделушка способна привлечь женское внимание. Нормальные же это делают ради фана или потому что нравится сериал.

что первая что вторая схема, для меня полная "абракадабра"..не понимаю я в этом ни черта..
думал что увижу реальные огонечки..вот черт..ожидания не оправдались...

Корыту 1982 года больше подходят простые лампочки на 21 Вт. Затухание получится само собой, из-за инерции лампочек. Так что эти электролитические конденсаторы будут не нужны. С другой стороны, вместо ВС548 понадобятся звери помощнее.

Подозреваю, что конструктор реквизита использовал даже не электронику, а какой-нибудь шаговый искатель.

Я думал тачку увижу, а ты огонечками не доволен

Все хорошо, собирал подобную идею, правда в реализации на МК. Также хотел установить на машину, но после прочтения (очередного) ПДД, в которых указано о недопустимости установки подобных штук на машину, отдал игрушку малому.
З.Ы. - за прямые руки всегда зелень.

Дык "неоновые" огни под днищем тоже вне ПДД и ничё народ катаеться, я хз, поставил бы себе, но пока ещё не придумал как ментам обьяснить что это у меня за мигалки)

за прямые руки петрухи!)

а ещё вот что можно купить за 1750рэ для тех кому лень делать самому)))
PS: не реклама просто видел раньше, решил поделиться))


Это сообщение отредактировал kamelhin - 12.03.2013 - 09:52

Разве у нас такое разрешено?
Стробоскопы запретили еще энадцать каком году, а это разве можно?

Напишите пожалуйста название трека, который играет в видеоролике.

лет 5 назад заморачивался такой темой.
Да пытаются привлечь к ПДД 12.5 ч.3

Но я изначально делал из оранжевых светодиодов с длиной волны около 610нм. Таким образом, по ГОСТ это всё ещё оранжевый цвет, но визуально вполне так красный. И под статью уже не попадает. Один раз был суд, с экспертизой. Последняя подтвердила ОРАНЖЕВОСТЬ поделки. Вот и выход из ситуации :)

неважно оранжевый это или красный
современным техрегламентом разрешено ставить только туманки и дхо, их расположение, прицип работы (электрика) четко прописаны
все остальное ЗАПРЕЩЕНО

автор - кретин. так уж принято, что _красные_ огни обозначают заднюю часть автомобиля. а теперь подумайте, какая разрыв шаблона будет у каждого встречного водителя на неосвещённом участке загородной трассы
