Здравствуйте, ЯПовцы!
Хождение по кинозалам и торговым центрам со старшим сыном и, особенно, его любовь к активным настольным играм, в частности – аэрохоккею, навела меня на мысль: а не сделать ли мне что-нибудь подобное своими руками? Слово за слово, хумелем по СУ-8…понеслась… Сегодня мы с вами будем строить аэрохоккей! Фоток будет порядка 45 + видео

Yap 24.04.2026 - 05:17

Продам слона • На сайте 21 год

1. Воздушный короб. Для нижней части воздушного короба нам потребуется фанера 9 мм, а для верхней 4 полоски ламината для пола. Размер короба будет 1210х770 мм. Отрезаем нужный кусок фанеры чуть больше, чем размер ламината (на 2-3 мм).

2. Полоски ламината соединяем между собой «в жесткий зацеп» предусмотренный пластинами. Кстати ламинат выбран не случайно. До этого были мысли сделать основу из фанеры, доски, мебельного щита, плиты ДСП/ДВП/МДФ. Но все были отвергнуты из-за низкой прочности, мягкости материала и подозрения на повреждение при сверлении (дырки должны быть маленькими и ровными!).

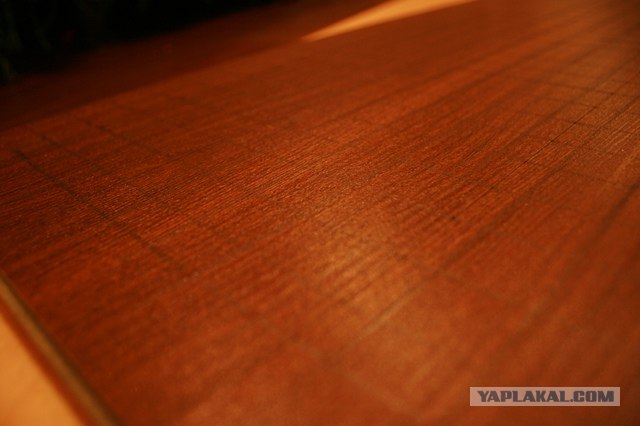

3. Размечаем сетку для сверления отверстий. От каждого края отступаем 30 мм (таков размер каждого борта) и еще 10 мм для того, чтобы не делать лишних дырок у бортика. Шаг между дырками выбрал 20 мм.

4. Берем шуруповерт (~~нуегонахзаебетесь~~) дрель и сверлим порядка 2200 отверстий. Диаметр каждого отверстия 1,5 мм. Это самая трудоемкая и нудная операция при построении стола. Она съела порядка 4 часов моей жизни и четыре сверла. Всего использовал 7 сверл (быстро тупились). Делал все в ванной, ибо срач немереный (~~ибо лень потом убирать~~). Потом шилом расширил все отверстия с обратной стороны ламината.

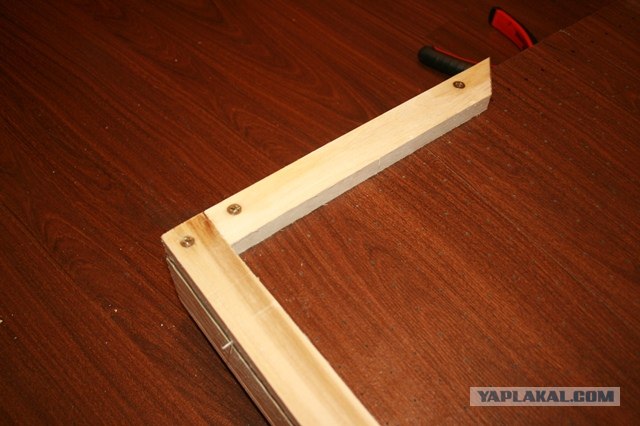

5. Купил две рейки 45х15 3м и распилил на 4 части (строго по размеру фанеры). Это будут у нас бортики воздушного короба.

6. Сверлим дырки в фанере (обязательно, иначе она треснет) и рейках и сажаем это все снизу на шурупы (можно прибить гвоздями без сверления, но у гвоздей тогда нужно откусить острый конец кусачками). Вообще, сверлить тут придется до фига, так что дрель вам будет сниться еще очень долго. Анекдот в тему: Сегодня ко мне сосед в 3 часа ночи постучал... У меня со страху чуть перфоратор с рук не выпал...

7. Электроника. Роемся в разном компьютерном хламе и находим 6 вентиляторов различной мощности и кнопку включения.

8. Также берем блок питания от старого сканера. Характеристики БП: 12В 1,25А.

9. Суммируем потребление всех вентиляторов 0,25+0,22+0,22+0,12+0,12+0,12=1,05А. Ага, есть еще запас на подсветку ворот светодиодами – это хорошо!

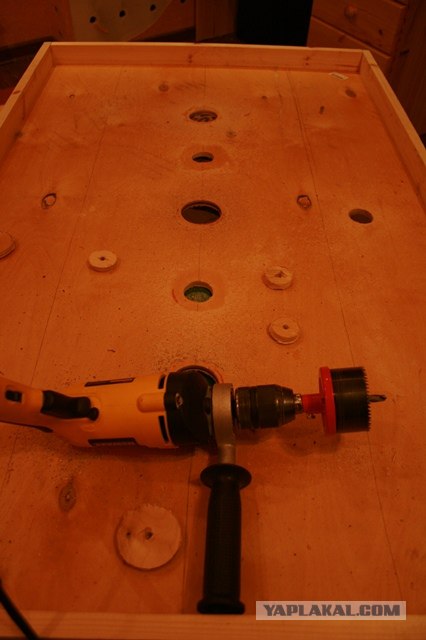

10. Размечаем отверстия вентиляторов и места для винтов крепления. Сверлим дырки под вентиляторы и дырки под крепления этих вентиляторов.

11. Пришел котэ младший сын помогать.

12. Обтачиваем напильником края дырок и крепим вентиляторы. Длинными полосками на фанере обозначены места стыков листов ламината.

13. Так как конструкция получается тяжелая и внизу стола обязательно должно быть пространство для подсоса воздуха, я купил 5 резиновых ножек (ограничители двери). Они сделаны из очень прочной резины и помогут держать стол в устойчивом положении. На фото ножка с продетым через нее винтом.

14. Крепим выключатель и подводим провода от блока питания к нему.

15. Читаем знаменитую статью про скрутки http://habrahabr.ru/post/157947/ и сажаем провода вентиляторов на клеммы. Подтверждаю – это очень удобно.

16. Выводим провода к воротам и клеим светодиодную ленту. Паяем и проверяем. Заливаем пайку клеевым пистолетом.

17. Пилим оставшуюся часть планки 45х15мм на 9 кусочков и крепим снизу шурупами по швам ламината. Также сажаем резиновые ножки снизу на винты и крепим изнутри гайкой и контргайкой. Получается вот такая картина. Провод блока питания входит в стол в правом нижнем углу.

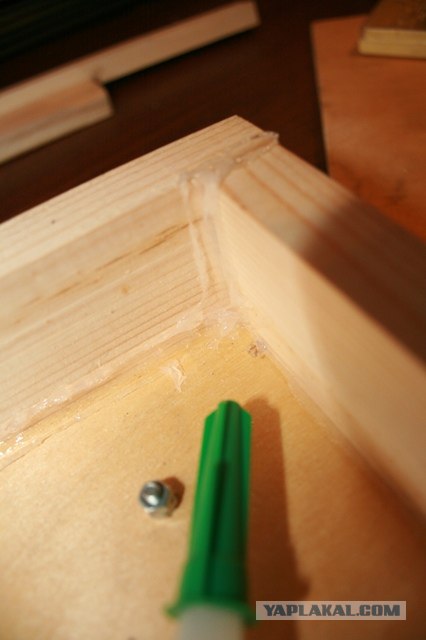

18. Берем обычный герметик (у меня сантехнический прозрачный) и промазываем все щели по краям, а также вентиляторы по краю. Также приклеиваем болтающиеся провода и провод блока питания клеевым пистолетом к фанере. «Ты колесо заклеил? - Ага, всю ночь клеил. Утром хозяин клея придет. ©Бумер»

19. Получается вот так.

20. Покупаем рейку-бортик 30х15 мм 2мх2 шт. и распиливаем на нужные части (строго по размеру фанеры) и оставляем место под ворота. Ламинат соединяем и кладем на стол, предварительно промазав рейки, прикрепленные к фанере, сверху герметиком (также мажем все 9 подставок под швы ламината). Сверлим дырки сквозь весь этот гамбургер и крепим на шурупы.

21. Для красоты и прочности бортика я взял два зеркально-полированных алюминиевых уголка 30х15 мм 2 метра длиной. Распиливаем.

22. Примеряем. Кстати, слева на фото отличный девайс для коленей – рекомендую.

23. Старший помощник.

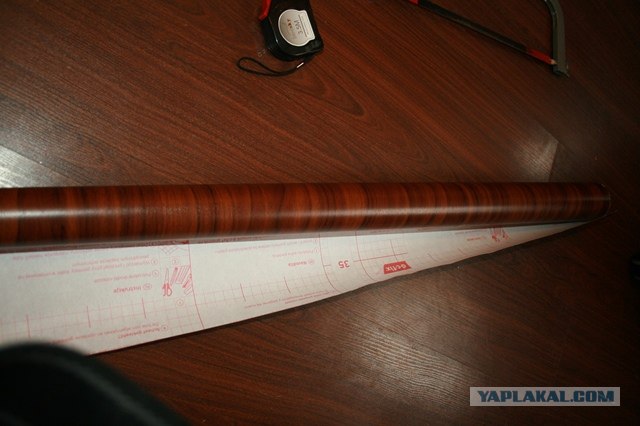

24. Далее берем клеевую пленку похожего цвета.
